Настали холоди, саме час гріти опу )))

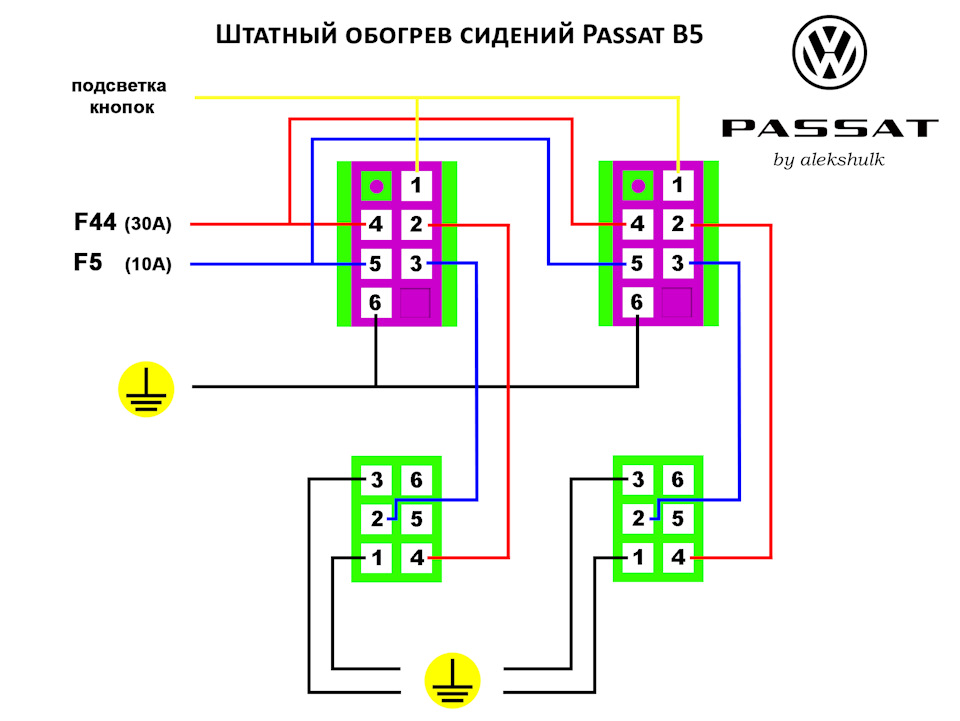

Процес підключення обігріву не супер складний, хоча трохи імоторошний (потрібно не слабо розкидати салон авто). Дляполегшеного розуміння накидав схему А тепер на словах:
Тягнемо два плюси (30А і 10А).

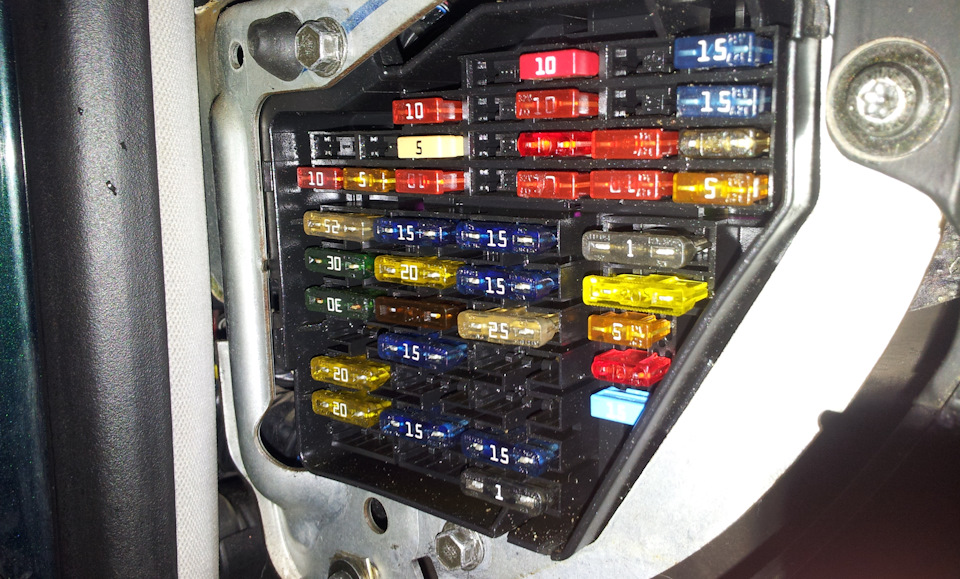

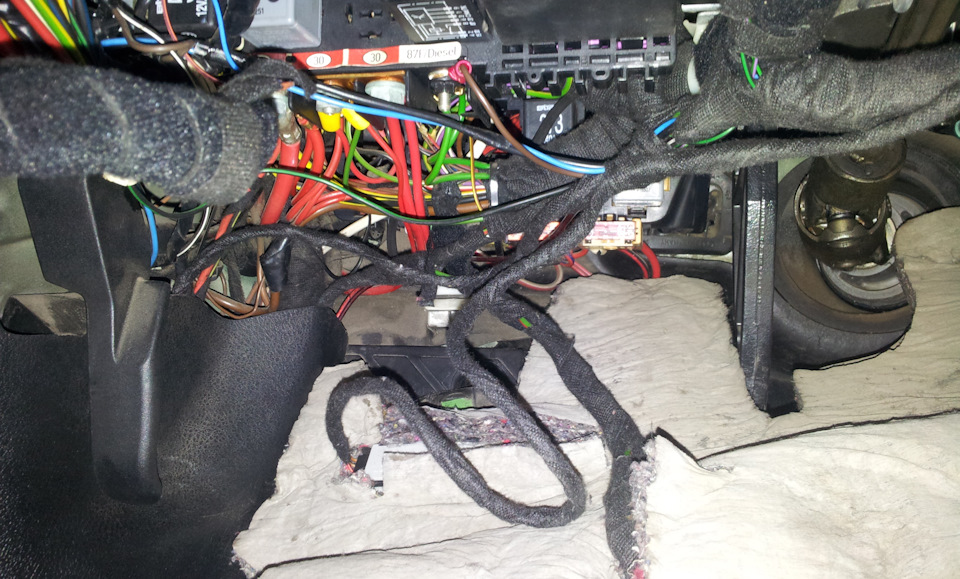

30А — береш від "ноги" з написом "30" під блоком реле, ведеш накоробку запобіжників. І ставиш запобіжник на 30A.
10A — врізаєшся у провід, що йде від запобіжника "F5" (плюсз'являється при запаленні).

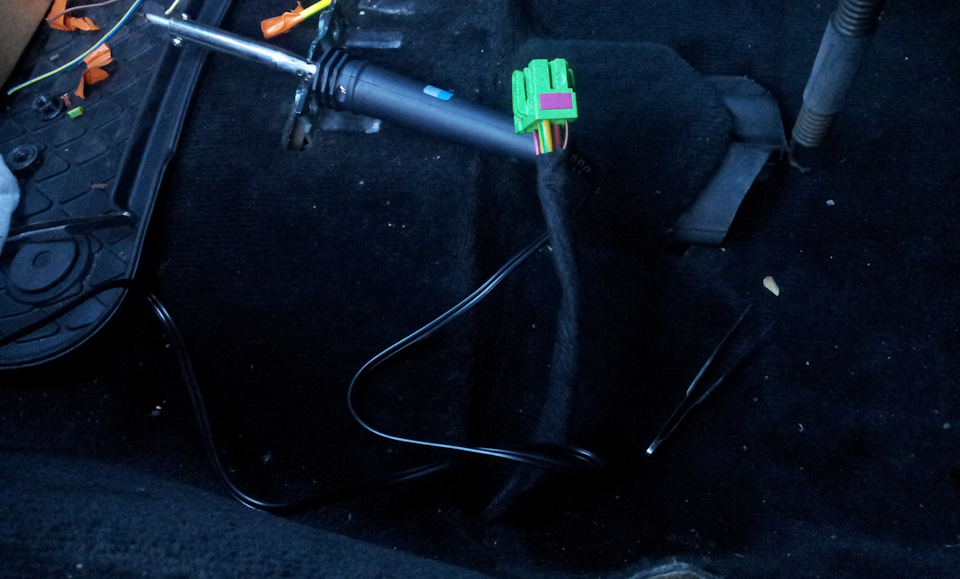

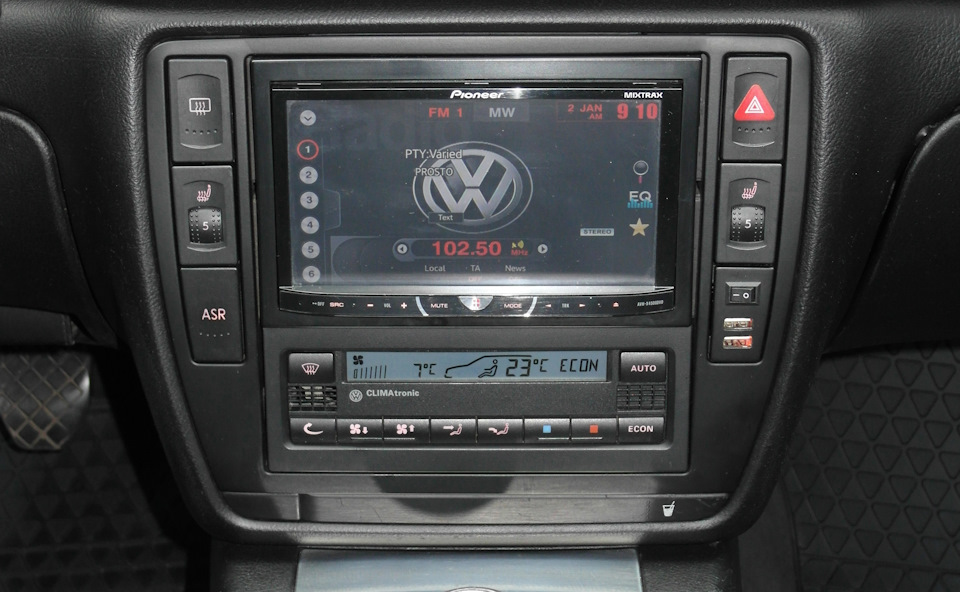

кожен із проводів дотягуємо до кнопок опогрівання, а від кнопок дозеленого роз'єму крісла. Де ти візьмеш мінус (я брав утехнологічних точках під торпедо і під гайкою ручника, що фіксуєрукоять). Ще потрібно підвести підсвічування до кнопок обігріву (пін1 на схемі). Його можна взяти з будь-якої іншої кнопки "сіро-синій" дріт. Вийшла досить сумбурно викладена стаття, але надопомогу тут СХЕМА! і трохи здорового глузду. Якщо виникли питання, я постараюся допомогти з роз'ясненнями; та Umatn1k)! Хочеться, але не скажу))) Дякую, хлопці, що привели думки впотрібну форму; раптом стало цікаво, що підключається до двох невідмічених на схемі піна роз'єму під кріслом, тобі сюди
Коментарі19
Спасибі. Дуже допомогла стаття. Теоретично все заклацнулось. Піду робити на практиці. ))
Привіт, можеш підказати в підключенні? Хочу підігрів сидінь від ауді а6 с6 підключити до кнопок від пасата б5. З розпинуванням ніяк не зрозумію. Пін 2(синій) та 4(червоний) на клемі, яка йде на сидіння, це що за піни (один із них плюс на сидіння, інш...
Привіт, підкажи, на 2-му контакті кнопки в будь-якому стані немає напруги, це кнопці кінець? Зібрав підігрів, підключив фішки, не гріє. Я так розумію це 12в має бути. На 3-му 5в є.
Просто красень) дуже точно все розписано))) Дякую…
Нема за що ;)
Просидів я до ночі, на пряму від акб підігрів працює, а як підключаю до блоку, то не працюю, не поняття якісь
Що таке блок?
Блок запобіжників
Все за схемою зробив? Два плюси?
Так
Плюси приходять точно? Якщо безпосередньо працює а через ні, то значить плюс в обриві
Буду шукати
Походу знайшов причину, сидіння пасажира працює, а водія немає. Швидше за все, пішов обрив на терморезистор, тому що від АКБ на пряму працює підігрів, а так ні.
Хочу регулювання для початку зробити
Друзі ... Завтра ставлю сидіння від а6с6 ... зі схемами не сильно дружу (якщо закину фото моїх проводів. Підкажіть? Спс
Судячи за схемою, сірий з білим це підсвічування при включених габаритах?
Підсвічування завжди сіро-блакитне
Зрозумів, дякую
Запобіжник F5 на 10А це що? Підключаю зараз сидіння і якщо це 5 запобіжник, то на ньому намальовано підсвічування панелі приладів
