Всім привіт! Пройшло майже два роки)) як перепаковані рідні сидухиобзавелися штатними підігрівами підігріву сидінь початок, підключити електрику руки дійшли тільки зараз. Все підключив згідносхемам з ELSA Роз'єми під сидіннями та їхні частини у відповідь умене були з розбору довелося докупити деякі дроти і піни. І дваконтакти на болти маси.

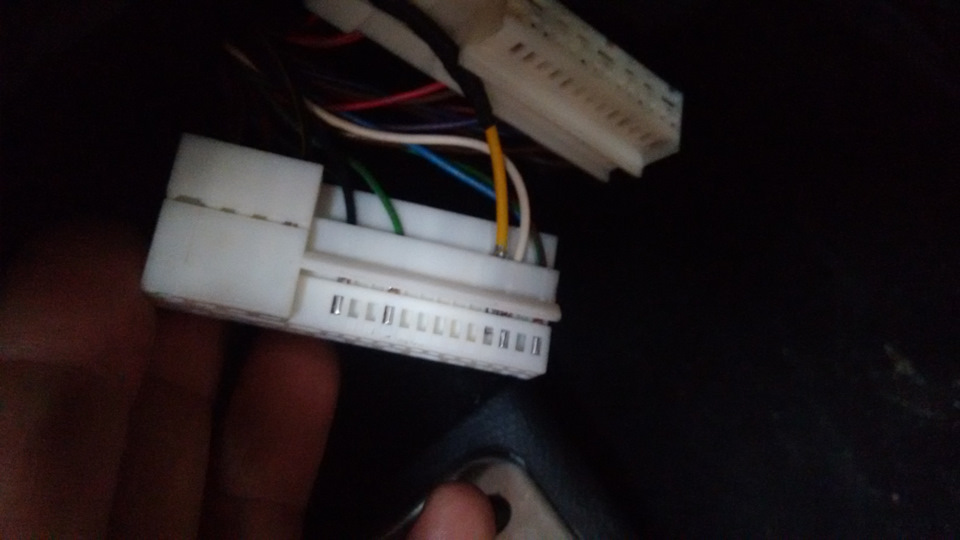

роз'єм BCM J519 пін 21
Різан з боку водія T10J:провід пін 2 з'єднуємо з пін 7 з роз'ємуT10K під сидінням пасажира, провід з пін 10 з'єднуємо з пін 10 зроз'єму T10K під сидінням пасажира, провід 5пін підключаємо намасу. Якщо не хочемо щоб блок враховував і розподіляв навантаженняможна не підключатися до 21піну і не кодувати все буде працювати ітак), дріт c пін 2 на 20піновий роз'єм кліматика пін 12, провід cпін 7 на 20піновий роз'єм кліматика пін 13, провід c пін 10з'єднуємо з пін 10 з роз'єму вод.Сторона, дріт з 5пін підключаємона масу, провід живлення 2, 5мм з пін 3 підключаємо в блокзапобіжників з боку водія пін 37 сам запобіжник ставимо на 30А.

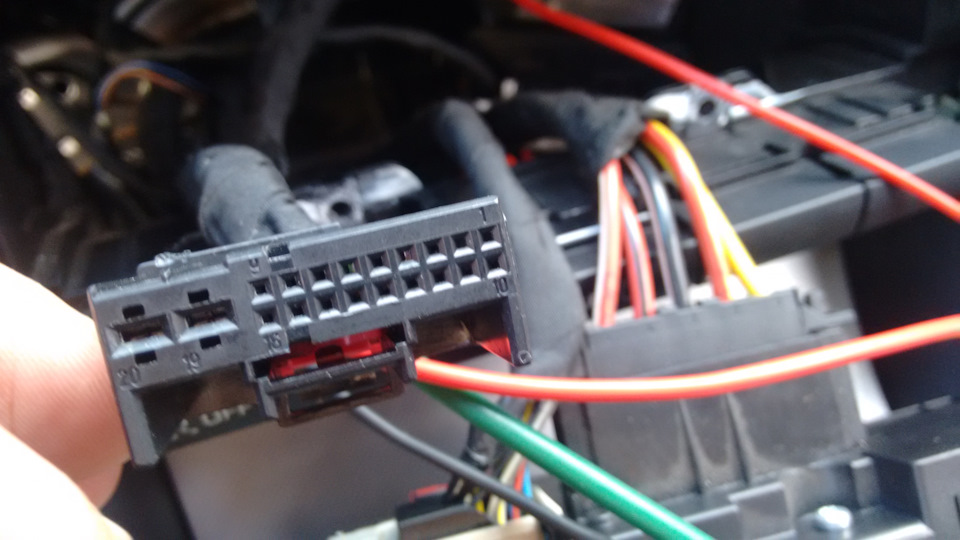

20піновий роз'єм кліматика J301

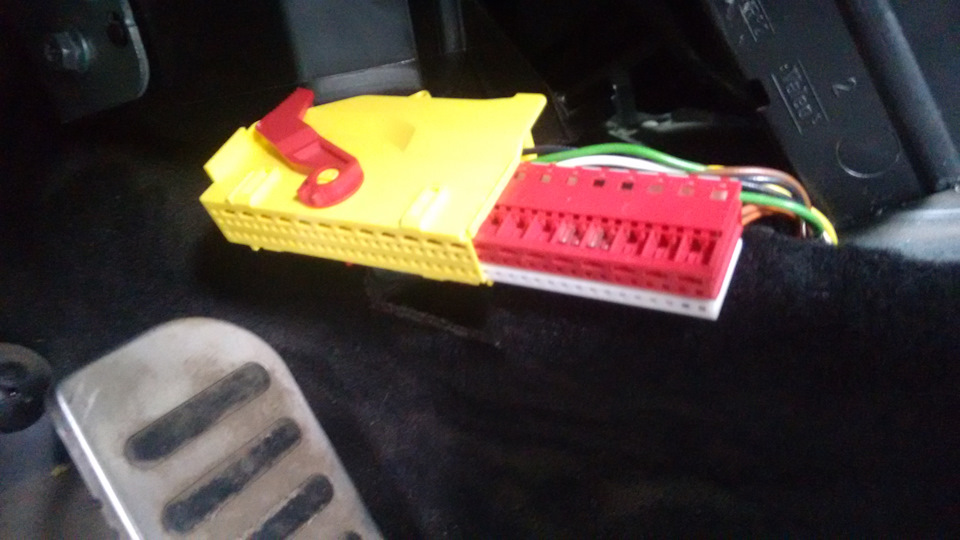

роз'єм блоку аербега +61пін
роз'єм T10J підігрів сторона водія
роз'єм T10К підігрів сторона пасажира
Кодим 9блок і блок клімату у мене він старий 3T08200 автоматвимкнення через 10хв тільки на водійській сидінні. Всі перевіряємопідігріви працюють)) Бонусом підключив сигналізацію непристебнутогоременя простягнув від замку (дістався з роз'ємом і проводкою)водійської сидухи один провід до 75пінового гнізда блоку аербега61пін це керуючий мінус (N90764701) другий мінус що зазвичай багатохто просить відключити)) Всім рівних дорігЗапчастини нафото:30A37AЗапчастини на фото:1K0937087AD
