ColorMFA + докладно про пересвіт у білий

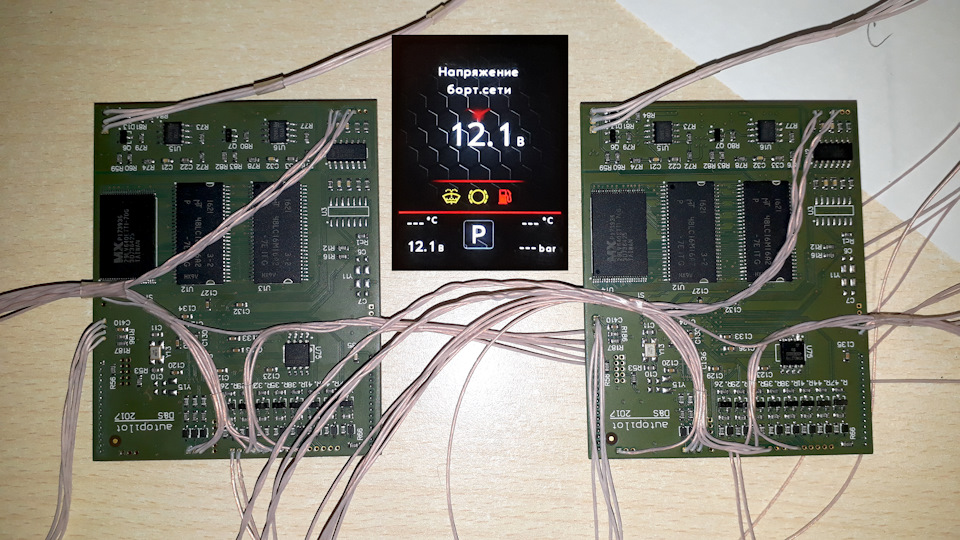

Доброго дня читач! " "ColorMFA (Color MultiFIS) - це невеликийтюнінг приладової панелі ..." Як з мене дана доробка непоступається в крутості тому ж свапу або новому топ салону.Загалом, якщо у тебе є сумніви - вирішуйся!

З доводів вибору екрану саме від цього виробника:
* висока якість виробу;
* підтримка (рівні оновлення);
* з розумом опрацьований інтерфейс. У статті у Діми(Remnevolt) просто не реально, я ж розповім про нюанси які ніхто не робив (як мінімум я не бачив записів про подібнінюанси).

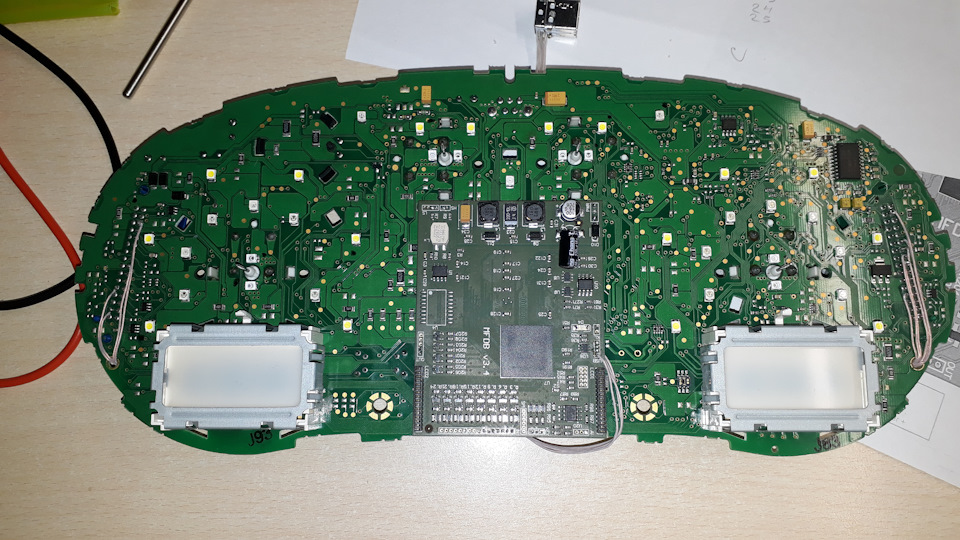

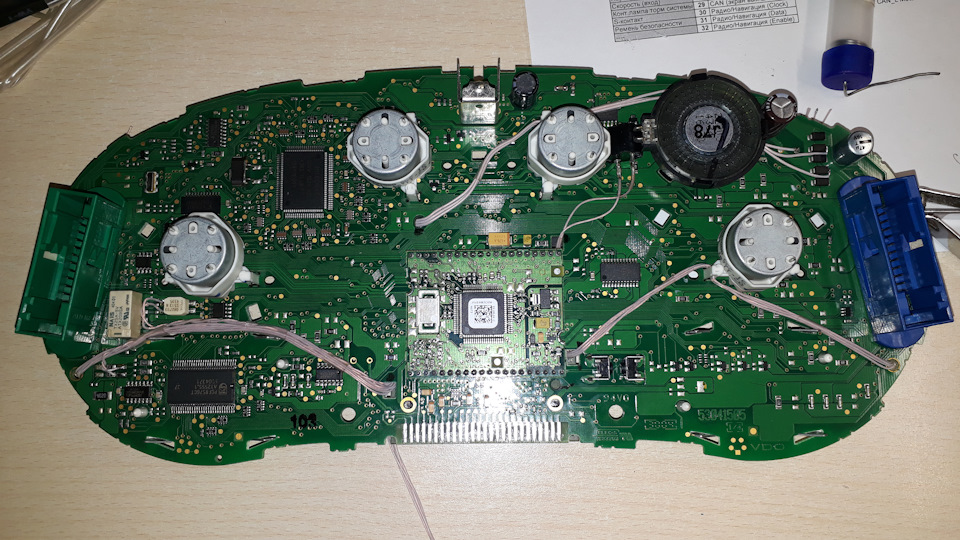

Як виглядає встановлений колор на плату Якщо ти задріт зісхильністю до перфекціонізму, то як на фото нижче:

< b> Тепер про нюанси, які ні хто не висвітлив, або малорозкрив, або не знайшов рішення.

Перше:Висота екрану.
По ширині та висоті екран більше вирізу в панелі приладів. При йоговстановленні потрібно видаляти частину світловода індикаціїдалекого світла, при цьому перекривається частина піктограми.Дрібниця? Мене дратують такі дрібниці! Що я вигадав? Підняв діод надодаткових ногах до висоти екрану і зробив проріз у підкладці, щобне було засвіту на екран при включенні далекого. Так як діод теперзнаходиться дуже близько, в вічко піктограми я вклав додатковісвітлорозсіювачі і пригасив фільтром. Далі фото:

дев'ята серія приладки, один діод
сьома серія приладки, два діоди

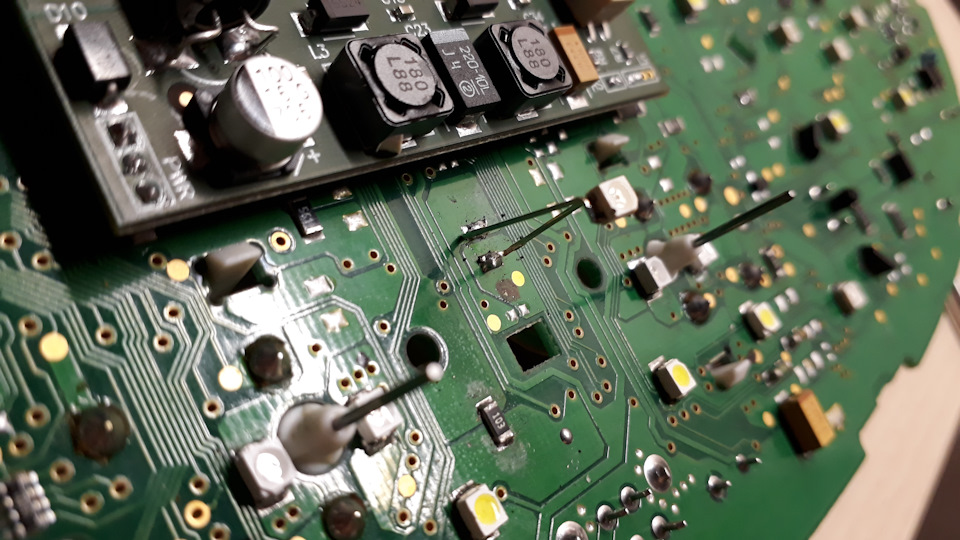

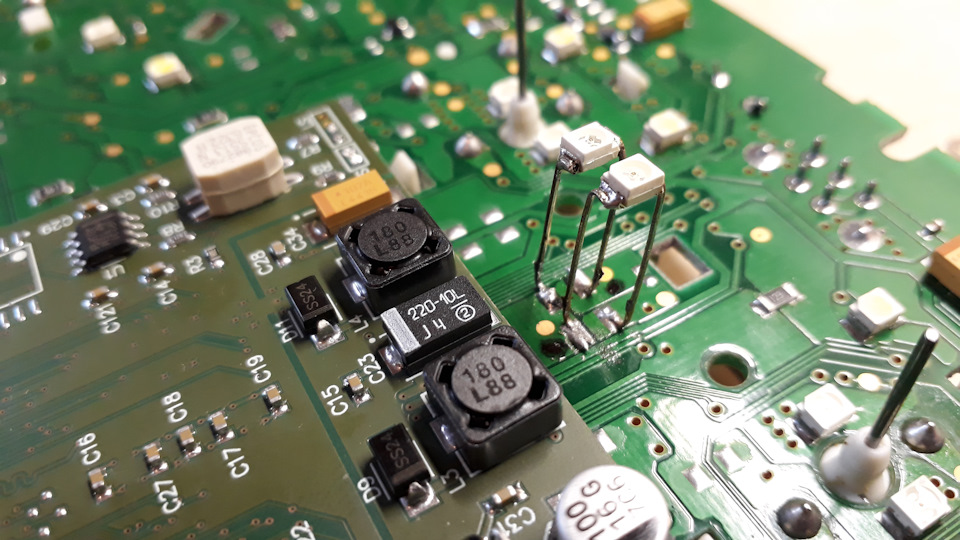

діод на висоті підкладки
видно додаткові розсіювачі

Питання! Ти випадково не бачив прецедентів збільшення вікнав корпусі під екран колора? Особисто мені дуже шкода, що більшачастина екрану прихована за пластиком корпусу, але як це оформити яне придумав. Тепер докладно про пересвіт< br/>
На фото нижче докладна карта струморегулюючих резисторів і парадіодів, що йдуть з ним у зв'язці. Уточню лише, що на деяких платахрозташування резисторів може відрізнятись. Як приклад:на деякихплатах резистор зазначений цифровий "2" розташований поруч ізрезистором номер "3". Через мене пройшли десятки приладів і я бачивінші варіації розташування, але на фото нижче найпоширеніша картаприладів VDO.

Тепер трохи розповім про номінал компонентів

*< /b> Діоди smd 3528. Як на мене, можеш брати якізавгодно, хоч брендові, хоч відвертий кЕтай випоювати зі стрічки.Головна порада - бери від 10 000К. Якщо використовувати діоди збільш теплою температурою свічення, то при зниженні яскравостідіода отримаєш відверту лажу у вигляді жовтого свічення.

При зміні діодів на білі ти отримаєш дикий пересвіт (є і ті комуподобається, все суб'єктивно). Нижче на фото я замінив два (зтрьох, один просто не припаяний) діод екрану годинника. Взагалі-тонаочно видно яскравість штатних і нових білих діодів. А тут язмінив резистор ~10 ком
Нижче на фото резистор на 12 ком. Яскравість практично 1:1 зістоковими діодами. Ще одне фото для розуміння яскравості. Тахометр12 кОм, температура стік, бак 10 кОм, спідометр 12 кОм (частина від70 до 140 стік).
>
*діоди smd 3528 white 7000-8000K
*шкали smd 1206 12кОм
*екрани smd 1206 22кОм
*стрілки Passat B7 + інверсія
<
*екрани smd 1206 22кОм
*стрілки Passat B7 а-ля R-line + інверсія

Мені дуже сподобалася вироби з синіми стрілками, синім меню табілим пересвітом! Цю прибирання я робив для себе. Як же я буврозчарований, поставивши її в паса і побачивши, що вона зовсім невписується в підсвічування салону: (винною не стрілки, швидше засукупність виробу, приладка стала "холодною" і зовсім вибивалася зчервоного "теплого" підсвічування салону. Плюс на ній А я побачивяк падають у жовтий колір білі діоди (6000К) при зменшенніяскравості штатним димером :/Загалом, покатавшись з нею тиждень язрозумів, що ситуацію не рятує навіть "червона" тема колора.
>

Загалом-то, прибирання я зняв і повністю переробив.

Красиво але не до місця:white 10000K
*шкали smd 1206 7.2 кОм
*екрани smd 1206 22кОм + інверсія
*стрілки Passat B7 сток
>

Ну мабуть я розповів усе, що хотів, сподіваюся виклав доступно інаочно.Данилу (Dirtylime) Юрію (vwAutopilot) зарозробку та реалізацію даного девайсу!

Той, хто читає, я витратив не одну годину для написання таоформлення цієї статті. Поважай і мене, дай знати про своюприсутність. Чекаю від тебе коментаря; ) Ну і кнопочки жм'якни )))У мене все! Далі буде?
