Усім драстіть!
Давно нічого не писав бо полінувався в край))) І так почнемо!
Історія почалася ще в далекому грудні 2018 року, коли мій другalekshulk Встановив собі це диво і звичайно ж - язагорівся, але матеріально ще не був готовий, хоча на той момент, яганяв з ідеальною Full Fis приладкою та Multi-MFA так що нічогоскаржитися :-)))

Через десь місяць, пізно ввечері лунає дзвінок від Сани з приблизнотаким змістом:
— Привіт Назаре, за скільки готовий продати свою приладку? - Емм... Привіт! Ну я, як би її не продаю, а якби і продавав то хз, якаціна ... - Так Назар, придумай ціну! 3200 норм?
— Саня! Навіщо мені її продавати? Ціна норм начебто, але навіщо?
— Так ти ж Color собі хочеш.
< — Через 5 хвилин дзвінок:— Назаре, я продав твою. Прибиранняза X000 :-))) Іди запиши відео її роботи (о 12 ночі)
— … Спасибі. Вдягаюсь. Поки :-) Як ви зрозуміли, відсотків 70 віднеобхідної суми в мене вже було, залишалося знайти недостатнючастину і вирішити питання з оплатою. На допомогу мені прийшовсоклубник і просто добра людина Олег, за що йому окрема подяка.Після оплати та підтвердження платежу, мені залишилося сидіти напопе рівно і чекати на посилку, але це все про нормальних людей, ане про мене.

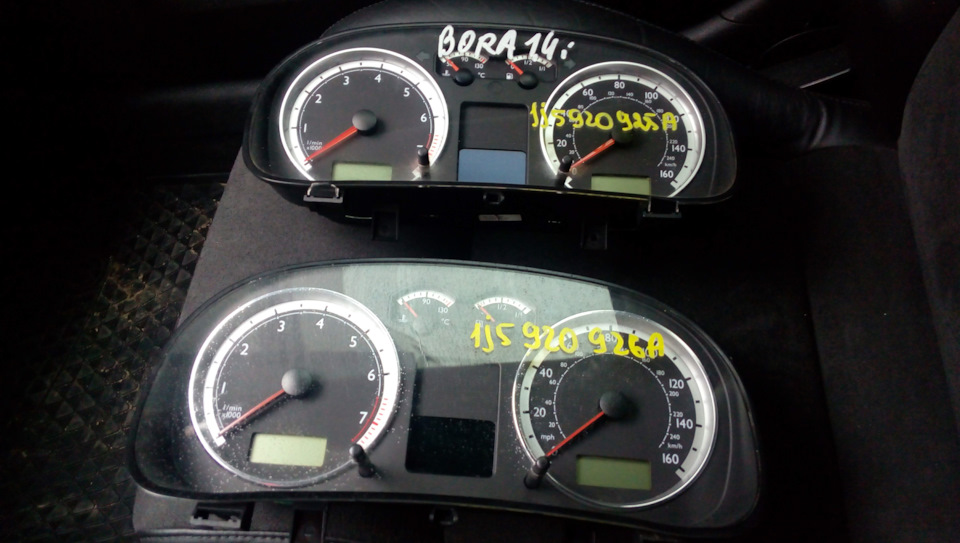

Стало питання куди "ліпити" Color, точніше з якою підкладкою, відB5+ не дуже хотілося, в ідеалі від W8 але вона дорога плюс щезнайти потрібно, так само можна знайти ювілейну приладку від Golf.Її знайти трохи простіше і ціна адекватніша, але мені не багато неподобається, як вона виглядає з кільцями від Passat. Загалом явзявся за пошуки попутно дістаючи Саню з пересвітом, кольоромстрілок і різними комбінаціями квітів, мозок я йому виніс знатно Ы:-). Але забігаючи на перед, скажу, що продавець зміг її відправититільки через П'ять місяців і то вже за іншою ціною! Приборок булобагато, бралися різні щоб зробити одну бажану, але все ніяк невиходило і вони розпродавались (((

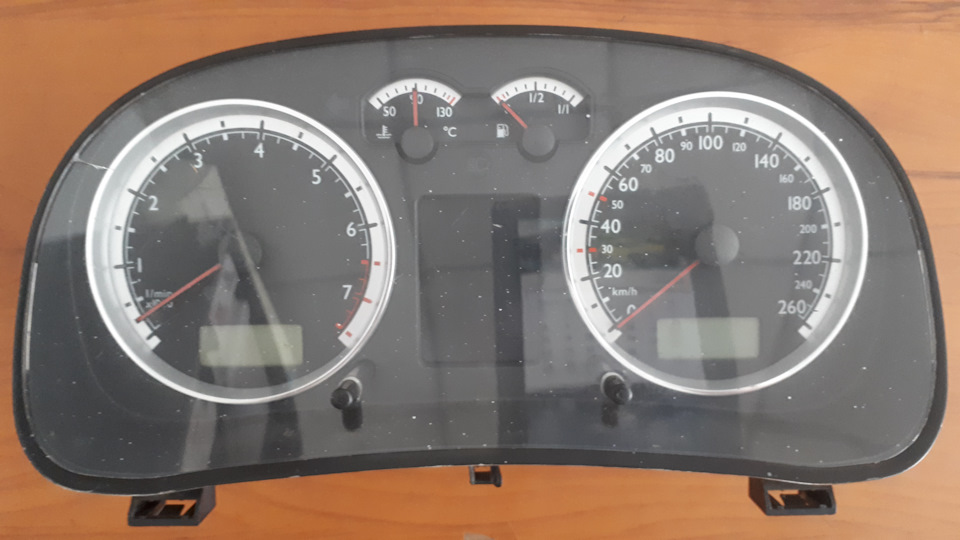

Та сама, блуда приладка.
< /p>
Для інсталяції пристрою, потрібна сама приладка, за основу булавзята, точніше подарована Саньком *829я приладка для реалізаціївсіх фітчів і цікавішого екранчика одометра і після цього почалисяігри з пересвітом
< /p>

Вирішено було пересвічувати шкали в білий,

Але вгадати яскравість було не легко, тому що чутливість оката переваги у всіх різні.

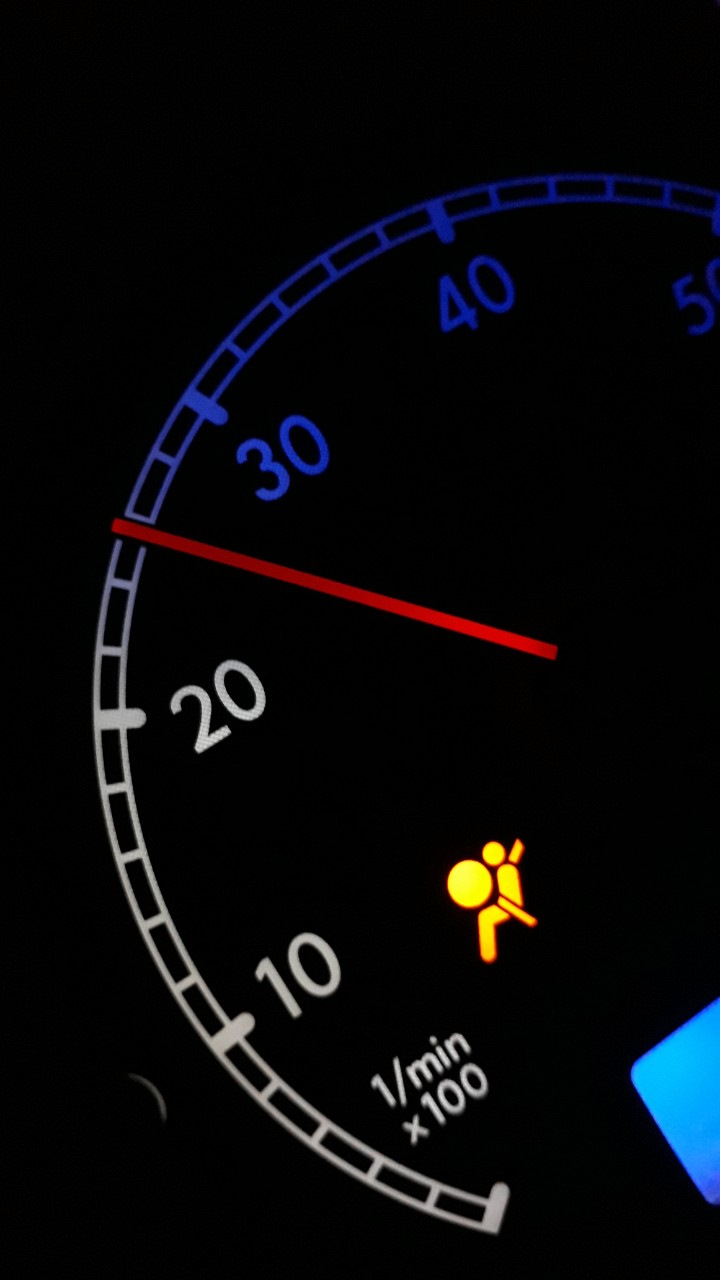

Наступним кроком була інверсія екранів і колір стрілок. Післядовгих обговорень і суперечок вирішив залишити червоні стрілки, хочі візуально блакитні (а-ля R-Line) дуже красиві, особливо під частесту, але вони сильно вибиватимуться з архаїчного салонуB5-го.

Одним із кольорів інверсії екранчиків був червоний. Цей варіантвідразу відпав через не поєднання із кольоровим екраном. Цюінверсію ідеально застосовувати з білим підсвічуванням і червонимистрілками (Audi style). Слова, а не значок. За підкладку дякуюСерьозі Baltazzor. Від цієї ідеї теж відмовився боНЕ#УЙ :-)

Майже всі вище перелічені варіанти в одному.

<
А ось, підсумковий варіант пересвіту та інверсії, правда з тестовоюпідкладкою.
Прибирання знайшов випадково на OLX в одному непримітномуоголошенні розбору дубля, придбав прибирання за 1200 грн. І замовивнапряму, ну ви вже знаєте на кого :-) Не довго я радів, схожеприладка зберігалася десь у сараї і на підлозі, інакше не зрозумітичого всередині був бруд і мало не колонія павуків. Скло тапідкладки, а на виході вийшла, ось така краса:Для візуалізаціївиконаної роботи, підкладку встановили в приладку.
і стало зрозуміло, що необхідно додати яскравості шляхом підбору тазаміни опору, а всього через різну світлопередачу простий і W8підкладок. У той момент відкрилося нове доопрацювання приладів, асаме встановлення стрілок від Passat B6/B7/CC/Tiguan і подібних, якщо довго не розписувати стрілки мені вийшли буквально 100 грн.Спасибі Льоші XX7337XX За наведення :-)

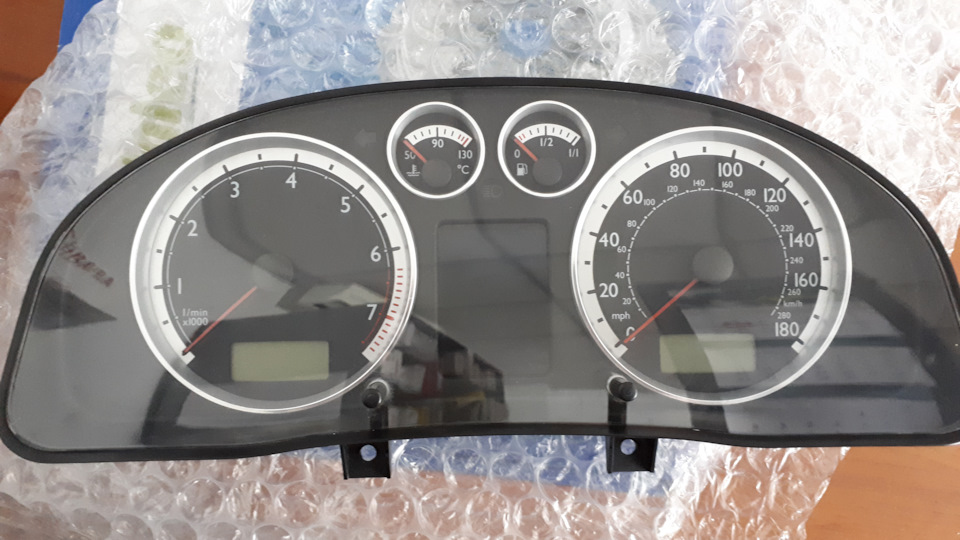

Готова приладка чекає імплантації та довгоочікуванап'ятимісячна ювілейка :-)

<
Після прибуття посилки почалася нова трудомістка робота, Саня щераз величезне спасибі! >
Запчасти на фото:8380020

ВАЖЛИВО!
У кого дорестайл, як у мене, для правильної роботи ColorMFAнеобхідно:
1) Залити прошивку саме під IMMO2
2) Для відображення відкритих дверей, капота і багажника необхіднопровести кручену пару (~2 метри) CAN Comfort від БК 6 (CAN-LComfort) та 9 (CAN-H Comfort) до зеленого роз'єму приладки наконтакти 8 (CAN-H Comfort) та 9 (CAN-L Comfort). Більш детальноможна прочитати ЗДІБ 3) Після встановлення приладки IMMO3 в машинуIMMO2 пропаде зумер відкритих водійських дверей при включенихгабаритах, для його активації необхідно допаяти:Резистор 2.2 кОм; Резистор 100 кОм; Будь-який діод. Більш докладно можна прочитатиЗДІБ

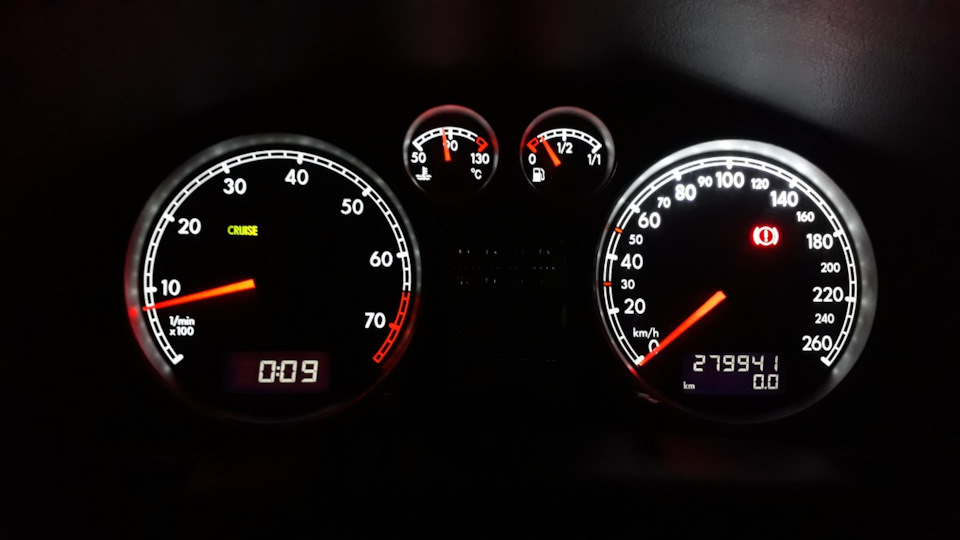

Після всього, всього маємо ось такий результат:
