Вивчивши схему штатного ДХО вирішив її повторити, але так якштатному реле купити складно, мало того індикатор на прибиранні вштатній схемі не задіяний. Плюс треба сильно переробляти проводку, вирішив зберегти функціонал і підключити індикацію DRL якийпоказував саме роботу ДХО, а не те що включені фари.При цьому всімспростити схему GM благо на хетчі проводка це дозволяє.
Відразу обмовлюся у нас за штатною схемою як ДХО горить ближній.Амега реле від GM запалює його по датчику масла.Власне мені неважливо коли включатися фари, тому я не став забруднюватися зайвимипідключеннями а керуючий мінус задіяв трохи інакше.
Взагалі можна зробити хоч від ременя безпеки, пристебнувся ДХОпрацює, відстебнувся вирубалося.
І так, за підсумком вийшло так:
1. Після включення запалення якщо не горять габарити включаєтьсяДХО. При цьому світиться відповідний індикатор на панеліприладів.
2. Далі якщо увімкнути габарити/ближній/далекий ДХО гасне, індикатор DRL не горить.
3. То куди я задіяв керування мінусом. Якщо габарити вимкнути післязапуску двигуна (або увімкнути вимкнути) то ДХО вимкнути неспалахує до наступного перезапуску двигуна. Власне заради цієїфункції я пожертвував включенням по тиску масла. Для реалізаціївище всього написаного потрібно 2 реле (одне з них 5-і контактне)запобіжник 15А - 20А брав суміщений з реле), діод. Дротиконтакти.

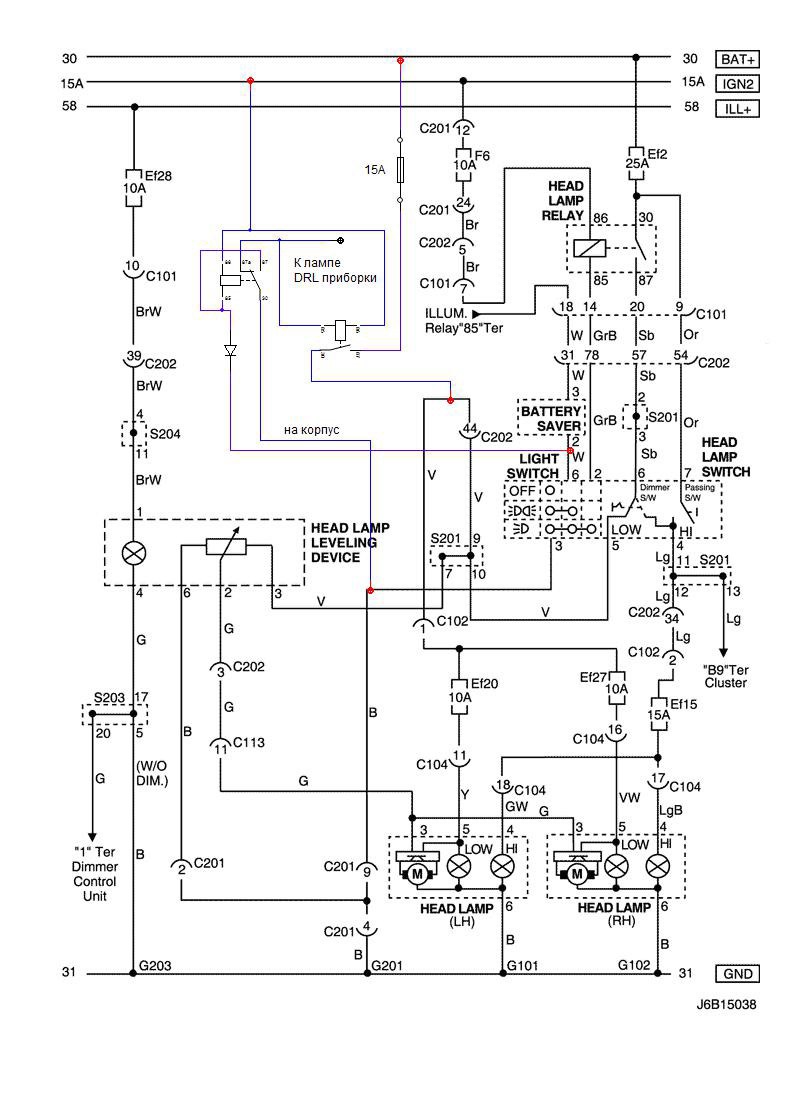

Ну і власне схема:
P.$. Може пізніше викладу відео як воно працює.
Коментарі2
Хороша ідея, чекаємо на відео))
Дякую, думаю з часом доробити що б не горіли якщо не пристебнути.
