І так у цьому запису постараюся пояснити як я все це зробив, ну якя, звичайно ж не без допомоги мого друга який нишпорить велектриці))), за що йому велике спасибі.
І так приступимо, як у попередній БП я описував які потрібнікомпоненти для підключення 2-х швидкісного "карлсона", звичайно жВи можете вибрати інші компоненти, але я вибирав на свій смак.

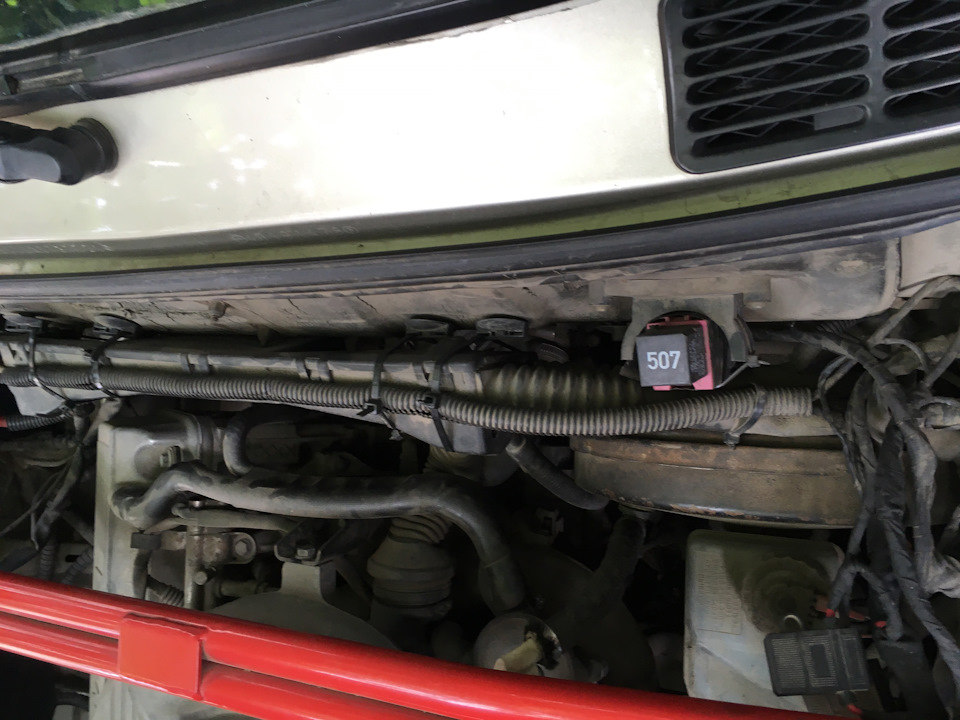

< Складного нічого коли робиш з нуля, а от коли переробляєшпісля попереднього власника, то доводиться витратити пристойночасу, загалом прикріплю фото як було:Реле VAG 507
> Від воно тільки й стояло, але якось працювало воно не правильноі принцип роботи самого реле не таке як у всіх, там усім керував+.Тому робота була не така як потрібна, якщо коротко те зробленовсе було безпосередньо і схема за якою було підключено не булорозраховано під "термодатчик", хоча під "термодатчик" 2 проводибуло виведено:

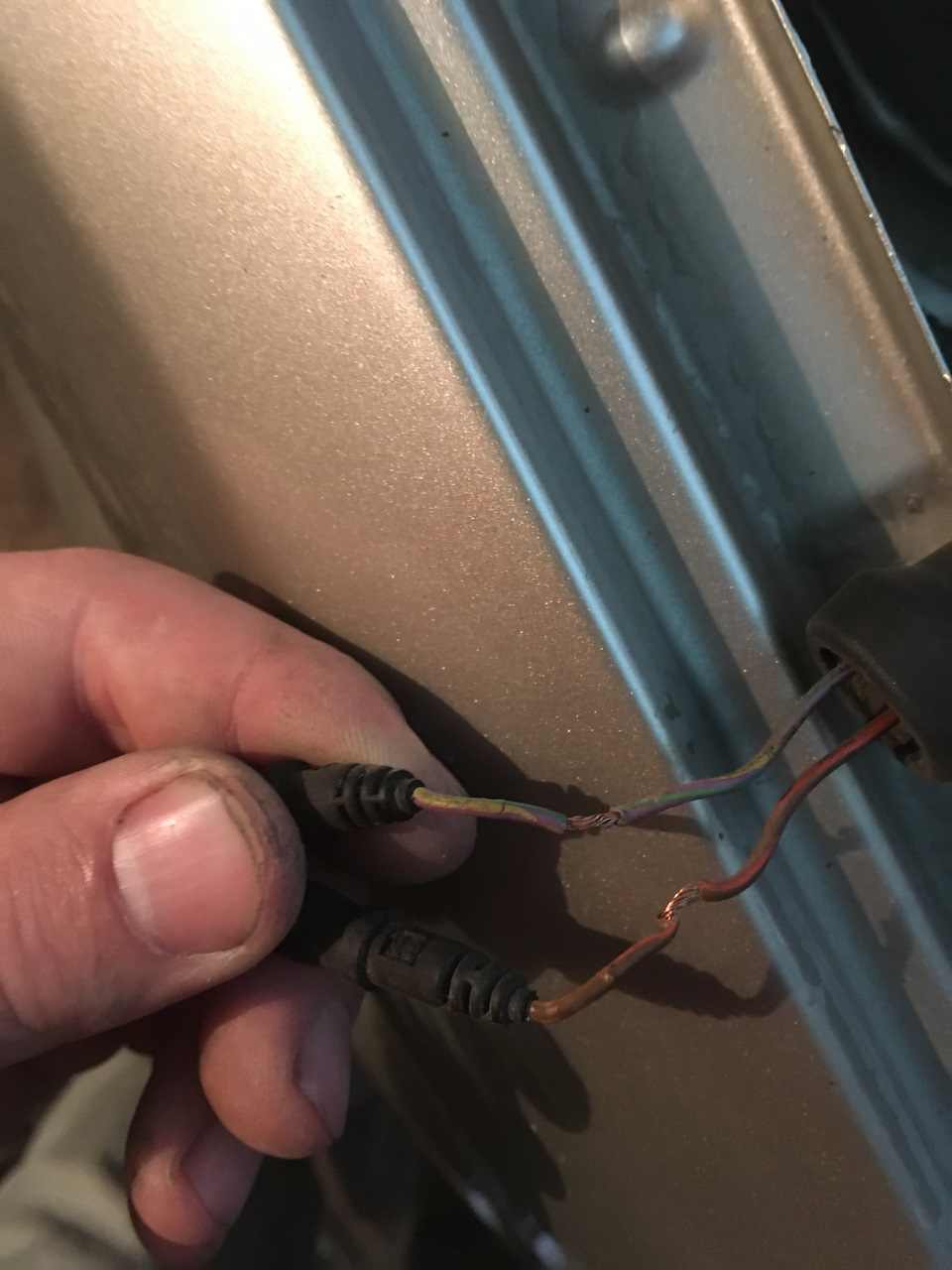

Ось вони

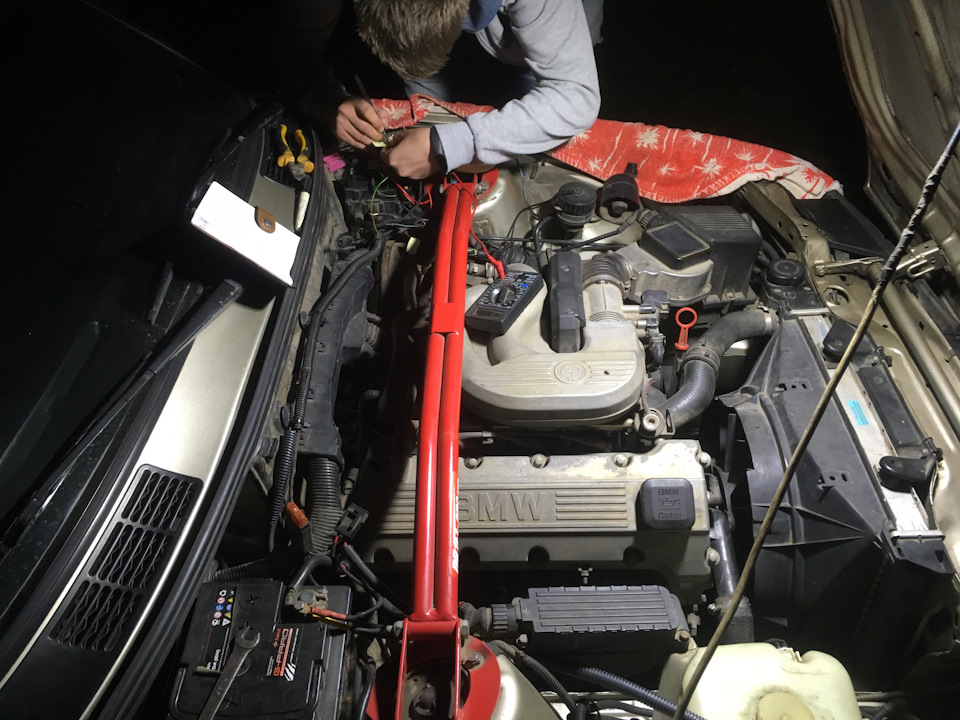

На фото видно що пошкоджено ізоляцію, а зроблено це для того щобскрутивши ці 2 дроти "карлсон" крутив як тільки включаєшзапалювання, від'єднуєш дроти, і "карлсон" не крутить., іпродзвонюємо кожен провід, і шукаємо який за що відповідає:Надатчик було тільки 2 проводи, додали ще один і це була 1швидкість
Провід під

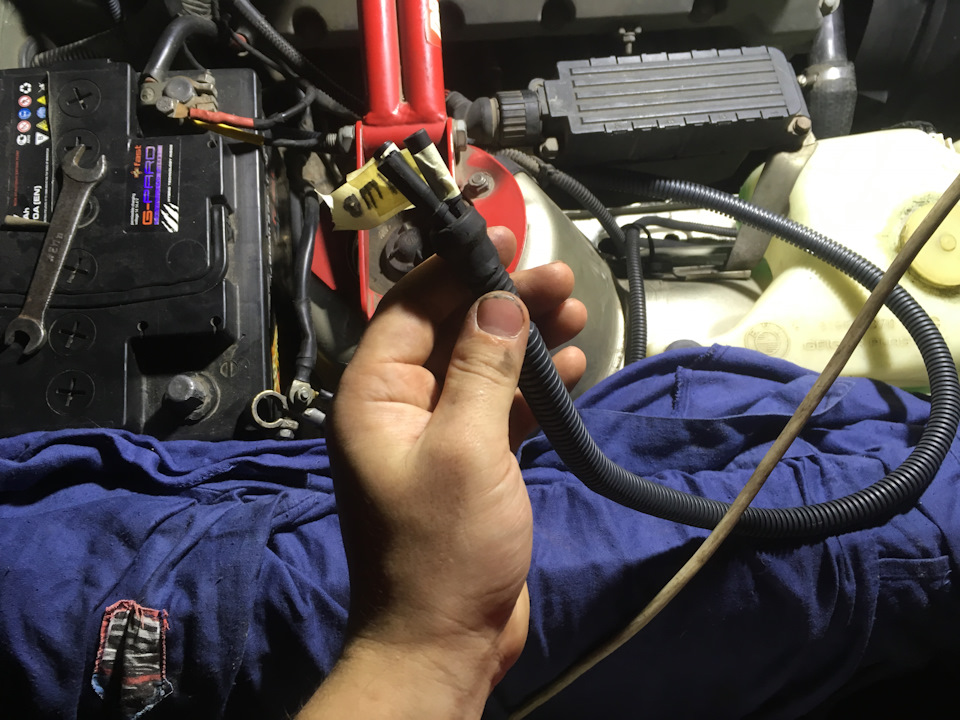

потім все упаковалося в гофру.
-Далі продзвонили дроти ті що від самого вентилятора (-, 1, 2швидкість ) і така картина:
маса взята від кузова, 2 швидкість підключена до реле, а 1 простозаглушена. Висновок що 2 реле не стали встановлювати, а в тупупідключили 2 швидкість на 1 реле і "схема" за якою підключили небула розрахована під "термодатчик" і само собою на 2 швидкості.

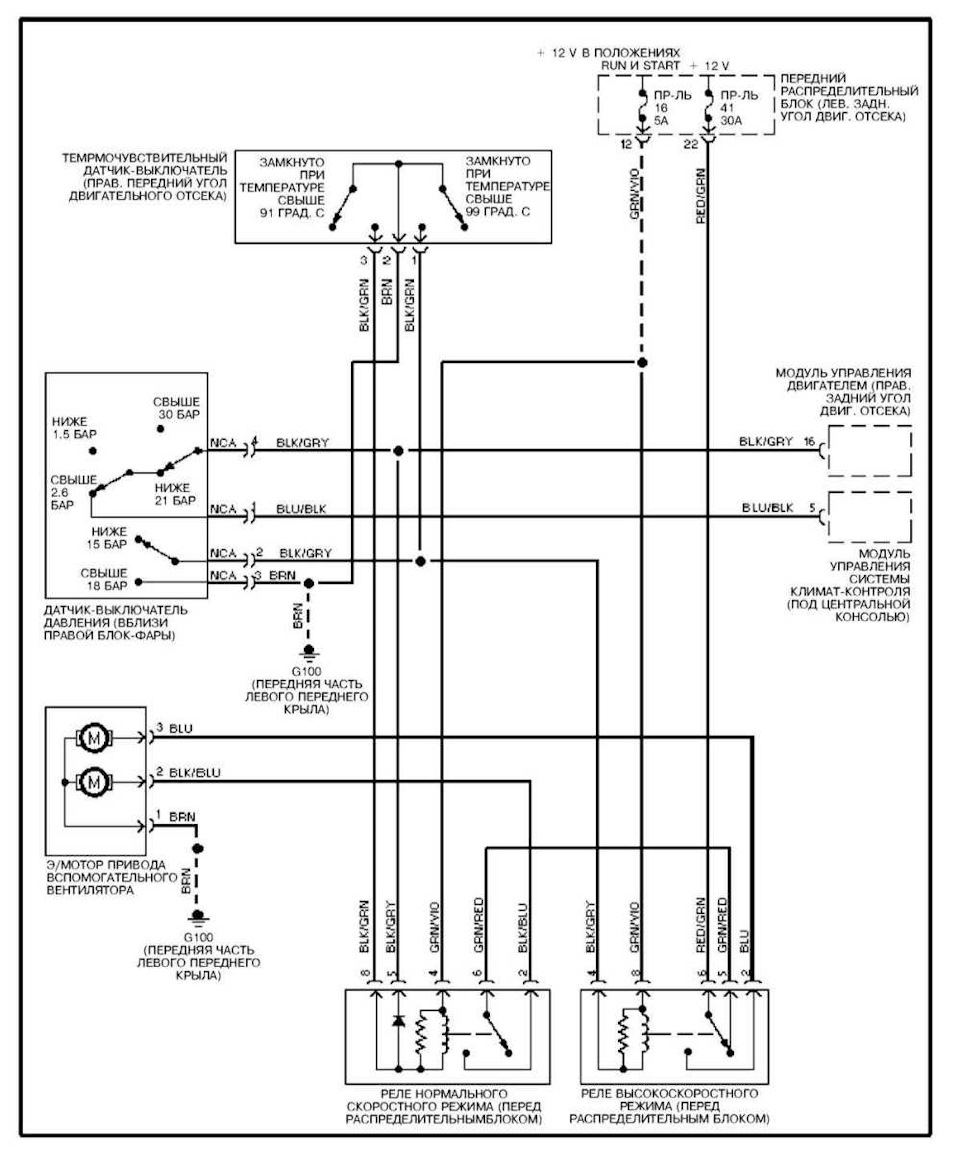

— Вирізали реле, продзвонили кожен провід і підключили виходячи з 2схем з попереднього запису. )
От підключений термодатчик
Штатне місце
Підключивши все, і зібравши, спочатку прогрів авто і подивився яквсе включається, бо на датчику температура 91-1 швидкість, 104-2швидкість, думав буде пізно вмикаються (але на форумах читав що єрозбіжності, і він може включатися раніше ніж написано на самому "термодатчику"), включається як потрібно, 1 швидкість справляєтьсяна ура, 2 навіть не включалася, потім поїздив, подивився якповодиться на ходу, поки все гуд, температуру тримає відмінно (стрілка стоїть рівно), "карлсон" справляється, задоволений.
Сподіваюся може мій запис комусь допоможе, і комусь є корисна інфа, всім дякую, стежте за наступними БЖ.
