Так само у Руслана в блозі я прочитав народний метод витравленнядрукованих плат у домашніх умовах за допомоги перекису, лимонноїкислоти та кухонної солі. До речі, як мені метод не дужеефективний, зате дешевий і простий )
Креслення печатки довелося трохи переробити, т.К. Початкова схемапередбачена для звичайного блоку клімату для «каку всіх») А у менеж з AQS. Довелося ліпити розмітку для кнопок усередину.рециркуляції та АКС скопіювавши схему з правого нижнього кута влівий. Однак, забігу наперед, коли плата була готова, тоді я ізгадав, що на ній не вистачає прямокутного вирізу для камериіндикатора АКС (у мене це синя лампа) таких так в обігріві стеколправоруч.

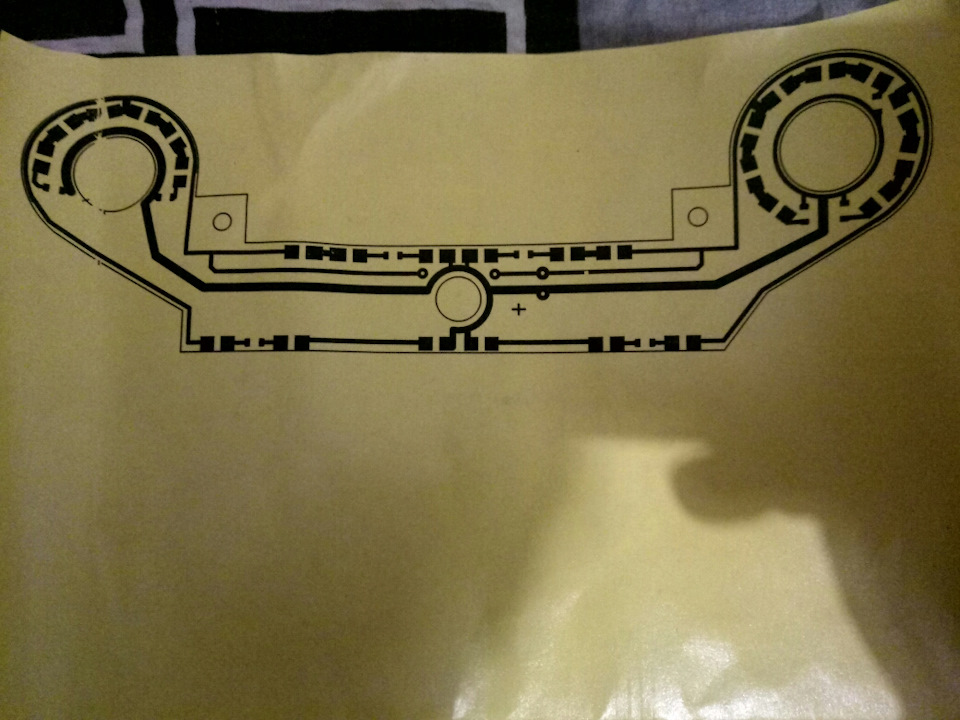

Я не став пробувати друкувати схему на сторінках журналів, а купивпару листків А4 спец. Паперу жовтого кольору для друку плат умагазині електродеталей. І ось вийшла у мене така ось картинамаслом)
Я практикував метод ЛУТ (лазерно-праскова технологія)

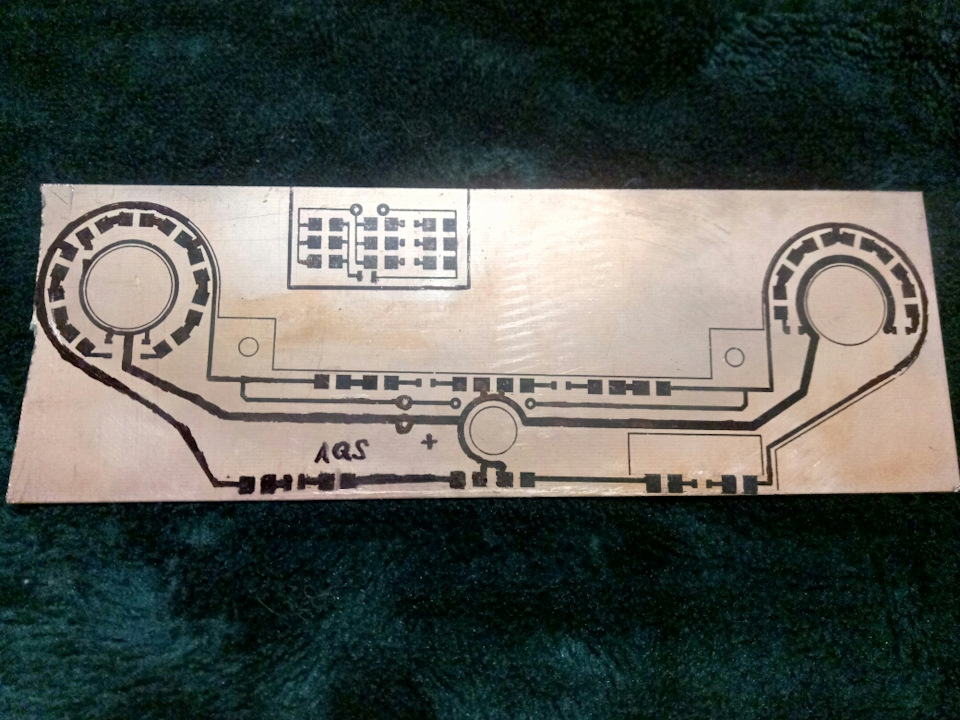

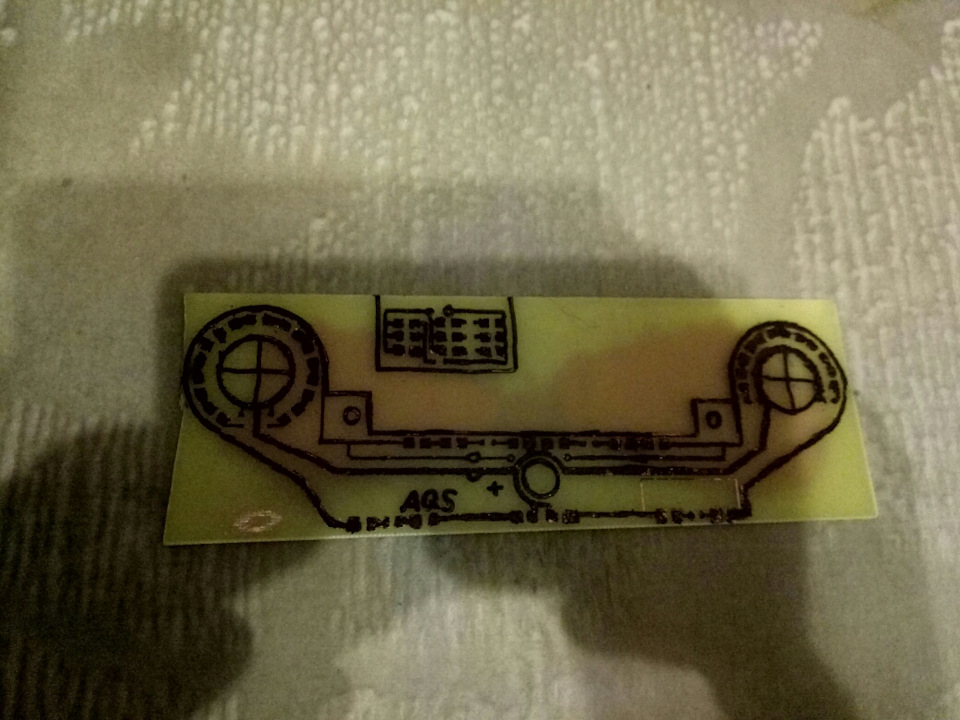

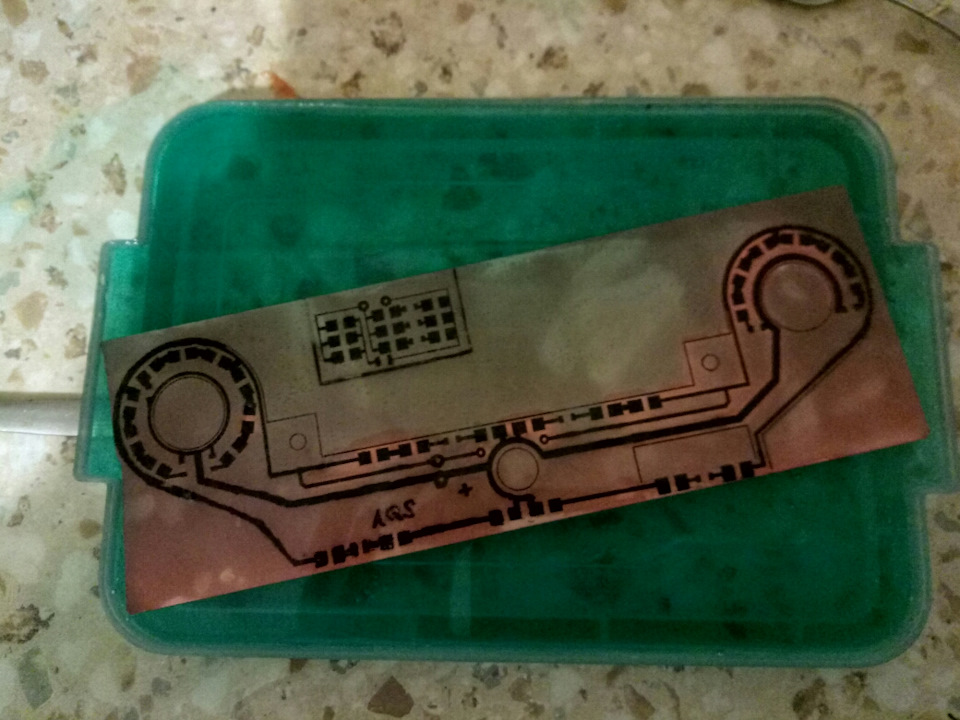

Праскою прогрів малюнок до платі протягом 1-2 хвилин на макс.температурі. Тонер перебився чітко, а щоб його не порушити, я підпотоком води з крана почав мочити папір і акуратно прати його домалюнка на платі. Втім, лише місцями були розриви малюнка плати.Решту я підмалював чорним маркером. Заодно, щоб не псуватиматеріал, я набив малюнок дрібної плати для підсвічування вштурманському плафоні, але про це в іншій темі. Розчин стаєтемно-бірюзовим. Мідні солі завжди зеленіють і мають бірюзовийвідтінок як ось мідний купорос. Я не знаю чому, але мені довелосядовго і нудно цькувати плату з малюнком і навіть пару разівзмінювати розчин . Але після довгого зняття мідної фольги внепотрібних місцях я зміг сфоткати плату з чорним малюнком. Даліпросто стер ацетоном для нігтів поверхню від тонера і фарбимаркера, залишивши блищати мідні доріжки) Як же все-таки просто іприємно лудити припоєм доріжки, коли вони витравлені з листа мідноїфольги. Займатися цими «нанотехнологіями» для припаювання СМДдеталей не склало труднощів, особливо з пінцетом у руках./p>
Нерозумно було спочатку паяти доріжки та деталі, а після свердлитита пиляти отвори, але вийшло все норм.
Перевірив всю схему - працює, точніше світитися) Міткумінімальної температури вирішив підсвітити синім ЛЕДом, а макс.температури та обігрів лобовика підсвітив червоним. У принципі, можна було б і не ізолювати плату лаком, принаймні не спеціальним, звичайним зеленим, який я намутив у дружини ) Але просто буливеликодні свята і я не міг ніде купити цей цапон лак. Та й чекатине хотів, коли я його куплю і зафарбую плату. Але в мене вийшло негірше крашанка :-)
. Але т.К. На такій платі проходить слабкий струм у пару сотень мА, так що навряд чи вона замкне і горітиме)

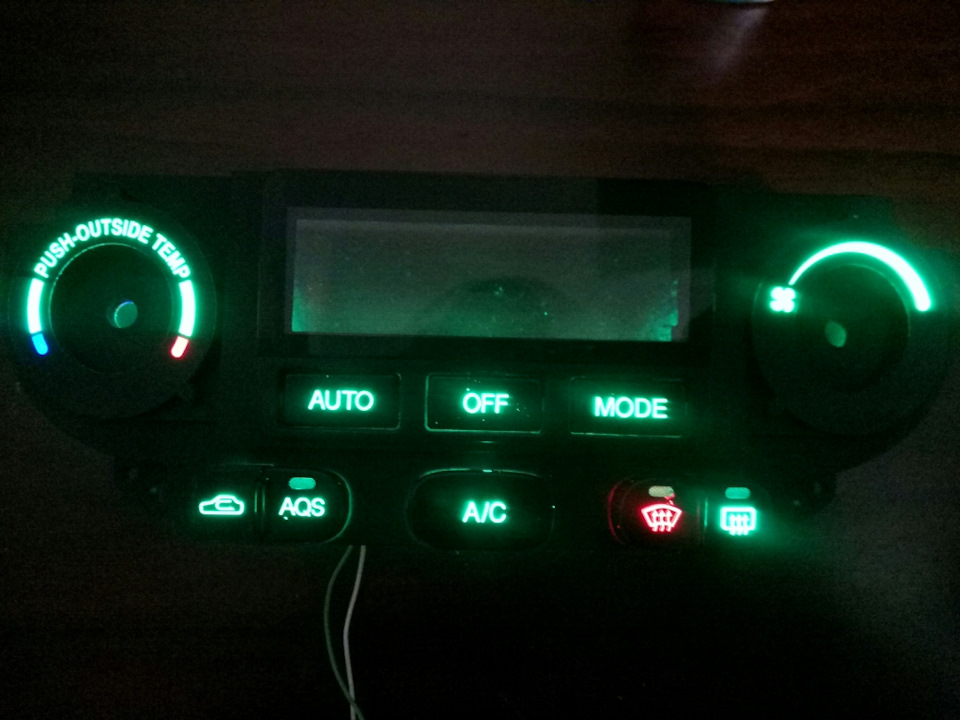

І ось фінальне фото:
Незабаром ще зроблю плату так само із зеленими світильниками дляпідсвічування екрану клімату. Але результатом задоволений. Теперкнопки та регулятори на блоці світяться яскравіше, чіткіше такрасивіше :-)
А от коли все на панельці світитися )
