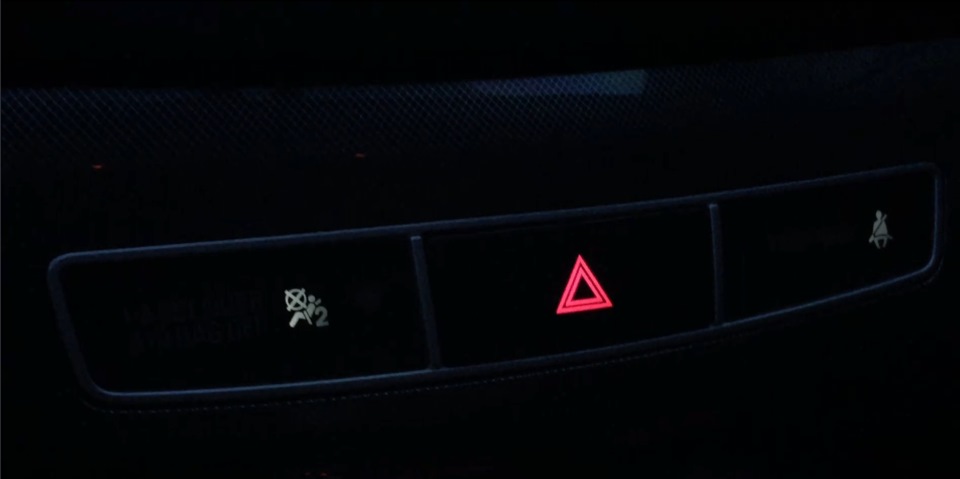

На сучасних автомобілях стало "модно" не робити індикацію включеноїаварійної сигналізації. І що ми маємо? не звертаю уваги наприборку.У мене таке бувало часто.При розбиранні центральноїконсолі шумка, вирішив трохи поправити ситуацію, що склалася.

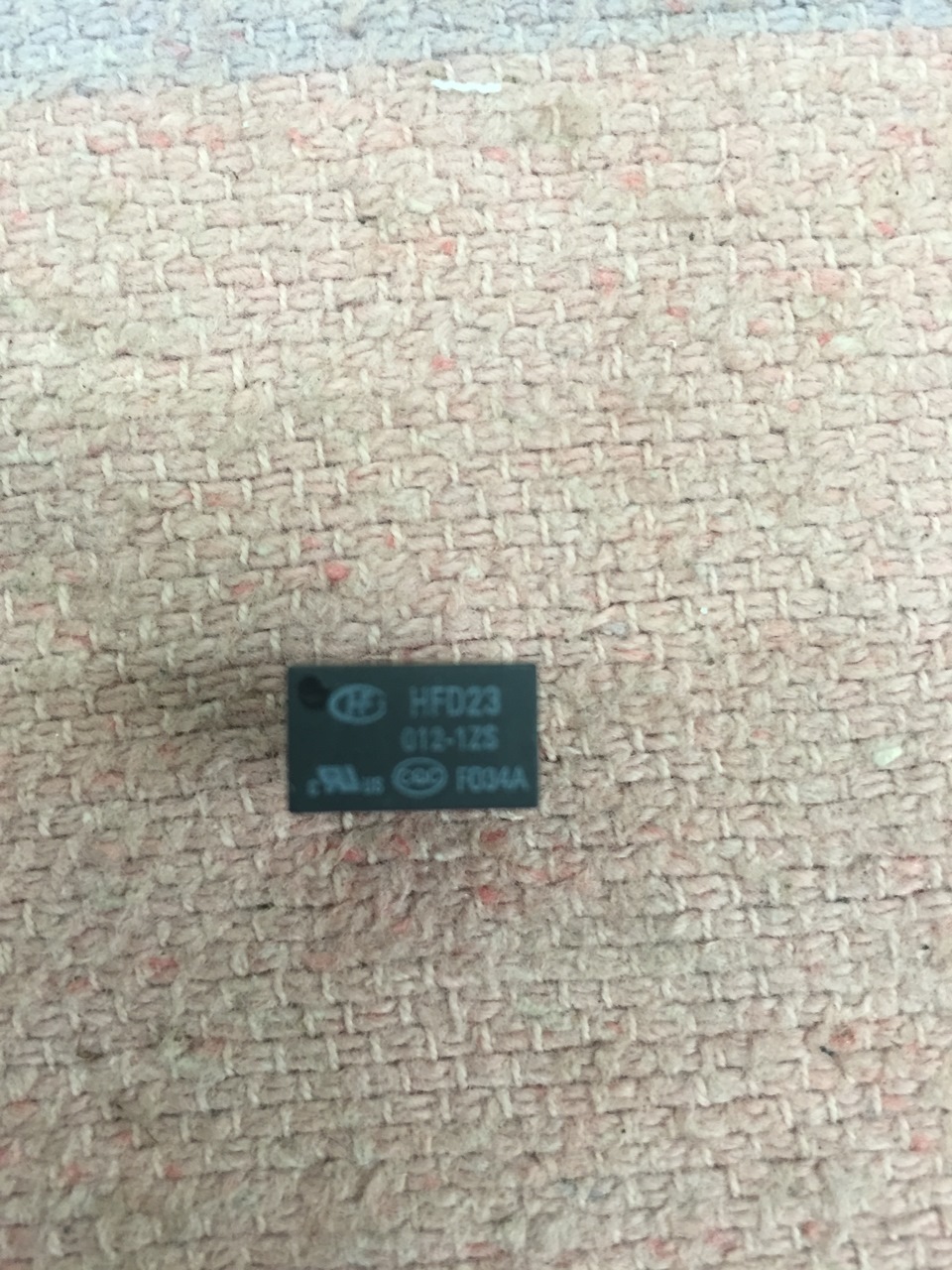

Для цього нам знадобиться компактне реле
< /p>

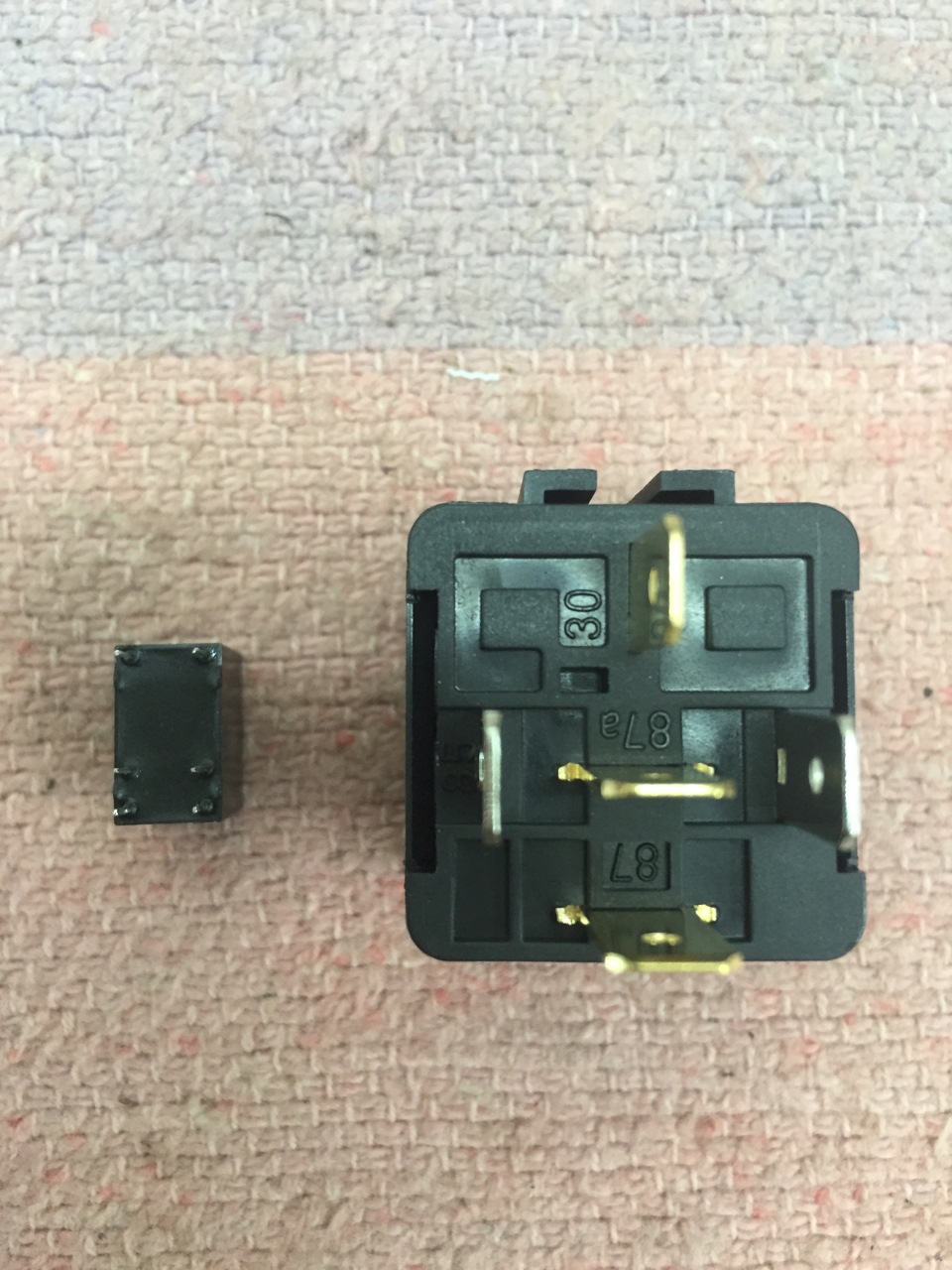

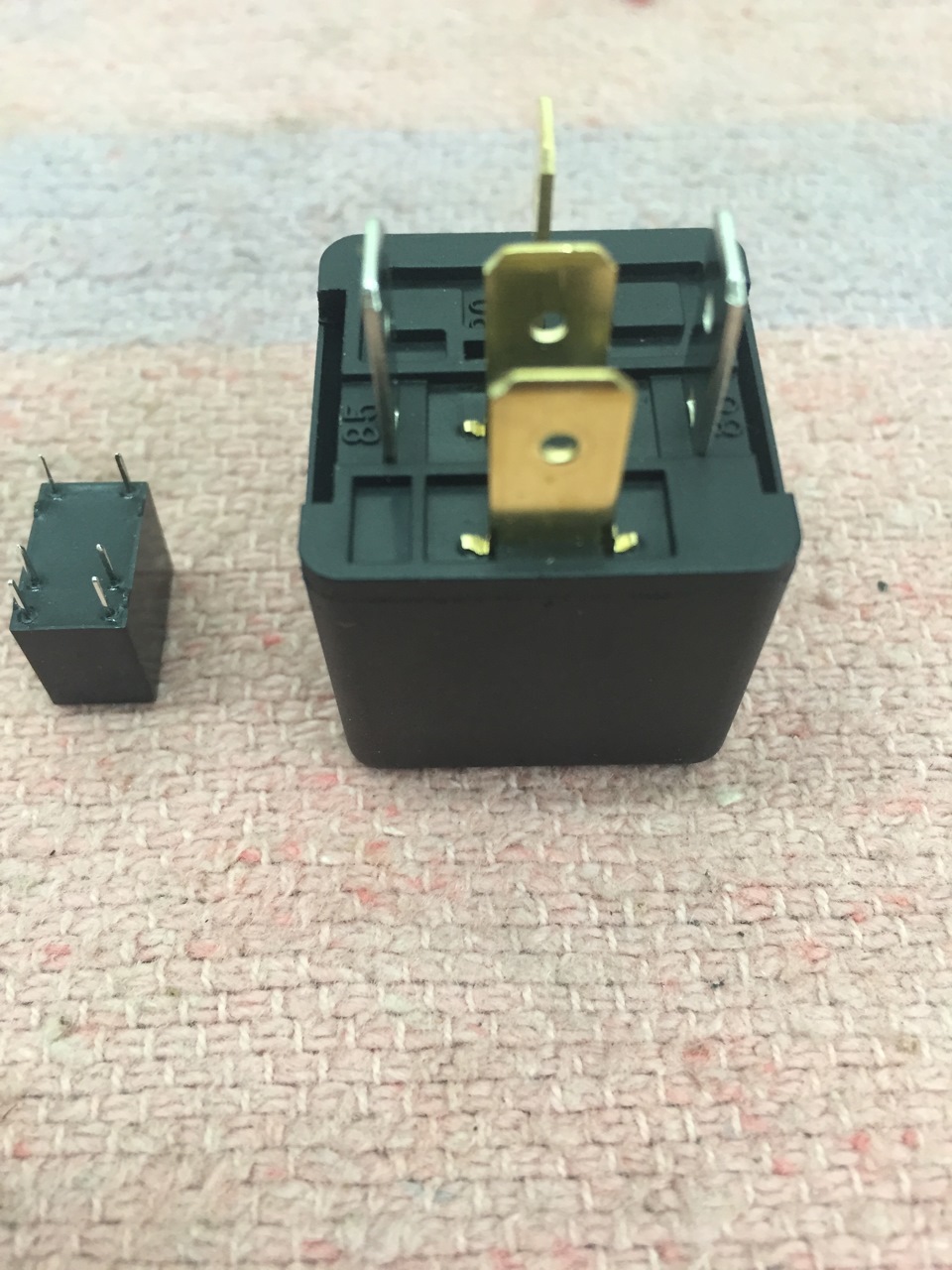

різниця в розмірах зі стандартним
, провід, світлодіод червоний, опір 1кОм У кнопку вбудовуємочервоний світлодіод і підключаємо до контактів реле. Реле керуєправий поворот При спрацюванні котушки реле і наявності живлення наконтактах реле світлодіод починає світитися, а саме блимати.

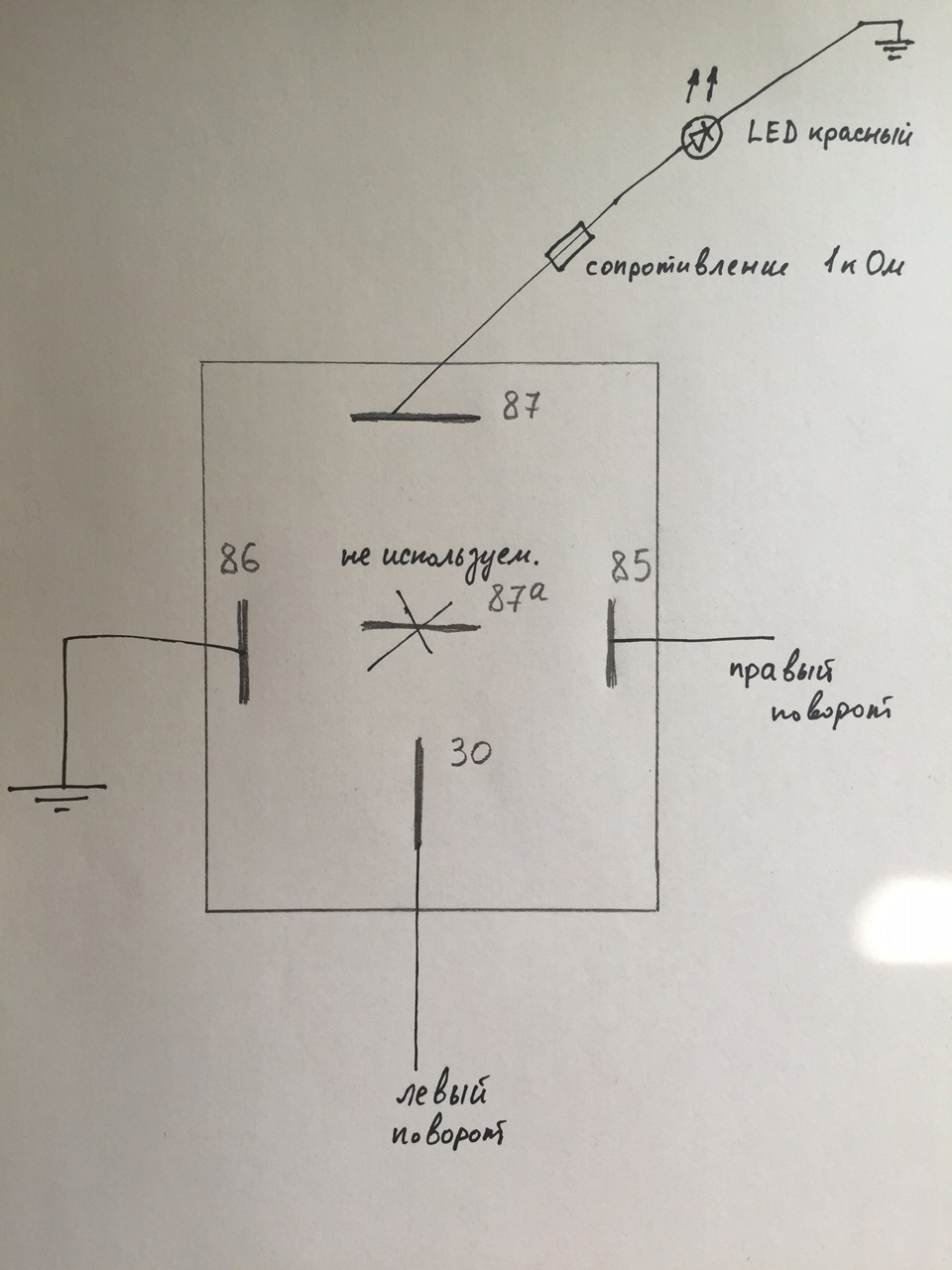

Це схема підключення на прикладі контактів СТАНДАРТНОГОАВТОМОБІЛЬНОГО РЕЛЕ. Але його не використовував, т.К. Воно голоснопрацює. І де б ви його не встановили, окрім звуків динамікаприладки ви чутимете звуки реле. Тому я взяв дуже маленьке з такимже функціоналом та принципом дії на місцевому радіобазарі. Головнезрозуміти принцип реалізації функції. Реле може бути ще менше! Потрібно реле на 12V компактне, з однією парою робочих контактів! Все.
Коментарі19
Я якось не звертав увагу на це ... Треба буде завтра глянути ... чи блимає у мене ...
Дрібні реле в блоках сигналів))
красова!
на прибоці не звертаєш уваги, а знизу під мафоном звернеш?))) імхо на приладку частіше дивишся як не крути))
У мене 18 колеса, я звик дивитися на дорогу
ну і де логіка? можна хоч 10 індакіцій по всьому салону зробити, але в тобі ж вся увага на дорогу)) та й прибирання перед очима завжди навіть якщо постійно дивитися на дорогу доробка нормальна ... ну так щоб було)
Так, як у всіх правильних тачках Червоне світло більше привертає увагу, а миготливий тим більше. Була ідея зробити яскравіші покажчики повороту на прибиранні, але щось не зрослося. Чи то бажання, чи то обмеження за часом, коли прибирання скидав. Бува...
про поворот згоден ... теж таке буває коли він сам не відключився) до речі, у баті на Ваз 2106 або Ваз 2107 теж кнопка моргала, але там було більше чути як реле клацає)
У нас динамік на приладці видає звук, не реле. У нас все на ключах. Якщо ремінь не пристебнути і він пилякає, звуку вкл повороту не буде! Помічав таке?
неа не помічав)завжди з пристебнутим ременем їжджу)
Вашпе красень! потрібна штука!
Дякую!)
схема є?
Щас буде
Навіщо реле?
Воно дозволяє створити алгоритм роботи. Якщо працює правий поворот, воно замикає контакти але живлення на них немає, тому що не включений лівий поворот. Ну і навпаки. При включенні лівого повороту живлення на контактах є, але вони не замикаються т.к....
хороша ідея!
Оригінально! У тебе вже всі можливі і не можливі кнопочки підсвічені, виправляєш потихеньку все, що япошки заощадили.
Намагаюся дотягнутися до преміум класу
