Чесно кажучи, не збирався про цю нісенітницю писати окремо, але…
Робив по утораній багатьма доріжці, в основному "списував" уLegasis< /span> і SRG1976 Перший раз зробивчітко, як описано у них в БЖ, але поставивши кнопку на машину, зрозумів, що натискається вона досить туго, і почало гризти сумнів, що може перетертися допаяний проводок і коротнути че-нити... Власнечерез це поліз туди вдруге і саме тому пишу все-таки окремийпост.
У чому ж причина тугості кнопки?
За звітами Legasis Та SRG1976 Та інших, хто займався подібною нісенітницею, проводок підпаюється доплаваючого контакту кнопки і прокладається через існуючийтехнологічний отвір в тілі кнопки Але для того, щоб забезпечитиплавання плаваючого контакту, необхідно закласти невелику петелькудроту.Цю петельку доводиться класти між самим контактом і тіломкнопки. Згодом пошкодження ізоляції з непередбачуваними глюкамиповоротів/аварійки (іМХО). Звичайно, може, я взяв недостатньотонкий провід... Але інших не знайшов... (далі буде видно, щопровід дуже товстий — це вже інший, не той, який заважав у першійспробі).

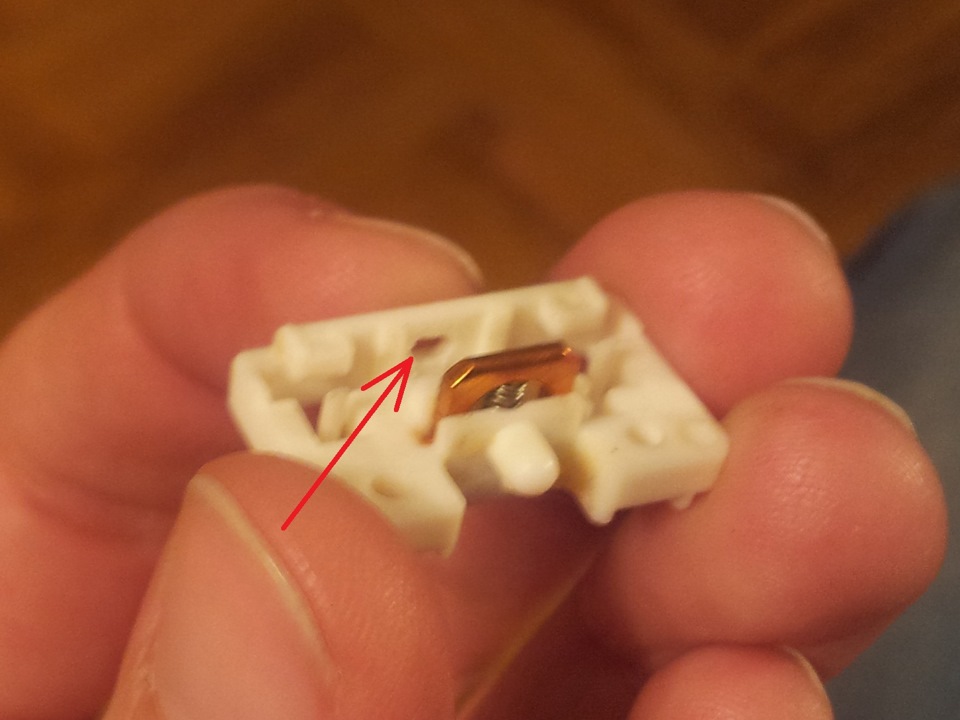

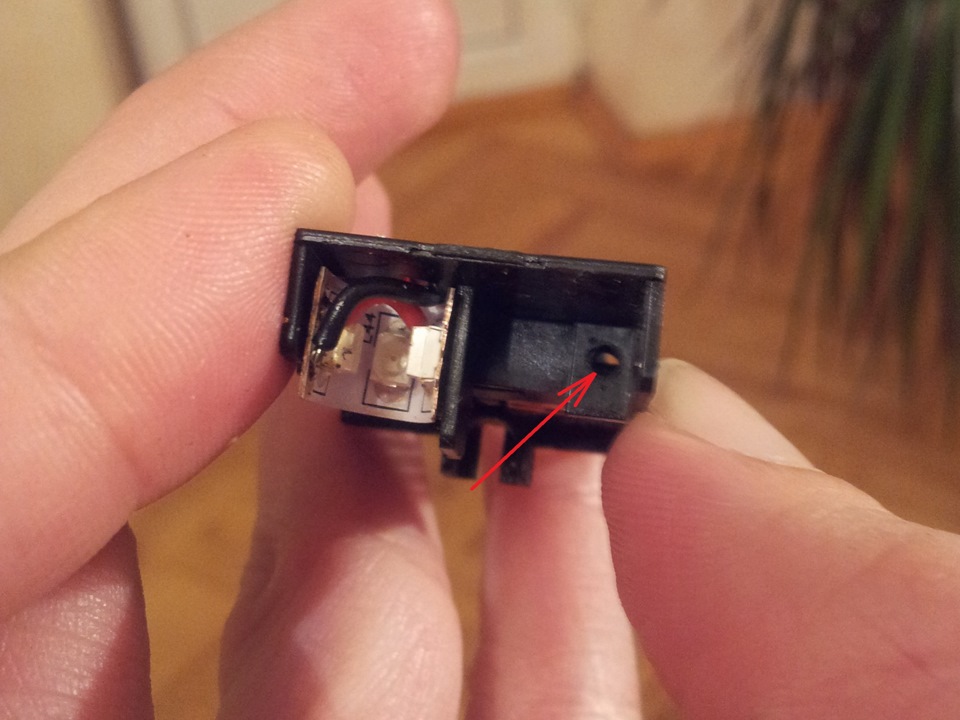

Розібравши кнопку ще раз, я, трохи подумавши, продірявивпаяльником і надфілем білий тримач плаваючого контакту і чорне тілокнопки для прокладання проводу обхідним шляхом показав червонимистрілками:
<

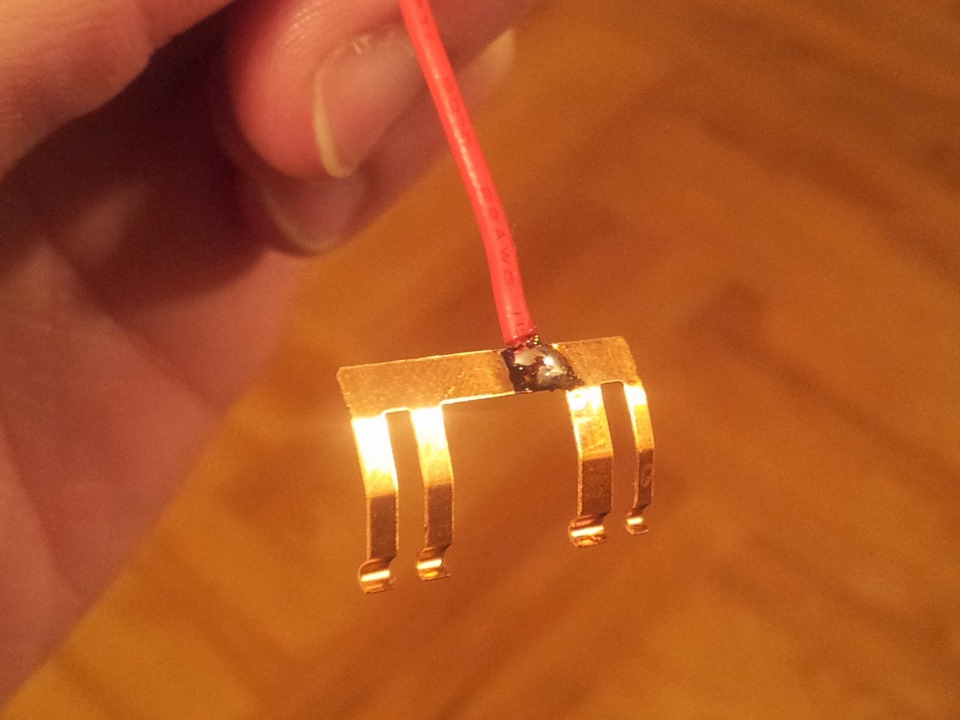

Припаяв проводок до контакту:

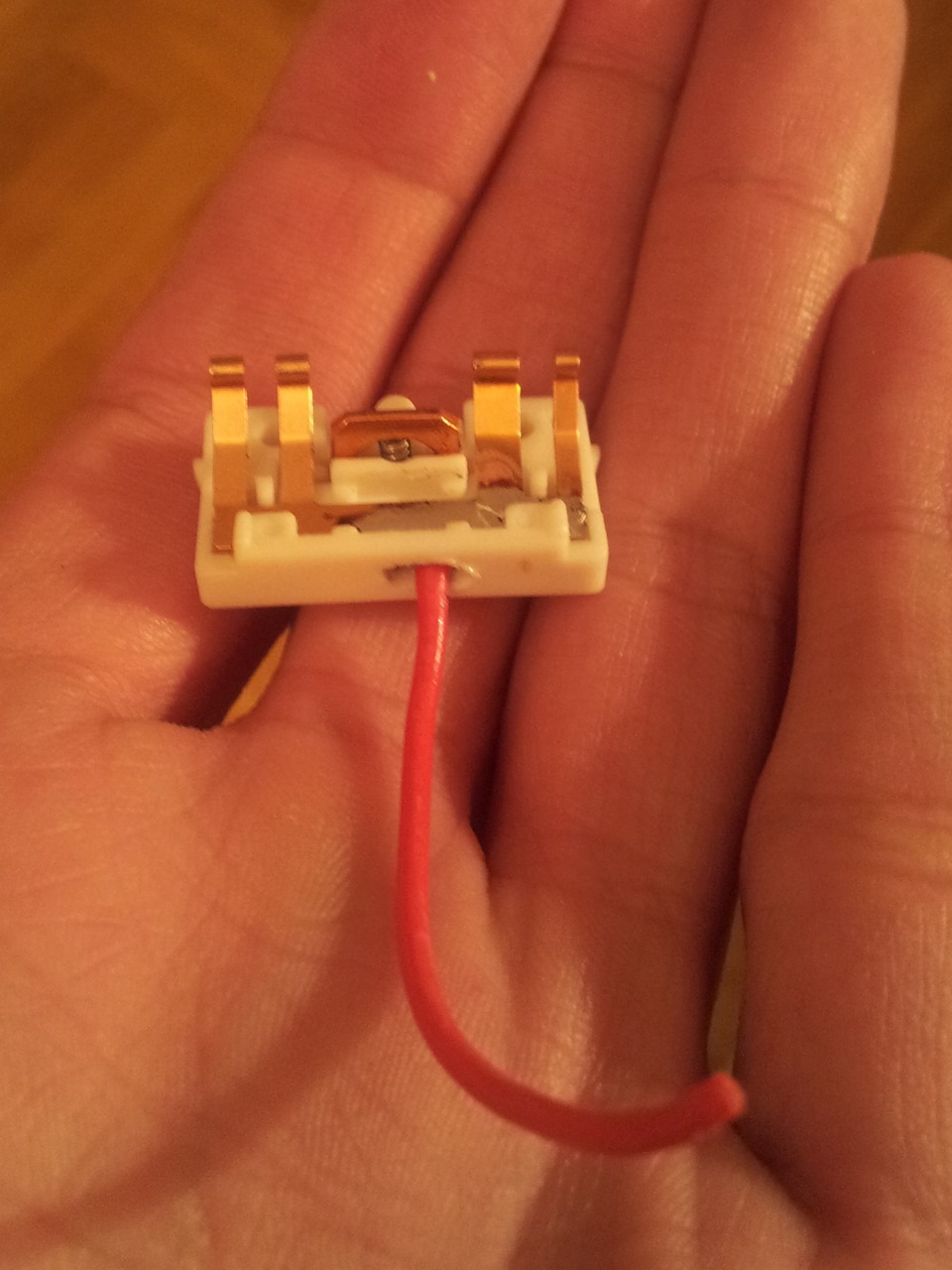

Вставив контакт у тримач:

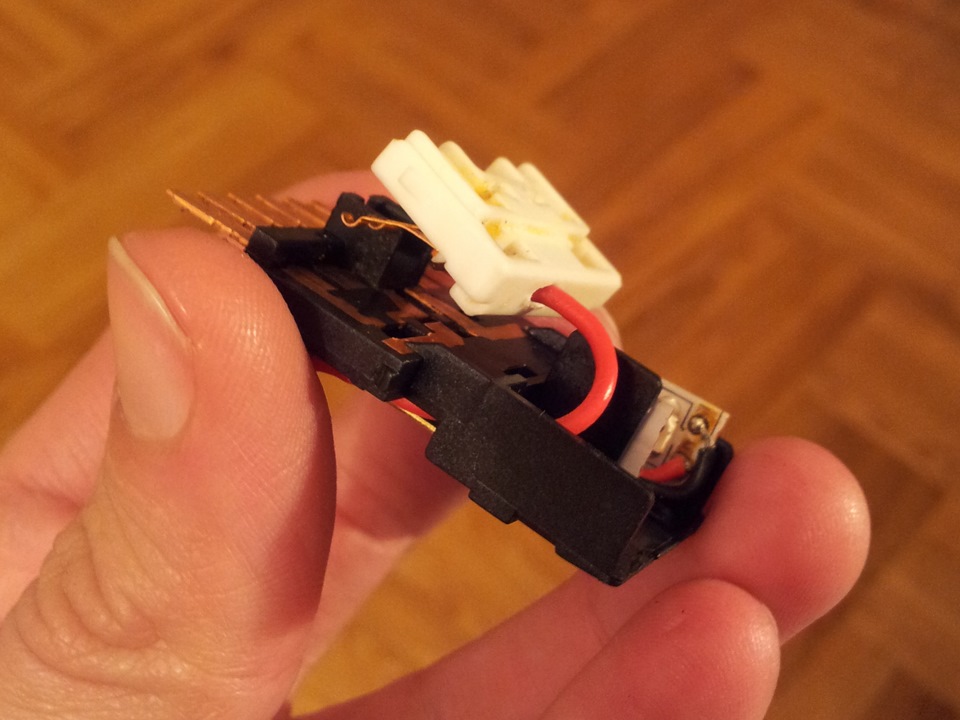

Простягнув провід через свіже продірявлене тіло кнопки і припаяв донової ламелі (кста, ламель була ампутована у донорської такої жкнопки):Ось загалом і все. Напихаємо свіжого змащення, збираємо ійдемо перевіряти.
Нова ламель відзначена зеленою стрілкою:
Результатом задоволений — кнопка натискається/віджимається легше, ніж до переробки .
На другому фото видно — світлодіодне підсвічування зроблене саме яку SRG1976 За допомогою червоної стрічки.
>
Ну і що ж ми споглядаємо в результаті:
Індикація на ПП
Власне кнопка з новим підсвічуванням
Не забуваємо, що Крім доробки кнопки, необхідно ще вставитилампочку у відповідну секцію приладки (для машин до 2007 р.В.) абодопаяти світлодіод і резистор на плату приладки (для машин після2007 р.В.). Маленький коментар щодо підсвічування - з лампоюрізниці ніякої немає, крім того, що тепер більший діапазонрегулювання яскравості. Це актуально, якщо інше салоннепідсвічування теж світлодіодне і/або є світлодіодне підсвічуванняполички під магнітолою (як у мене).
