Одна з важливих функцій комфорту автомобіля це підігрів сидінь. Нажаль, у моїй машині ця функція була відсутня, а минула зимапоказала, що вона просто необхідна.
>
Щоб заповнити цю прогалину було придбано:
— Настановний комплект Ємеля УК1
Ціна:750 грн.
— Оригінальні кнопки керування підігрівом GM #96615338
Ціна:200 грн.
— Проведення багажника з роз'ємами (2 шт.) GM #96464032
Ціна:200 грн.
— Гофра та додаткові проводи
Ціна:50 грн. Цього комплекту зроблені з вуглецевого матеріалу, обшитого негорючою тканиною.З першого погляду видно, що ці матизроблені акуратно і якісно.Мати мають гарну гнучкість і міцність.Зврізанням кнопок проблем не було.На внутрішній стороні консолі єрозмітка під кнопки.
Кнопки вирішив встановити оригінальні від GM. Так буде естетичніше— під завод.
Вся проводка була зроблена та прокладена самостійно. Щоб кнопкиобігріву були знімними, я купив на розбиранні два джгути проводки збагажника седана. Вони мають роз'єми, які чітко підходять дооригінальних кнопок управління підігрівом, проте дроти цих джгутівбули перепаяні на потужніші - на ті, які були в комплекті ЄмеляУК1. Для безпеки вся нова проводка була упакована в гофру іпідключена до плюсу на блок запобіжників через чотири контактнереле і додатковий запобіжник. .
Ціна роботи :250 грн.
Безпосередньо підключенням готових проводів нового обладнаннязаймався електрик. Схема підключення нижче.
Ціна роботи:50 грн.
Все працює!
<
Трохи картинок і схема:

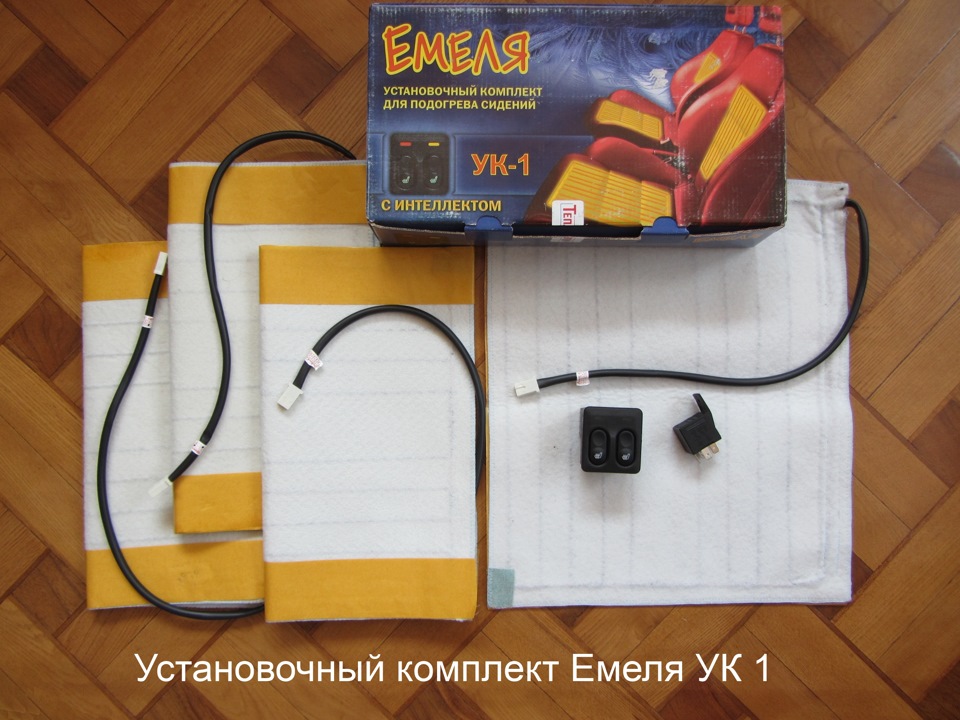

Установчий комплект Ємеля УК1

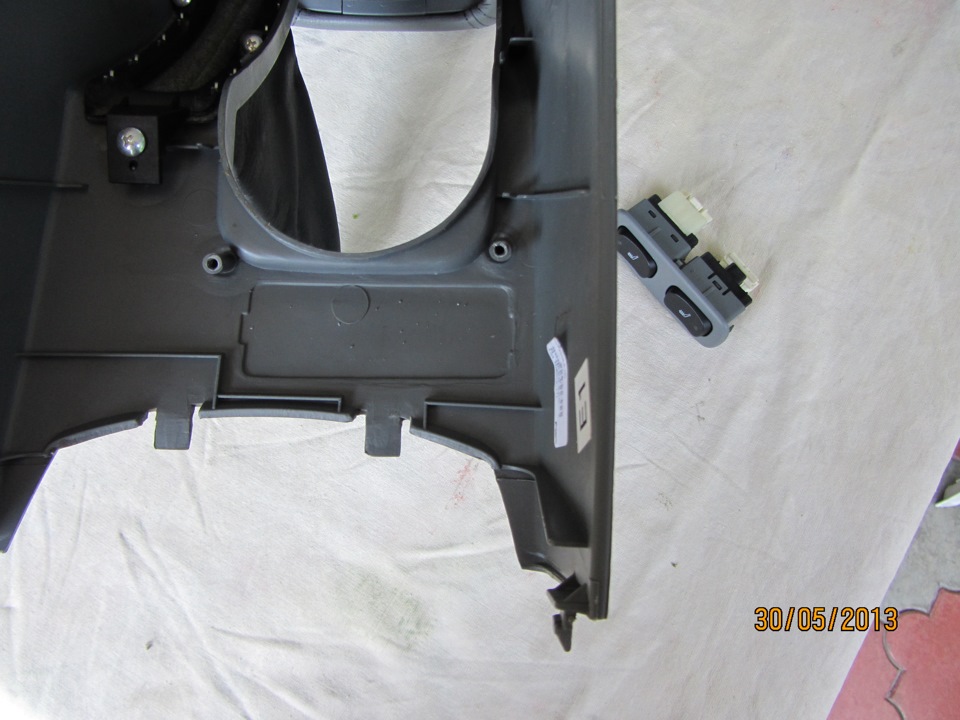

Розмітка під кнопки

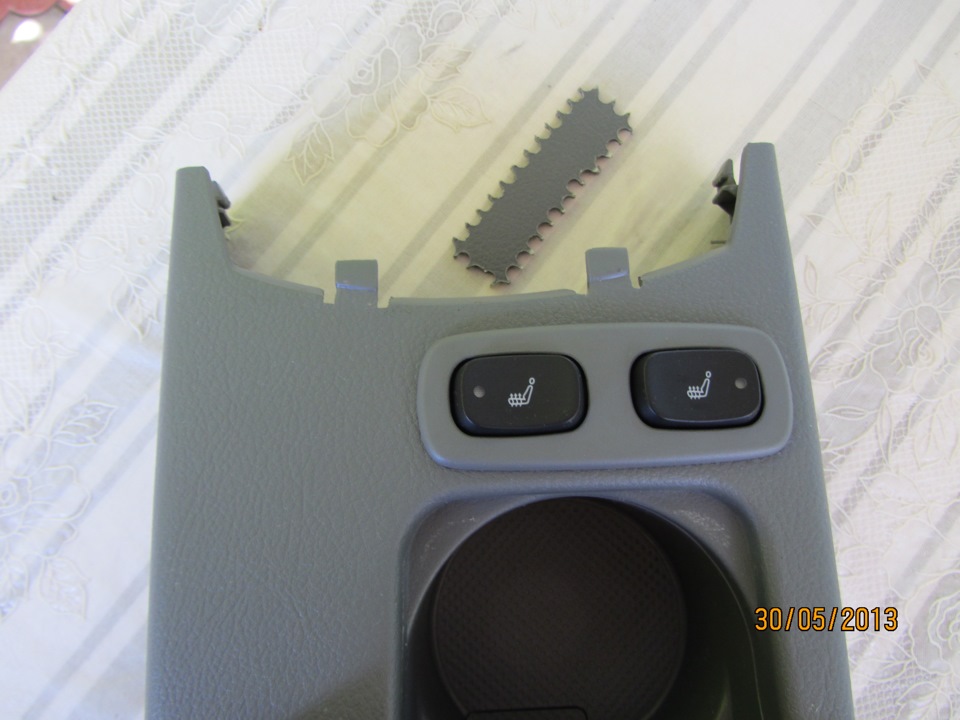

Кнопки врізані

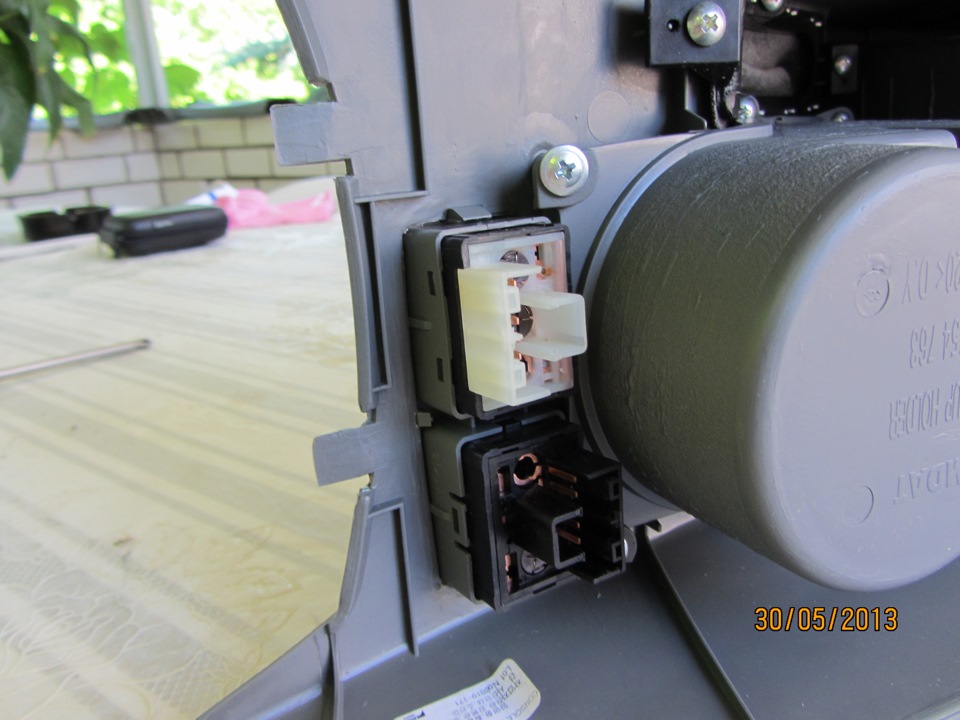

Рознімання з проводів багажника седан
Рознімання з проводів багажника седан
> Готова проводка

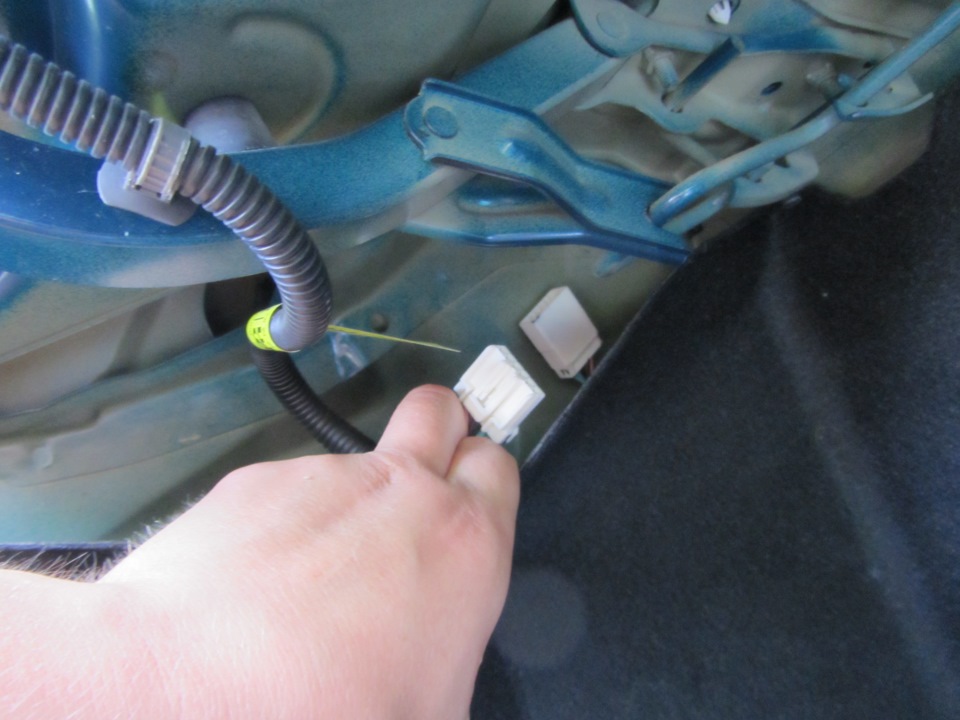

Проведення та роз'єми на місці
Проведення та роз'єми на місці
Проведення під сидіннями
Реле на чотири контакти
Насолоджуємося…
Схема підключення підігріву GM
Розпинування контактів кнопок підігріву сидінь GM
Ролик на тему:
Можу сказати, що сидіння підігріваються добре. Взимку при морозахвід -15 до -20, після 4-5 хвилин роботи обігрів хочетьсявимкнути.
Хочу сказати спасибі всім, хто раніше на MegaDriver.orgробивзаписи аналогічні даній темі. Ваші записи мені дуже допомогли. Язадоволений! ㋛
