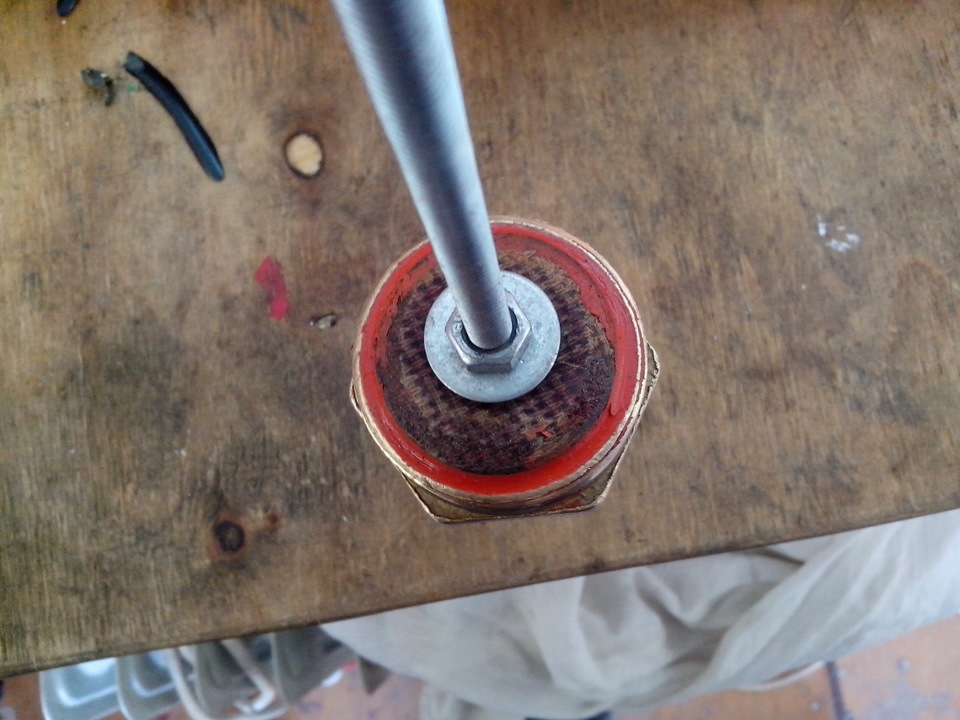

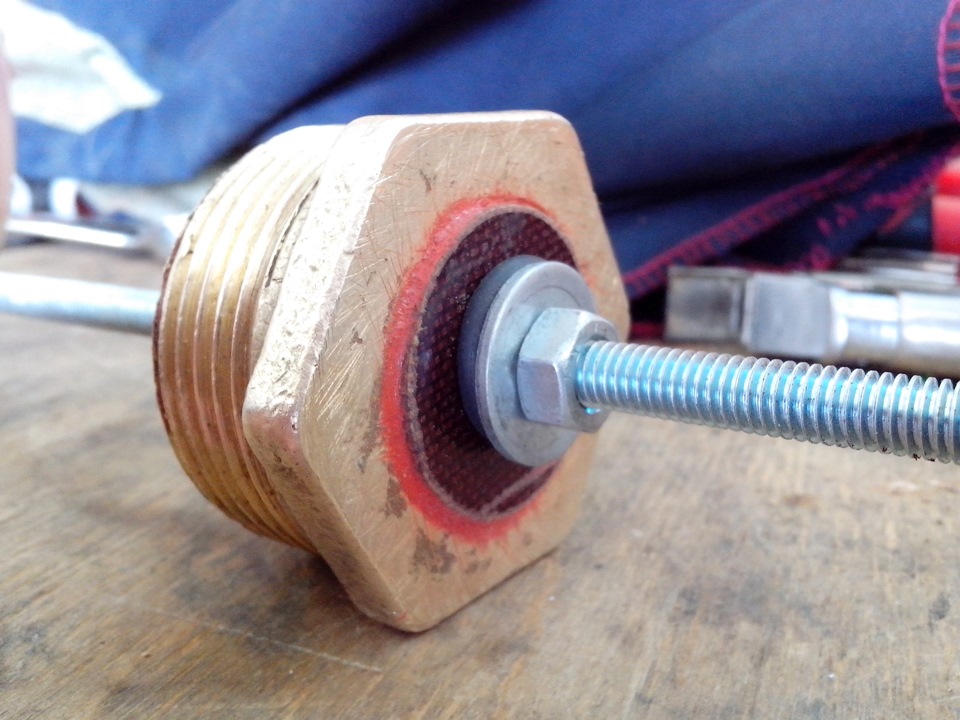

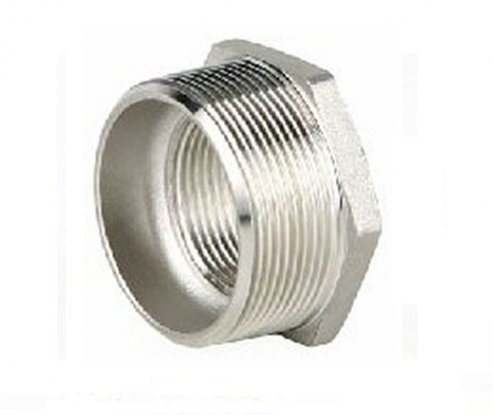

В інеті випадково натрапив на схему та опис електричної печікатодного типу (принцип роботи цього нагрівача як два леза вармії). Схему виклав Юрій Ігнатенко (гнат) — відомий діагност, дякую йому. Нам потрібна труба 100 мм і довжиною чим більше, атакож 76 мм труба 20 см. Все це куплено, підготовлено. Вирізав золіту 2 товсті (1 см.) та 1 тонку (0, 5 см.) шайби, які якдіелектрик вставив у футорку і нарізав різьблення М6, все змастивчервоним герметиком.
Всі зварювальні роботи виконали відповідно до креслення:Болти взявМ10 і по 2 мідних шайби (як у гідравліці).
Води залив близько 700 мг. На шпильку, нуль і землю на корпуструби.Вода - зворотний осмос і трохи солі (щіпка).
Увімкнули. Вже гаряча, за 10 хв. Основна труба була 92 грн. Напочатку. Через 40 хвилин труба нагрілася до 104 градусів, тиск 0, 5бар, на іншому кінці труби (довжина 460 см) - 70 градусів.Споживання струму близько 1 кВт/год.
Я задоволений.

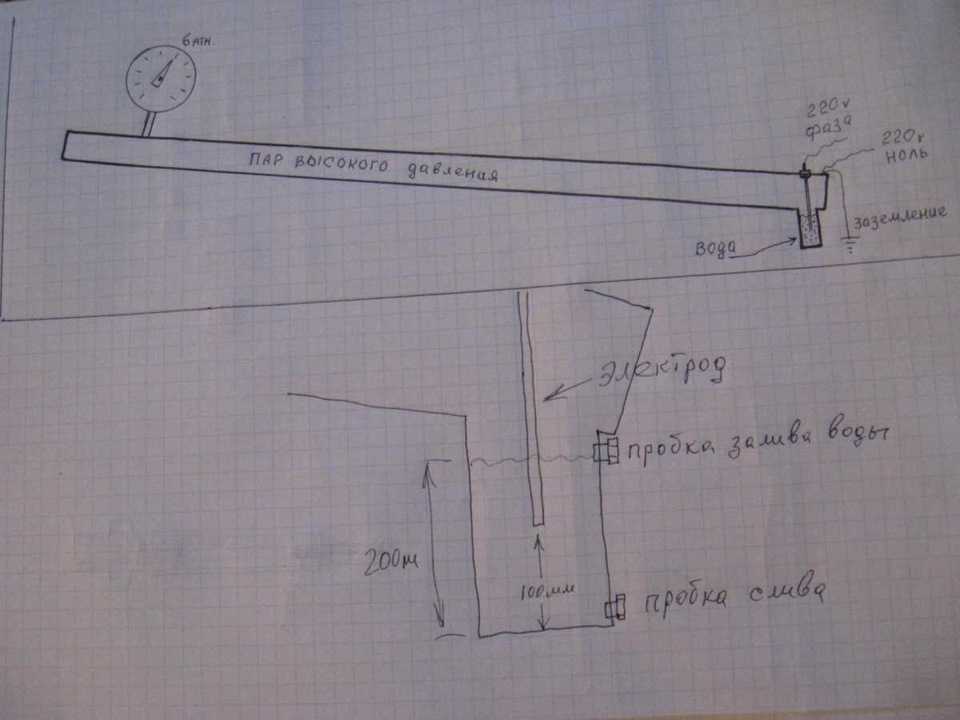

Ось опис Гната:При опаленні електрикою, найвищий ККД перетворенняелектроенергії в тепло - має обігрівач наступної конструкції. Ідовжиною 4-9метрів-кріпиться вздовж стіни з невеликим нахилом. Унижній частині вертикально приварена склянка з труби 75мм. Висотою200мм. Основна труба заварена з обох боків. На склянку зверху наосновній трубі свердлиться отвір, куди вставляється електроддіаметром 6мм через ізолятор. Електрод входить у воду в склянку наглибину 100мм. Вся конструкція герметична і повинна витримувати6-8атм тиску. Труба заземлюється та на неї підключається нуль. Доелектрода через пакетник підключається фаза. Вода нагрівається ізакипає. Зростає тиск. Пара поширюється по трубі маючи при тиску6атм 150-180град. Вода, що випарувалася, знижує рівень у склянці іелектрод не стосується вже води. Пара остигаючи конденсується істікає в склянку. Все повторюється. Система, що самобалансується, споживана потужність 0.5квт на годину. Температура труби 90-130град. Все варіть надійно. Внизу склянки і вгорі біля електродапотрібні пробки (для спуску і затоки води.) Поставте так самоманометр, що б відрегулювати рівень води. Що б при тиску 5-6 атмвода випаровувалась і не торкалася електрода. Професійно в ційсистемі ще ставиться манометр від компрессора. Їм виставляється 3атм. Увімкнення напруги на електрод, 6 атм. Вимкнення напруги. Тодіне важливо наскільки занурений електрод у воду. Регулюєманометр.
Тут доопрацювання системи опалення -https://megadriver.org/p297254-elektricna-pic-u-garaz-katodnogo-tipu-modernizaciia
Коментарі20
Цікаво, а чи вся вода залишається у своєму первозданному вигляді? Адже при пропусканні струму починається електроліз, наскільки я пам'ятаю зі школи. Водень і кисень у системі не накопичуються? За певних умов це може спрацювати як фугас (гримучий газ ...
Звідки там все це, води максимум 700 мл. Я трубу обрізав метра 2, так усередині навіть іржі немає. Значить і кисню теж.
Ненене, вода складається з водню і кисню і суть електролізу в розкладанні самої води. З приводу об'єму води і газу, що вийшов з неї, треба вважати молі, я це вже забув. Клапан потрібно для стравлювання тиску газу, і дуже акуратне поводження з Можливо...
Ну не я це все придумав, системі не один десяток років. Немає там електролізу, просте закипання води від струму, на такій системі багато промислових нагрівачів будують (катодний), в інеті повно інформації.
Я свою думку висловив. Я бахав такий газ, дуже голосно виходить))) голосніше, ніж природний газ
Подумав тут, і вирішив, що так, при такому малому обсязі води та гримучої суміші трохи виходить, все, що накопичується всередині, періодично виходить через заливний отвір (більше стосується кисню), у верхній частині апарату краще зробити кран для про...
наскільки я знаю, щоб розкласти воду на кисень і водень потрібна напруга понад 1000 вольт, і суміш водню та кисню має бути у певній пропорції, не пам'ятаю де читав…
Читав ти, як мінімум у підручниках фізики та хімії. І тут 1000 Вольт ні до чого, електроліз і при 12 вольтах працює ) Цифра 1000, це температура в шкалі Цельсія, при якій водяна пара ефективно розкладається на складові. Висока напруга для електролізу...
не сперечаюся, за що купив за те продав... але в батареї цієї ніякого вибуху по будь-якому не буде, а ось пиз...ть струмом може в легку)))
Заземлення та ізоляція фарбуванням ))) Для рознесення гаража, може і не вистачить бабаха, але клацання в батареї при спалаху можуть бути дзвінкі. Це, звичайно, так, в ідеалі. Головне ТБ і все буде пучком )
виходить що вода випаровуючись, піднімається вгору у вигляді пари, і там остигаючи знову стікає в склянку?
Так, пара — теплоносій. Мені ще один момент цікавий. Теж із галузі хімії. Як швидко корозія з'їсть залізо. Волога+кисень+тепло.
ну бачиш автор пише що всередині навіть корозії немає, фіг знає. Труби років на кілька по-любому вистачить. А ось електрод мені здається буде часто приходити в непридатність.
Все зрозуміло, але не побачив один момент. Якщо йдеш воду зливати, тиск стравлювати, Або у вас на постійно працює, цілодобово? У такому разі треба ставити реле, щоб підтримували певну температуру, Вода ж взагалі не випаровується? Або треба доливати ?
У нас поки що немає морозів, воду не зливав, але злити не проблема. Я поки що не знайшов правильні склад води, глибина занурення та об'єм води. Якщо все підібрати правильно, тоді через годину, півтора тиск буде як у статті (4 -6 атм.) Система повніст...
Добрий день. А можна дізнатися, скільки споживається енергії, у вас приблизно при запуску та доходу до робочої температури і при робочому циклі? Вже похолодало, сподіваюся обкатка системи вже пройшла.
Зараз саме цим і займаюся. Виникли проблеми з герметичністю, точніше з електродом. Він повинен бути надійно ізольований від труби, витримувати тиск (до 5-6 атм.) та температуру до 150-160 градусів. На даний момент вже 2 конструкція ізоляторів і 4 спо...
А виточити повністю всю пробку з діелектрика?
Матеріал який взяти? І все одно маємо 2 отвори - на різьбленні труби і по центру для електрода, як і чим закласти надійно?
А якщо точити як у вас спочатку, залізна пробка з центральним отвором але не прямим а конусним, діелектрична вставка теж конусна, електрод вже мислити як. система зменшуватиме варіант пропускання.
