Випадково побачив у програмі версії Delco_1212_test чудовуінструкцію з чималою кількістю корисної інформації, вирішиввикласти, тому що буває корисною і все зібрано в одному файлі
Завантажити можна з файлобмінника програми - www.ex.ua/19592047 (нам потрібен файл - Delco_1212_test.rar), а також у мене -yadi.sk/d/2jiWDT-TgLx2o або просто файл довідки -yadi.sk/d/n6-0BLQ1gLwz4 .

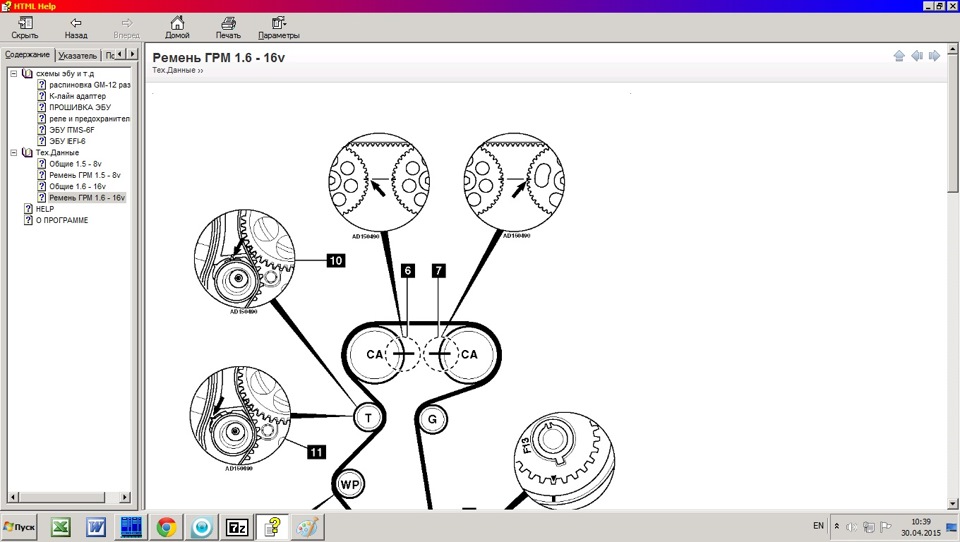

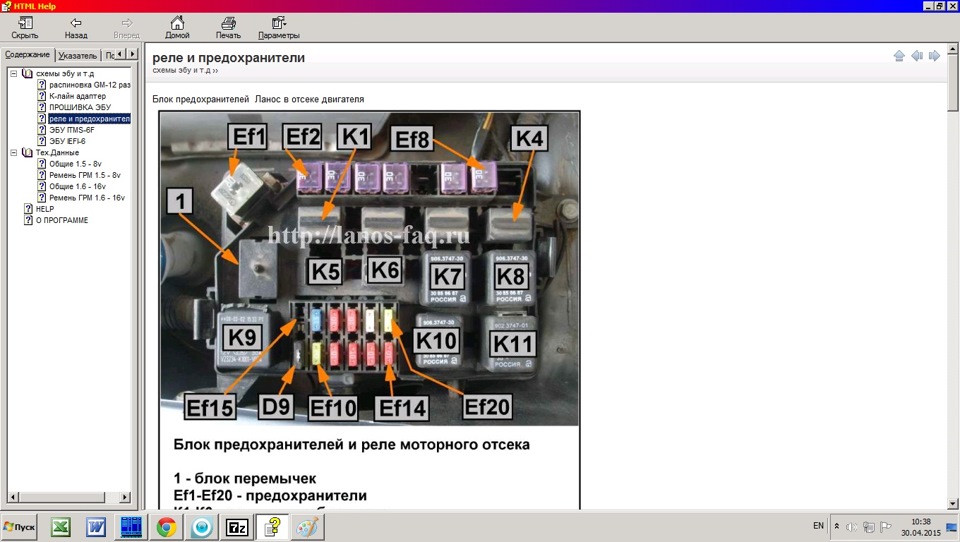

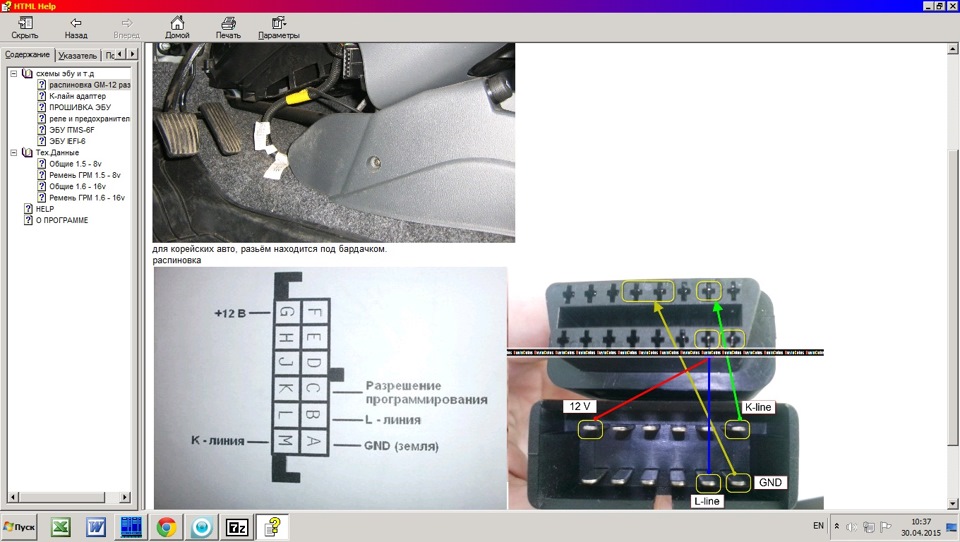

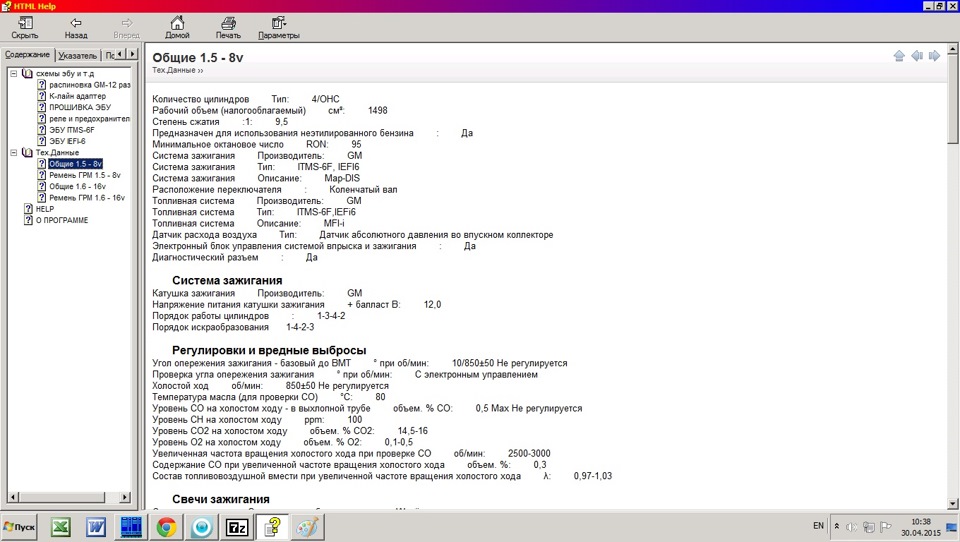

От скрини довідки:
Коментарі20
велике спасибі
Дякую, знадобиться
Допоможіть пізнати непізнані!
Тут шукай - www.google.com.ua/search?…Ch2IEQRt&biw=1366&bih=655
Та шукаю але ніяк ( В - Л-лінія, так розумію це 15-й роз'єм обд2? Тоді З це що таке? За описом на картинці не можу зрозуміти куди його тикати в обд2!da.d-cd.net/3f7b374s-960.jpgwww.suv-and-truck.ru/file…Image/OBD%20II/obd2_1.jpg
Пишу тут думаю може крім Вас хтось ще знає щось, стикався раптом. Але напевно мало хто читає (
Немає стандарту 100% для всіх. Є OBDII, і купа варіаонтів від виробників. Ще раз питаю, що тобі треба підключити? т.к. були випадки, коли в авто було переплутано контакти або їх не було. www.google.com.ua/imgres?…ObVp868usgCFSGOcgoduD4PSgМаксимум, що...
Та я хочу просто замінити колодку GM-12 на обд2, але не хочу щоб залишалися висіти в повітрі дроту. АБС (якщо є) 12 контакт і точно також подушки безпеки 9 контакт - це номери з обд2?
Ні, з ОБД1 або ЖМ12
ну ось 9-й на обд1 у мене є, діагностика подушок так розумію, куди його встромити на обд2?
Дивитись поки окрім до-лайну немає нічого, але раптом доведеться посерйозніше підключити, щоб усі піни були на місці. Просто якщо у штатній колодці вони є, напевно не просто так, а там хто його знає…
Ми говоримо різними мовами. Повторюю, в Ланосі є 3 блоки, які можна теоретично перевірити, все описав вище. У мене питання, а автосканер, який буде туди (у роз'єм) вставляться, вміє перемикати до-лінію на різні піни?
Ви до того що потім все одно під кожен сканер потрібен свій перехідник?
Який сканер? Якщо професійний, там все і так включено і зроблено, а якщо аматорський — буде затик у протоколах. У нашого ЕБУ протокол ALDL, якого мало хто знає і відповідно не розуміє. Навіщо вигадувати зайві контакти в роз'ємі авто, якщо я вже напис...
Як замість штатної фішки поставити обд2? Маю на увазі як перепинати всі інші дроти в колодку обд2?
Взяти розведення колодок і перепаяти. Все питання, що потрібно в результаті. Якщо тільки ЕБУ двигуна, тоді вистачить 3 дроти, але маса на 2 контакти. Дивимося перше фото з права.
Просто помітив що там не тільки 3-4 дроти в рідній колодці, а більше підвод. Так от як дізнатися куди який пхати крім тих що вже є на схемі наведеної Вами?
Якщо ЕБУ двигуна вистачить в 7 пін к-лайн, а живлення з прикурювача або як на першому фото. Інші піни за стандартом для різних пристроїв - АБС, подушки безпеки, шини КАН і т.д. Читаємо тут - www. google.com.ua/search?…LoxBeozyWWpt0kE1_xo6r8%3D
Це зрозумів, а ось знайти розпинування штатної колодки не можу. Чи просто не вмію шукати?
www.google.com.ua/search?…3#imgrc=oYjEmEKVwpPkFM%3A
