Вітаю! Як то літо для мене занадто швидко пролетіло цього року)Поринув у роботу, прокинувся а вже й середина серпня)
Давно відвідувала мене думка вбудувати підігрів в переднісидіння.До цього користувався накидкою, підключеною доприкурювача.Так як ця накидка була тільки в мене - передні пасажирикосо на мене дивилися в холодну пору року )))
Стимулом до цієї доробки послужила, знайдена в засіках, накидкарадянських часів.Зроблена вона дуже добротно.Проводу підігріву, навідміну від китайщини, вплетені в тканину.Зверху і знизуобігрівального елемента був матеріал, схожий на мішковину.

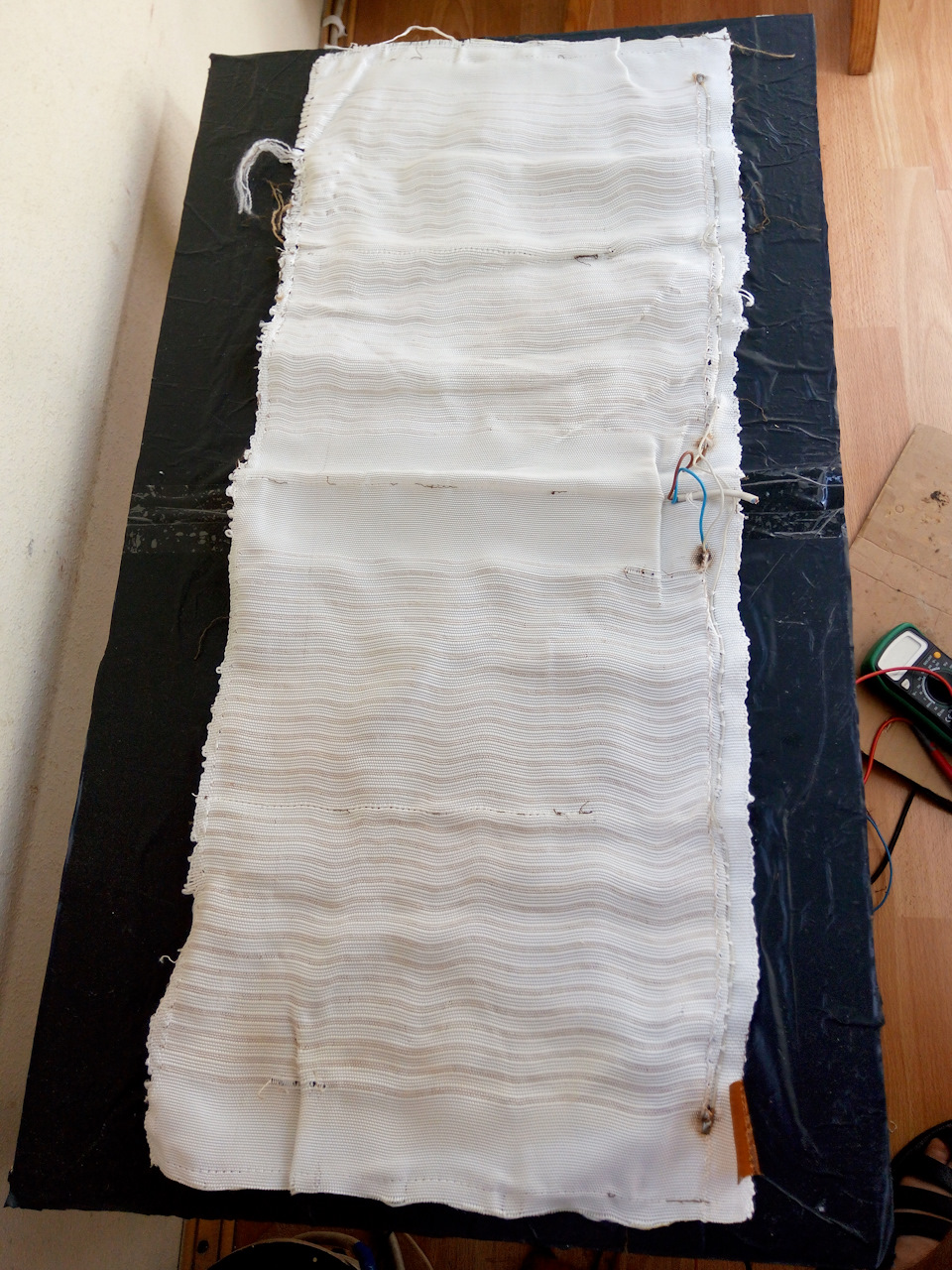

Нагрівальний елемент
Нагрівальний елемент виявився з двох частин, розділив його на двіполовини.
У деяких місцях було пошкоджено провід обігріву, який відновивпайкою.

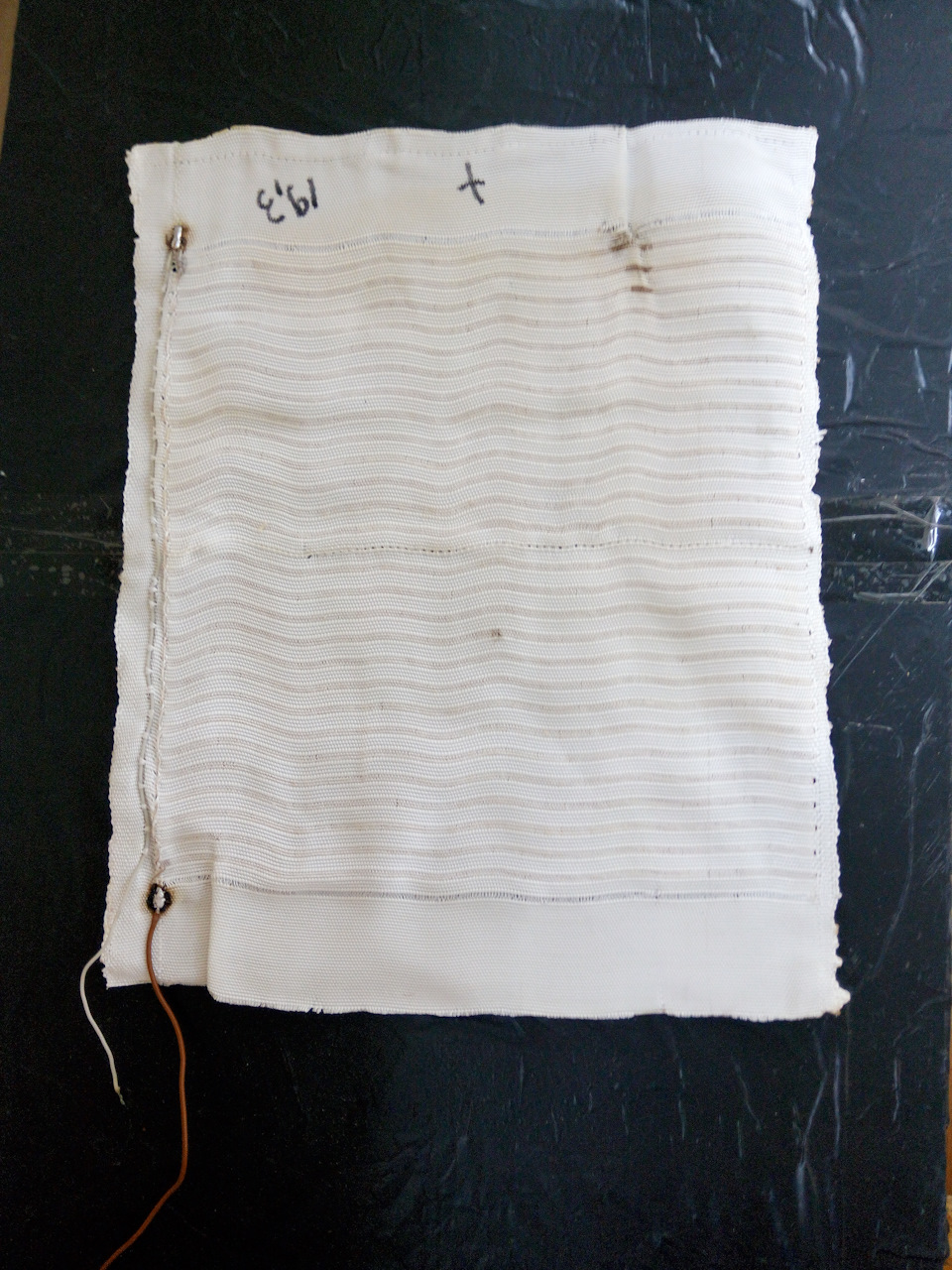

Половина нагрівального елемента на одне сидіння
Підключення робив через реле за схемою на фото нижче.

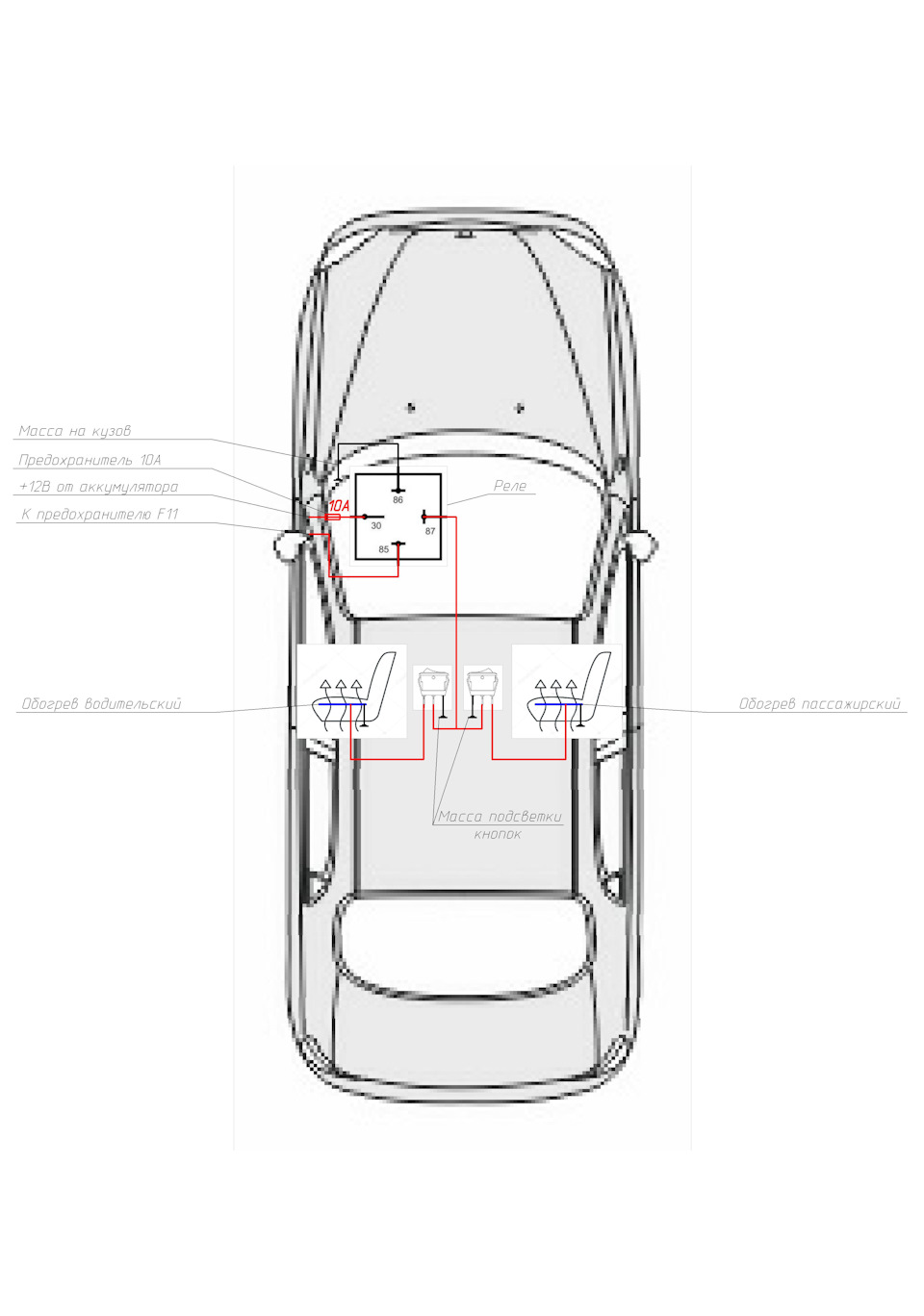

Схема підключення обігріву передніх сидінь. Постійний плюс взяв відтовстого дроту блоку запобіжників салону. Керуючий "плюс" приєднавдо запобіжника F11. Обігрів працює тільки при включеномузапалюванні.
Для можливості включення/вимкнення обігріву врізав кнопки вцентральний тунель біля ручника.

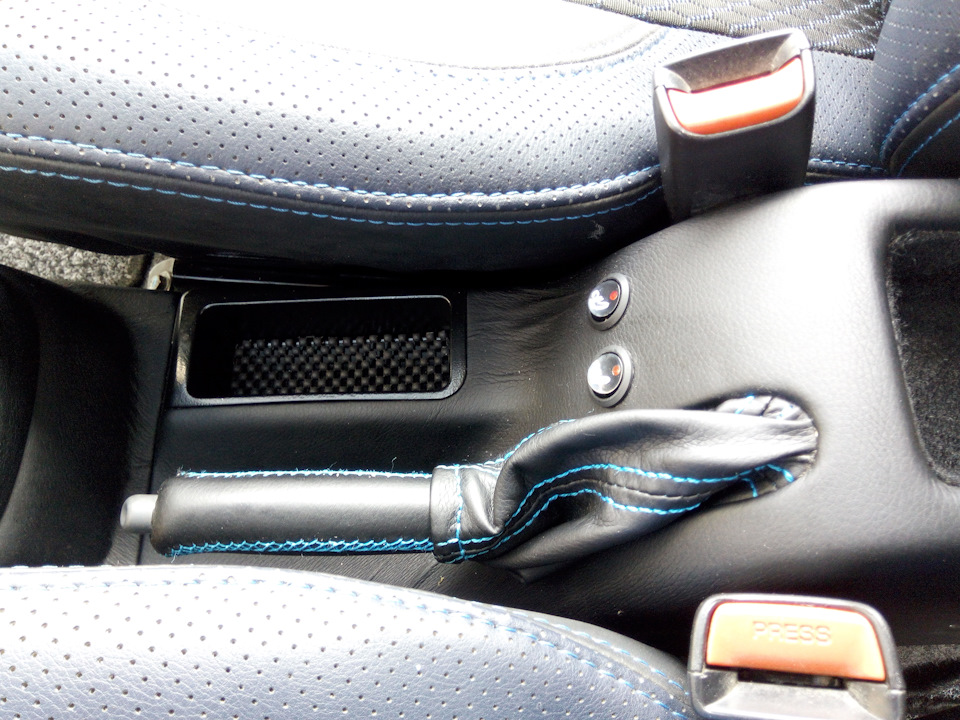

Кнопки включення/вимкнення обігріву сидінь.

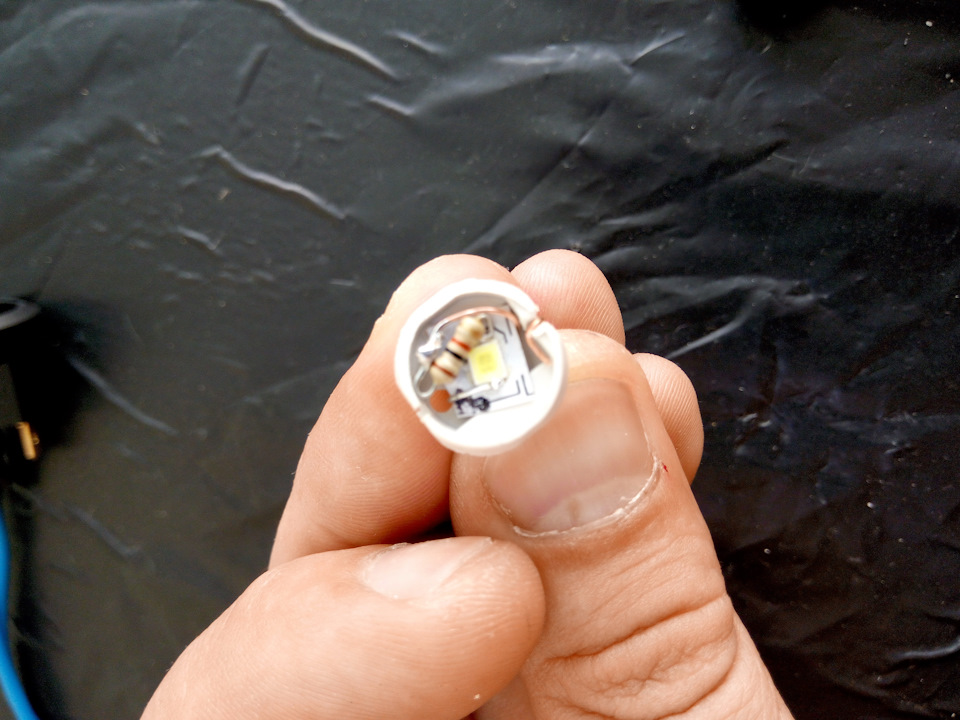

Трохи заморочився і наніс ще піктограми на кнопки)
Ручний розпис)
Реле із запобіжником закріпив у лівій ніші торпеди.
<Самі нагрівальні елементи, щоб не сповзали, пришив до сидінь підчохлами.
Пришитий обігрів. Обігрів спинок сидінь вирішив поки не робити.
До холодів готовий) Всім добра і добрих доріг!
