Доснащення. Опція 220 СИСТЕМА PARKTRONIC (PTS) W203

Перший нах!
Ну принаймні, я не знайшов жодного посту про дооснащення цієюфункцією нашого кузова.
Якщо знайдете, дайте посилання, я відредагую)
Але суть не в цьому.

У мене через рік експлуатації тачки не виробилася звичка догабаритів, а саме до кінця заднього бампера.
Було шалене бажання підключити камеру заднього виду, його я поки незакинув, а навпаки готуюся плотником до цього.

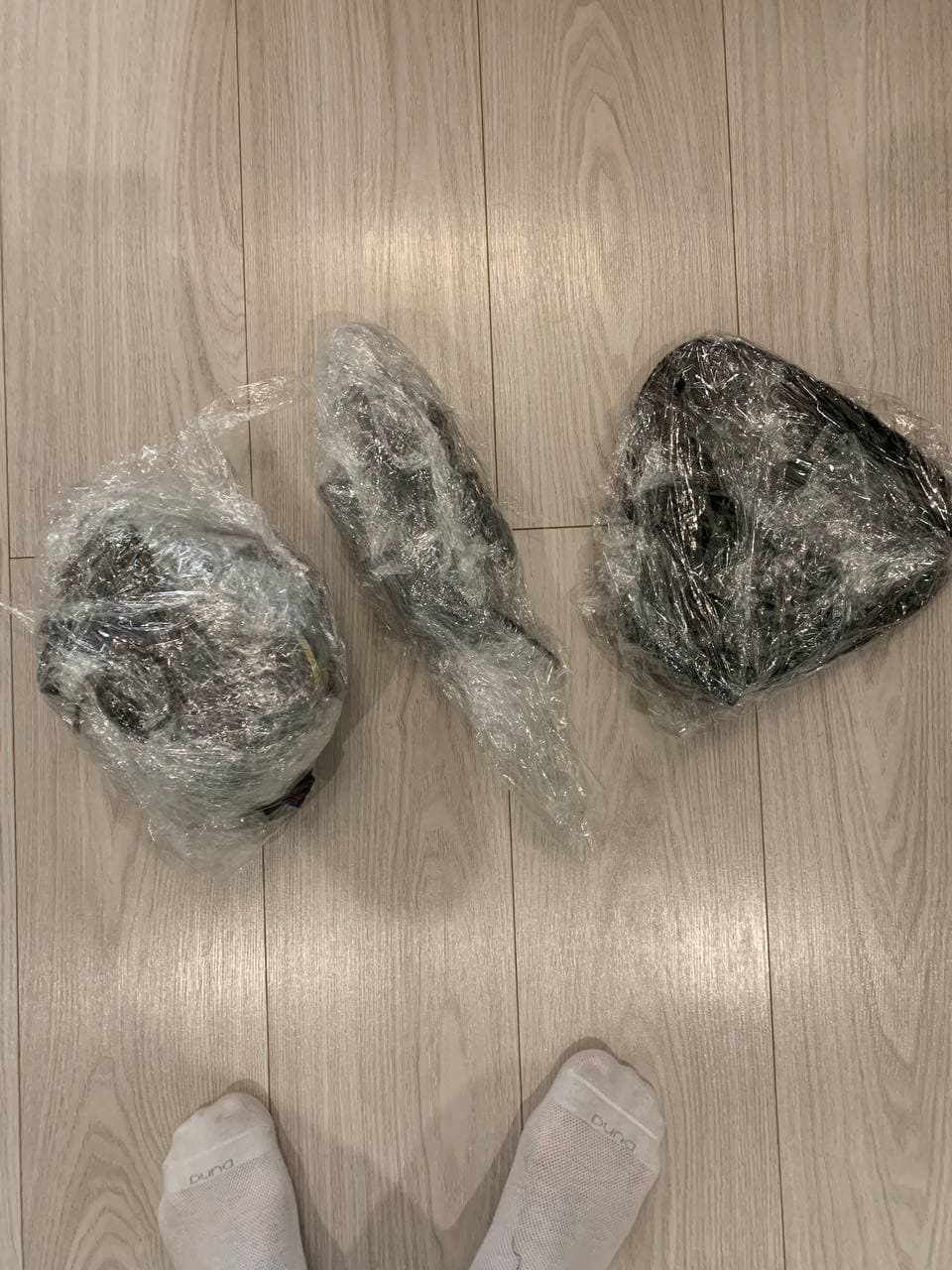

Тачка заїжджала на покрасу і мені треба було замінити переднійлівий хромовий молдинг. На розбірці, де я раніше купував Comandпідвернулися молдинги під датчики парктроніка і тут помчала. Довгіпереговори за ціною комплекту і за підсумком комплект потрапляємені за 220$, за умови, що я вишлю назад свої консольні кнопки і змене пивко). Замовляю не думаючи, чекаю доставку і починаюрозбирати коробку:
Усередині них — монітори, плафони, блок

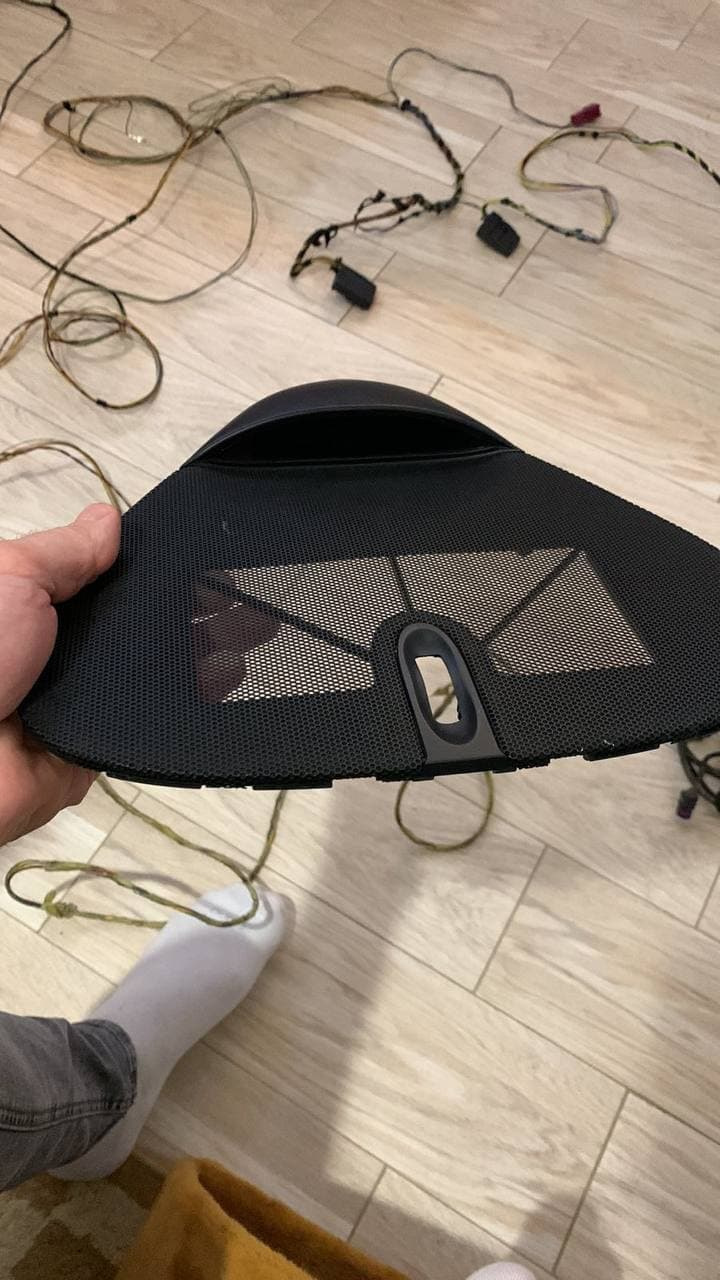

Це знято з тачки, яку розбирали, але у мене сірий салон і він меніне підходить абсолютно

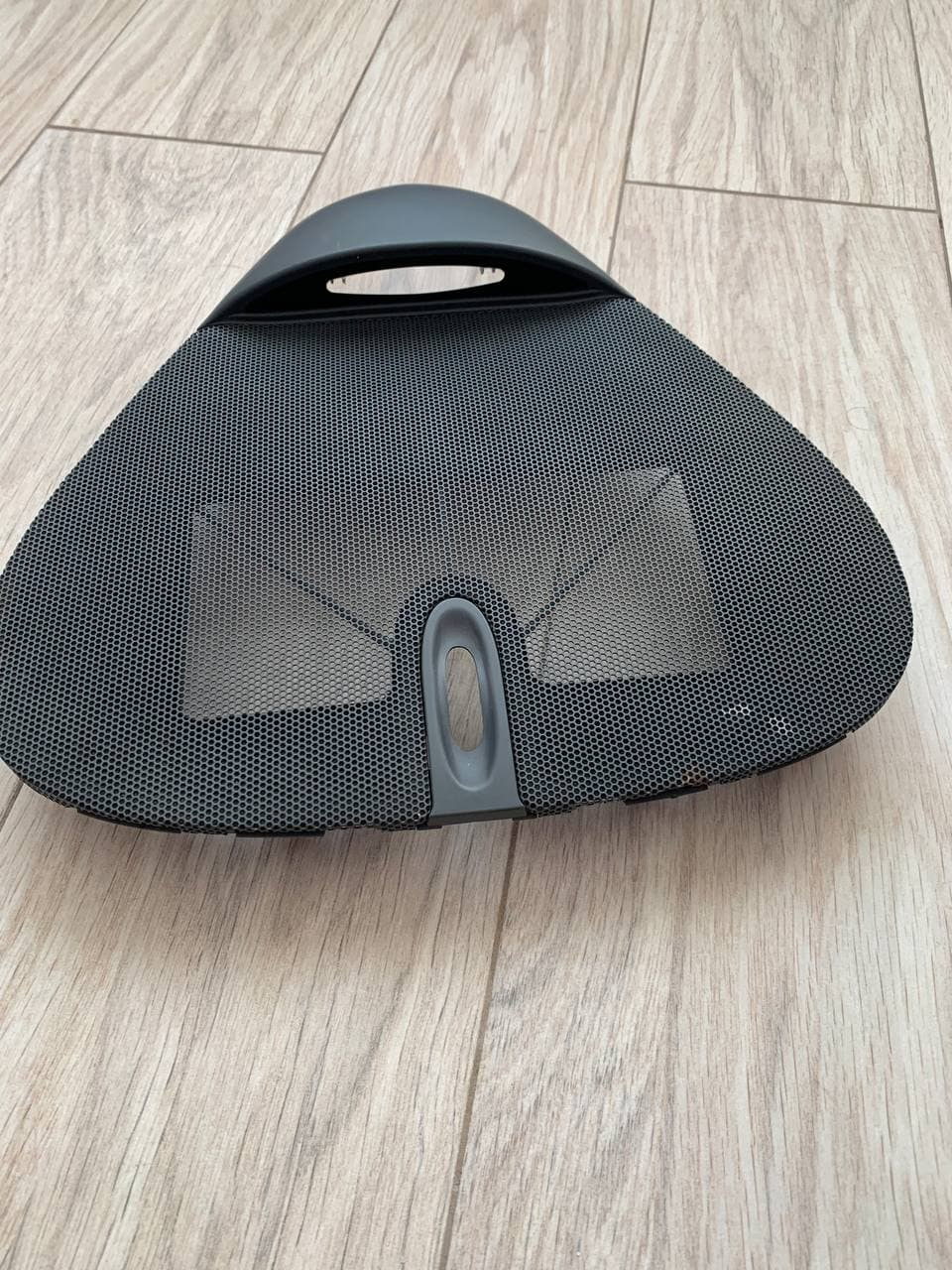

Єдина жива сіра накладка в Україні. І та з іржею і без фарби

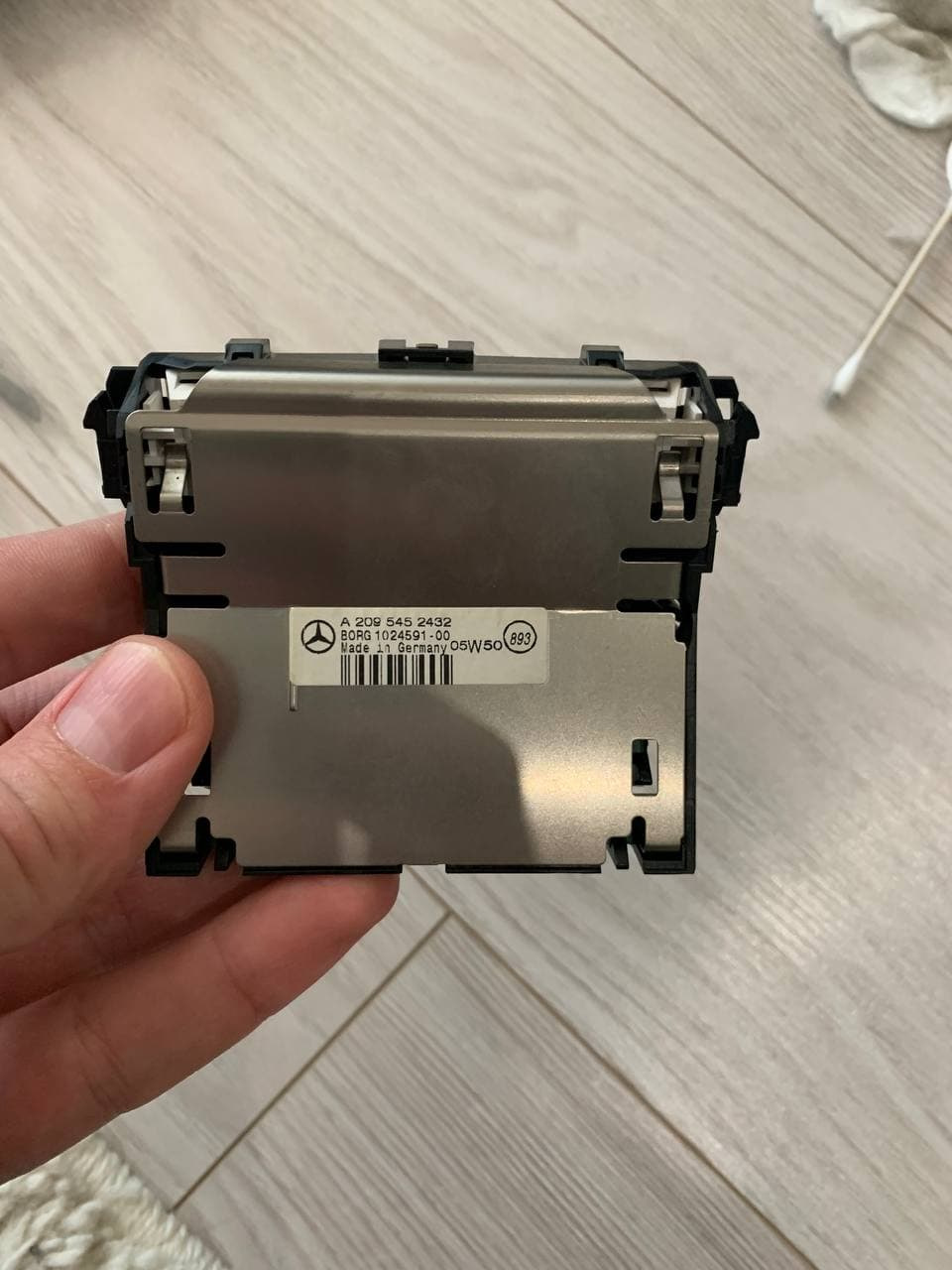

передній монітор
Блок кнопок з кнопкою вимикання парктроніка
Блок парктроніка
Молдинги в зборі з датчиками

Купа дротів
< /
Шляхом нескладних маніпуляцій, хвилин через 15 коси були розмотаніі на кухні була розкладена проводка. Після цього мені довелосячекати майже місяць, поки машину пофарбують, щоб розпочативстановлення цього добра. Найскладніше — розібрати салон (але можнаі не розбирати, як виявилося) розпаяти молдинги і зібрати все цедобро .

Отже процес:
1. Беремо молдинги та акуратно знімаємо хром.
2. Витягуємо датчики парктроників, розпаюємо посадкові місця.
Все це необхідно для того, щоб окремо фарбувати кожну деталь. Якщож ви знайшли молдинг у колір, або вам начхати на те, як це будевиглядати і працювати, перші 2 кроки можна пропустити.
3. Фарбуємо (у моєму випадку - передача в малярку)
4. Знімаємо центральну консоль. Я ще й підлокітник витяг і сіденькивийняв і задню полицю зняв, тому що впроваджував підігріви, сабвуфер і т.Д.
5. Потрібно зняти пластикову накладку, що знаходиться надпедалями.Це необхідно для протягування коси до передньогобампера.
6. Відкриваємо передній блок із запобіжниками, в салоні на підлогукладемо лампу і з підкапотки бачимо куди треба засунути дріт, щобзачепити кабель.
7. Чіпляємо, тягнемо. Вирізаємо в блоці запобіжників отвір у гумцідля того, щоб укласти кабель у заводське місце, далі розводимозалишки по каналу до фари і поки що залишаємо.
8. Знімаємо панель вентиляції, яка зверху - піднімаємо вгоруакуратно, викручуємо 4 шурупи, знімаємо нижню рамку. Простягаємокабель монітора, роблячи виведення кабелю вниз, по консолі (ззадуза магнітолою).
9. Піднімаємо підлогу водія і протягуємо кабель до короб-каналу, який розташований у порозі. Там же стикуємо з фішкою.
10. Там знаходимо клемник CAN-шини і запитуємо туди ще одну фішку іприкручуємо масу до підлоги.
11. Змінюємо блок кнопок на новий.
12. Збираємо передній монітор та панель вентиляції, підключаємо, закручуємо.

Вітаю, з передком закінчили. . Переходимо до заднього плафона.Знімаємо старий, запитуємо новий, тягнемо додатковий кабель підобшивкою стелі до задньої стійки. Від стійки спускаємося вниз допроводів, які йдуть із салону в багажник і там же простягаємокабель у район заднього SAM.
14. Акуратно відкриваючи короб-канал у порозі простягаємо залишкикабелю до заднього SAM.
15. Стикуємо фішку з п.13 з косою з п. 14 у багажнику.
16. Відкручуємо SAM і замикаємо в нього синю фішку. Залишки кабелюпускаємо під пластиковою обшивкою багажника в район задньої правоїфари до вентиляційного отвору (воно у вас закрито гумкою).
17. З боку заднього бампера простягаємо через цей отвір і стикуємоз фішкою з п.16.
18. Повертаємося назад до педального вузла і починаємо, думати, куди б сховати блок парктроніка.
Я його сховав під накладку, яка знаходиться під кермом (за блокомсалонних запобіжників).

Далі запитуємо датчики переднього і заднього бамперів, стикуємо всюцю справу в підкапотці і багажнику, збираємо машину. Я сподівався, що зараз включу Xentry (DAS) ) і все активую, але як завжди, не всетак просто.
DAS матюкався на те, що підключення до блоку немає, хоча активаціїбули прописані в блоках.
Я вже подумав, що моєму OpenPort гайки і його доведетьсядопрацьовувати, але на допомогу прийшов SKar777
Він віддалено підключився і намагався танцювати з бубном протягомкількох годин.
Через пару годин було ухвалено рішення перевірити харчування, щоприходить на блок і тут я зрозумів, що це епік фейл і я забувштовхнути запобіжник. Потрібен на 5А, сідає в 13 місце. Але і це невирішило проблему ... Харчування на блок не приходило, благо щомультиметр лежав в машині. Методом дедукції я зрозумів, що непоганобуло б на такому вузлі мати реле. Загуглив, зрозумів, що воно там єі почав його шукати. Як не дивно, нове оригінальне реле було вмагазині поряд з будинком. Було встановлено за хвилину іурррааааа!
Харчування з'явилося і екран заробив

Далі робимо тест через блок Parktronic у DAS

Лівий працює
Правий теж
Повертаємо голову назад і бачимо ще один удар нижче пояса — задніймонітор не працює:
Хрін вам, а не задній парктроник
>

Намагаємося щось наклацати в DAS, плюємо, йдемо спати.

Шляхом довгих переговорів з моїм Бро Runwildstayaliveбуло встановлено, що якби у проводці був урвищ, то не працювала бвся система. Тобто, помилку треба шукати в плафоні, або впроводці.
Для підкидання іншого плафона ресурсів не було, а проводка, як випам'ятаєте, йшла через стелю, в стійку, потім в багажник, потімназад в салон, у поріг та під рульову накладку. Розбирати її недуже хотілося і наступного дня, я знову взяв DAS, заліз утестування блоку парктроніка та зробив тест усіх датчиків. Сталозрозуміло, що датчики всі працюють і реально треба лізти в плафонабо в проводку. Витягнувши плафон, я побачив, що саме всередині, наплатах відпали фішки, після чого видихнув з полегшенням, розуміючи, що розбирати салон мені не доведеться. Акуратно витяг з плафонавідключені фішки. > Розібрав плафон

Одна фішка знаходиться на верхній платі
Друга ось там внизу
Знімаємо плати, стикуємо фішки збираємо, підключаємо.
> Результат порадував:
Монітор таки засвітився

Збираємо плафон у купу, вставляємо на місце і радіємо:

Перемога ааааааааааааа! Якщо вам пощастило як мені, то покупкакомплекту не складе вам труднощів. Для тих, хто збирає всечастинами, я спробував зібрати Список необхідних запчастин:
1. Блок управління системи PTS - A2035454932 (на правому та лівомукермі блоки однакові)
2. Кабель від блоку управління в CAN шину A0005404505 з роз'ємомA0305452828
3. Кабель від блоку на масу із звичайною круглою клемою номер незнайшов.
4.Кабель від блоку управління до заднього SAM A0005402705 зроз'ємом A2105450803
5. Джгут електропроводки, що йде порогом — A2034401006
6. Блок вимикачів з кнопкою активації PTS — A2038709610 9174 (оБІГРІВ СИД., СИСТЕМА РARKTRONIC(PTS), ПРОТИВУГ.СИСТ.)
7. Кабель від переднього монітора до блоку управління - A 203 54064 09 з 3-PIN роз'ємом A0295455528
8. Кабель від заднього плафона з монітором до блоку управління -A0015455140
9. Датчики Parktronic перед 6 шт. + задні 4 шт. A0015427418A0035428718 A0045428718.
10. Панель вентиляції з отвором під екран парктроніка -A2038300818
11. Екран парктроніка передній - A2035450332
12. Плафон задній з екраном парктроніка - A2108203601
13. Коса для переднього бампера - A1405403381
13. Коса для заднього бампера - A2035400106
14. Реле парктроніка для заднього SAM - A0019844429
15. Нові молдинги для переднього та заднього бамперів з отворамипід датчики парктроніка.
16. Запобіжник на 5А — встромляється в 13 гніздо в задньому SAM. Доречі, про решітку вентиляції. Вона була коцана. Рішення – наждачка, шліф-машинка, пофарбування. Для того, щоб "потрапити" в ріднийсірий колір, вам необхідний розчин у співвідношенні 90% грунтовки і10% лаку. Може кому буде корисна ця інфа. ТаNavari
Всім добра!
