Усім доброго часу доби.
Знову в наші краї несподівано в грудні прийшла зима, а в січні ще йсніг випав)
Поки що роботи з кузова і салону зупинилися - не знайшов ще охочихповарити мені кузов (ну тобто не мені, а УАЗу) Та й працювати вмороз, нехай і -5...-10, не дуже приємно...
> Займаюся потихеньку електрикою — почав втілювати в метал (авірніше в пластмасу) коробочку запобіжників.Ось за такоюсхемою:

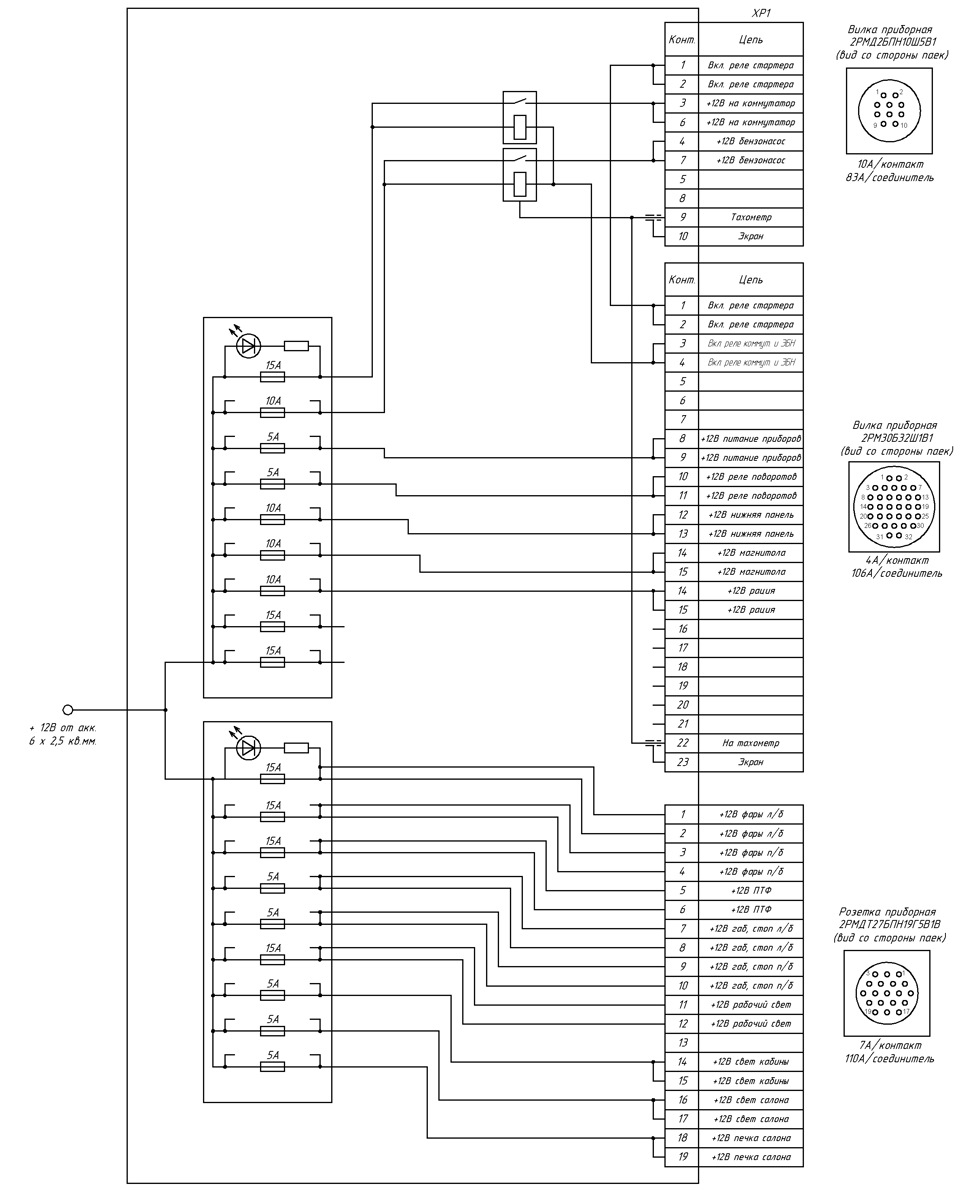

Схема коробки.
У коробці буде два блоки запобіжників по 9 шт. Виходи з нихпускаю на роз'єми типу 2РМ, знайдені в старих запасах.Там же плануюпоставити пару реле для включення комутатора і ЕБН.
В якості реле ЕБН збираюся поставити саморобне, зроблене на основіось цієї схеми лише трохи зміненої під себе, так би мовити.br/>
Паралельно кожному запобіжнику ланцюжок "світлодіод-резистор" дляіндикації перегорання запобіжника.
Виходить така конструкція:

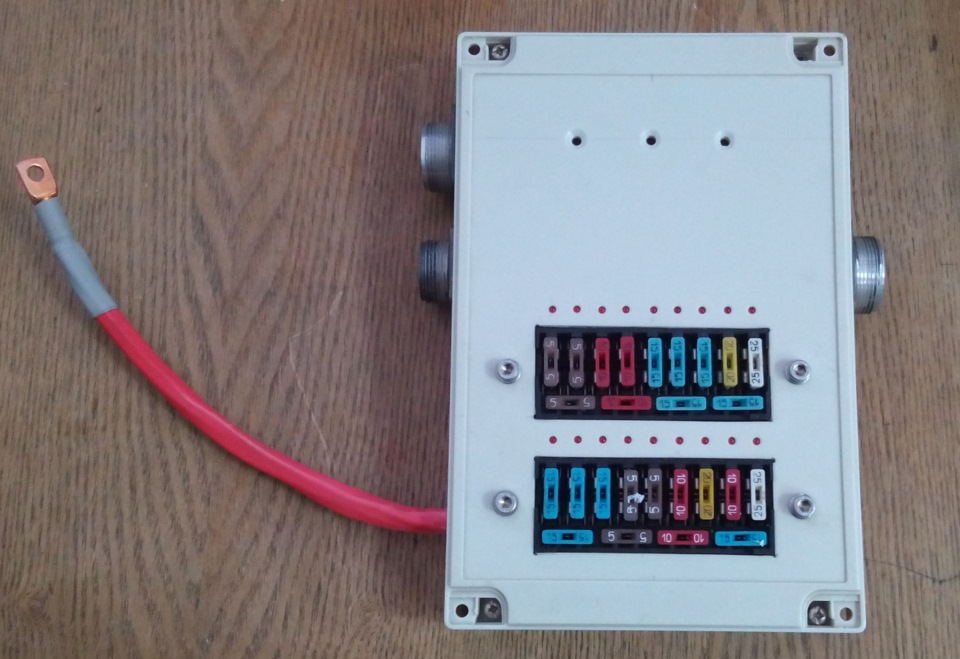

Вигляд спереду.

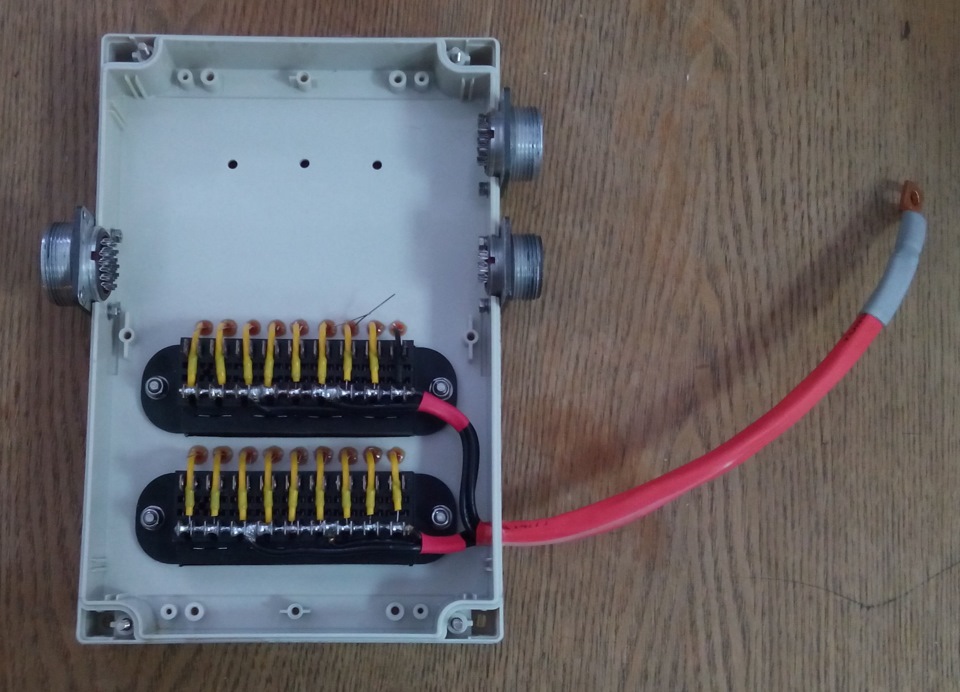

Внутрішній монтаж . Початок.
Два запобіжники залишилися поки вільними — не придумав, що на нихпосадити. Може хто має ідеї?
Коментарі8
Стягнув в закладки!Респект!
милі роз'єми)))
Молодець. Хороша робота! Тепер у себе буду в короб ховати)))). До речі де таку коробку знайшов? А з приводу вільних місць тобі вирішувати. Я на всі споживачі запобіжник ставив. У мене з 26 тільки 2 вільно)
Це ще тільки початок) Зараз заштовхую туди дроти - веселе заняття) З приводу корпусу - брав у нас на радіоринку, правда забрав його останній тоді. Ось начебто він на сайті виробника www.sanheencloe.com/en… .ba&Productid=135Можна спробувати пошуком Sa...
Мені якраз за розмірами підійде. Туди релюшки закинути і силовий запобіжник від газелі. Тільки індикацію я б зробив через кнопку, а то діоди, що постійно горять, не дуже)
А діоди не будуть постійно палаючими - вони паралельно запобіжникам стоять і запалюються тільки при перегоранні запобіжника. Є навіть промислові запобіжники з вбудованими індикаторами, але я про них пізно дізнався - вже стояли ці світлодіоди) За поси...
ясно. з телефону сидів не розглянув фотки). Замок запалення рідний? Я восьмеричний поставив і розділив на 2 підживлення запобіжники. магнітола, прикурювач і т.д.).
Замок поки рідний, там подивимось. Я із замку мінус даватиму на 4 реле, які включатимуть приладку, комутатор, насос і стартер. Решту повз замк. А ось про двірники я щось забув) Напевно запитаю разом з приладкою .
