Три місяці тому поставив я на УАЗку новий генератор. Начебто всебуло нормально. Але не довго. Наприкінці вересня на одному звиїздів на природу, вірніше вже коли додому збиралися, побачив навольтметрі 12В при заведеному двигуні.Зарядка зникла.Доїхав наакумуляторі, благо не далеко справа була.У наступні пару виїздівкраще не стало.З включеним ближнім на 8В додому приїжджав.
Потом раптово поставив машину на кузовні роботи і було не доелектрики.
Вчора ось спромігся зняти регулятор, тому що основна підозра нанього була (ще думав, може шків прослизає, але це б якось піднавантаженням виявлялося)
<
Розтин показало, що пацієнт мертвий.Ну чи покалічений, принаймні:

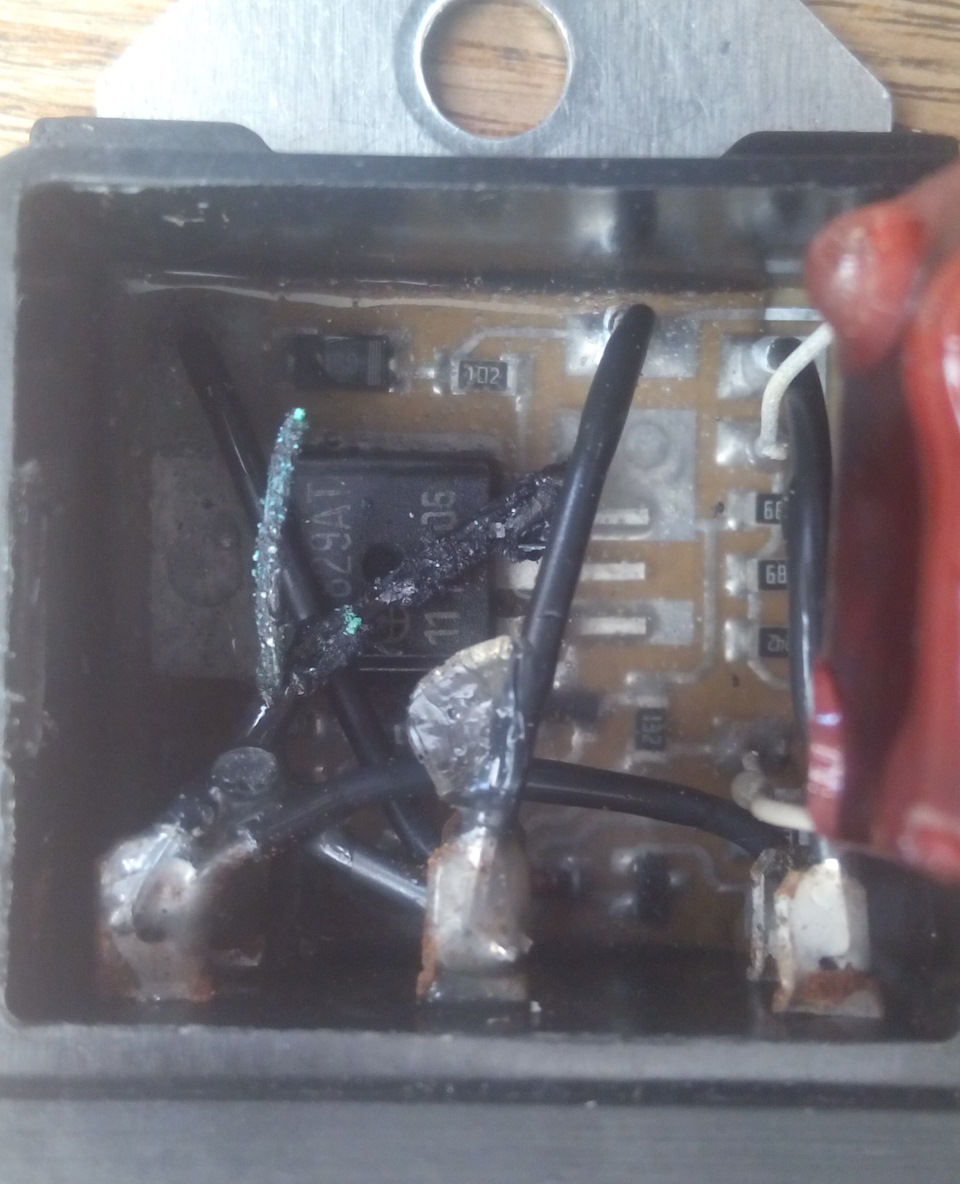

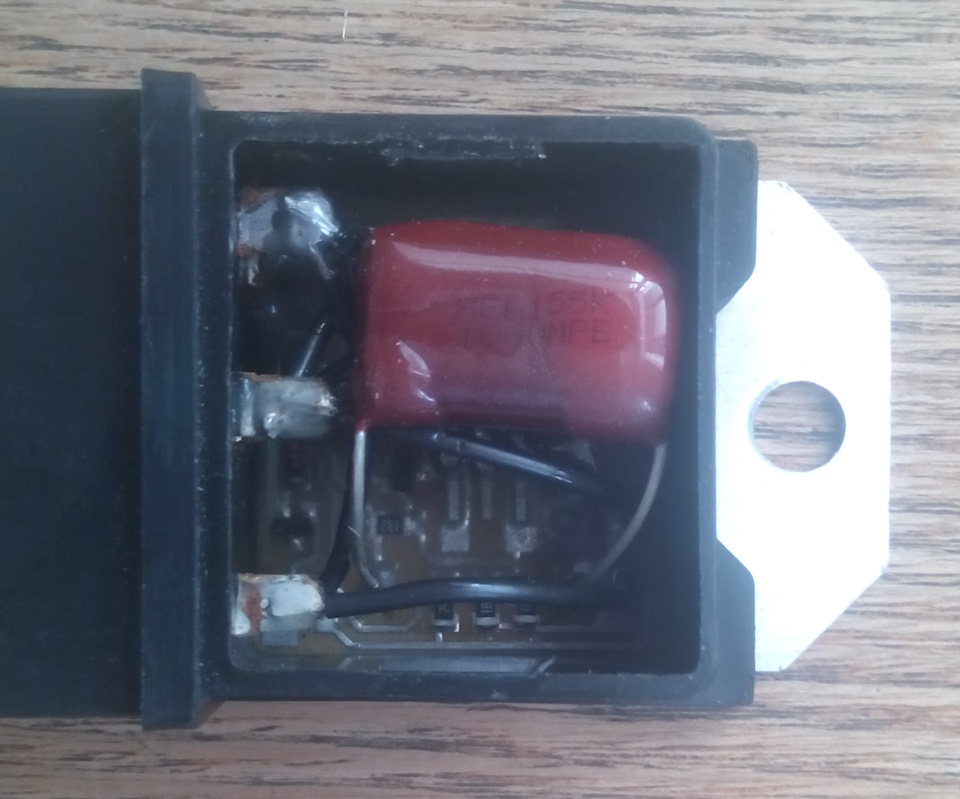

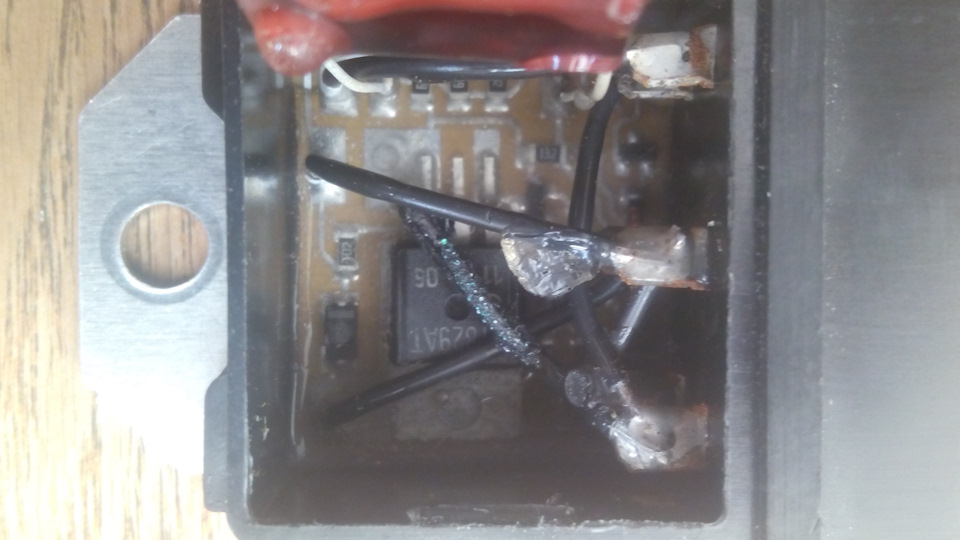

Кришка знята, є потемніння і характерний запах. Провід відмінусового контакту:Тут видно погорільця. Перегорів і окислився дотого ж. Зняв корпус з алюмінієвої основи, щоб легше добиратисябуло:

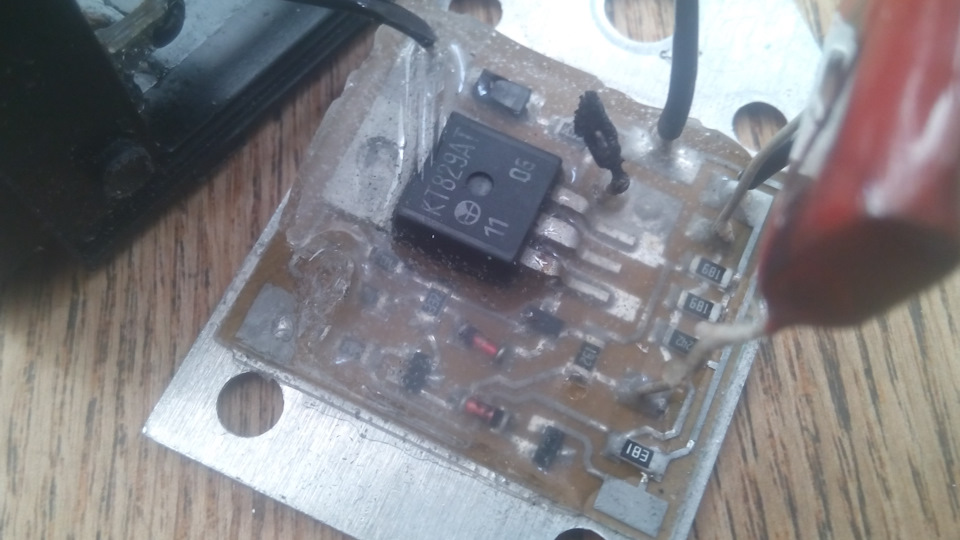

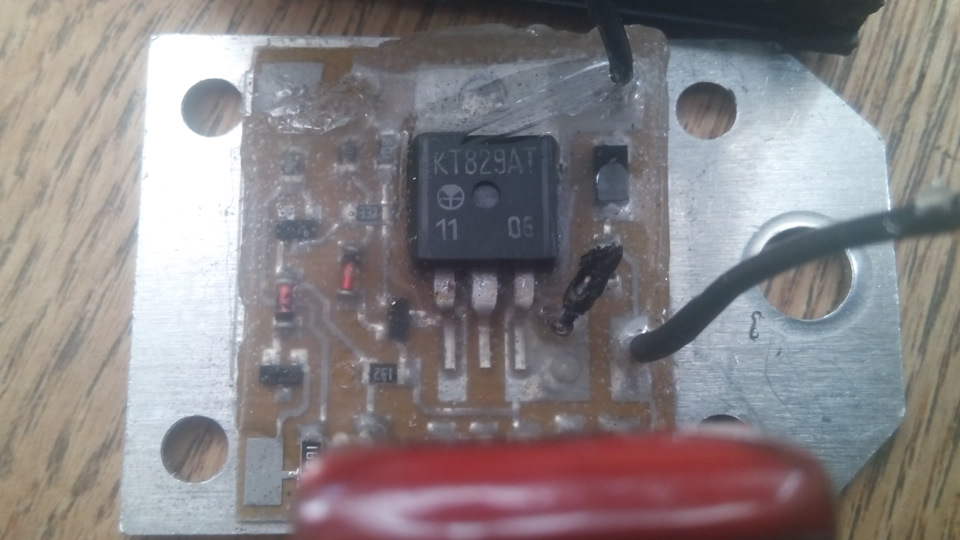

Без корпусу. Праворуч від силового транзистора залишок дроту. Трохипід іншим ракурсом. Продзвонив напівпровідники — начебто всі цілі, принаймні явних пробоїв і урвищ немає. Заодно змалював схему, сподіваюся не помилився ніде:І ось подивившись на цю схему і схему, за якою я його ввімкнув (є в попередньому записі в БЖ) у меневиникла думка:виходить, що при включеному запаленні і не заведеномудвигуні, коли напруга бортмережі нижча від порога спрацьовуваннярегулятора, силовий транзистор повністю відкритий і струм черезнього і обмотку збудження генератора нічим не обмежений (крім опоруобмотки і проводів) десь у момент включення запалення провідник таперегорів. Чомусь саме мінусовий. При тому, що мінус сидить і наалюмінієвому фланці, прикрученому до перегородки в салоні. Мабуть, через фарбу не було контакту. Бачив я в неті схеми, в якиххарчування на регулятор подається через резистор або лампочкупаралельно з резистором. Але бентежить, що цей резистор із обмоткоюзбудження створить дільник напруги і скільки буде на регуляторі –не зрозуміло. Можна поставити резистор після регулятора, такначебто правильніше.
Взагалі спробую днями відновити і перевірити регулятор, а навихідних вже експериментувати з обмеженням струму.
Ну і запитати його бажано через запобіжник …
Як говориться, всім добра і правильної електрики)
