31. Панель приладів. Балівство.

Доброго часу доби всім, хто зайшов.

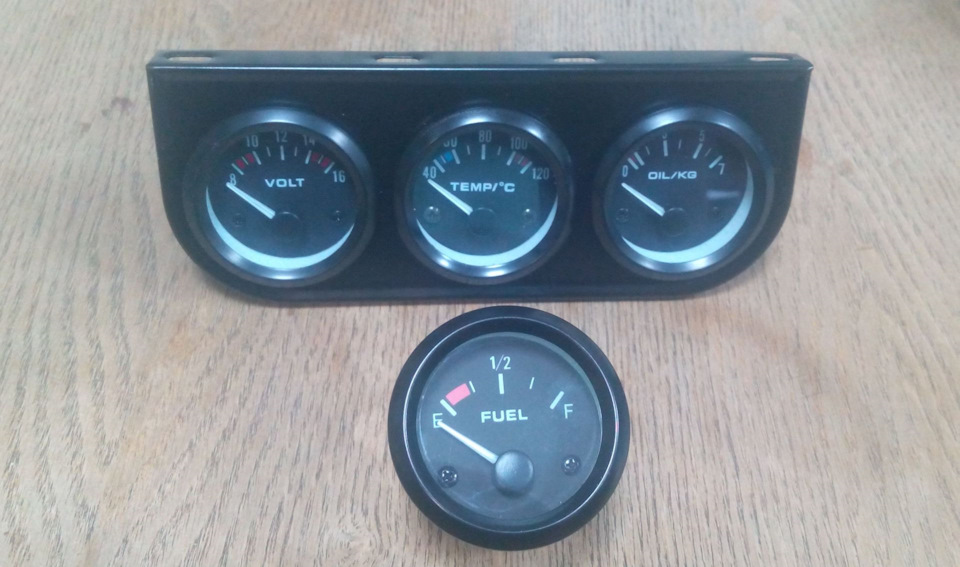

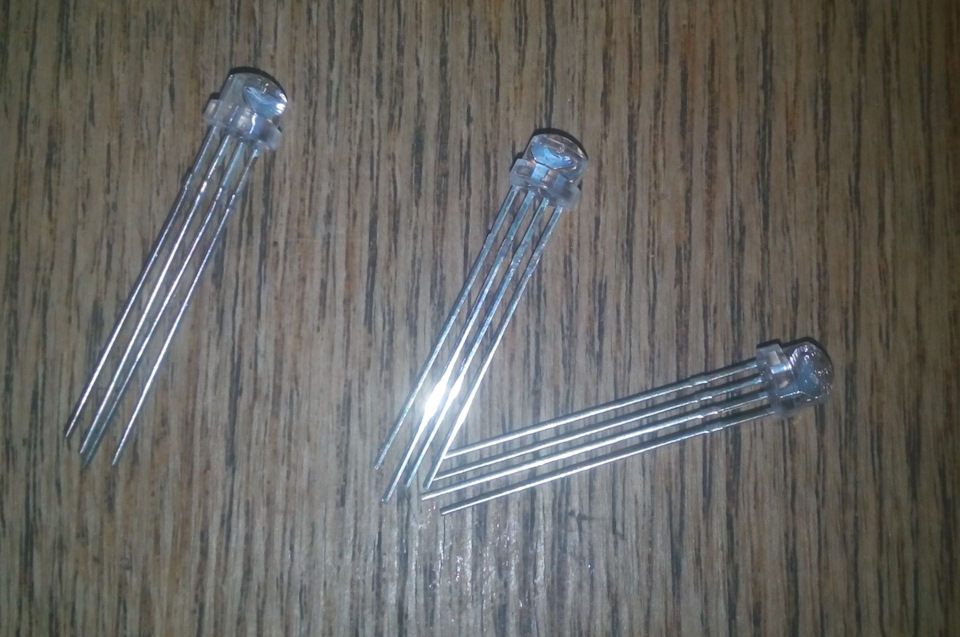

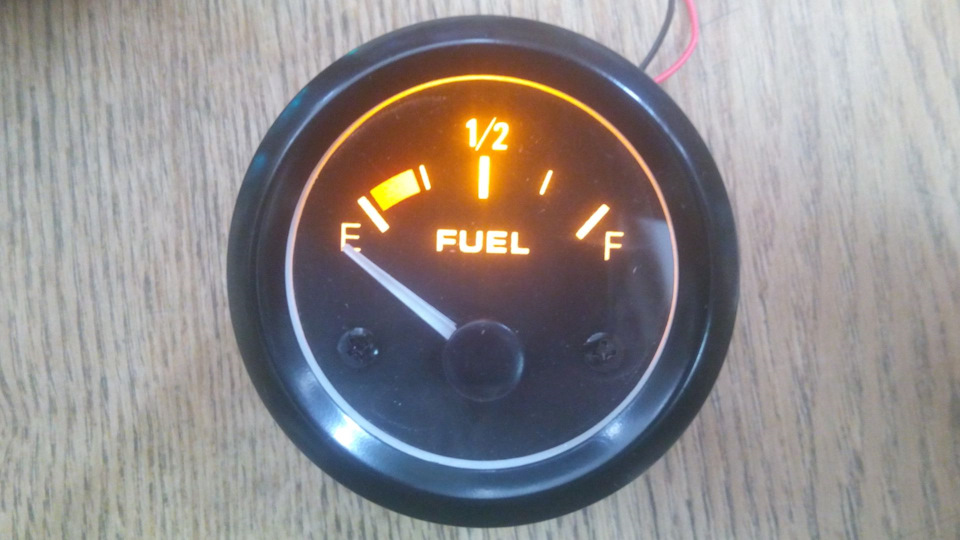

Приблизно рік тому у нашого колеги A1ex62 У бортовикупобачив запис із цікавими приладчиками для УАЗу. Але замовив і собітакі, побалуватися так би мовити.Прилади прийшли, були частковоперевірені і лягли вбік, оскільки, як завжди, були справиважливішими. Зроблені вони досить акуратно, можливо навіть несильно брешуть у показаннях (принаймні вольтметр показував доситьточно). Але ось підсвічування мені в них трохи не сподобалося, вонозвичайно краще, ніж у рідних приладах, але все-таки навіщо товаришікитайці поставили в них вузькоспрямовані світлодіоди - загадка, адже зі світлодіодом, у якого кут 120°, набагато рівномірнішевиходить. З жовтим:Купив RGB - світлодіоди з широким променем, осьтакого плану:
>

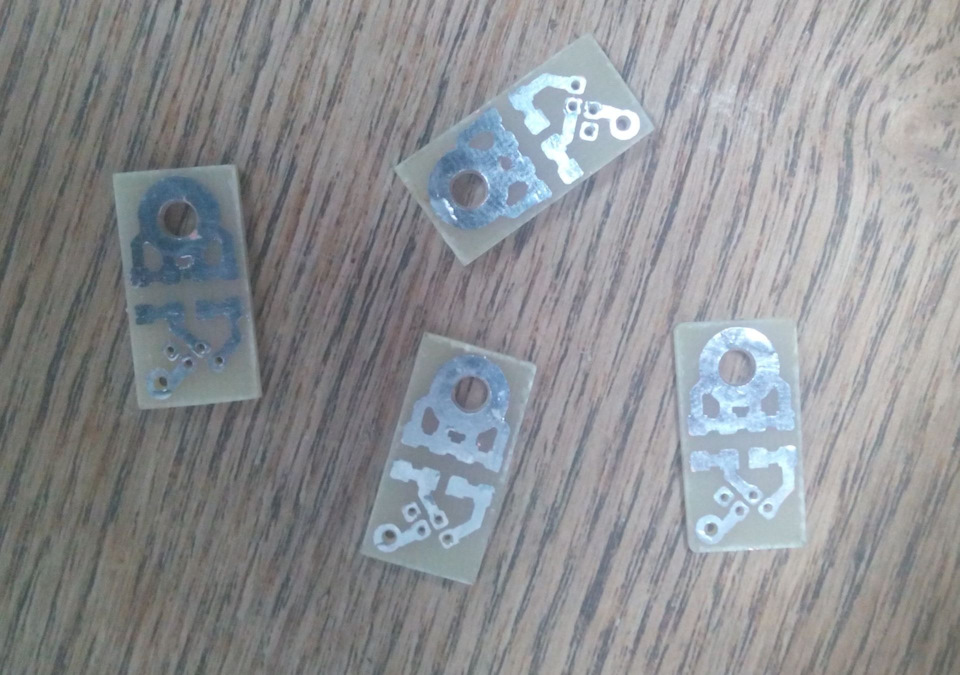

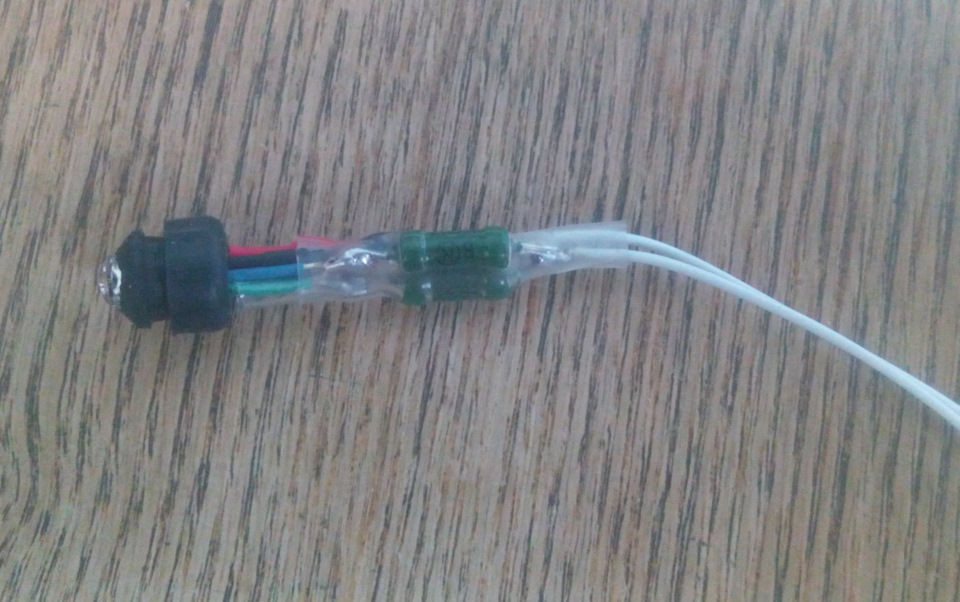

Спочатку думав робити схемку на контролері, який керував бикольором залежно від значення параметра, що вимірюється, абонаявності сигналу аварійного датчика. Схемку намалював, навітькілька плат встиг витравити. А потім подумав — до чого такіскладнощі? 4 контролери, програма (а то й різні), та й червонийкристал у цих діодів виявився не дуже яскравим — днем​​підсвічування від нього і не видно, сенсу немає робити такуаварійну сигналізацію. Зробив начіпним монтажем:Збірка зісвітлодіода і трьох резисторів. Негарна. А негарна конструкціяпогано працюватиме, як відомо. Треба зробити щось середнє міжпершим варіантом та другим. Щоб було і красиво, і просто. Щосьсереднє вилилося в такі маленькі плати під світлодіод і дві париSMD резисторів:На корпусі приладів біля отвору під світлодіодпідсвічування було виявлено. Отвір, в який просилася різьбовастійка, яку за невеликим ескізом виготовив токар на роботі:Отворина задній панелі. Ескіз стійки. Готові стійки. Загалом стійки булиуспішно вкручені в прилади (і навіть жодна не втрачена і неполамана), на них посаджені плати (чомусь не знаходжу фото плати наприладі) і все це перевірено від блоку живлення. На світлодіоді язадіяв синій та зелений кристали – вийшло щось середнє міжблакитним та бірюзовим. Ось так воно світить:Підлітка. На крайньомуправом рідна порівняння.

Після зняв розміри зі штатної панельки (сподіваюся ніде непомилився :-) ) і зробив модель у соліді:

Моделька.

> За моделькою зробив креслення:

Креслення. Передню зовнішню кромку заокруглити за бажанням
Знайшов шматочок фанери з цікавим малюнком волокон, здер парушарів, щоб отримати потрібні 7-8мм, трішки зашкурив її, вирізавдеталюшку по кресленню. Різав ножівкою по металу з дрібними зубами, але все одно з нижньої сторони трохи сколів вийшло. Ну та гаразд, видно не буде. Отвори свердлив коронкою, коронка дешева, відповіднокрива, але загалом вийшло більш-менш. Фаску зробили на фрезерномуверстаті. Вручну я її рівно не зробив би. Потім фанерку заморивморилкою під червоне дерево і покрив лаком (шарів сім вийшло зпарою проміжних шліфовок) Вийшла ось така буратина:Панелько. Трохиінший ракурс без відблисків.
Закріпив прилади, напаяв дроти. Провід сховав у термоусадку і вгофру. Гофру закріпив хомутиком. На кінці джгутика напаяв роз'єм.Вийшло якось так:Зібрана панель. Вид ззаду. Схема розпаюванняроз'єму. Щоб не забути. Ну і загальний вид на панель:Якось так ...Увечері з підсвічуванням. > Тепер залишилося дістатися до гаражана вихідних, напаяти роз'єм у відповідь і поставити нову гламурнупанель)
А ще якось поставити датчики під ці прилади, вони начебто якрізьбленнями відрізняються. Може хто знає, які різьблення наштатних уазовських датчиках тиску і температури?
Ну і для підключення сигналів від аварійних датчиків (які йшли навбудовані в прилади лампочки) були куплені два блоки контрольнихламп від Хантера, які теж потихеньку переводяться насвітлодіоди)
Загалом чекаємо сонячних вихідних)))
PS Частина фото зроблені на цеглуфон, тому трохи мутноваті ... Щосьліньки на старість років із собою дзеркалку весь час тягати)
