Поки машинка стоїть у гаражі і чекає потепління, щоб можна булозайнятися салоном, вирішив допрацювати світильники, а самепоставити в них стабілізатор.
Самі світильники я зробив давно і зробив їх на світлодіоднійстрічці, а струм через неї залежить від прикладеної напруги:якщопри 12В через них тече 250мА, то при 14В вже близько400мА.Відповідно якщо їх використовувати на заведеній машині, тодовго вони не проживуть.
Стабілізатор зробив на мікросхемці LD1085 від ST Microelectronicsза типовою схемою, розрахував його приблизно на 11, 6 В.Заморочуватися зі стабілізатором струму не став, тому що для ньогодовелося б перепаювати резистори на стрічці. Підключив, перевіриввід блоку живлення - все працює, при вхідній напрузі вище 12, 5Ввихідне стабілізується і струм через світлодіоди не перевищує250мА. Єдине забув поставити на платі захист від переполюсування, тому довелося ставити діодик на пелюсток .

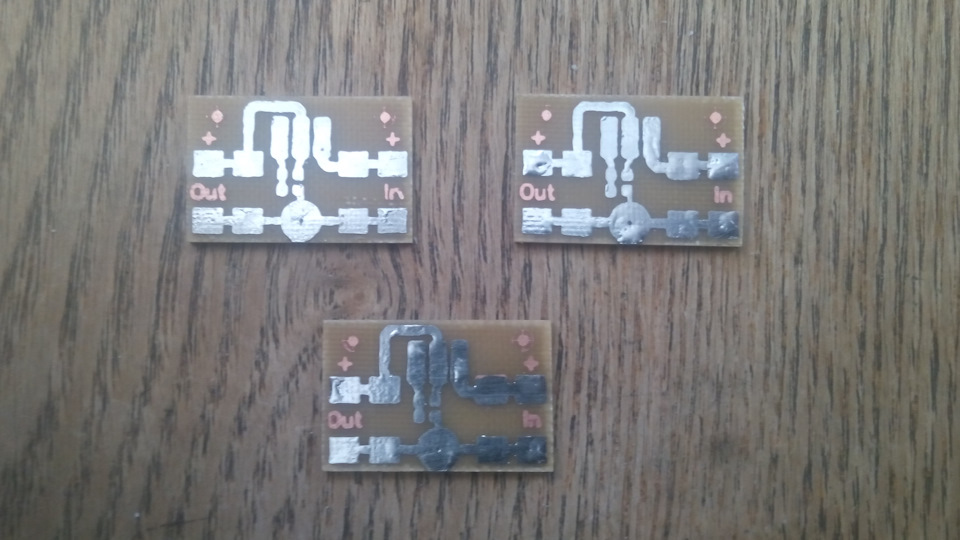

Плати.

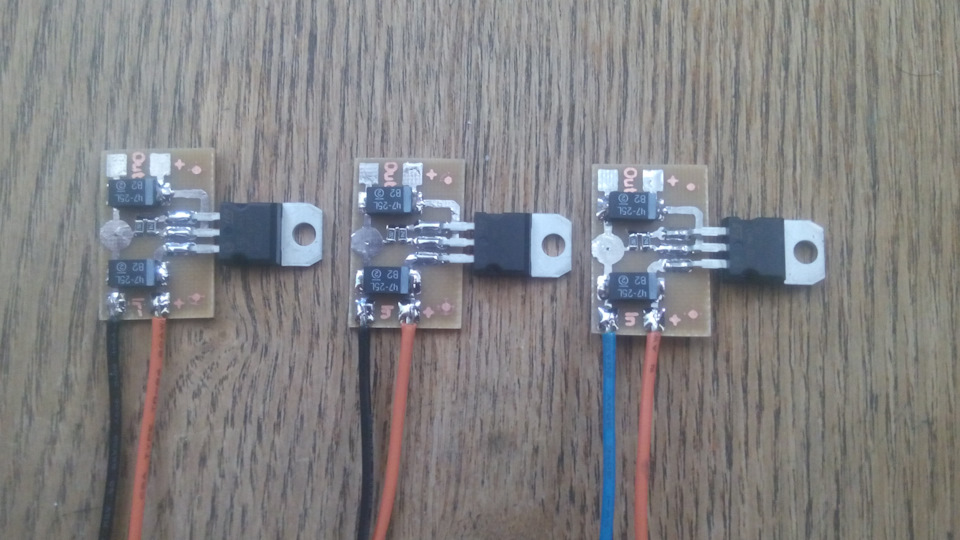

Плати з елементами.

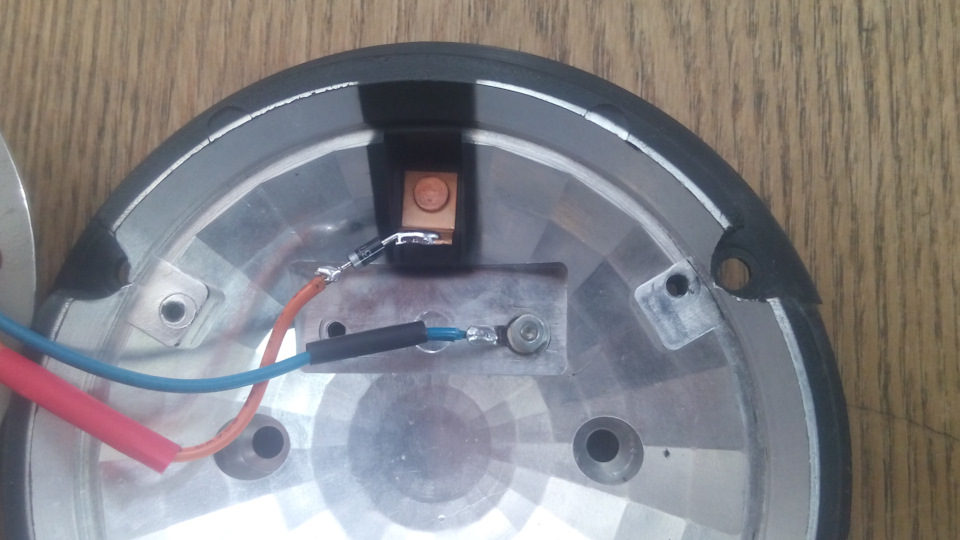

Розпайка проводів та діода.
З діодом вийшло не дуже, звичайно, але думаю, що поживе якийсьчас.
Плати спочатку планував кріпити гвинтом, але вийшло так, що отвірпотрапляло під стрічки і їх довелося б переклеювати. Мені цьогосильно не хотілося, тому я прикрутив тільки саму мікросхему (черезізоляційну прокладку і втулку), а плату приклеїв на герметик ВГО.Нікуди вони звідти не подінуться)
Плату та пайки, природно, полакував.
Ось так воно виглядає все разом:

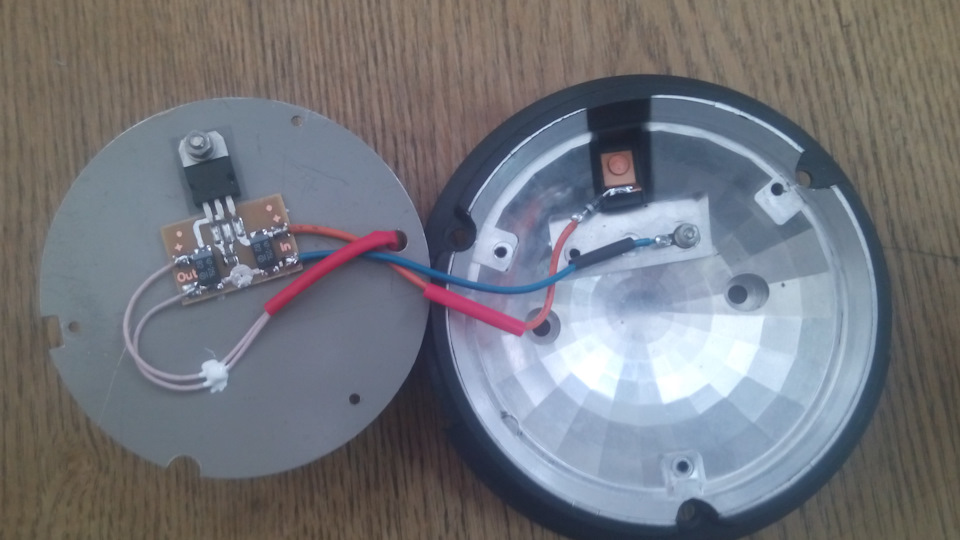

Загальний вигляд. Стрічки зі зворотного боку пластини.

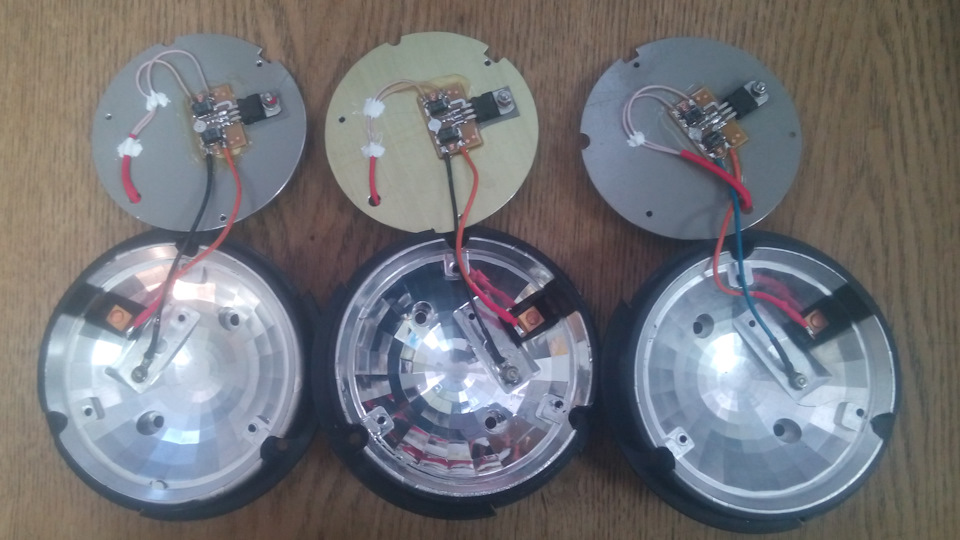

Вся трійця.
Тепер можна не морочитися з приводу напруги в бортмережі — до 30Вмає витримати)
Чекаємо тепла)/p>
