Як я вже повідомляв раніше, готував проект із видозміни тапересвіту приладової панелі.
> Загалом почнемо з початку.
У програмі Corel Draw створюється макет і дизайн майбутньої панеліприладів - за це окреме спасибі Серьозі, він жеBigWhiteMouse З його допомогою, дизайн моєї приладкиконкретно змінився! ).
Далі нам потрібний ультрафіолетовий друк на тонкому прозоромупластику, можна пошукати в рекламних агентствах, які займаютьсяпечаткою, а можна віддати замовлення людям, які спеціалізуються настайлінгу приладів. Дешевше, ніж у рекламників.За відгуками, менісподобалася Pandora Studio.Здзвонилися, пояснив чого хочу, відправив заздалегідь підготовлений макет.Чекати довелося 2 тижні, пояснили великою завантаженістю замовлень.

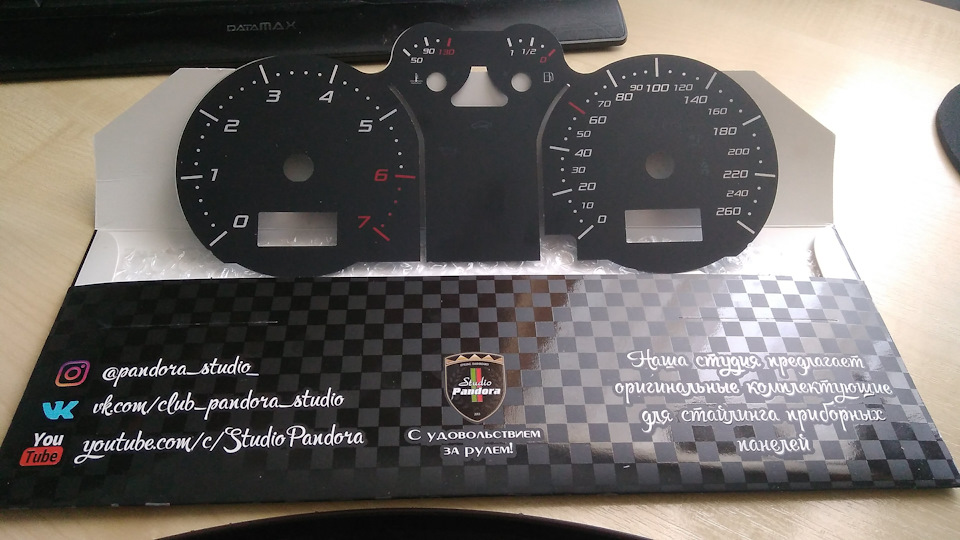

Загалом через два тижні прийшло моє замовлення .Все чітко, вперсональній упаковці з пухирцем всередині - приємно)
Довгоочікуване замовлення!

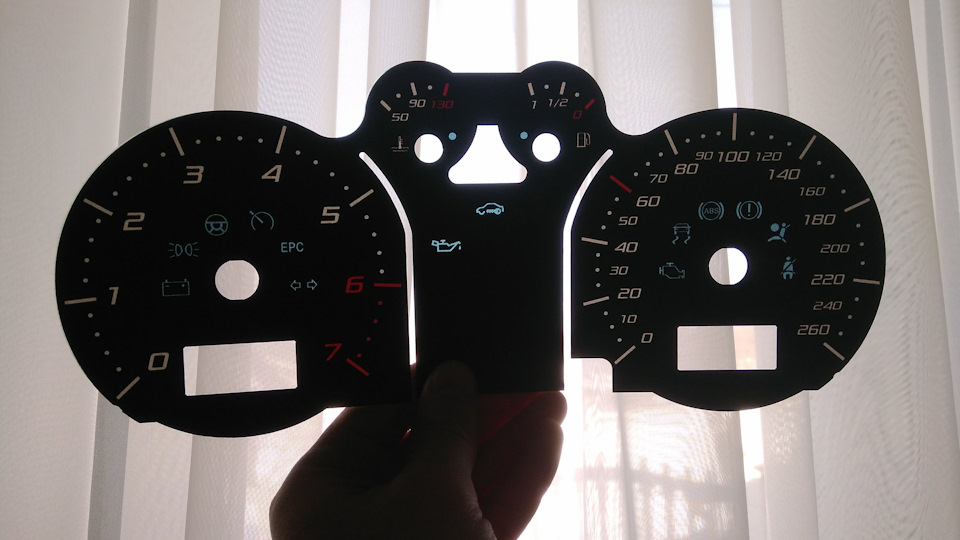

додаткові піктограми, масла, ручника, джекічана, видно тільки напросвіт або при включенні підсвічування.

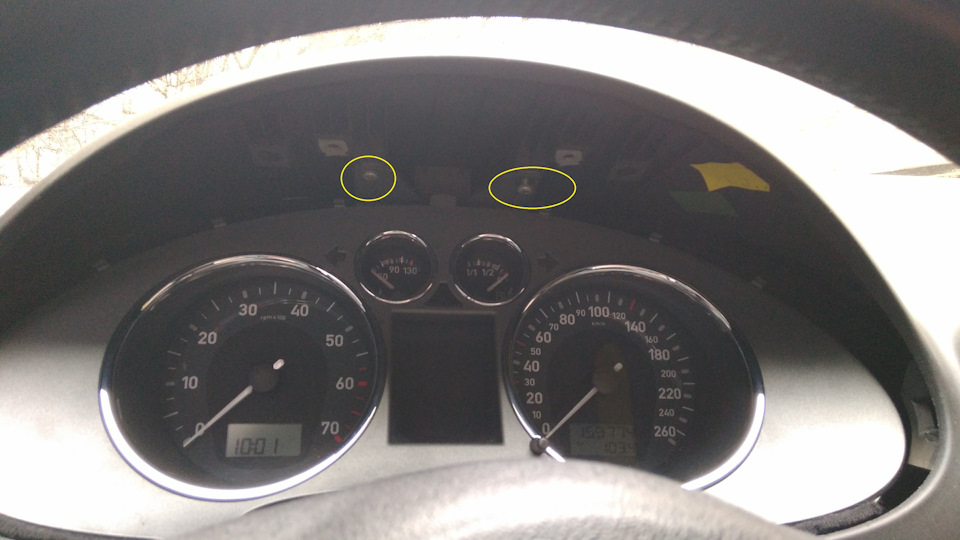

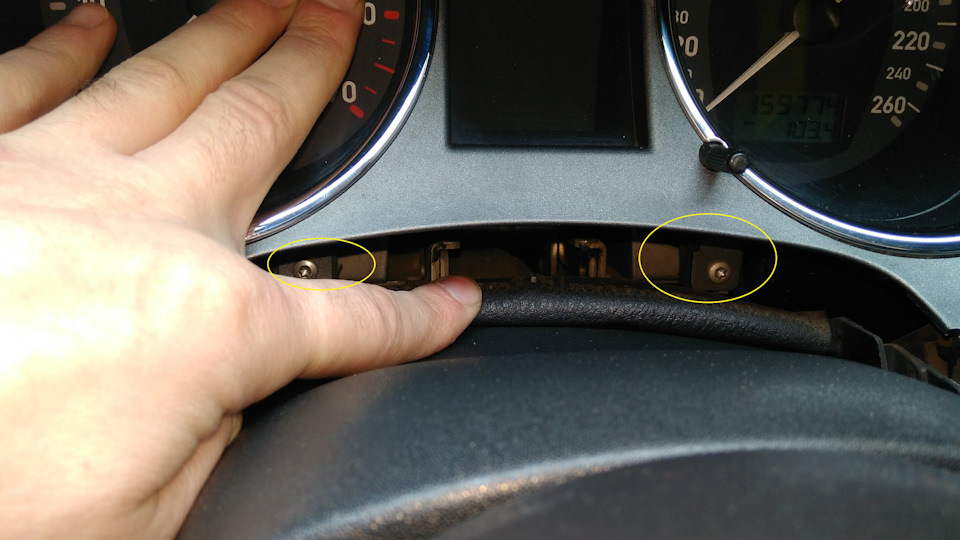

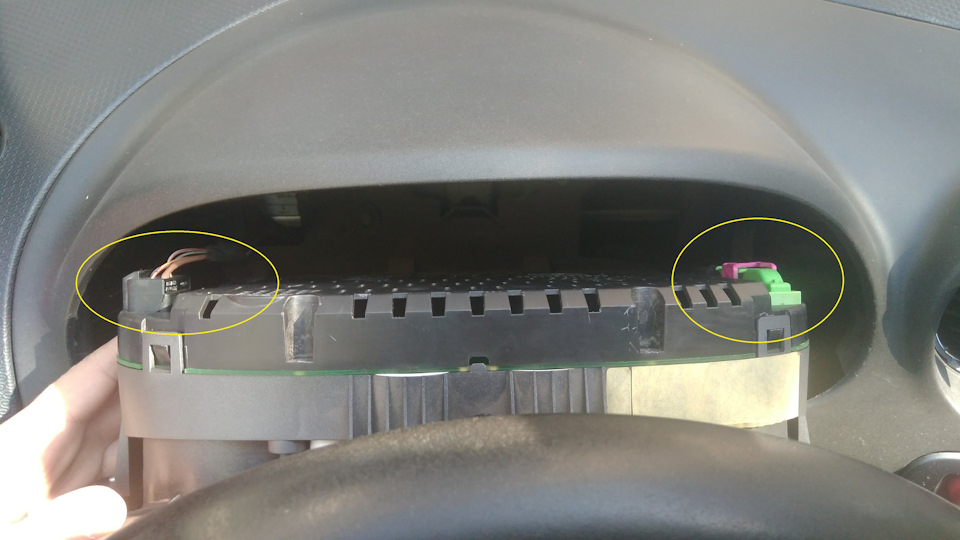

Далі слідує розбирання своєї панелі приладів. Ну і за традицією зфотками) Перед зняттям приладки потрібно по максимуму опуститикермо і витягнути на себе. + потрібно витягнути ключ із запаленняне намагатися заводити машину зі знятою приладовою панеллю, а товилізе помилка подушки. Відкручуємо 4 гвинти:2 вгорі + два внизу.Далі саму приладку акуратно виводимо в нахиленому стані вліво ійдемо розбирати далі
Потрібно дістатися до самої плати з діодами
Тепер потрібно поставити мітки для стрілок і акуратно їх зняти. Нуось власне сама плата з діодами. Сам перепаювати діоди я неризикнув, по-перше вони страшенно маленькі, а паяльник у менеспалить там все)
Тому відніс усю цю справу в тямущому майстру Сергію — за годину вінпаяльною станцією все акуратно зробив ніби із заводу. До речі, цета сама людина, яка перепаяла мені блок клімат контролю, коли умене був трабл з вентилятором. Тому можу сміливо рекомендувати йогомайстерню для вирішення питань з технікою, моб. Пристроями іт.Д.
Контакти та адреси майстра, якщо кому потрібно.
Перепаюємо на білі тільки ті діоди, які відповідають запідсвічування цифр.
Після заміни діодів на білі, у мене виникла ситуація, що білі діодисвітять яскравіше за червоні.
Це призвело до двох проблем, по-перше світло нерівномірнорозсіювалося за цафрами, по-друге, у темний час доби, з незвичкибіле світло дещо відволікало від дороги.
Я звернув увагу, що на заводській трафаретці, на звороті є білаплівка — вона ж світлорозсіювач.
Ну і я вирішив не відрізнятися від заводу. Купив світлорозсіювальнуплівку Oracal 8500. Це біла світлорозсіююча плівка дозволяє світлубільш рівномірно розподілитися по поверхні + злегка приглушитьяскраве світло білих діодів.
< /Щоб довго не мучитися, беремо скло, на нього кладемо наштрафарет і ще зверху кладемо саму плівку і обводимо по контуру те, що нам потрібно згодом вирізати. Ось так виглядає зі зворотногобоку. Мої рекомендації, клеїти світлорозсіювач тільки там, децифри, на піктограми не потрібно т.К. Вони стають занадто тьмяними.Так і власне збираємо все до купи у зворотному порядку. Такприладка виглядає вдень, без підсвічування. Так приладка виглядаєвночі. Бажаний результат досягнути . Змінений вигляд, стиль ітрафарет шрифту, пересвітка діодів на білий колір але з червонимистрілками. І найголовніше, це зробити людський тахометр 1, 2, 3… а неяк у жигулях 10, 20, 30))))
Всім дякую за увагу та за допомогу в реалізації цього проекту!
< /p>






Коментарі20
Ууу. Думаю вже пізно запитувати, але все ж таки) може залишився макет в електронному вигляді?) хоча б скан приладки дефолтної?! Дякую
Привіт! Десь на компі є))) Пиши пошту в ЛЗ - відправлю
в ЛЗ
Привіт.Може, збереглися вихідні коди?
найкрасивіша приладка на кордоба/ібіца з усіх переробок! респект!
Уф, сам тягнусь) спасибі!
Що по грошам вийшло? У пандорі студіо
370 грн
Виглядає непогано. Але суті справи не змінює))
Ну зрозуміло, цифри то залишилися цифрами)))) Тільки тепер мені на них приємніше дивитися)
Дочекався))) Вогонь. ну роботи насправді багато. Результат чудовий! Давно про тебе не чув))) Давнє Жив, Здоров і повний ідей)
Спасибі Олег) Та то я збираю записи, скоро всі їх у бж додаю)
Так супер! Дуже класно вийшло! Ось тільки питання якщо допаяти свотодіоди яких не вистачає! Наприклад Відкриття дверей або багажника круїз контролю вони будуть світитися?! Піктограми на приладки є місця під діоди є!
Це чудове питання! Ось і я коли розібрав приладку, побачив, що у нас не виходить усіма піктограмами стоять діоди. Хоча контакти є, тобто модно просто припаяти діод ... Тільки буде він працювати? Я думаю це можна перевірити - Взяти розібрати приладку ...
Просто цікаво! ;) Потрібно пробувати!
Згоден)
Нічого працювати не буде, я вже пробував!))
Сергій, як то? А які саме ти діоди пробував, на які місця?
Та на всі місця пробував, найцікавіше, що навіть індикатор круїзу не горить!
Піпець! Це провал (
