Стайлінг приладки. Частина 3. + пересвіт коректора фар і годинників.

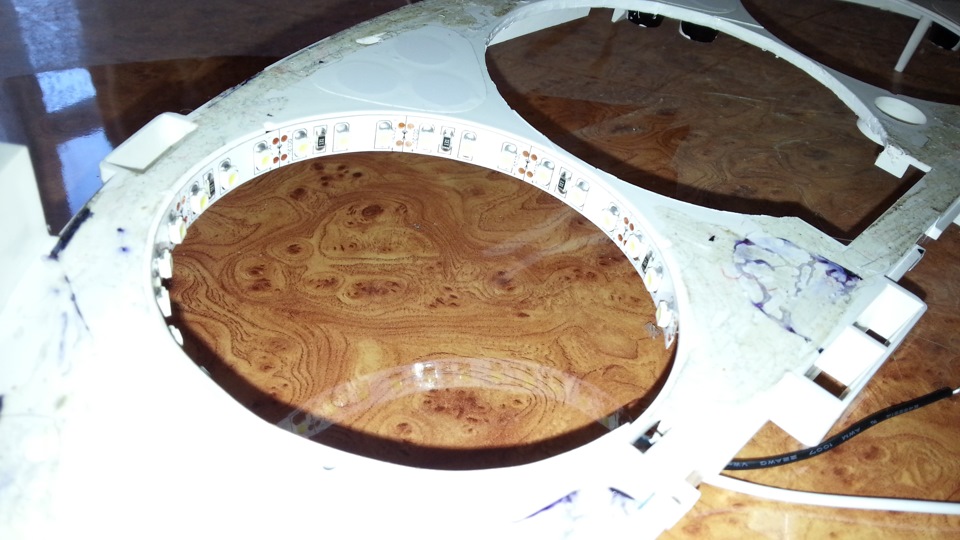

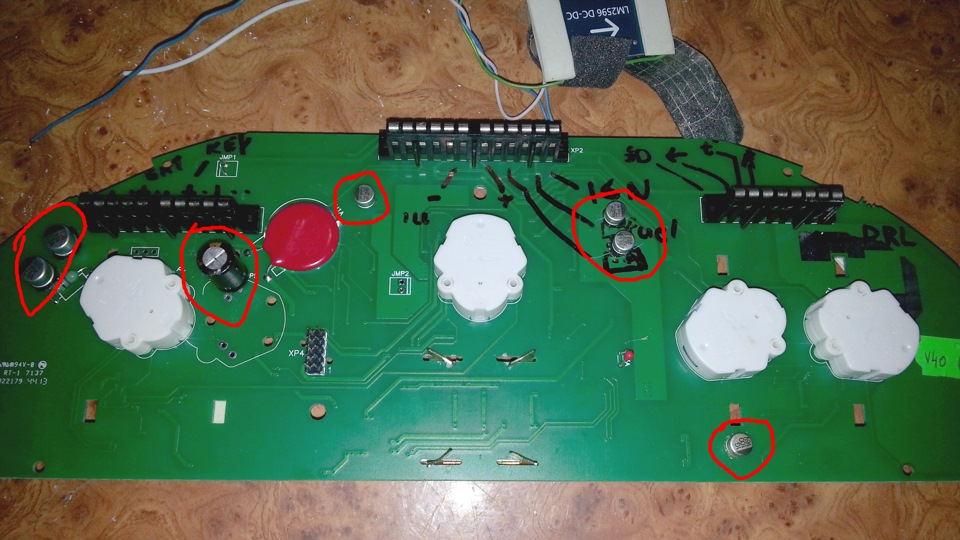

| - там був реальний колгоспинг:шматки стрічки наклеєні накартонку.Перший був на діодах 5050 теплого кольору - що воно меніне сподобалося + не вдалося отримати рівномірну заливкусвітлом.Вирішив зробити на звичайних білих і інакше. Діодів інаклеїв її по колу кожної шкали:По скільки місця для підсвічуванняреально дуже мало, навіть немає його, були перенесені на інший бікконденсатори:7 кондерів мігрували на тильний бік плати Так вдалосяотримати аж 8мм — рівно на ширину стрічки./>

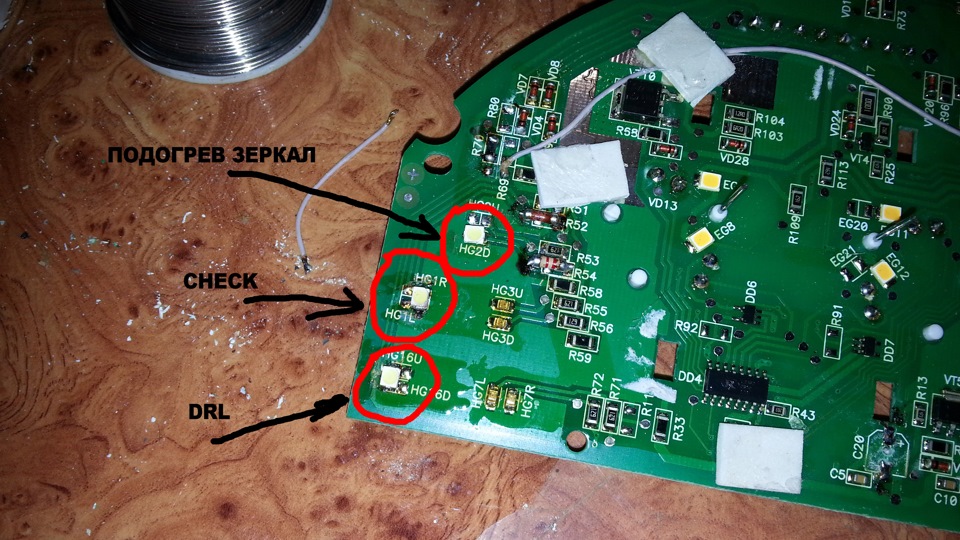

Після перепаювання деяких діодів
замінено на 3528 білі

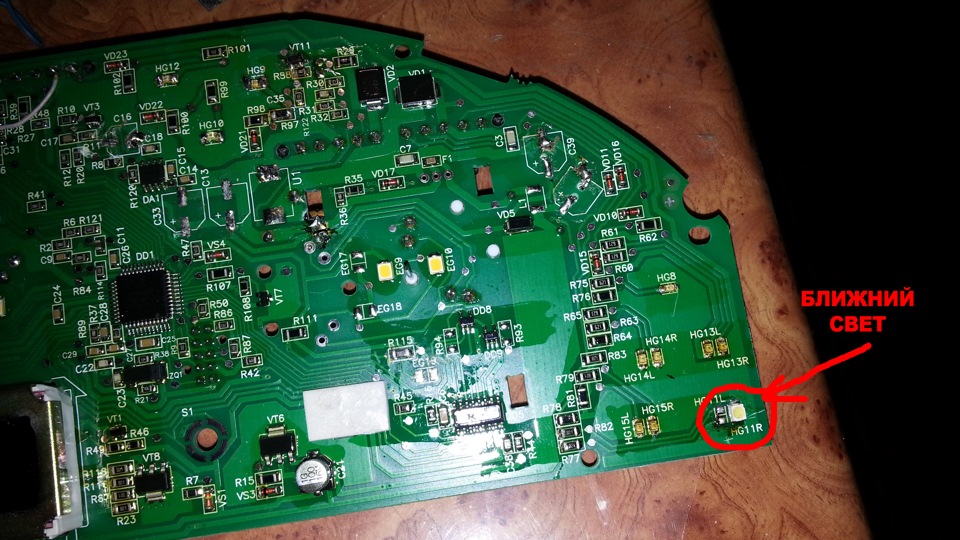

з помаранчевого на білий 3528
та інверсії екрану, а також перепаювання під ним діодів із зеленихна червоні (фото не зробив), була вирізана і приміряна пластиковапідкладка (від екрана ноута) як відбивач світла.

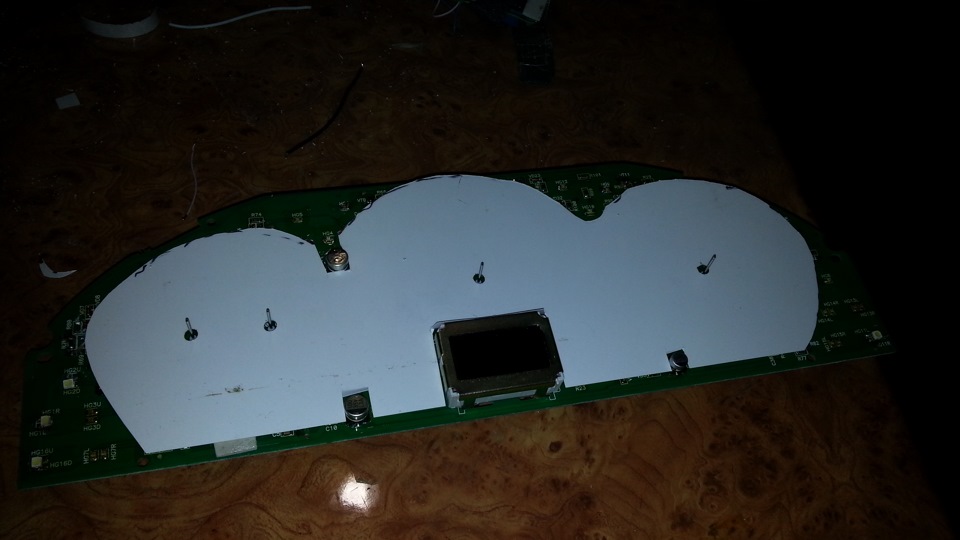

біла пластикова підкладка
примірка, все сидить чудово Стрілки вирішив так само підсвітити, колір залишив червоний. Були зроблені кільця зі шматочків стрічки зчервоними діодами, приклеєні до підкладки і спаяні між собою. Ну атепер про саму шкалу. Остаточний дизайн був зробленийтаким:Реалізацію моєї ідеї втілив у життя Satuner —дякую йому велике за це. Шкала виконана в стилі оптитрон:
вимкнена
в авто вдень
в темряві
ось так світив перший варіант
Значки Airbag та ABS відсутні через відсутність їх у машині.
Поки немає плавного розпалювання з ШИМ регулятором, роль димеравиконує китайський стабілізатор на LM2596 налаштований на 9, 7Вольта!
тимчасовий варіант
>

Пізніше у когось замовлю двоканальну хустку плавного розпалювання зШІМ.
Після всього цього вирішив ще пересвітити блок електрокоректора.Лампочка із зеленим презиком була вилучена, а замість неї припаянітри білих 3528 через опір 560 Ом, скельце було викинуто. Уколіщатко було встановлено 3528 червоного кольору через опір 5, 1кОм, щоб не зліпила червона точка.

кінцевий результат

Так само раніше був пересвічений двокнопковий годинник:

білі 3528 замість зелених діодиків
Результат мені не особливо сподобався — біле засвічення навколоцифр. Тому вставив червоний світлофільтр, можливо пізніше перепаяючервоними діодами або куплю БК).
Загалом у мене все. Всім світу та З Новим Роком!
