В ті бородатий час коли я придбав цей пилосос, — мене малохвилювало наявність опції прийому FM-радіостанцій. Та й радіовласне не працювало. Було вирішено все відновити ідоопрацювати.
Що маємо:
— штатну проводку (коаксіал від багажника до мафона);
— згнилу штатну антену, від якої по суті залишилася тільки верхняпластикова заглушка (яка виконувала декоративну роль, типу антена ускладеному стані).
— китайський відеореєстратор (який, ясна річ, дає перешкоди вбортову мережу при включенні і давить весь радіоприйом).
Усуваємо шуми та перешкоди від регіка.
Вирішення проблеми буде розкинуто на два етапи. БП прибере великучастину шумів, все інше забере і відсіє підсилювач (про ньогонижче).

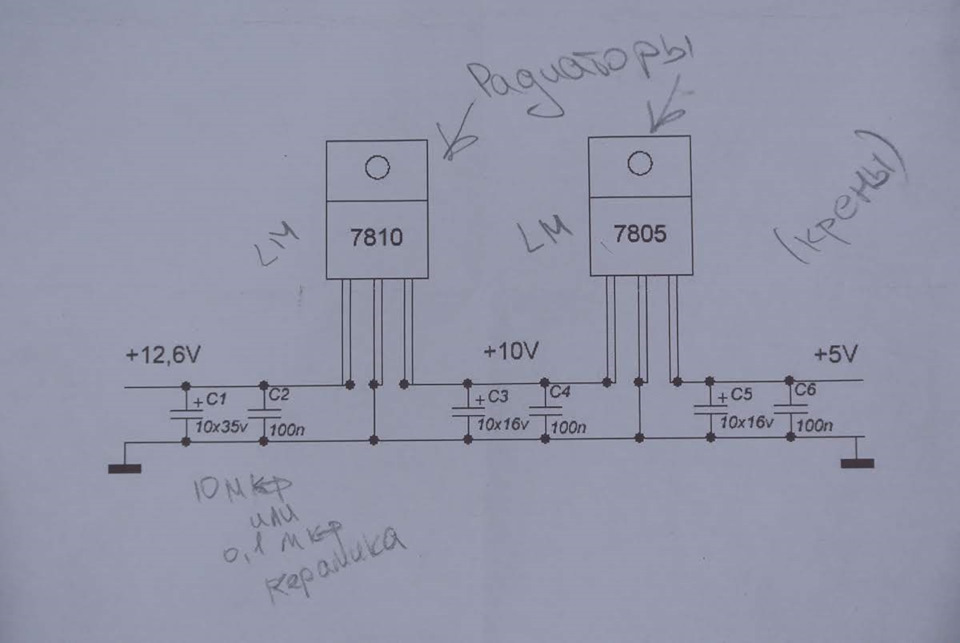

Схема БП 12в - 5в Навантаження до 1А.

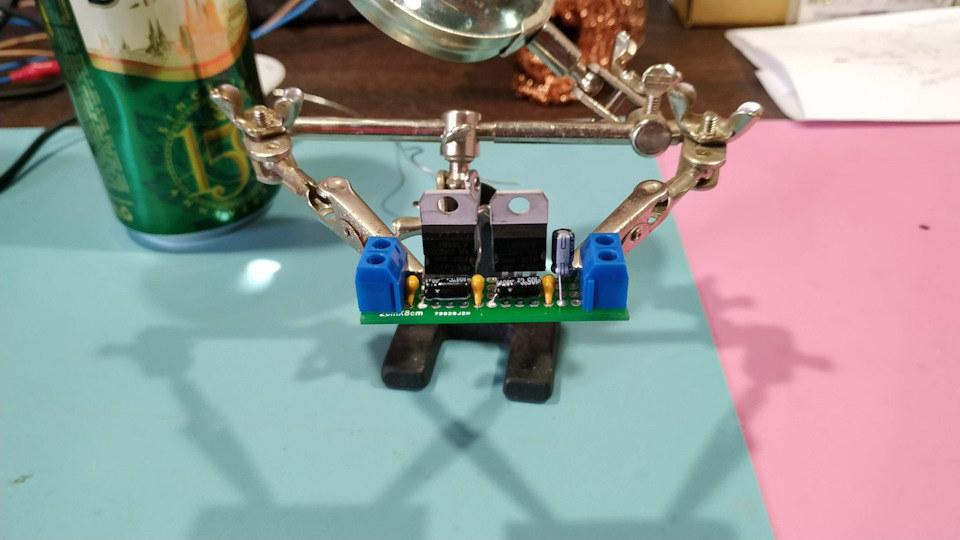

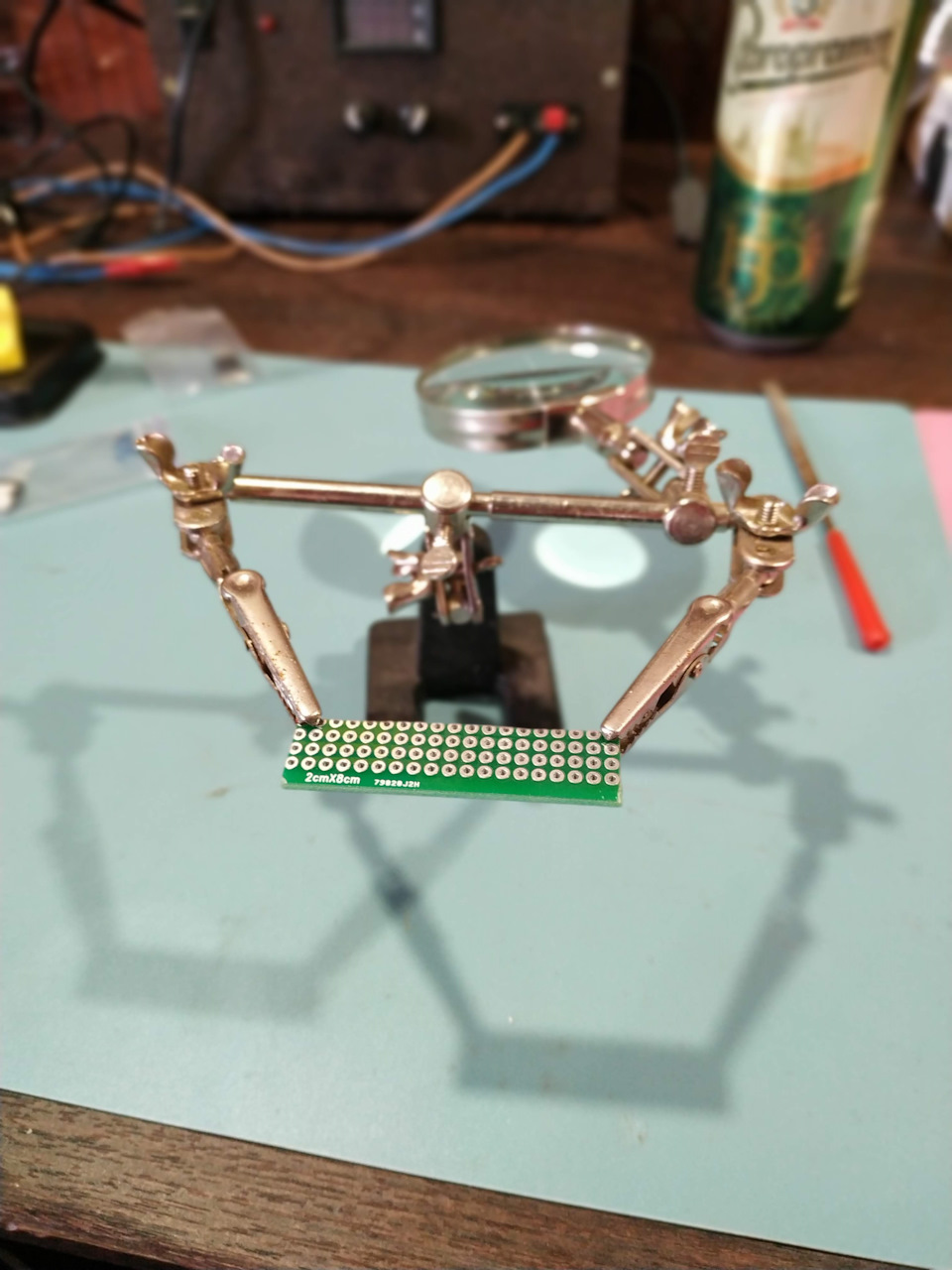

оліт до мене ще не долетів, тому робимо на макетці.

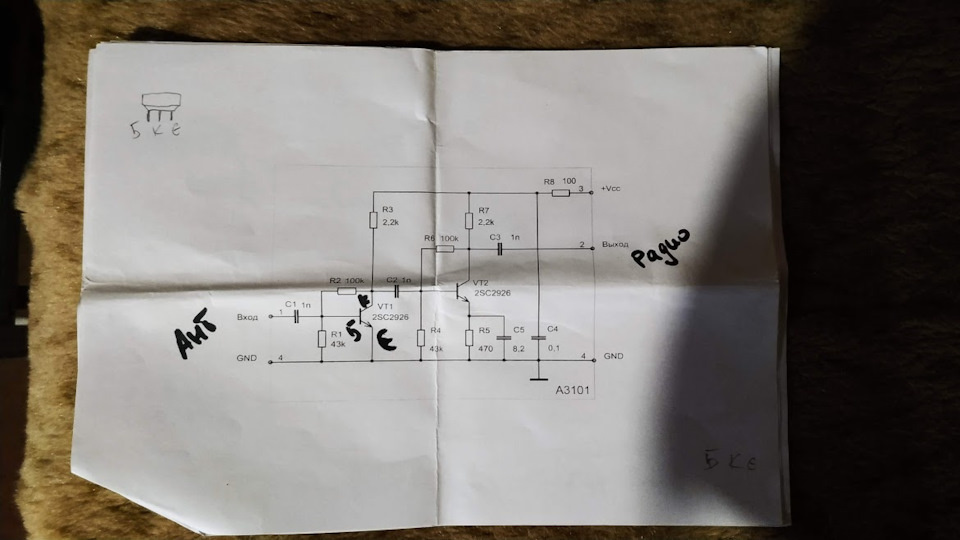

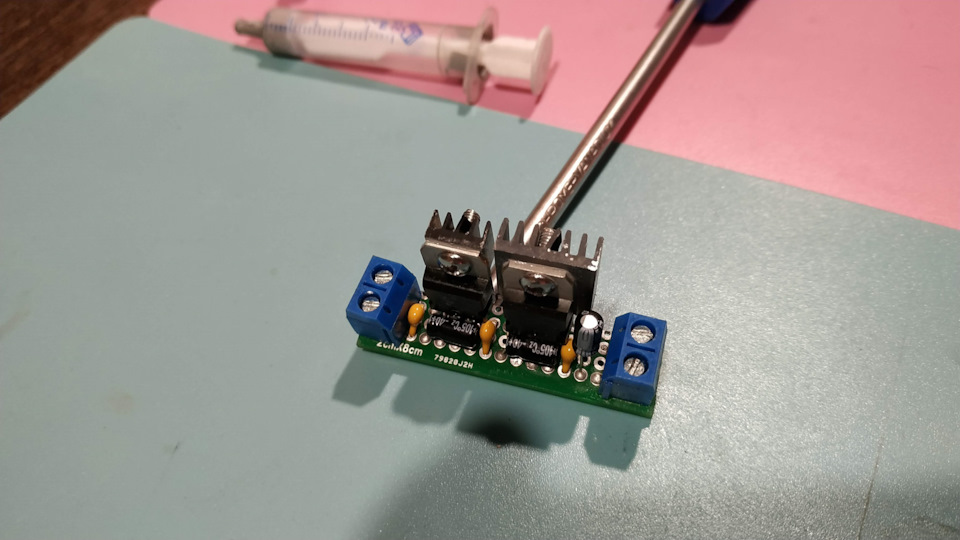

> ЛМ-ки по-любому грітимуться, підкидаємо радики. Бажано йомудати не від прикурювача. На вихід феритове колечко і запитуємореєстратор. Підсилювач якості радіоприймання. Теж нічогонадприродного. Інтернетова схема підсилювання NM3101. Виконаний закласичною двокаскадною схемою. Резистори R1, R2 і R4 ... R6призначені для стабілізації режимів транзисторів VT1, VT2 попостійному струму при зміні напруги живлення та температури. Усіелементи обрані таким чином, що забезпечують максимально рівномірнуамплітудно-частотну характеристику підсилювача АЧХ. Застосуваннявисокочастотних малошумливих біполярних транзисторів 2SC2926 зграничною частотою більше 1 ГГц дозволило зменшити власні шумипідсилювача до мінімуму. Принципова схема. Розводимо плату. Зновуна макетці. База.
Дорожки.
+ антенний вхід\вихід та колодка під живлення 12в.
Упаковуємо в будь-який відповідний корпус.
Антена.
/>
І останнє у списку (але не за важливістю), це — покупка антени. Неварто винаходити велосипед. Купуємо штатну антену Beru A200 (або A350. Вона вміє сама підніматися і опускатися). Як показалапрактика, жодна з трьох китайських антен (з усилком і без, зовнішніта внутрішні тощо), які я спробував, не дали жодногорезультату.
Beru A200.
У результаті отримуємо впевнений стерео прийом 20+ радіостанцій навідстані 30 км від міста. І відсутність будь-яких шумів абонаведень від роботи відеореєстратора або світлодіодних лампближнього далекого світла. Здоров'я всім, комради!
