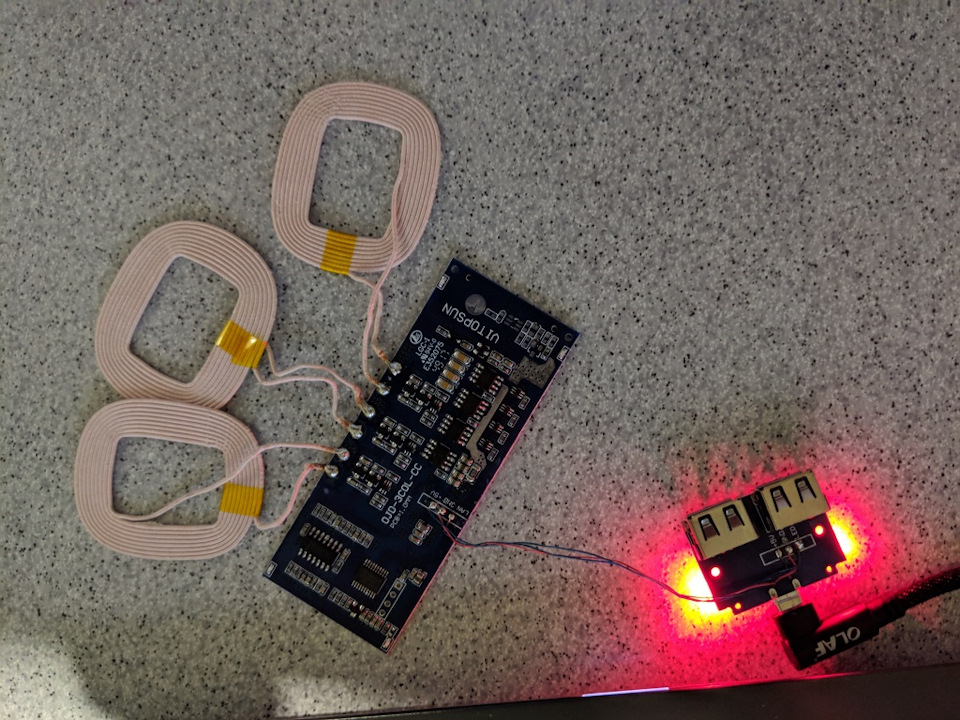

Так у січні приїхала бездротова зарядка з трьома кільцями.Замовлявза $9.34, але потім оформив рефанд і повернув 7 баксів через те, щоприїхала не така, як на картинці (інша плата), так що зарядкаобійшлася в 2.34 долара.
1. Вийшло не те, що хотів спочатку
2. Дуже груба робота (жорсткий колгосп)
3. Не було відповідного інструменту
<
4. До того останній раз тримав у руках паяльник років 10 тому
Так було вирішено робити в поличці вихід зарядки та підключатизвичайний кабель. Коли немає потреби в її роботі, відключив кабельі забув або здав у сервіс машину. Крім виходу харчування, нічого неповинно видавати наявність саморобної бездротової зарядки. В ідеаліхотілося б ще отримати якийсь індикатор роботи (живлення на зарядці+ індикатор процесу зарядки).

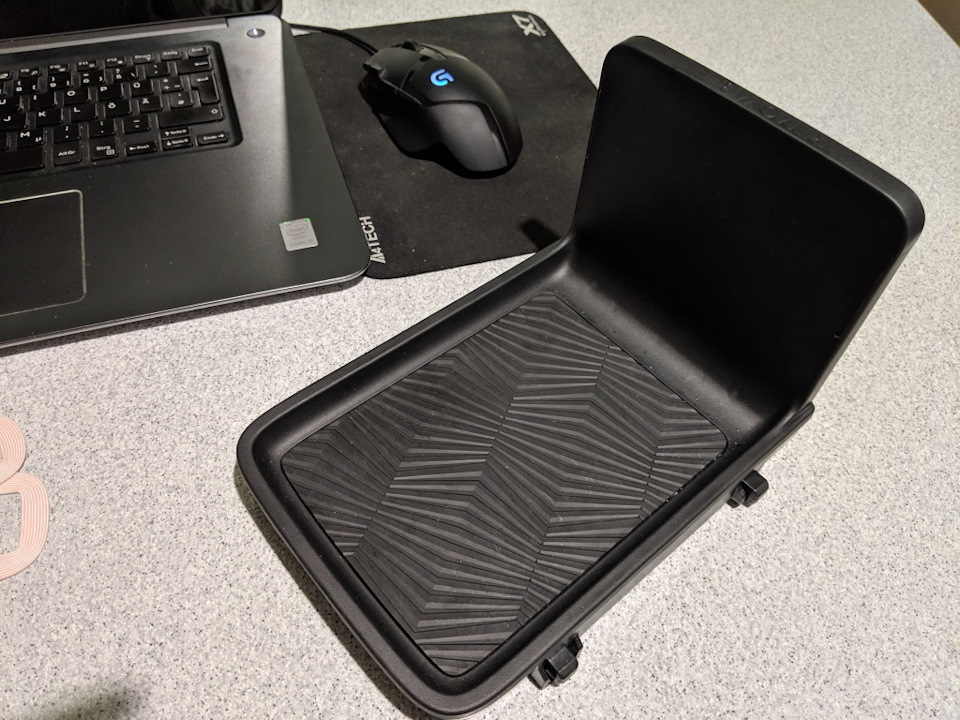

Полочка під підлокітником

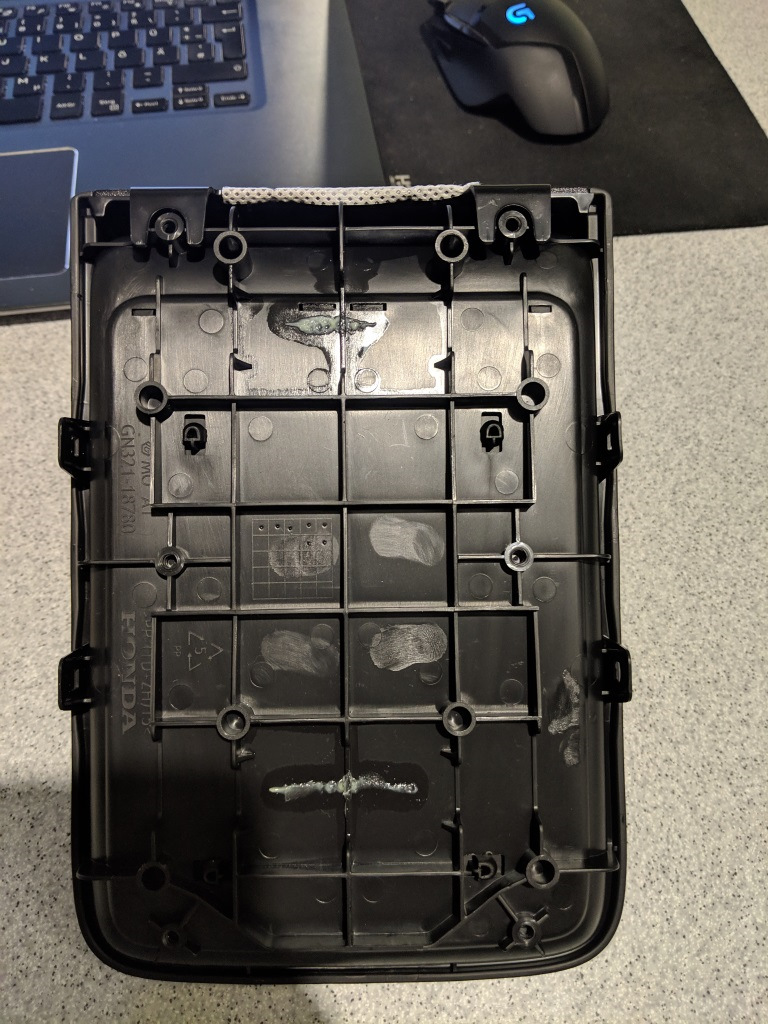

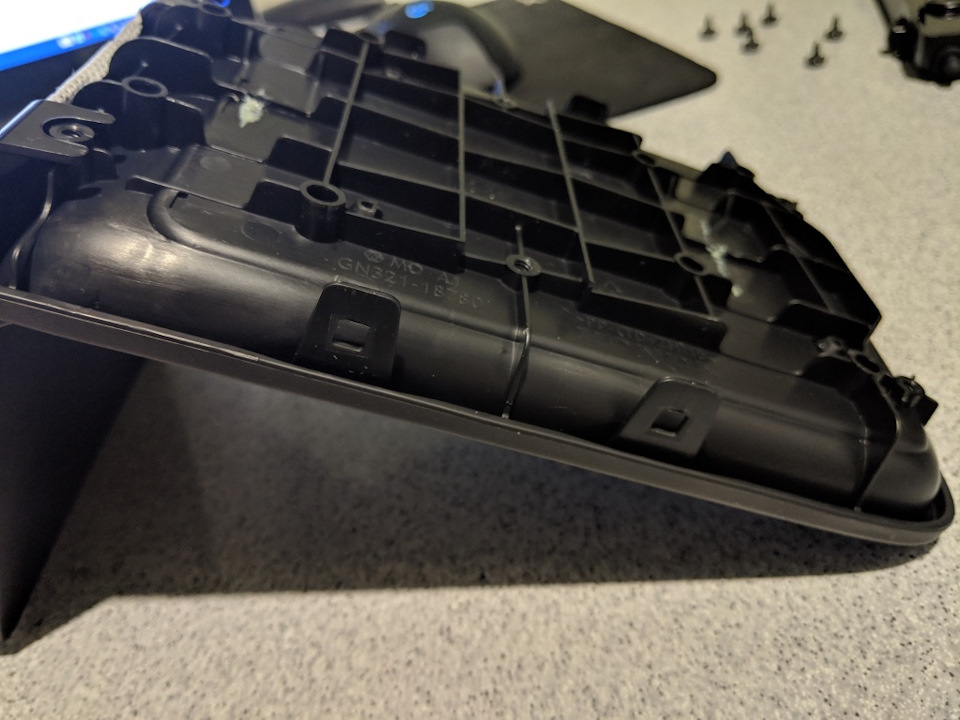

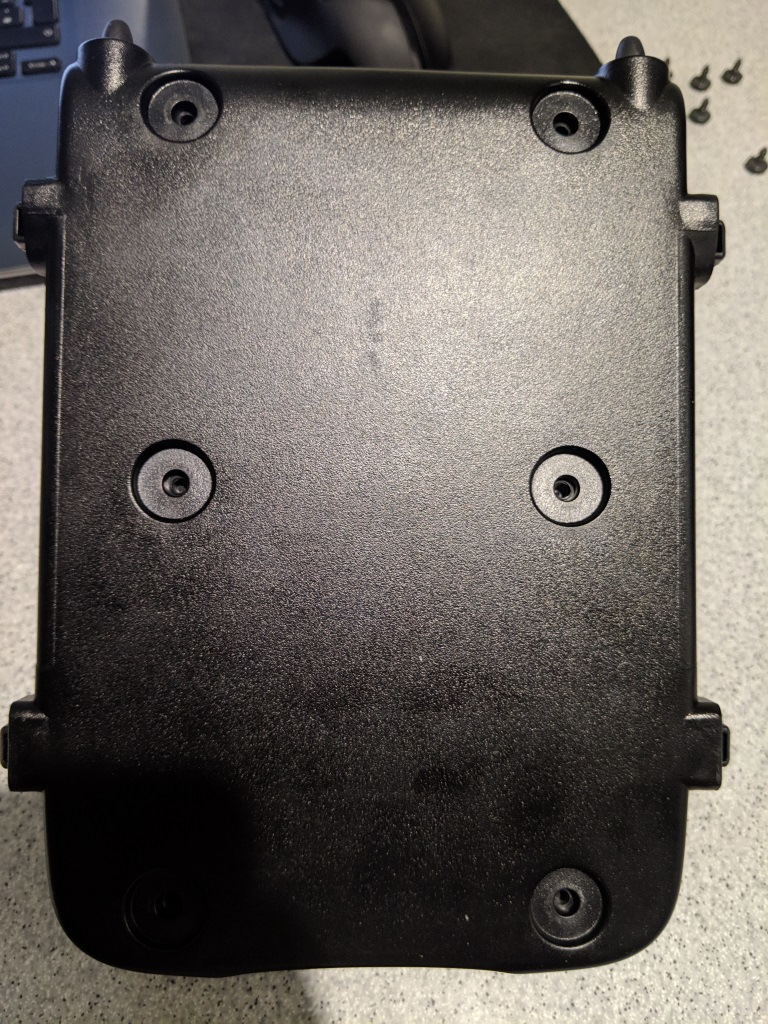

Забрав поличку додому та почав розбирати. Усередині є місце, алебагато ребер жорсткості, який потрібно буде трохи потрусити. Зверхулежить гумка, яка має кріпильні ніжки, розрахований на товщину 2мм. Товщина панелі 2 мм. Якщо зробити поглиблення на 1 мм, тонічого не повинно статися страшного. Усередині є нежданчик — двіпружини зі змащенням, але у фіналі не заважали. Коли, у січні, робив примірки, то думав розташувати кільця трикутником на одномурівні. Товщина кілець 1 мм. Тоді можна було б зробити поглиблення ігумка мала лежати рівно. Коли почав приміряти вже разом іззарядкою, то виявилось, що так не вийде. Щоб зарядка працювала забудь-якого розташування телефону на поличці, потрібно покласти однекільце нагору.
Пробував різні варіанти розташування
Коли робочий варіант був знайдений, відпаяв кільця і почавробити мітки, де треба зробити поглиблення.
Приклеїв на двосторонній скотч, щоб не їздили туди-сюди
Ось тут-то і почався колгосп… Соромно, але як уже є. :)
Дрелью зробив поглиблення під два кільця
Тимчасово приклеїв скотчем, щоб трималися в потрібному положенніПросвердлив отвори під дроти всередину і підготував місце для платимозку На платі довелося відкусити кути і трохи підпиляти бік, щоблягла рівно по ширині Плата і дроти з іншого ракурсу Оскількикільця короткі, потрібно було їх подовжити і потім припаяти доосновної плати. Почав захоплюватися arduino і буквально нещодавноприкупив "пачку" дюпон проводів. Взяв шість штук, щоб зробитирозбірну конструкцію. Це було дарма, але усвідомив, коли було пізноі ліньки переробляти. Зверху надів термозбіжну трубку, щоб вонивипадково не роз'єдналися. Дюпон дроту, щоб було розбірне Припаявсядо плати Надів термозбіжні трубки Уклав основну плату і проводи.Приклеїв ізолентою, щоб не розповзалися. Довелося ще трохипоспилювати пластик, щоб укласти дроти. Але тепер основну плату тадроти укладено, не заважають закриттю кришки. Пора щось вирішуватиз харчуванням.
Друга плата більше, ніж спочатку планував і зверху було ще двапорти USB, які теж дуже габаритні. Проводів між платами три:плюс, "земля" та led-и. Рідні дроти відверте Г. Плюс, вони ще й короткі.Теж довелося перепаювати. Щоб не винаходити велосипед, взяв трижили від кручений пари.
Хотів харчування підключати спереду. Щоб плата влізла, довелосятакож трохи її зменшити. Погравшись трохи зрозумів, що ідеальнемісце буде позаду, як планував спочатку. Там підрізати не треба, якщо що.
Приміряв, зробив позначки і висвердлив отвір під порт. Приклавплату і приклеїв її суперклеєм, щоб трималася добре. Приклеїв платуі припаяв дроти від основної плати. Затік у порт зарядки. Впершерадів, що "суперклей" теж зроблений з гівна та палиць. Виколупувавйого голкою і почистив трохи контакти. Якогось донора з нормальнимпортом у мене не знайшлося.
Порт microusb ззаду
Довелося трохи підрізати верхню кришку, щоб вона не тиснула наплату. Потім зібрав усе до купи.
Залишилася пара робочих світлодіодів. Це їх видно через щілину)
Телефон на зарядці
Підсумки
У фіналі вийшло щось зі статусом "прототип" або більш відповіднимстатусом фейл Якщо ви хочете зробити так само, але й досвіду тежмало - обосріть цю думку. Потім подумайте на свіжу голову і зновуобосріть./p>
Головні помилки та проблеми:
1. Потрібно використовувати відповідний інструмент.За часом будешвидшим і не так колгоспно вийде.
2. Три кільця - це погана витівка. Тощина пластику під кільцями 2мм, отже одне кільце стирчатиме на 1 мм зверху і підніматиме гумкунад ним. Горбик є, телефон лежить нерівно. Потрібно шукати однувелику обручку.
3. Ніякі розбірні конструкції тут не потрібні, простішевідпаяти/припаяти. Менше дротів, потрібно менше місця, меншевтрат.
4. Ефективність такої зарядки не заміряла, але "на око" її майженемає. Через підняту резику збільшилася відстань до бічних нижніхкільців.
5. При активній зарядці нагрівається основна плата. Не сильно, алевідчутно.
Плани на другу версію:
1. Знайти одне, але велике кільце. Щоб телефон міг вільнішерозміщуватися на поличці та не втрачати зарядку.
2. Використовувати зарядку, яка буде повністю сумісна з моїмтелефоном для швидкого заряджання (типо не 5 ват, а 10).
3. Вивести на перед світлодіод (и), який показуватимуть статусзарядки.
4. Робити акуратніше. Для тих, хто не готовий колупати машинусамостійно, але дуже хоче бездротову зарядку, то китаці вже почалитаке щастя продавати, але цінник негуманний. Окрема приблуда, якупотрібно ставити в нішу під ручкою АКПП — близько $60 і поличка, якя робив, вийде у $150 (щоправда, є за $85, але не зрозуміло длянашої машини вона чи ні). У китайській версії за $150 на фотопластик хорошої якості, нагадує такий як у нас рідний, але ціназанадто висока. Якщо в процесі роботи щось пішло зовсім не так, товартість нової рідної полички з доставкою в Україну — близько$40.
