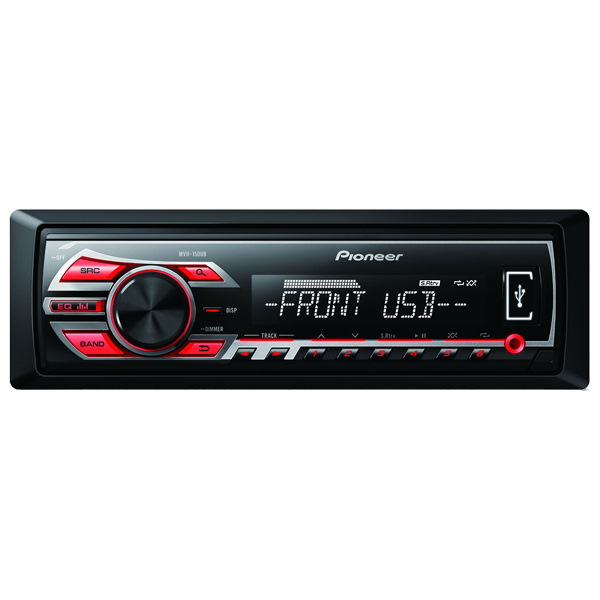

У міру наявності вільного часу продовжую дрібні доробки\апгрейдищодо електроніки автомобіля. Маємо бюджетний мафон PioneerMVH-150UB, на борту якого є тільки USB таAUX.

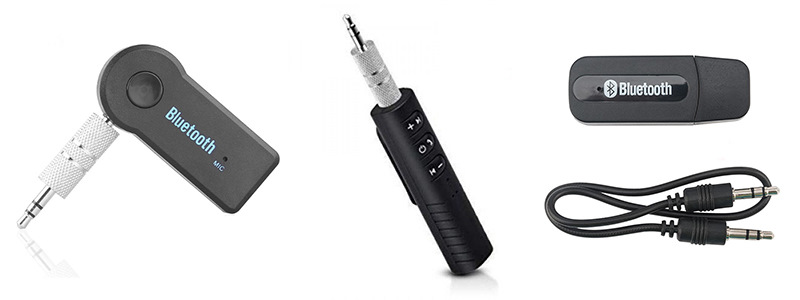

Як слухати коханий Spotify без шнурка та убогих китайськихблютуз-аукс Правильно, інтегрувати Bluetooth модуль у самумагнітолу.Я зустрічав повідомлення, про те, що люди навіщосьпотрошать ці модулі і їх внутрішню інтегрують у магнітолу.Навіщо? Умене в ящику валяються різні модулі, у тому числі й ось ці:Ярозпорошив їх, і ось що можу сказати Не витрачайте час даремно Якправило у цих свистків моно звук і Bluetooth 2.1 (іноді +EDR) Звук огидний, постійні дисконекти\зависання.

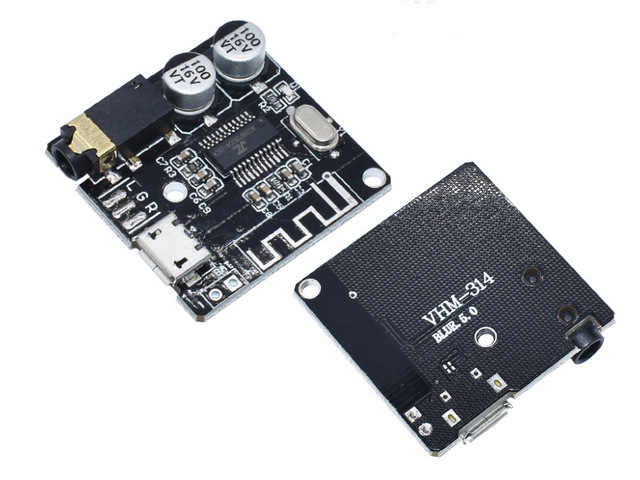

Наші китайські друзі вже давно спаяли в підвалі необхідний наммодуль на чіпі AS19AP (і йому подібних).Коштує копійки, чеснийBluetooth 5.0 + A2DP/AVCTP/AVDTP/HFP, стерео вихід.

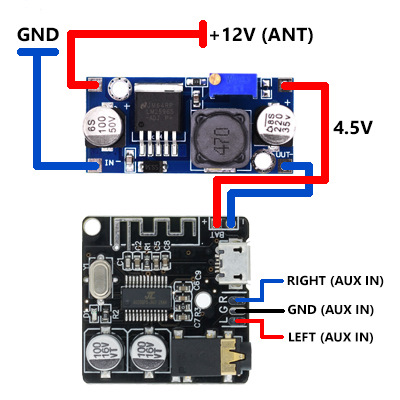

У мене це вже не перший модуль на даному чіпі. Працює винятково.Харчування в діапазоні від 3, 7 до 5в. Тепер переходимо донайцікавішого. Інтегруємо модуль Bluetooth в автомагнітолу.На коліні візуалізував схему підключення. Звідки брати +12ввирішувати кожному самостійно. Я взяв +12в з живлення антени.Модуль піднімається відразу після включення магнітоли. +12впропускаємо через понижувальний DC-DC перетворювач і опускаємонапругу до допустимих значень живлення Bluetooth модуля.

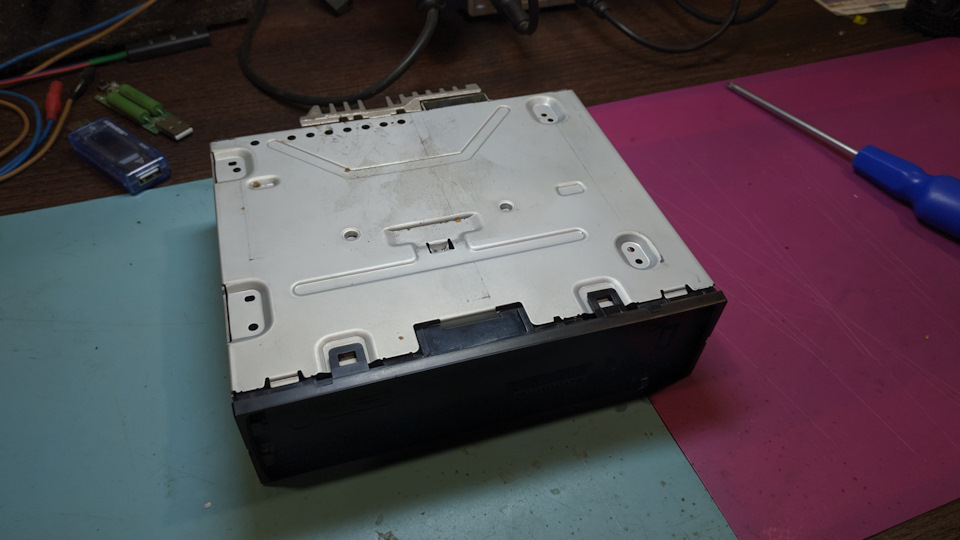

Знімаємо та розбираємо магнітолу. Добираємося до друкованоїплати.
Продзвонюємо плату і знаходимо піни аукса (R, L, G). У хорошихмагнітолах зазвичай всі контакти підписані відразу на платі.Підпаюємося до контактів. Регулювальним гвинтом на нижньомувиставляємо харчування в районі 4.5в. Збираємо схему тільки післярегулювання вихідної напруги на нижньому. Припаюємося донижнього.
Припаюємося до Bluetooth модуля.
Розташовуємо понижу і Bluetooth модуль всередині корпусу магнітоли.У мене багато вільного місця усередині. Посадив на термоядернийдвосторонній скотч. Вид зверху. Проводи живлення понижайки вивівназовні через технологічний отвір на задній стінці магнітоли.Збираємо назад магнітолу. Тепер залишилося встановити назадмагнітолу і підключити проводи живлення понижуйки. Апгрейднеймовірно простий та дешевий. +100 до комфорту. Посилання намодулі на Аліці (або в будь-якому місцевому радіомагазині):
1. Знижувальний DC-DC перетворювач -aliexpress.ru/item/330043….html? Bluetooth модуль -aliexpress.ru/item/4000550042734.html
Коментарі18
Ось із цією? Я правильно зрозумів?
Так, ось розпинування ключа. Тобі потрібно OUT (VOUT).
Спасибі Виручив)
Можна ще зняти з гребінки під заводський блютуз модуль на 16 пінів. Швидше за все там теж 5в. Контакти 15 і 16.
Підкажи, будь ласка, де на платі магнітоли контакти 5 вольт припаять. Крім як на роз'єм для панелі.
Зніми 5в з 5-ї ноги ключа живлення юсб bd2232g-g. На платі промаркований як IC552.
Спасибо🤝
На мою думку, це один з кращих варіантів, що я знайшов, фону в динаміках немає?
Ні, фону немає. Модуль дуже хороший. Апгрейд можна модифікувати як завгодно. Наприклад, як писали вище, взяти харчування з 5в лінії юсб (якщо є юсб у магнітолі). Мій варіант універсальний, підходить для магнітол і без юсб.
я трохи інакше зробив правда давненько, ось запис у БЖ https://megadriver.org/p6572-nazva-mvh-150ub-bluetooth-h-163 , правда з мікрофоном тоді не заморочився)))
Як варіант. Я потрошив три свистка (спочатку посту). Жоден не підійшов мені як за версією БТ, так і за звуком (всі були моно).
Для чого ти поставив перетворювач? У магнітолі є шини +5V. Я просто запитав він usb і все чудово працює
Можна і так. Якщо є шина юсб.
Ну тут на піонерці є usb. До панельки ця шина йде безпосередньо через роз'єм
Дуже корисна інструкція і за копійки, спасибі! За звуком як, в порівнянні з aux звичайним? І як з мікрофоном у цьому випадку справи?
Привіт! За звуком все дуже добре. Декодує добротно. На даному чіпі, але на інших зборках у мене працюють убер-блютуз колонки по 25-40вт (модулі з підсилювачами). Приклад на фото. Потрібно розуміти, що той модуль, про який йдеться в пості, - це просто...
Дякую, інструкцією скористаюся обов'язково. Як бачив у всяких онлайн-магазинах, на деяких магнітолах із вбудованим Bluetooth ціна на 2-3 тисячі ₽ вище, а решта все абсолютно ідентично версії без блютузу. А з мікрофоном виносним і того дорожче. А тут,...
Цілком вірно. При великому бажанні можна зробити мало не заводське виконання апгрейду. Розсвердлити ззаду отвори і додати будь-які копійкові роз'єми для швидкого підключення/відключення живлення/мікрофона і т.п. Так що завгодно можна зробити і не гір...
