Проводи – це добре, «це — надійно», як казав Борис Бритва
проводи — добре, але тільки для кнопок Але коли ми вже в 21столітті, так що блютуз, як варіант нам точно підійде.

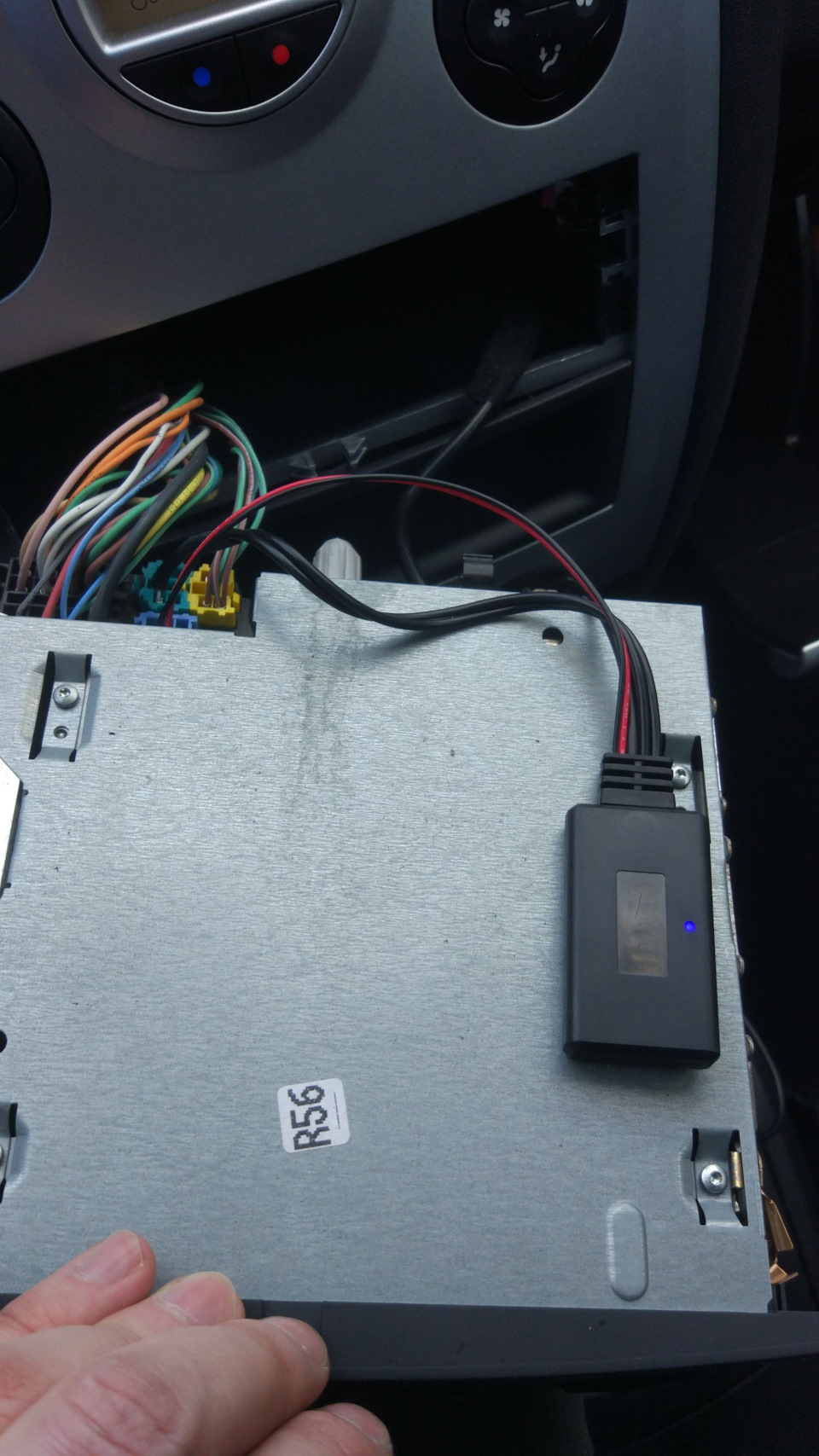

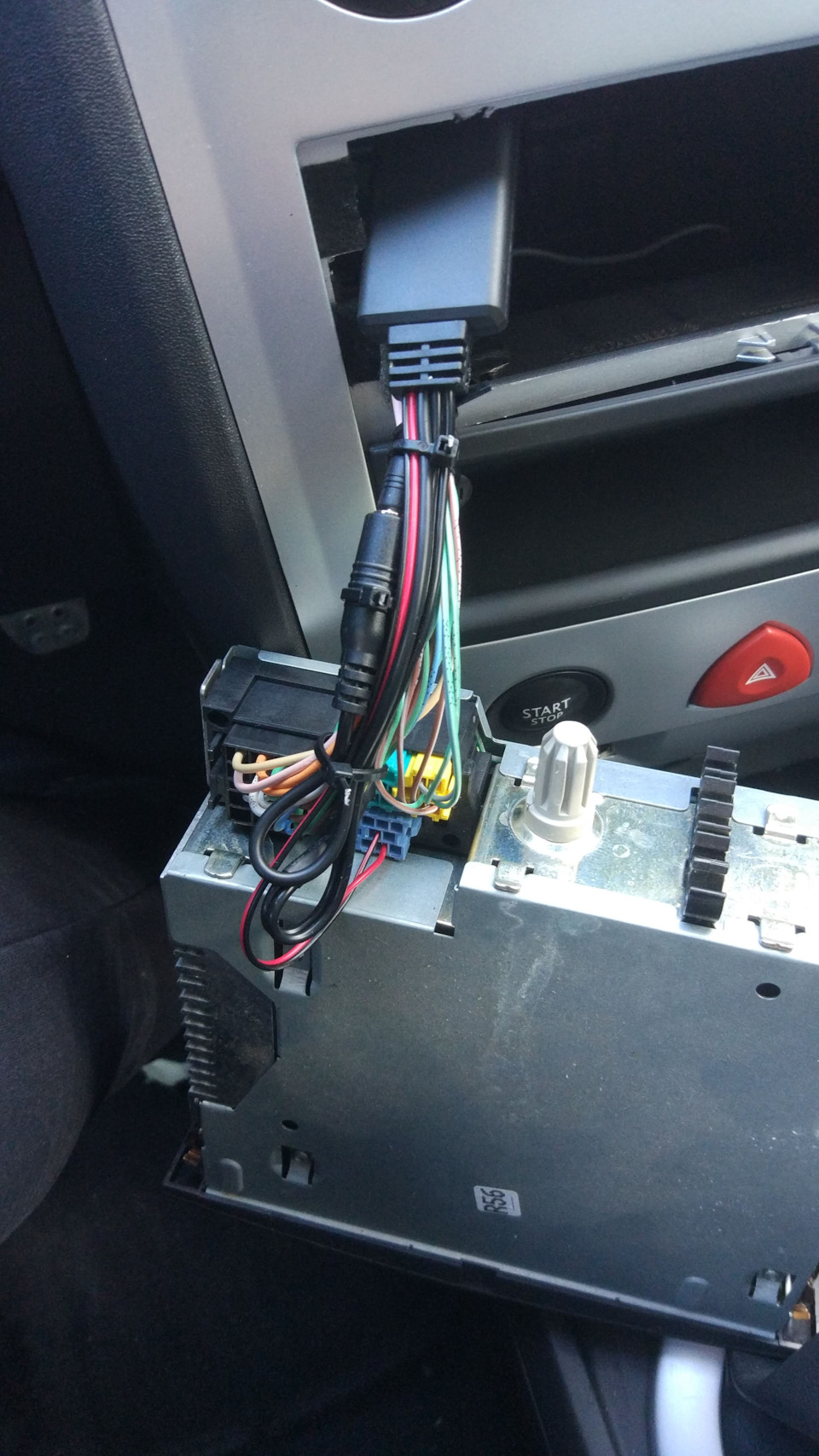

Коли почав вивчати цю тему, знайшов на алі даний девайс, поставив івоно навіть трохи працювало.

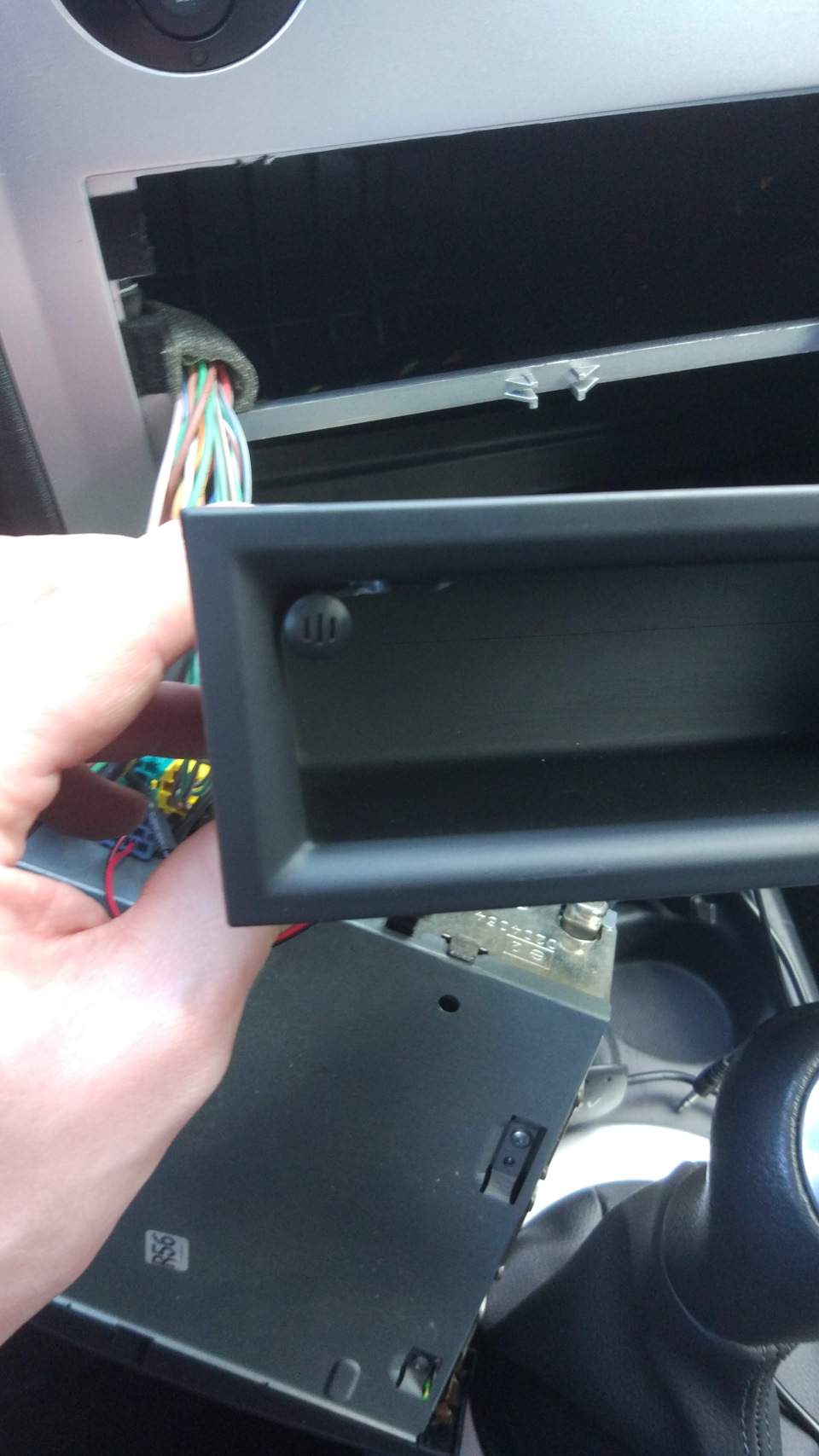

примотав все стяжками акуратно, але згодом дарма мікрофон не ставдалеко тягнути, вивів його в кут кишені під магнітолою
Але в У процесі експлуатації, з'ясувалося, що, по-перше, черезхвилин 10-15 роботи «глохне» один із каналів, у моєму випадкуправоруч грала музика, — зліва я насолоджувався тишею.
Також при дзвінках потрібно було мінімум у 2 рази підніматигучність, щоб почути співрозмовника, і далі якщо включалася музика– вона шалено «кричала» хоч і з одного боку, оскільки друга вжевимкнулася) Ще було незручно тягтися до телефону, щоб переключититрек, також якщо увімкнена навігація та грає музика, потрібно абоділити екран, або тягнути шторку зверху та в повідомленнях клацатимузику. Одним словом, — все незручно. Мені дуже сподобаєтьсяпідкермовий джойстик радіо керувати, ось реально зручна штука.Хотілося б їм клацати музику.
Погулявши аліексперсом натрапив на море різношерстних девайсів.

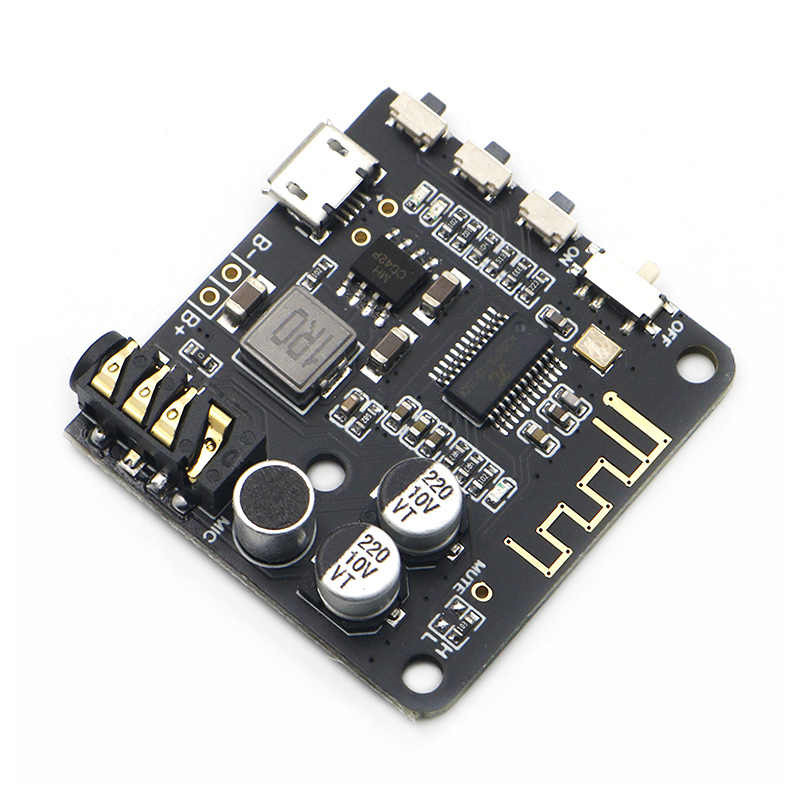

У результаті купив, те що було в наявності в Україні за місцем іщоб не чекати
/>
На аліці воно стоїть 2 долариaliexpress.ru/i/1005001567001967.html
на дзвінок, скидати поточний дзвінок, змінювати гучність більше-менше, і при затисканні кнопки паузи може набирати останній номерабо викликати асистента Google.
Завдання:
< br> Зробити кнопки на джойстику для перемикання треків тавідповіді на дзвінок.
Винести мікрофон ближче до голови водія
По можливості додати резервне живлення, щоб якщо машину повторнозаводиш. Телефон не доводилося повторно підключати до блютузмодулю, і музика продовжувала грати.
Зробити все максимально бюджетно та без зайвого колгоспу, хоча безнього не обійшлося.
< Якщо хтось захоче повторити, то йому знадобиться:- Будь-яка12В авто зарядка або модуль живлення DC-DC 12-5V - Блютуз модульBT5.0-audio-PRO модуль Bluetooth 5.0 або будь-який інший, який маєнеобхідний функціонал.
— Електретний мікрофон якщо ви втратите штатний як це зробив я
— Суперконденсатор (іоністор) на 5v з будь-якою ємністю більше хочаб пари фарад, але ця штука – не обов'язкова. — Три кнопки зковпачками (я брав з діаметром 7 мм) — Роз'єми або шлейф з колодкоюмінімум на 4 виходи так як кнопки всі «коротять» на масу, але явзяв 3 роз'єми по 2 виходи щоб можна, якщо з'явиться бажання, поміняти місцями кнопки без перепаювання.
— Свердло на 7мм
— Паяльник
— Термоклей
— Провід
— Дві руки
Для початку подружив плату DC-DC зі старої зарядки, яку розкурочивз платою блютуз, тому що живиться вона від 5 вольт
Відпаяв ISO-роз'єми з невдалої плати і по припаював все відповіднодо точок на платі (все підписано)
все просто
, при заводці авто, але цього буде достатньо, щоб не перерватиз'єднання з телефоном.
Далі зняв підрульовий – це не складно потрібен торкс на 20. Кермознімати – не потрібно.
Відкрутили 3 саморізи – внизу і відкрили як горіхову шкаралупу, панельки.
Розбирається сам джойтик нескладно
Для тих кому цікаво, що там усередині — зробив пару фото тазамалював схему, продзвонивши висновки кнопок, оскільки на сайт тутне знайшов фото "що всередині"
< /p>
схема відповідає положенню джойстика, можете проектувати її вданому випадку ми дивимося на джойстик знизу
зворотний бік
.< br>
Намітив отвори і просвердлив свердлом на 7 місця для кнопок
На термоклей зафіксував кнопки
припаяв дроти
Зібрав все в джгут
Зі зворотного боку зафіксував термоклеєм косу, щоб випадково невідірвати дроти від кнопок Далі виймаємо магнітолу якщо вона ще невилучена, як знімач використовував провід 1, 5 кв. Мм литою, вставивши в отвори. Ставимо джойстик на місце Далі тягнемо дроти, умене зняті дефлектори, так займався фарбуванням салонного пластику, тому тягнути було легко, але насправді вийнявши тільки магнітолу такишеню, місця для протяжки достатньо.
Паяємо відповіді конекторів, з'єднуємо, тестуємо, підписуємоконектори, ще я простягнув дроти під мікрофон по лівій стійці разоміз джгутом перемикача.
< /p>
Зібрано тестуємо
Іоністор приклеїв на плату, потім все промотав антискрипом Для тиххто буде переміщати мікрофон, важливо пам'ятати, що вони маютьполярність, і "мінус" якщо він навіть не підписаний з'єднаний зкорпусом мікрофона, що легко перевірити мультиметром у режиміпродзвінка. Мікрофон вирішив розмістити в лівій стійці і вивести укріпленні козирка, щоб все було максимально непомітно.
Для цього нагрів тонку викрутку запальничкою і зробив тонкий отвіру пластиці кріплення козирка.
Так знаю, що є спеціально центральне кріплення з отворами підмікрофон, але шукати його по барахолках лінощів.<
Провід подвійний з конектором, щоб можна було знімати козирок змікрофоном у зборі.
Мікрофон купив трохи більше того, що був на платі, він ідеальнощільно зайшов у квадрат дана щілина і є вихід мікрофона, чути всіммене чудово, на вигляд майже
Ну ось власне і все, начебто написав вичерпно.
Дане рішення підійде до багатьох авто.
< /
По машині зроблено вже багато. Салон перешитий, пластикпофарбований, нова гума, поміняв датчик заднього ходу, і кільцеприймальної труби.
Може пізніше про це напишу, роботи багато — писати ніколи. PS якщокому потрібно можу подарувати плату з коробкою з працюючим однимканалом, для моно-блютуз-колонки або саба підійде))
Питання, коментарі, зауваження вітаються.
"мікрофон купив трохи більше того, що був на платі, він ідеальнощільно зайшов у квадрат. І є вихід мікрофона, чутно всім менечудово, на вигляд майже
Ну ось власне і все, начебто написав вичерпно.
Дане рішення підійде до багатьох авто./p>
По машині зроблено вже багато.
Салон перешитий, пластик пофарбований, нова гума, поміняв датчикзаднього ходу, і кільце приймальної труби.
> Може пізніше про це напишу, роботи багато — писати ніколи.
PS якщо кому потрібно можу подарувати плату з коробкою з працюючимодним каналом, для моно-блютуз-колонки або саба підійде))
Питання, коментарі, зауваження вітаються.
"мікрофон купив трохи більше того, що був на платі, він ідеальнощільно зайшов у квадрат. І є вихід мікрофона, чутно всім менечудово, на вигляд майже
Ну ось власне і все, начебто написав вичерпно.
Дане рішення підійде до багатьох авто./p>
По машині зроблено вже багато.
Салон перешитий, пластик пофарбований, нова гума, поміняв датчикзаднього ходу, і кільце приймальної труби.
> Може пізніше про це напишу, роботи багато — писати ніколи.
PS якщо кому потрібно можу подарувати плату з коробкою з працюючимодним каналом, для моно-блютуз-колонки або саба підійде))
Питання, коментарі, зауваження вітаються.
