Не хочу, щоб хтось подумав, що у мене є проблеми з паркуванням :)Просто продовжую маньячити над своєю машиною, роблячи їїавтомобілем D-класу. Може звучить занадто голосно, але меніподобається.)
Черговий апгрейд полягає в установці камери заднього виду зтрансляцією зображення на салонне дзеркало.

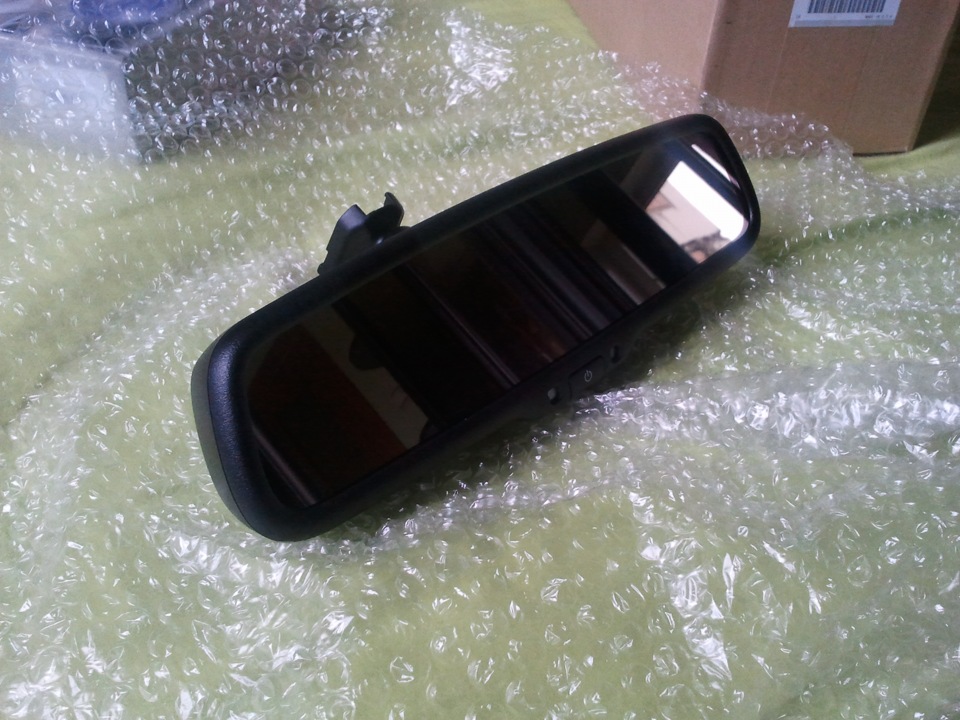

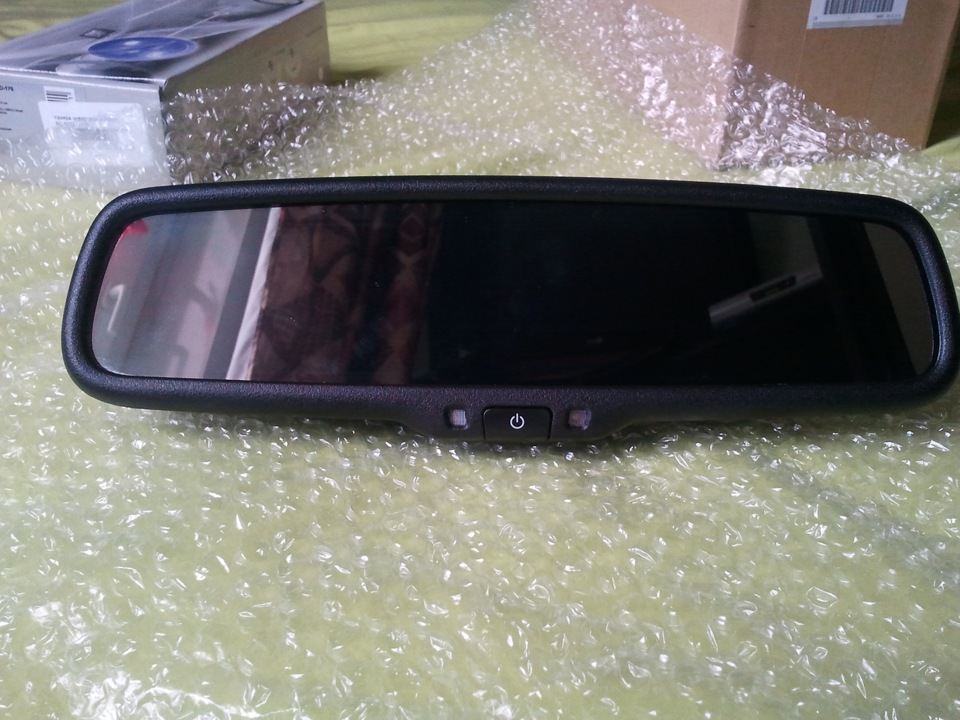

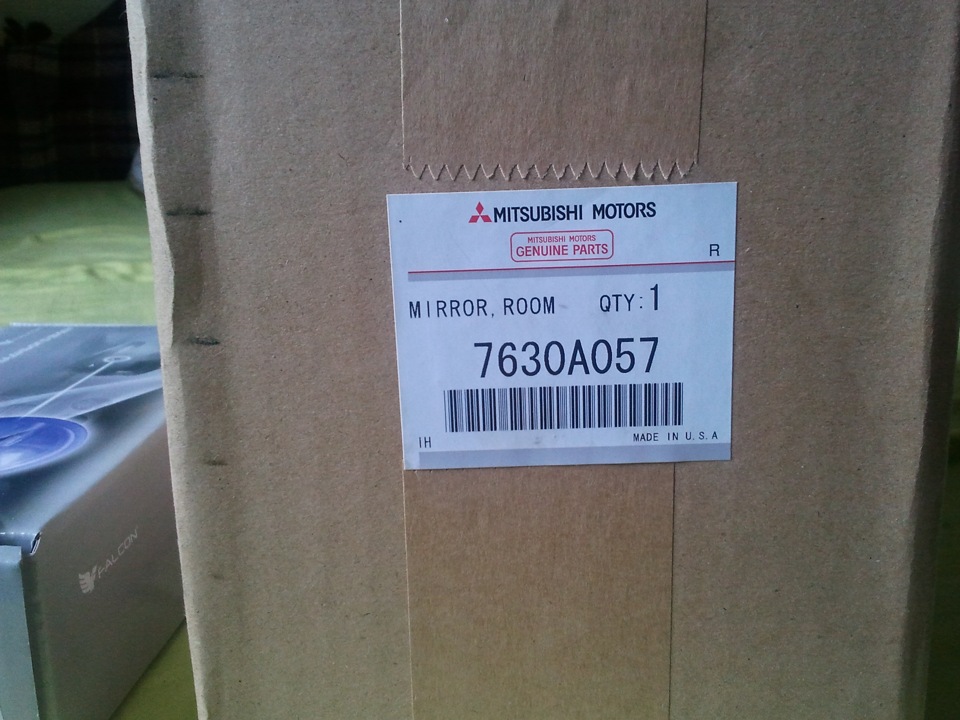

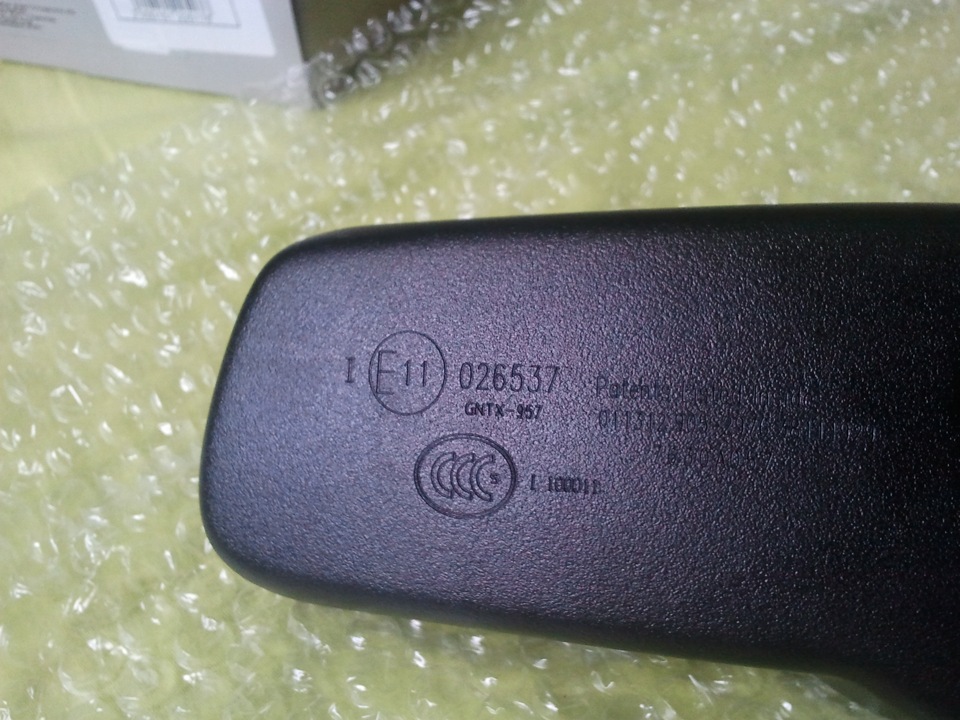

Для реалізації витівки знадобилося замовити оригінальне дзеркалоМіцубіші, яким комплектуються ASX, Pajero, Outhlander топовихкомплектаціях Номер деталі 7630A057 Старий номер був 7630A049 Цінапитання 90$ Дзеркало купував через Vitamin0283. RC-50 CCD-170 зсистемою NTSC і кутом огляду 170 граусів Ціна камери 50 $ Купував вавтозвуку Штатної камери для лансера 9 немає і я підбирав таку, якаб під правильним кутом дивилася на дорогу позаду автомобіля.
Підключенням займався наш клубний автоелектрик Сергій BlackBag, таку процедуру він уже проробляв раніше, тільки не на 9 лансері.)
Т.К. Лансер IX не комплектується роз'ємом для підключення дзеркала, довелося задіяти потрібні піни для підключення камери іживлення.

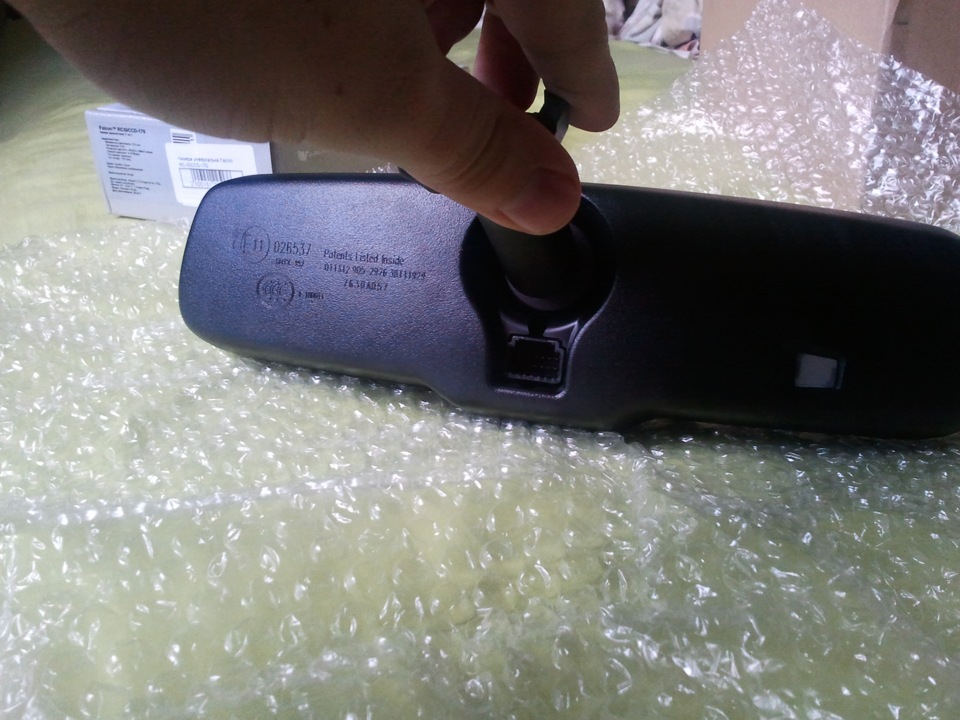

Простіша і зрозуміліша ось:Розпинування на дзеркалі проста (верхнійряд, зліва направо, якщо дивитися на роз'єм):
/>
1 — +12в
2 — до кінцевика заднього ходу (для включення камери при включеннізадньої передачі)
4 – земля (маса)
> 5 - сигнал з камери, відео вхід (NTSC)
6 - земля сигналу камери
В якості вилки в роз'єм взяли більш-менш підходящий 6 - піновийплоский роз'єм від чого не знаю ) Роз'єм такий можна знайти узнайомих комп'ютерників:такими підключаються USB, FireWire, кнопки, діоди та інші пристрої до материнської плати. )
Принцип роботи пристрою дуже простий:при включенні задньої передачіна дзеркалі загоряється екранчик і включається камера задньоговиду, яка допомагає вам припаркувати автомобіль. Крім цьогодзеркало має функцію автозатемнення. Коли ззаду хтось зліпить васдалеким, дзеркало затемнюється і не відбиває це світло водієві увічі. Як на мене дуже корисна річ.
Камеру саму прикрутили над номерним знаком, дроти пустили ліворучпід салонними порогами.
p>
На всю роботу пішло близько 3-х годин.
До розміру об'єктів при ширококутній лінзі треба звикнути. Докамери потрібно пристосуватися. Поїздимо, подивимося.
Кому подобається – ставимо лайк та рекомендуємо друзям.






Коментарі20
На 7630А021 можна поставити камеру
підкажи як зняти планку (яка розташовується над номерним знаком), взяв камеру врізну хочу поставити
Привіт. Підкажи будь ласка. Сьогодні ставили дзеркало це з камерою китайської (відео з червоним дротом для сигналу з заднього ходу і живлення на 12 в) в результаті все підключаємо і коли включаємо задній хід, з'являється екран на 3 секунди без зображ...
ті ж граблі. вдалося перемогти? поділіться.
Гарний набір.Брав ось такий подібний, тільки камера захована у рамку номерного знака.
Супер, хочу пізніше на алі або ебей замовити комплект дзеркало + камера…Шкода не виклав як тягнув дроти.
Спасибі за звіт. Надихнувшись їм зваргонив собі те саме. Тільки камеру і дзеркало від ніссану поставив. Дзеркало один в один таке ж, а ось з камерою пристойно поколгоспити довелося.
Дякую, гляну обов'язково
bgtrade.com.ua/stati/701-camera-lancer-9.htmlось оптимальний варіант на 9 лансі невелика і показує відмінно
Хороша. Я такий не зустрічав. Но іпоставив теж більш/менш делікатно. І головне дивиться як треба.
в камері що дав вище є ще й можливість міняти кут в сумі з невеликими розмірами взагалі суперя таку замовлення на аудюху тільки на передименно через цю функцію, запхнути куди зручно при цьому можна ще й налаштувати кут як камера буде дивитися
Взагалі класний варіант). Дякую! Якщо ще коли небудь на машини буду ставити камери матиму на увазі ...
you are welcome )
icamera.com.ua/poleznye-s…-mitsubishi-lanser-9.html ось ще варіант
підкажи будь ласка, як кінцевик заднього ходу знайти, коробка автомат
На автоматі я не знаю де. Але на автоматі простіше, на приладку виводиться сигнал про задню передачу. Тлумачний електрик знайде за 30 секунд.
я знайшов на ali таке за 2900)
На Алі навряд чи таке. Швидше копія. Копій вже з'явилося багато. Не впевнений у їхній якості.
Кінчено копія але не за 14 штук його зараз же купувати)))
Скинь, якщо не складно, посилання з алі на дзеркало))))
