Ну дуже довго я готувався до встановлення кнопочок: шукав, де купити за осудну суму; визначався з потрібними запчастинами (багато ще купують косу і новий равлик для мультикерма); шукав адаптер рульового керування для своєї магнітоли. Спершу замовив праві (2 міс. очікування) кнопки, потім для симетрії :) ліві (ще 2,5 міс.).

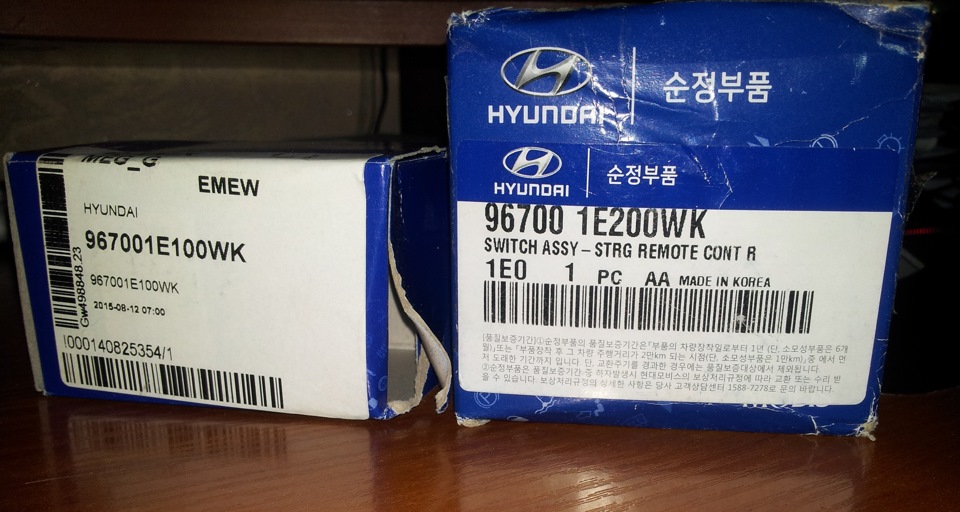

967001E100WK - 13.09 USD
967001E200WK - 12.53 USD
А взагалі бувають (доповнюю інформацією від акцентоводів):
- 96700-1Е200F під сірий салон 5 кнопок
- 96700-1Е200AR (праві під бежевий салон 5 кнопок)
- 96700-1Е200WK (праві під чорний салон 5 кнопок)
- 96700-1G200PH (праві хром)
- 96700-1Е100FZ (ліві під сірий салон хендс-фрі)
- 96700-1Е100AR (ліві під бежевий салон хендс-фрі)
- 96700-1Е100WK (ліві під чорний салон хендс-фрі)
- 96700-1G100PH (ліві хром хендс-фрі)
- 56994-1G010PH (накладки "заглушки" ліві хром)
- 56995-1G010PH (накладки "заглушки" праві хром)
- 56991-1C200 (шлейф для лівих та правих кнопок)
Є шлейф тільки для правих кнопок, імовірно 56991-1C000. Випадково в бортовику Pro100Pasha дізнався про Альберта (mrStealth), який робить адаптери і не тільки! Живемо ми в одному місті, а виготовлення адаптерів та інших смаколиків поставлено на потік. Моя магнітола не керується дротом, тільки ІЧ. Ці штуки він робить індивідуально для конкретної магнітоли і авто, зателефонували, домовилися про ціну і додаткові опції, які хочу повісити на кнопки. Власне, додаткова опція тільки одна — це спасибка (2 миті аварійної). Обійшлося мінімум у 3 рази дешевше за універсальний адаптер і більш функціонально).

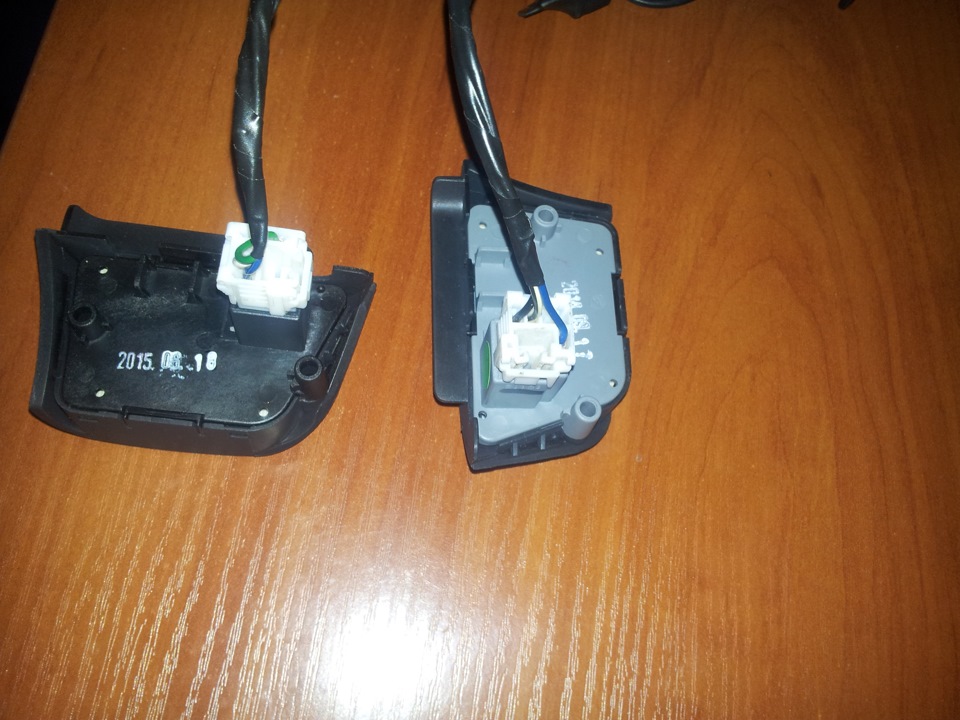

Правда, потрібен ще один девайс "подовжувач поворотів" або "комфортні повороти", для якого Альберт вивів з адаптера окремий провід. Косу (проводка від кнопок до равлика) не гірше за оригінал він теж робить і навіть з рідними фішками підключення до кнопок, ціна взагалі кумедна. Це хороша новина, оригінальну все одно потрібно переробляти для "безмультирульного" равлика, інакше адаптер не розуміє команди із цих кнопок. Коротше кажучи, відправив Альберту кнопки для переробки та пульт магнітоли для зняття сигналів. На лівих кнопках перегортання треків, пауза та по плану спасибка.

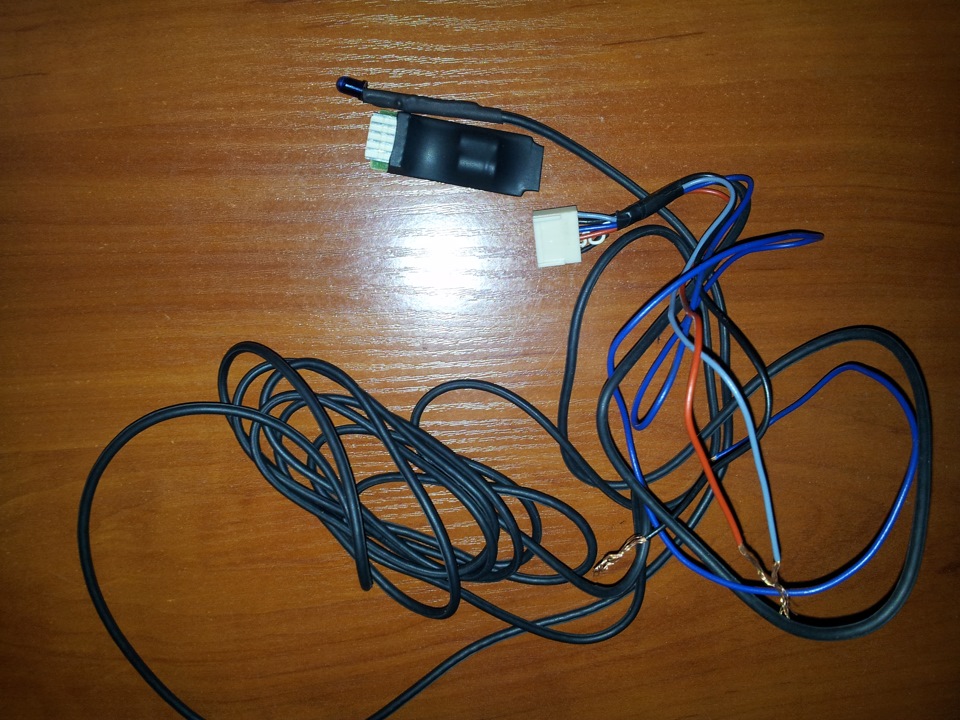

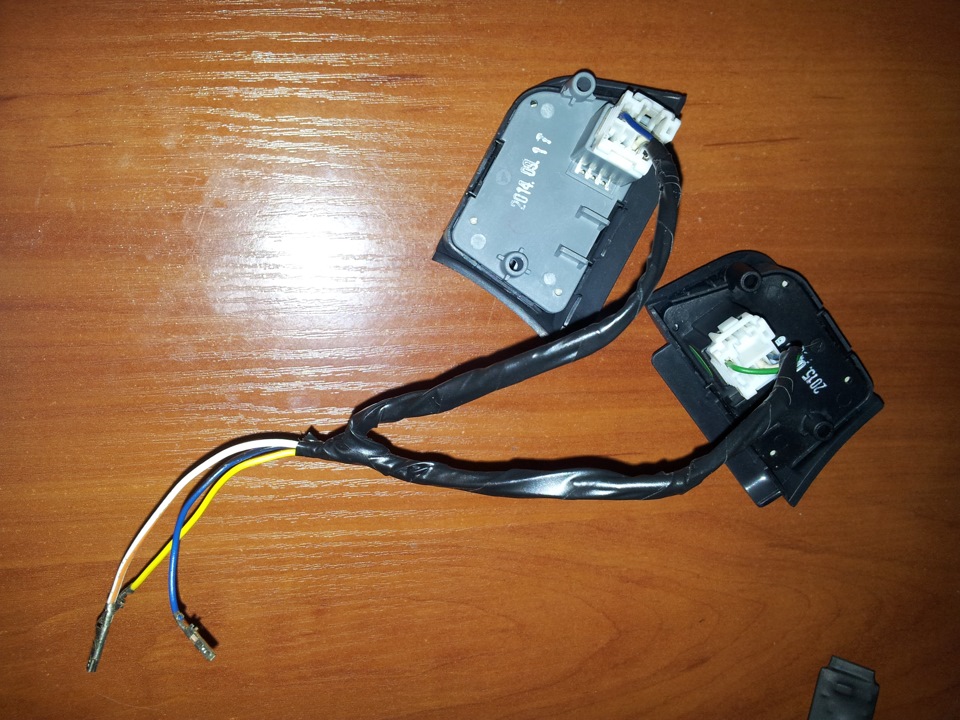

Проводи з фішками як у оригіналу, 3 проводи обтиснуті відповідними клемами. Власне, сам девайс :) Потрібен ключ зірочка TORX №40 (для зняття подушки), штатна викрутка (підрульовий кожух та заглушки), маленька голка (для витягування та загинання клямки пінів з конектора для перепинування). Хто зніматиме підрульову полицю, запасіться головкою на 10. Скажу відразу, кермо не знімало. Місця для доступу до шурупів заглушок достатньо, перепинати конектор равлика можна не витягаючи сам равлик.
Перед зняттям подушки скидав клеми акума мінімум на 10 хв. Відкручуємо гвинти кріплення подушки безпеки та знімаємо її. Їх три штуки — 2 з боків керма і один знизу. ВАЖЛИВО! Відлужуємо роз'єм безпосередньо з самої подушки (жовтий фіксатор), залишаючи дроти подушки висіти в равлику. Не обов'язково, але для зручнішого монтажу знімаємо полицю, для цього відгвинтимо два саморізи і один болтик на 10. Далі полиця тримається на пружинних засувках, смикаємо на себе.

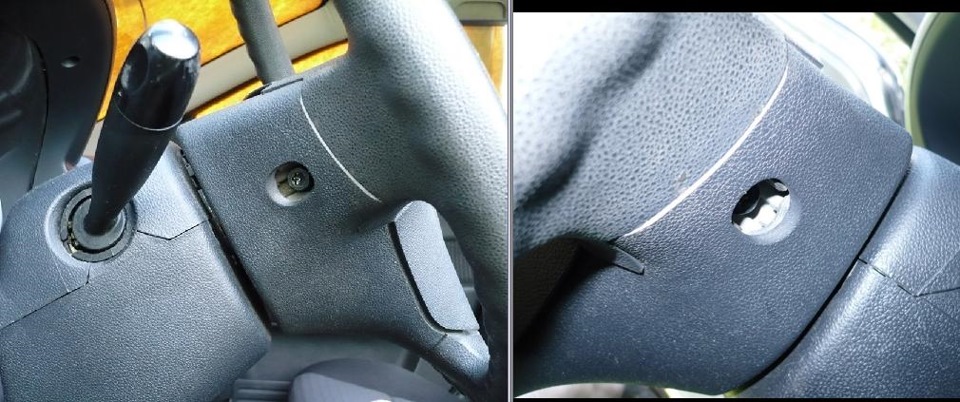

Знімаємо підрульовий кожух, для цього відкручуємо 3 саморізи, рульове колесо повертаємо вправо і вліво. Після половиним. Сам кожух тримається на клямках, будьте дуже обережні з холодним пластиком. Під подушкою викручуємо шурупи. Зсуваємо пластик убік і замість заглушок ставимо кнопки з косою. Найбільше лякала перепинування задньої фішки равлика. Зараз все здається елементарним, а на морозі довго гнув матюки.
Відлупуємо фішку від равлика. Процес встановлення досить добре розжований у мануалі. Там можна почитати, як розібратися з оригінальним шлейфом тощо. Фіксатор клеми, як показано, насправді виходить набагато менше. Не намагайтеся його сильно витягати нагору. Ще дивіться, куди засунути голку для вилучення пінів з фішки. До і після перепинування вставляємо клеми коси в равлик. Синій — підсвічування кнопок при вкл. габаритів, далі 1 провід у відсік магнітоли, клаксон та 2 провід у відсік магнітоли. Ну, прям зовсім як оригінал зі стяжкою купленої заздалегідь для цього процесу).
За магнітолою знаходимо незадіяну фішку, це проводка равлика, яку ми перепинали. Один "рожевий - сигнал" підключив до адаптера, а другий (червоний "-" кнопок) до маси разом з "-" магнітоли та адаптера. Живлення для адаптера взяв із дроту АСС магнітоли (зелений з білою смугою), він був не задіяний у моєму варіанті підключення магнітоли. ІЧ лампочку простягнув праворуч у штурманський плафон. Кнопки працюють чудово, підсвічування вночі не напружує (включається з габаритами).
Якщо залишилися незрозумілі моменти, рекомендую подивитися відео із запису. Замовив реле, вимикає живлення магнітоли та адаптера після включення охорони (керівний провід "-" від сигналізації). Буде досить зручно і позбавить зайвої втрати струму на час стоянки, а поки магнітола постійно під напругою, адаптер тільки при АСС. Потрібно ще підшаманити реле стекол (той самий виходу від сигналізації), керувати склом до включення охорони. Так, з доповненням – як зрозумів, це такий варіант із реле, на прикладі з керуванням живлення магнітоли від сигналки! Ідеально для мене, звичайно, зробити реле таймерного типу, доводчик не розглядаю. Подовжувач поворотів (комфортні повороти) змусити нормально працювати з кнопки поки не вийшло, є питання до установників сигналізації. Далі буде...
