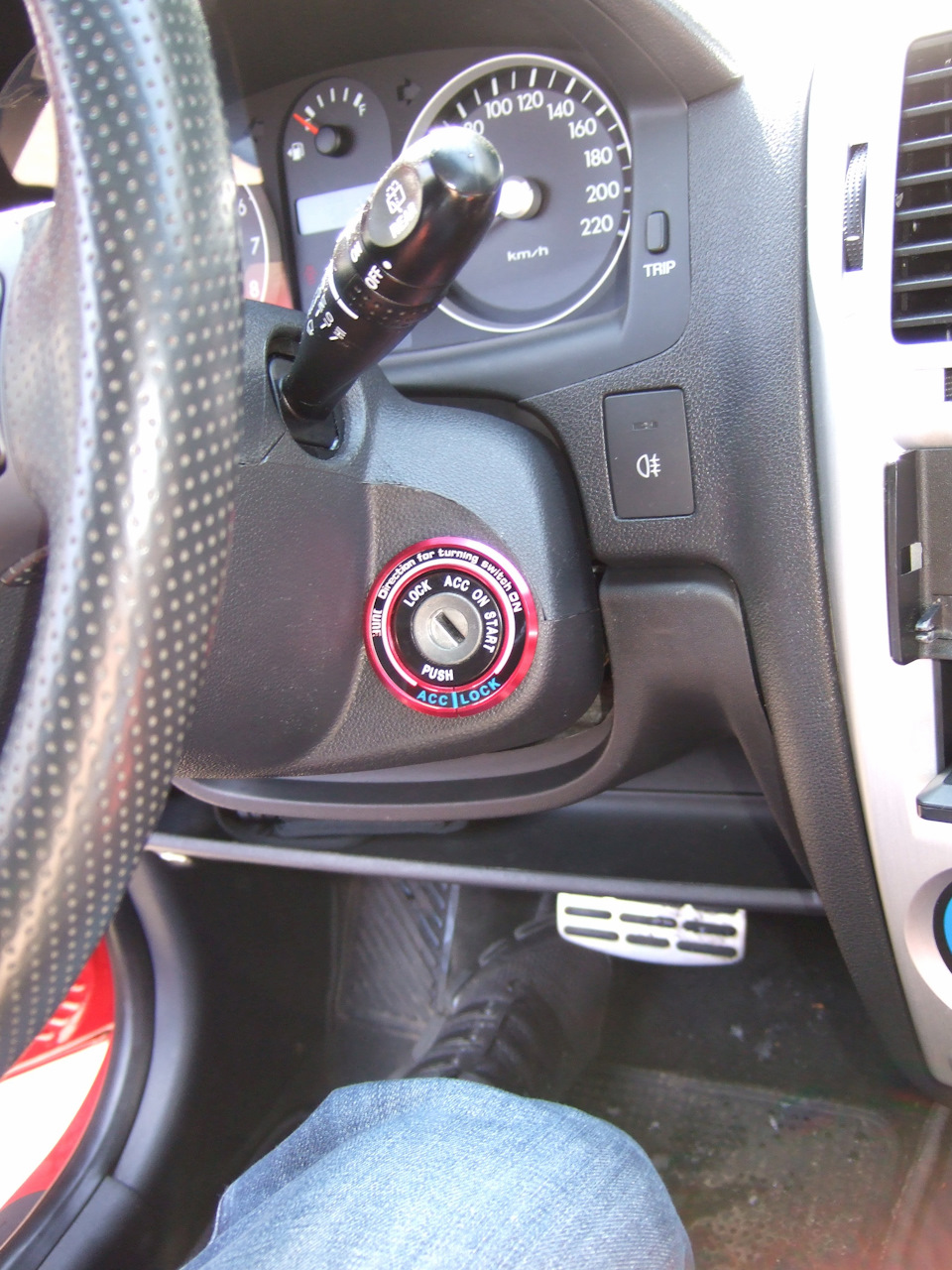

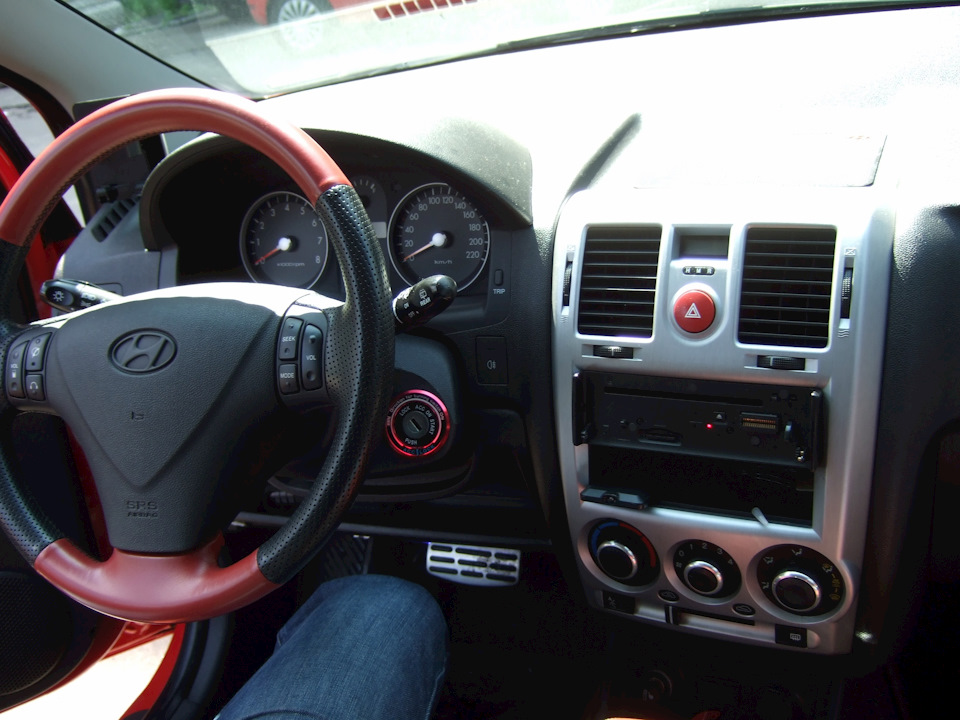

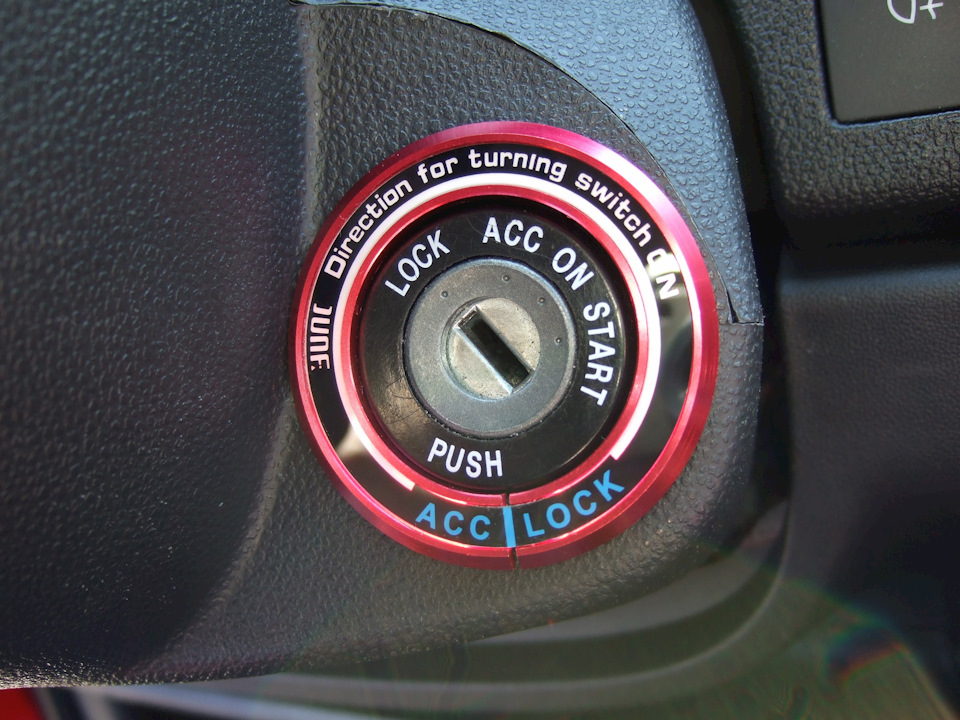

Давно хотів підсвічування як у Djonni, а повторити слабо. Подібнихкитайських кілець тут не бачив, купував за 8 $ ) Зовнішнійдіаметр:56 мм, Внутрішній діаметр:37 мм, висота 3 мм Підсвічуваннясинє, а колечко червоне, перепаяв світлодіоди на SMD 1206 які купивдля переробки підсвічування значка 5 дверей.Зібрав найпростішийстабілізатор струму на 30ма. Стаб LM317T, резистори, клемки і провсяк випадок вліпив випрямні діоди 1N4007. Для тих хто хочерозібратися з світлодіодами раджу почитати посилання (стабілізаторструму або напруги), копія, якщо світлодіоди споживають 20 або 40Ма Необхідна мініатюрність можна використовувати спеціалізованісвітлодіодні драйвера NSI45020. Також був куплений димер нанайпростішій схемі з конденсатором 10 000 мкф і діодом, дарма, потрібно було самому зробити в 10 разів дешевше. Взагалі є шикарнийавтодимер для світла салону, затримка при зачиненні дверейналаштовуватися до 60 сік, якщо заведений — одразу плавно гасне.Але, він споживає струм (3ма) і встановлюється на постійнехарчування.

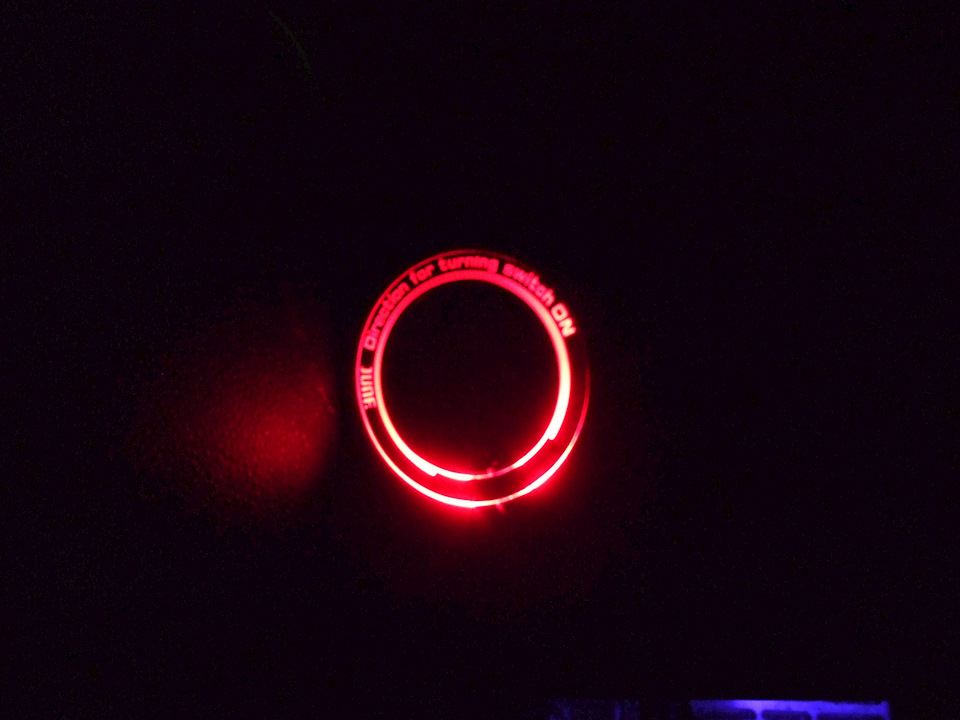

Соррі за якість.

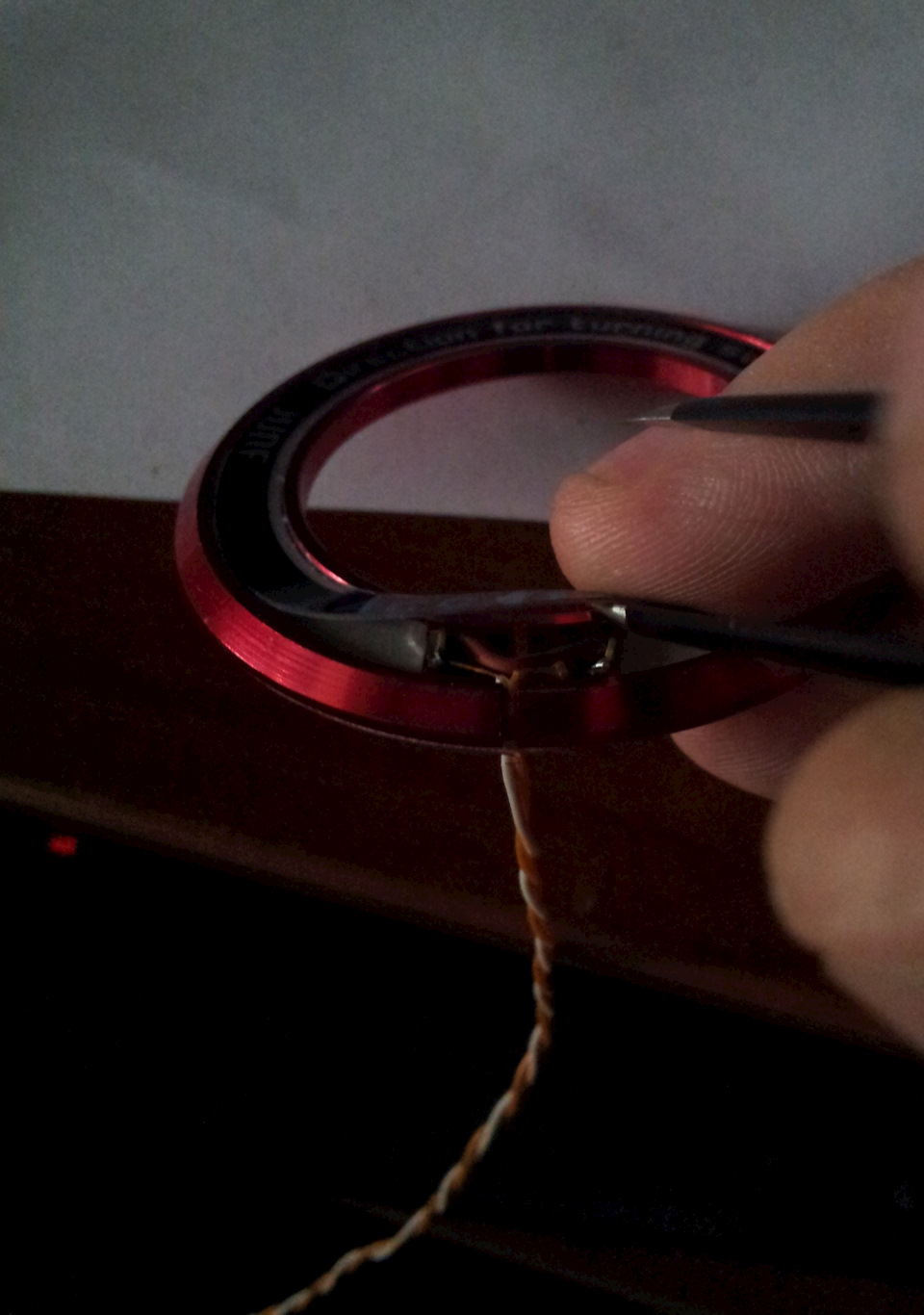

Між діодами провід витої пари для жорсткості. В 19v від блокаживлення ноутбука сила струму не підвищується як з резисторами, атрохи падає! Другий варіант з випрямляючим діодом 1N4007 між синімі чорним проводом діод. Діод має:1. Катод (сторона зі смугою). 2.Анод (сторона без смуги). 3. Діод пропускає «-» від катода до анода (не пропускає «+») і «+» від анода до катода (не пропускає«-»).
На самому димері все написано,
<
Проблем з ним непомічено.
Кому цікаво, типу фосфорного підсвічування без проблем. На виглядякість і конструкція повністю аналогічна, ціна в 5 разів менше.br/>
Всім добра!
