1) розбивається скельця.
2) видаляється все, крім ріжок між якими нитка розжарення
3) ставиться зверху нова лампа і фіксується-коннектиться шляхомскручування ріжок з патрона та вусиків на лампі.
> Мені здається це не надійним, та й фіксація сумнівна, та й якщорегулярно міняти, ці ріжки на патроні стануть непридатними.
Мені ж хотілося доопрацювати патрон так, що би він бувбагаторазовий і надійний.

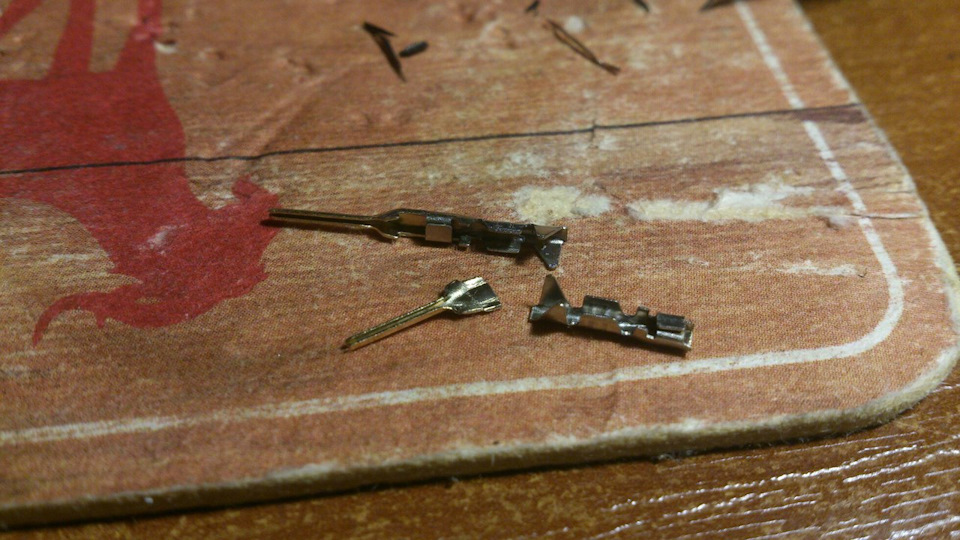

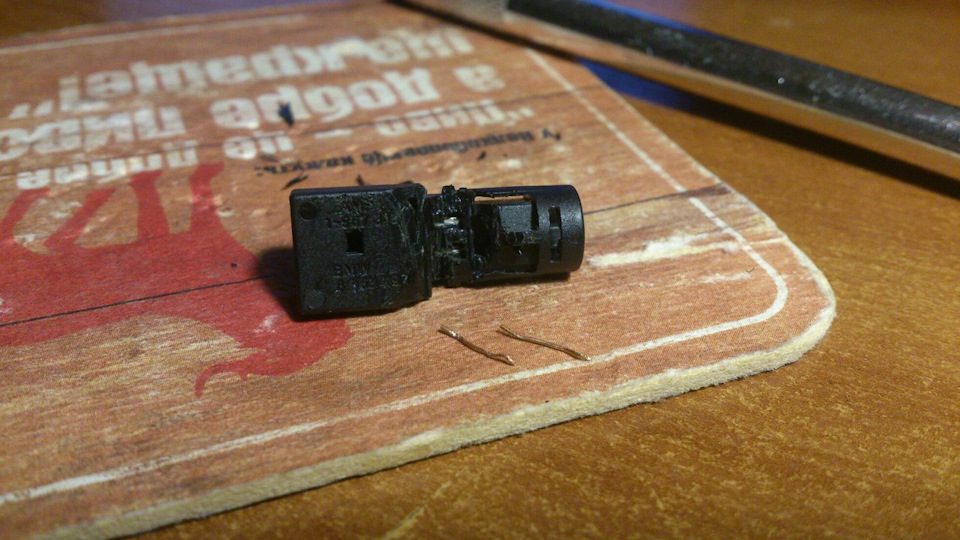

Вивчивши візуально патрон, виявив приблизне місце з'єднання, іпочав зрізати пластик модельним ножем. До речі, пластик дужежорсткий, так що поки дивився фільм весь час колупав це патронперіодично підпилюючи надфілем. Після того як дійшов до контактівпатрона, які можна побачити через пару маленьких отворів, підколупнув пінцетом проводки і видалив їх. Далі треба булопридумати як подовжити контакт, до якого будуть притискатися вусалампи. Спочатку була ідея взяти скріпку і розплескати її, з одногокінця, довжина її потрібна близько 8мм. Але ніч за вікном, будитисусідів не хотілося і я почав длубатися в барахлі і наткнувся накоробку конекторів з радіокерованого моделізму, відразу в очіпотрапив роз'єм JST, який типу одноразовий, і він збирається зпластику і піна у вигляді тата чи мами. Я відрізав потрібноїдовжини, розплющив з одного боку, з іншого вставив в отвір, звідкивидалив дріт.

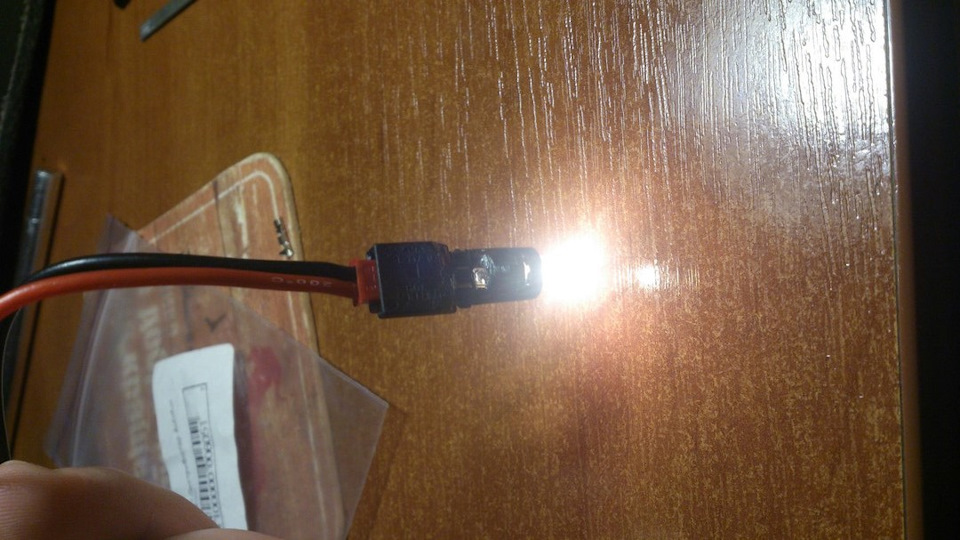

думав пропаяти, але такого тонкого жала на паяльнику у мене небуло, по цьому вирішив обійтися просто щільним з'єднанням і зверхузалити суперклеєм. Мультиметр показав що контакт є, підключив до БП— працює.

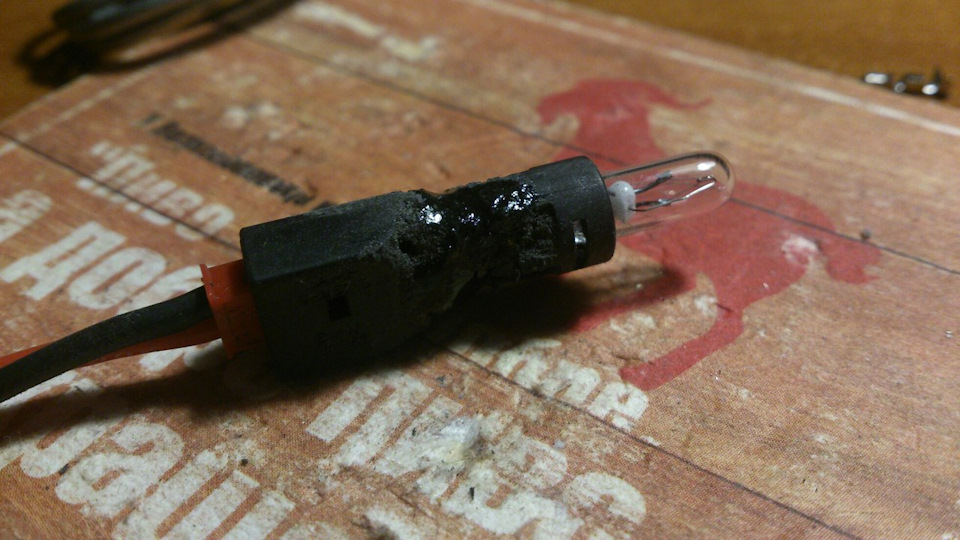

< Відразу хочу відзначити, що мабуть слабке з'єднання було міжодним з пінів або коли залив суперклеєм зробив зайвий рух внаслідокчого контакт зник. Тому я знову відкрив, перевірив який контактвтрачений і пропаяв вже збоку. Зверху суперклей та перетертийтютюновий попіл, хто в темі — той зрозуміє.

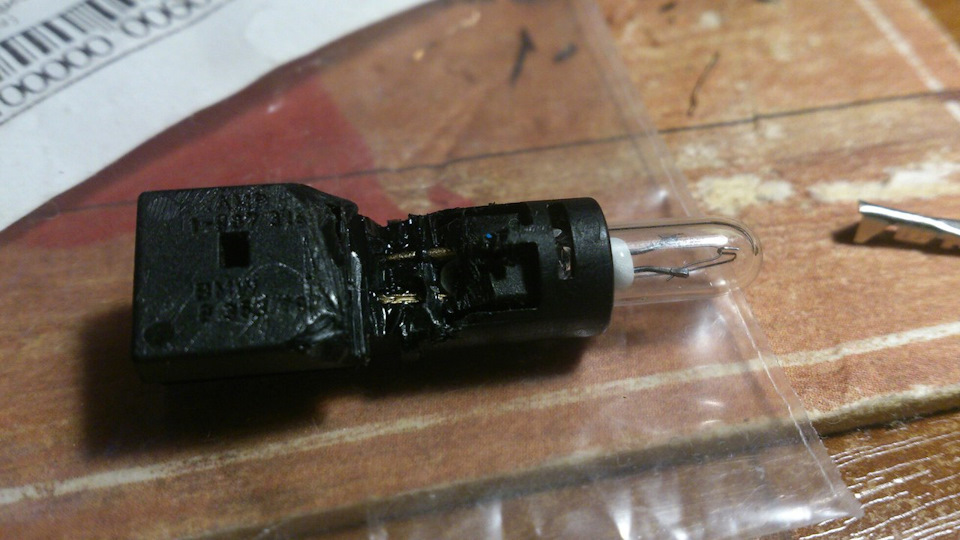

Таким чином, у нас вийшов оригінальний патрон під зміннулампу
про всяк випадок нагадаю, що лампа сюди йде 1.2в, маркування назразок Т5. Вартістю 5-15 грн, залежно від виробника та магазину.рекомендую брати відразу хорошу лампу, тільки з тією метою, щобрідше лазити міняти її.






Коментарі9
я купив нову лампочку. але вона згоріла через секунд 5. думаю діод припояти
перевір, яка напруга приходить. Власне через нову лампу за 8 баксів можна і посидіти, якщо через 5 секунд перегорить, а з такою доробкою можна міняти хоч десяток, поки причину не знайдеш, ну і так, сюди ж і діод поставити можна, той же т5.
12v приходить
ну тоді не виключено, що лампа була під менший вольтаж, реакція цілком відповідна
начебто в магазині сказали що на 12. але факт залишається фактом
Я ж на трьох патронах просто відколупав вусики старої лампочки через два отвори, голкою. Там видно пластини і окремо припаяні вусики. Спокійно вставив нову лампочку, розпрямивши вусики в неї. Складним було потрапити в готові канали. Потім затис лампо...
ну ось знову - потрапив у канали, підтиснув сірником ... кожному своє, але як на мене - це все не те. на останньому фото видно як виходять пластини контактів, і без будь-яких підтискань, лампа стає на своє штатне місце, не люфтить , тримається чудово...
Я взагалі виключив патрон при заміні лампи. Лампа двома вусиками припаюється прямо до проводів схеми і зрозуміло що ізолюються контакти. патрона в корпус.По-моєму так простіше.
У тому те, що я не хочу нічого паяти щоразу при заміні. Думав може діод причепити, щоб термін служби продовжити. а щодо простіше - що може бути простіше витягнути одну лампу і вставити іншу? без всякої пайки, скручування та ізоляції?
