Опишу процес встановлення зчеплення 2108 на МеМЗ-968. Длявстановлення кошика 2108 на ЗАЗ необхідно провести ряд доробок змаховиком
По-перше, необхідно змінити поверхню маховика, тому що у 968 тачастина маховика, куди прикручується кошик знаходиться вище, ніж тачастина, куди прилягає диск зчеплення.У 2108 навпаки. Кошик глибшеніж та частина, де прилягає диск.Різниця по глибині — 0.5 ммДопустимі відхилення — +/- 0.1 мм.

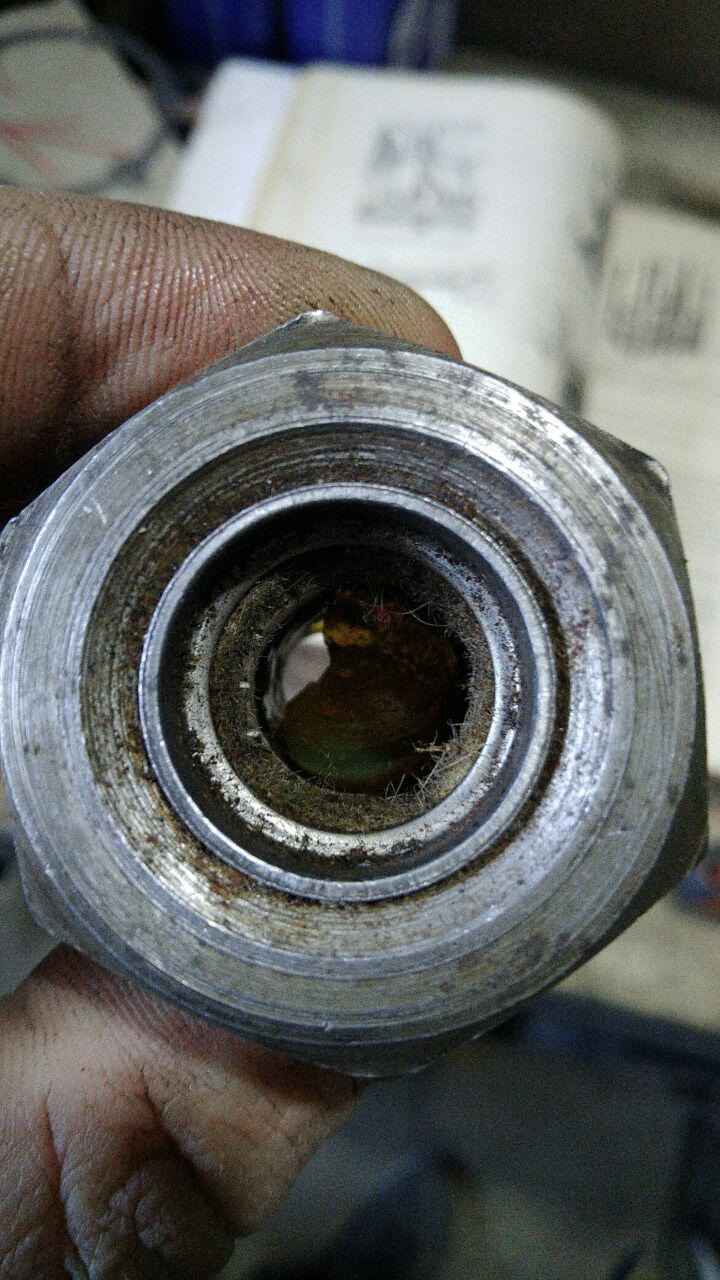

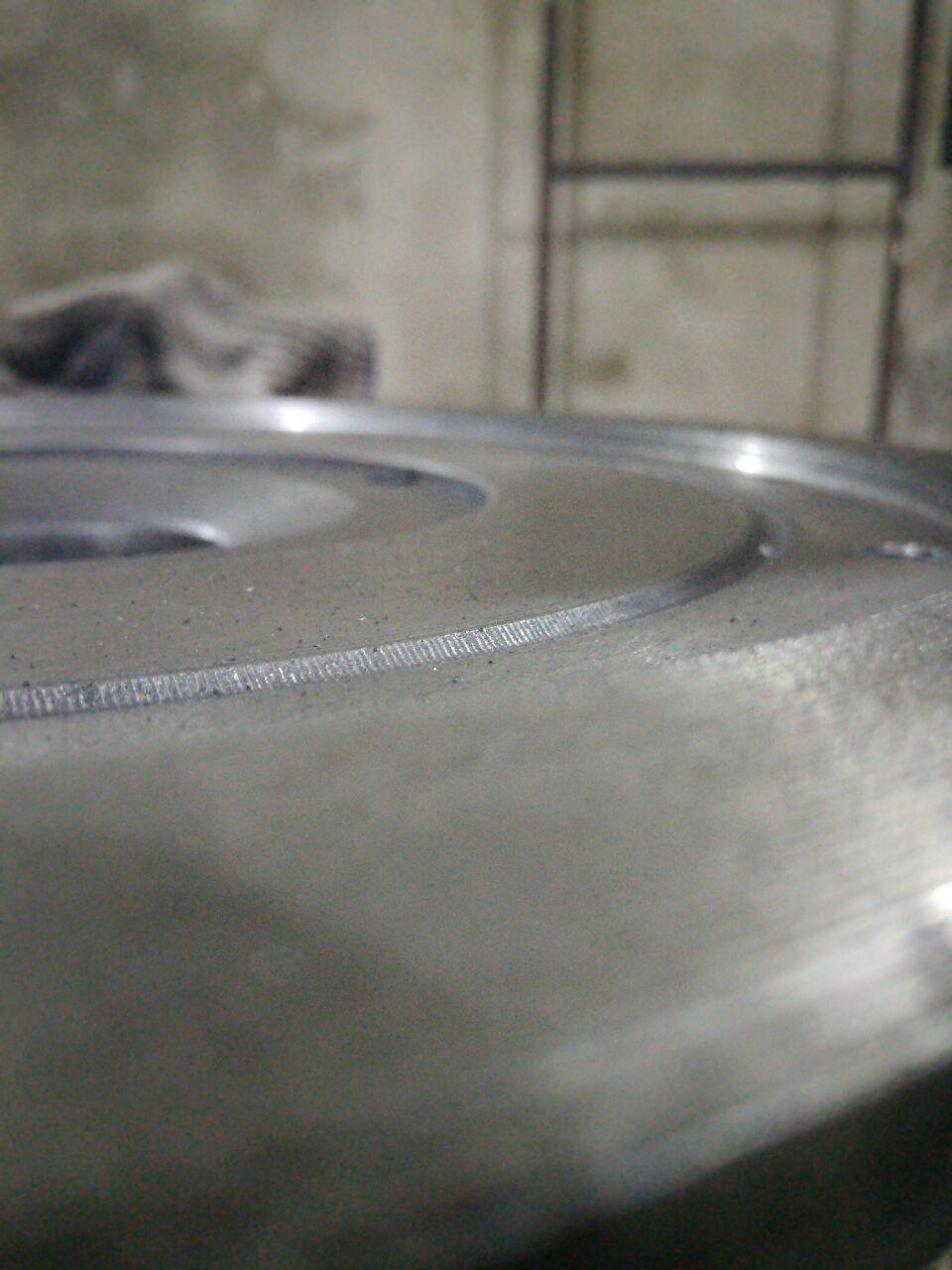

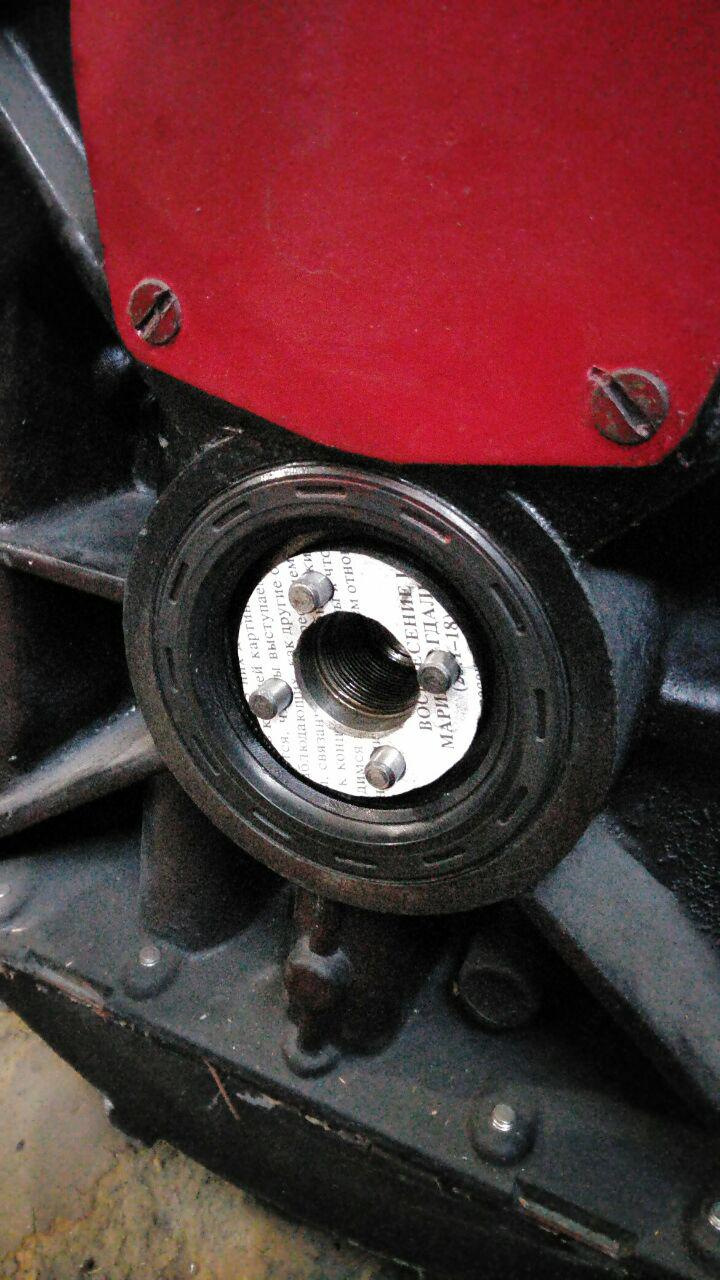

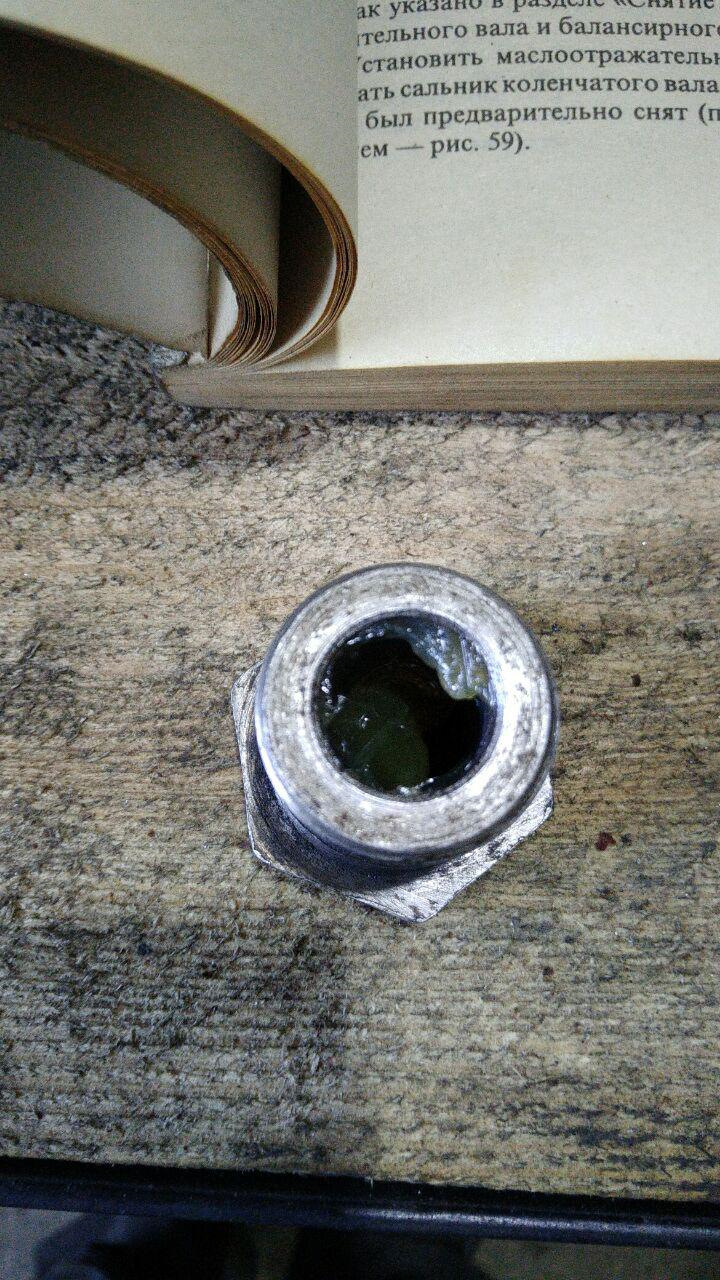

Проточку можна виконати такого ж діаметра, як кошик. Проточку дляцентрування кошика — кошик лягатиме в проточку і таким чиномцентруватиметься. Паперову прокладку товщиною 0.1 мм.. Часто цеймомент упускають, але в мануалі він записаний. Більше 2-3 гтугоплавкого мастила (я використовував Літол-24). Змащення вводитиз боку різьбової частини болта. Для установки диска зчеплення 2108на ЗАЗ необхідно сточити маточину диска на 4-5 мм (у моєму випадкувийшло значення близько 4.5 мм) .
Сточувати потрібно з боку, що прилягає до двигуна, т.К. Маточинавпирається в болт маховика.
До маховика прилягає та сторона диска, де маточина має формуконуса. Виходить, пружини стирчать у бік коробки.
Можна проточити таким чином маточину диска і використовуватийого замість стандартного диска зчеплення, на стандартномукошику.
> Диск зчеплення 2108 на ЗАЗ
Для того, щоб рівно притиснути диск зчеплення кошиком, необхідновикористовувати напрямну. Це може бути шматок первинного валу, абобудь-яка інша залізка, яка однією своєю частиною досить щільновлізе в болт маховика, а на іншу досить щільно сяде маточина дисказчеплення (діаметр цієї частини ~20 мм).< br> Напрямна длявстановлення диска зчеплення. На кшталт різьблення не звертаємоувагу — просто трапилася така залізка, ніякої ролі ця направляючадля встановлення диска зчеплення в дії. Тепер можна ставити кошик.Направляючу можна буде витягнути, коли кошик буде притиснутий домаховика.

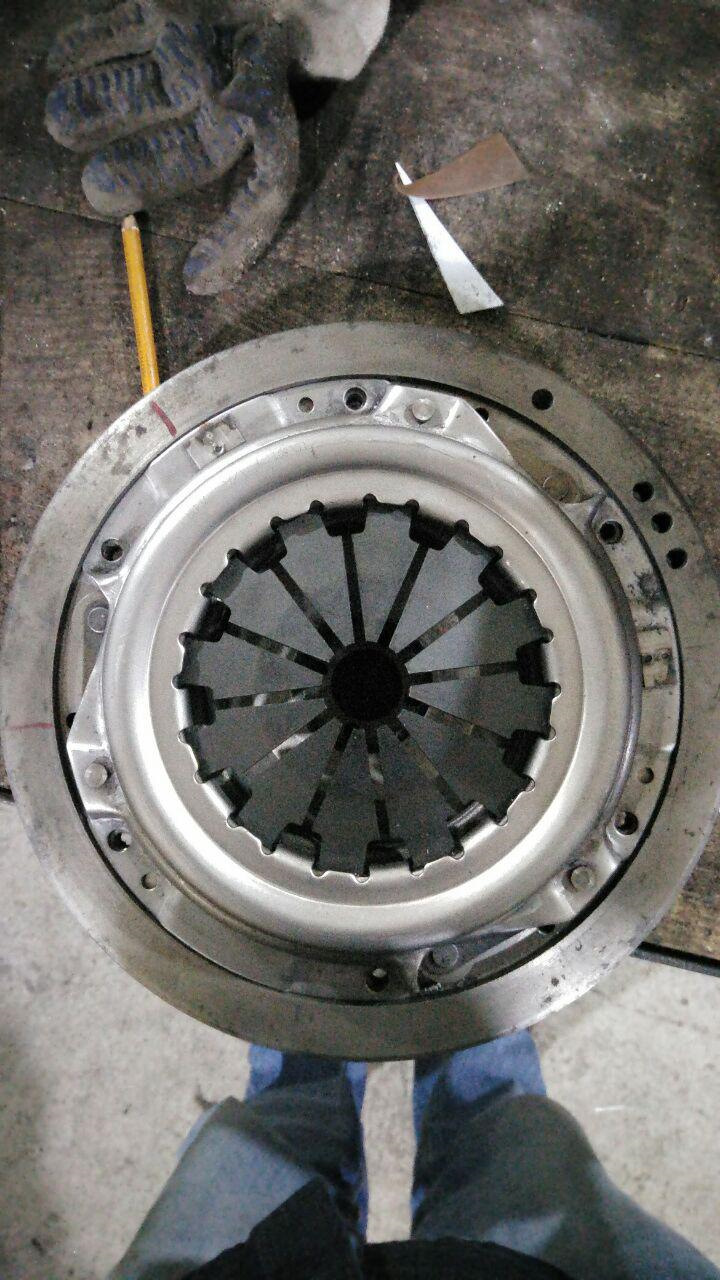

Кошик встановлений.
Після притискання кошика його пелюстки утворили рівну поверхню. Допритискання пелюстки випирали назовні, створюючи поверхню якконуса.
Дякую що дочитали до цього місця, сподіваюся надана інформаціякомусь допоможе.
