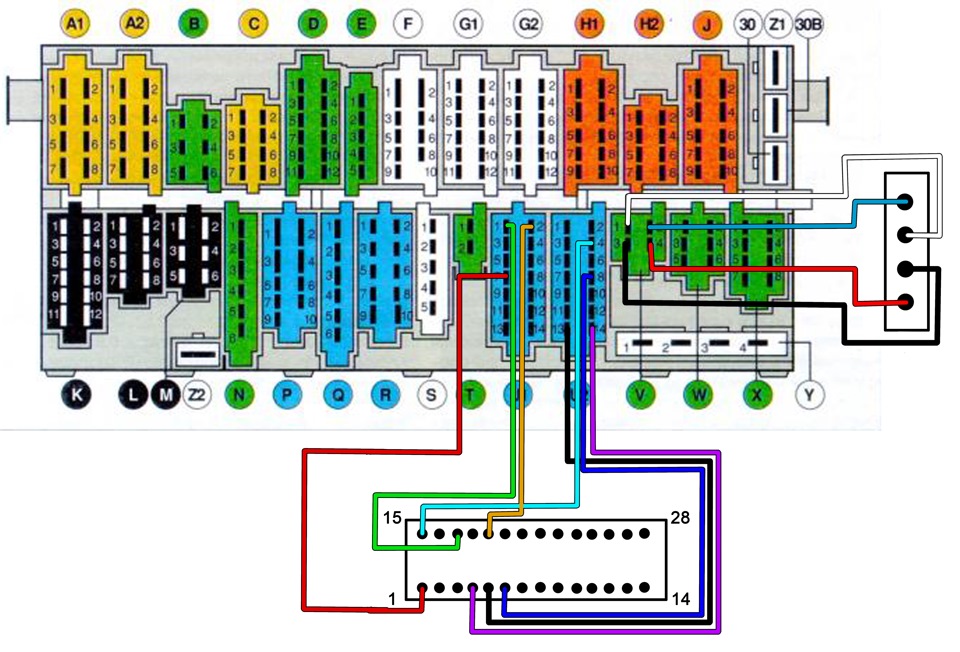

Ось, намалював як і обіцяв, правильну схему підключення приладки таперемикача MFA.
T28/1- U1/7 — Blu/Wht — Датчик температури навколишнього повітря, маса
T28/4 — U2/14 — Gry — Перемикач MFA 4 контакт, скидання
T28/5 — U2/13 — Brn/Wht - маса MFA перемикача, маса дляДатчиків
T28/6 - U2/8 - Grn/Wht - Перемикач MFA, пам'ять
T28/15 - U2/4 - Blk - Перемикач MFA, 2 контакт, режим
T28/17 — U1/1 — Blk/Wht Датчик температури масла
T28/19 — U1/2 — Vio — Датчик температури навколишнього повітря, сигнал
MFA, про яку ніде не згадується.

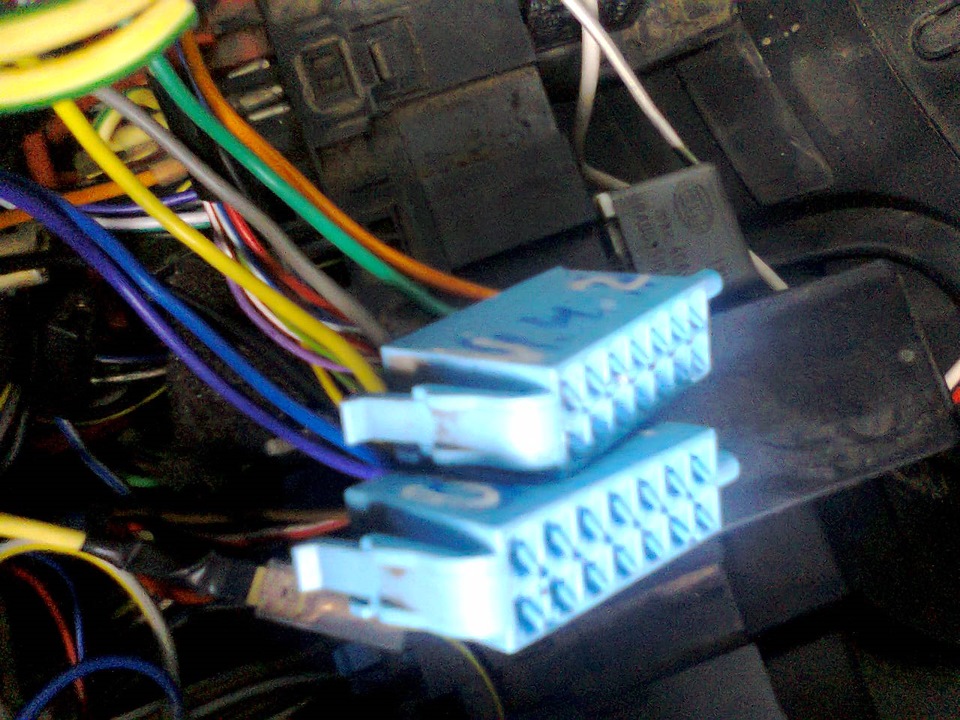

Це фішки U1 і U2.Важливо не переплутати їх місцями, відразу відзначїх значення

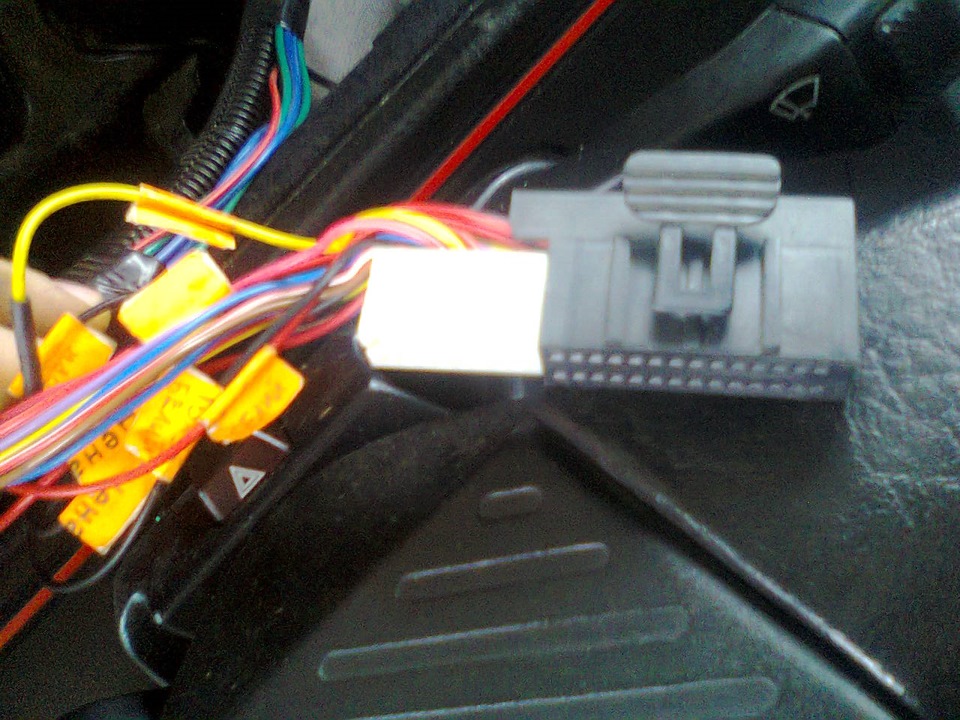

Це фішка Т28, підключається до приладової панелі.Вона розбірна., білу фішку витягни з кожуха як на фото
На фішках, кожен контакт пронумерований дрібними цифрами.
Кожен провід використовуй різного кольору або просто приклейярлички, щоб не переплутати.< br>
Коментарі16
T28/5 - U2/13 - Brn/Wht - маса MFA перемикача, маса для Датчиків у мене немає маси ... (
Те, що мені зараз дуже потрібно. Супер! Дякую!)))
Завжди будь ласка))
Як думаєш, якщо на пряму підключити бабку до приладки, сильно вплине на роботу МФА? На гірше, мається на увазі))
Абсолютно не вплине.
Ось за це спасибі, заспокоїв. Робити потрібно щось фен-шую, але всі фішки ще знайти треба, а перевірити роботу МФа треба ж)))
Ось це я мабуть збережу
дуже вдячний тобі за це! дуже чітка схема!
Прикольно, тільки сам зібрався схемку скласти подібну =) А тут ось. Підключав собі на швидку руку від підрульового прямо на приладку. Треба б переробити. Тільки ліри потрібні напевно будуть на роз'єм приладки так? Не в курсі які розміром?
Тож нагоді! Сенкс! )
Варто помітити, що в тебе прилад старого зразка, на 2 роз'єми.
А млинець це на 1! Сори не побачив!
А ось саме приладка на 2 роз'єми є купа інформації підключення МФА))
Як на рахунок підрульового з мфа jpgroup чи SWAG варто брати чи оріджин пошукати?
Вперше, я купив новий підрульовий з МФА. Розчарувався, кнопки 2-го положення залипали. Що я вже з цим не робив, безрезультатно. У результаті, купив б/в, оригінальний підрульовий і радію ним))
Зрозуміло, дякую! )
