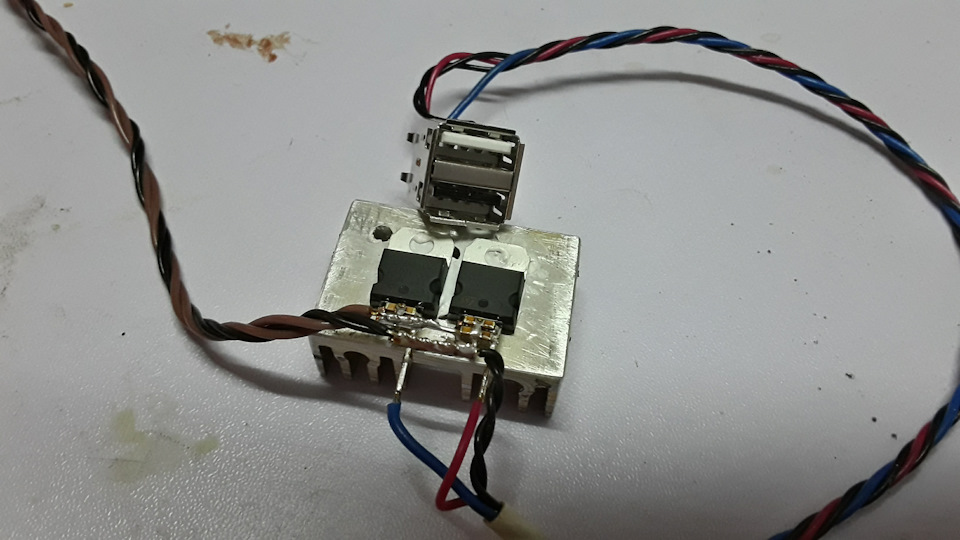

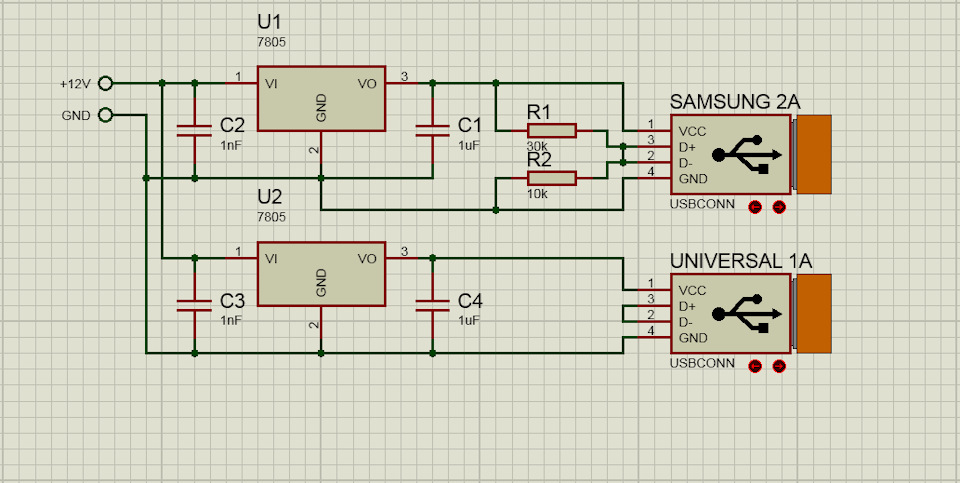

Само зарядний пристрій максимально простий. Це 2 лінійністабілізатори L78S05C з вихідними параметрами 5В 2А, 4конденсатори, 1 здвоєне USB гніздо і різнокольорові дроти. Длязарядки потужних USB пристроїв з "розумними" контролерами Необхіднозробити деякі маніпуляції з контактами D+ і D-.Все показано насхемі.Бажливо повісити стабілізатори на радіатор.Я ж приклеїв їхтермопровідним клеєм.От такий загальний вигляд. Коли почав думати вякий же корпус встановити зарядку, щоб було зручно їївикористовувати, то подумав, а чому б не вбудувати в зарядкумашину…

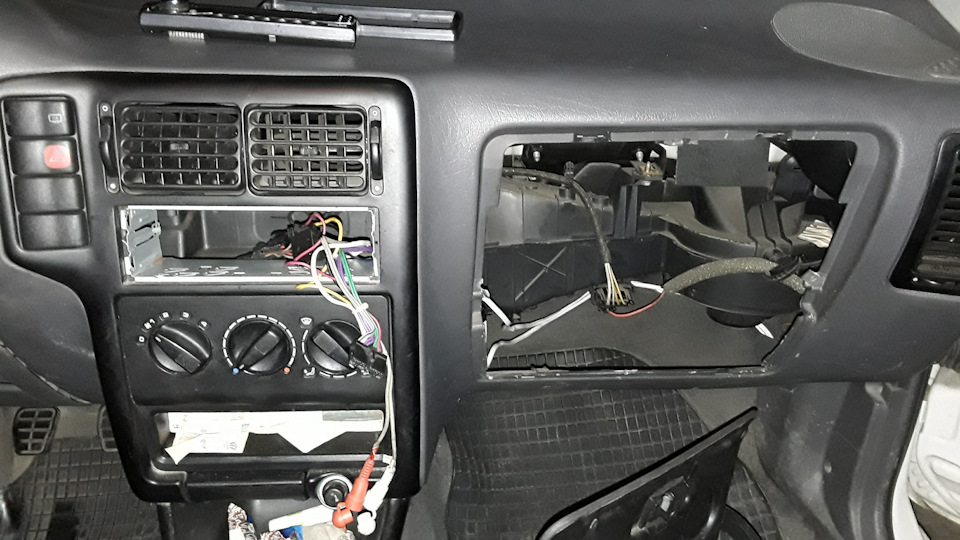

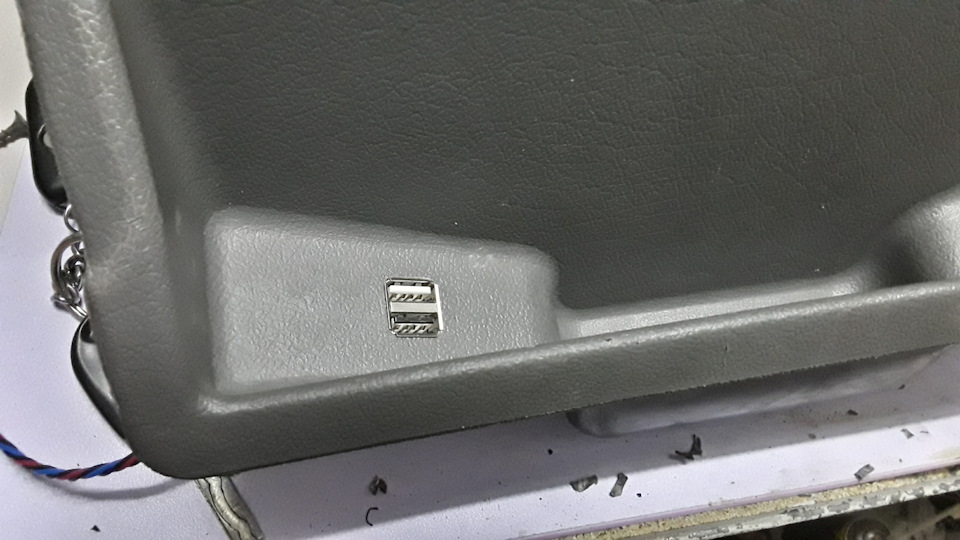

> Зняв смітник бардачок, вирізав отвір, підключив.
Шина +12 вольт при включеному запаленні відмінно підходить.У менеце коричневий провід.

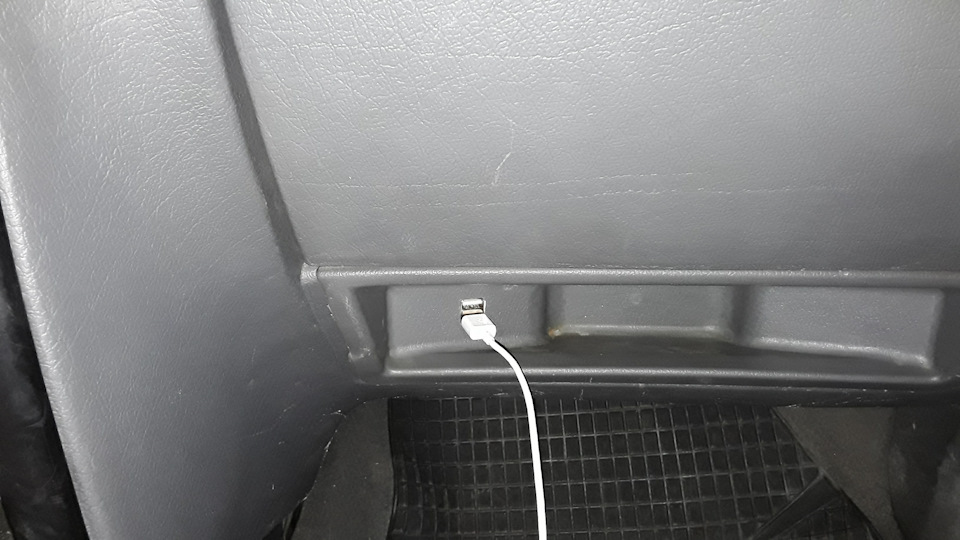

<Тепер під час зарядки телефону можна ще й їздити.
Коментарі3
На перешкоди приймачеві не перевіряв? У мене звичайні адаптери при підключеному кабелі (навіть без навантаження) дуже сильно заважають приймачеві, як я їх намагався екранувати - нічого не допомагає ... За схемою - згідно з даташитом потрібно конденса...
У даташите вказується обв'язка, яка використовувалася для проведення вимірів показаних у графіках нижче. На виході можна поставити електролітичний кондер на 10 мкф і шунтувати резистором в кілька ком для зменшення перешкод на вихід. На приймач наведе...
взагалі-то на вході ємність завжди вища, ніж на виході. у всякому разі, так мене в інституті вчили. якщо перешкод немає - це добре, але я собі робитиму DC/DC інвертор, він економічніший
