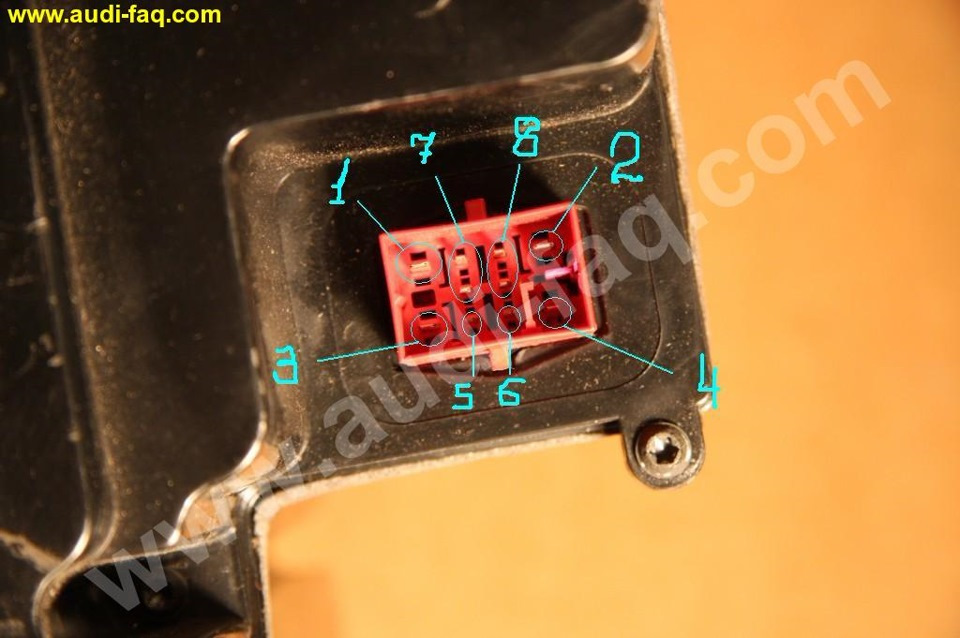

1) +12 V з акумулятора
2) — (земля)
3) +12 V remout (живлення з магнітоли)
4) земля по лінійному каналу
5) -6) лінійний вхід правий і лівий
7) -8) по два контакти виходу на колонки + і — відповідно

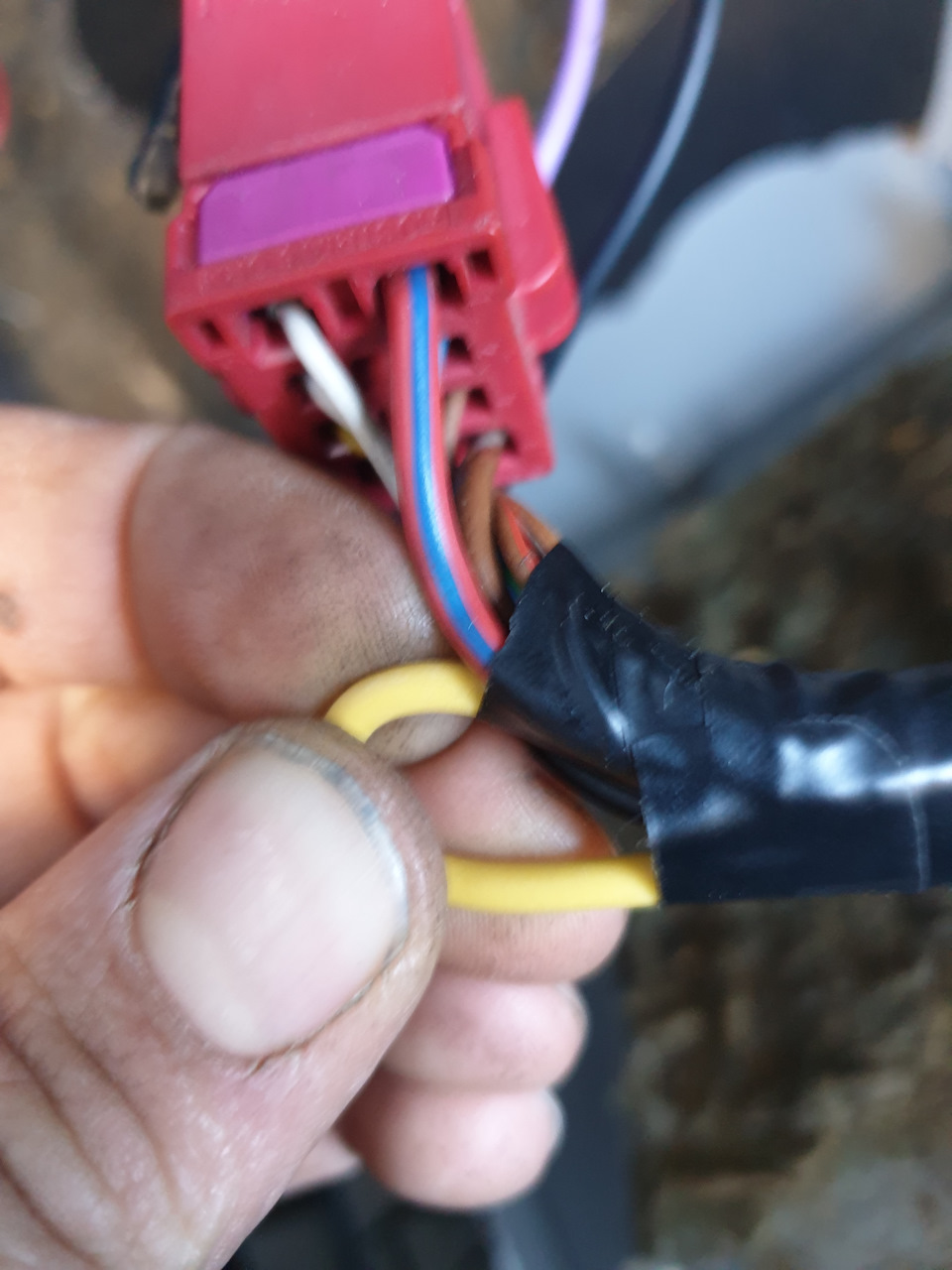

роз'єм "4" загальний для обох каналів, а роз'єми "5" і "6"відповідно лінійний вихід лівого та правого каналів зі штатногомагнітофона (фото першого повідомлення ) Тобто до "4" підпаюємозагальний екран, а до "5" і "6" лівого і правого канального дроту "тюльпанів".

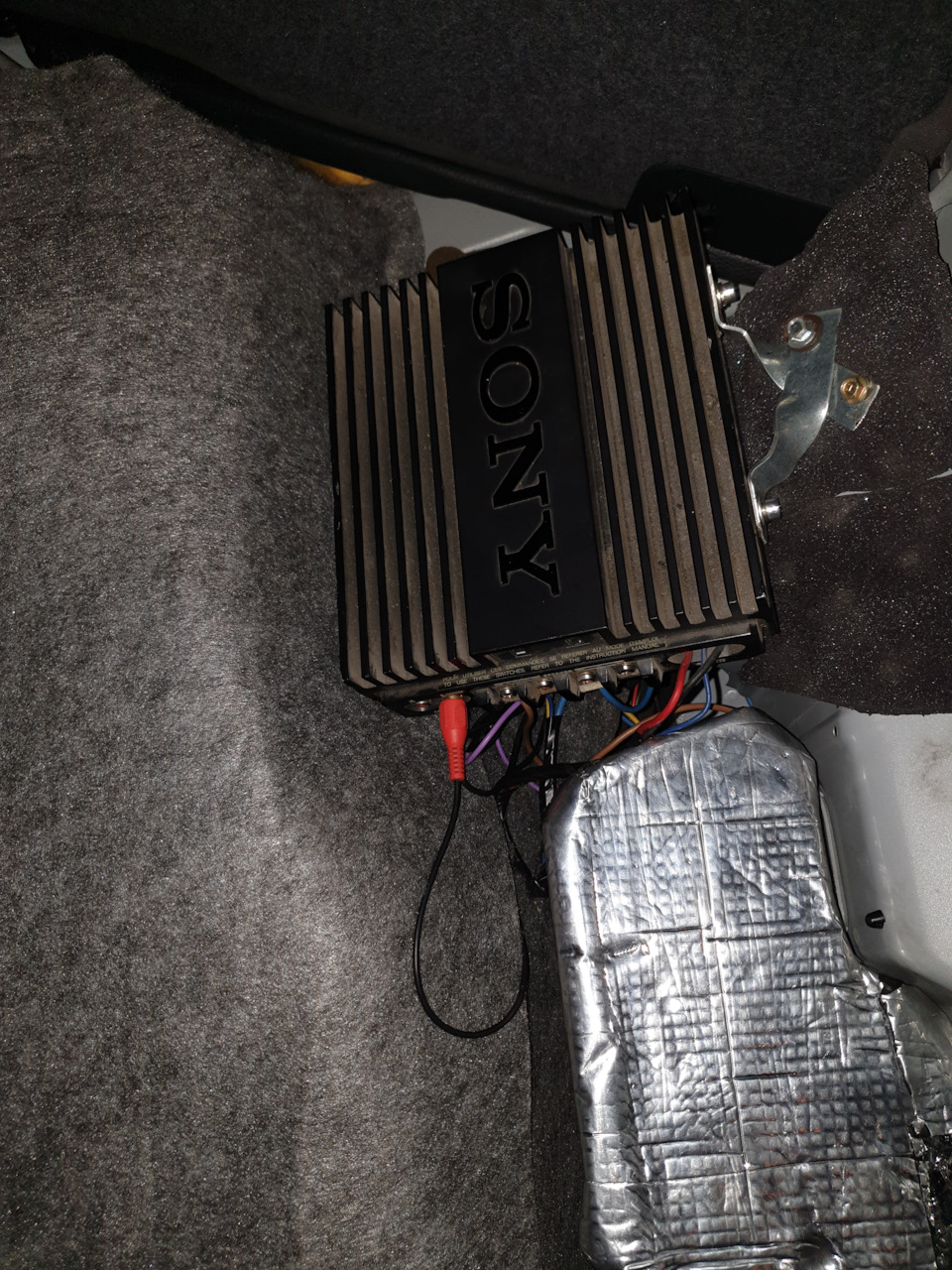

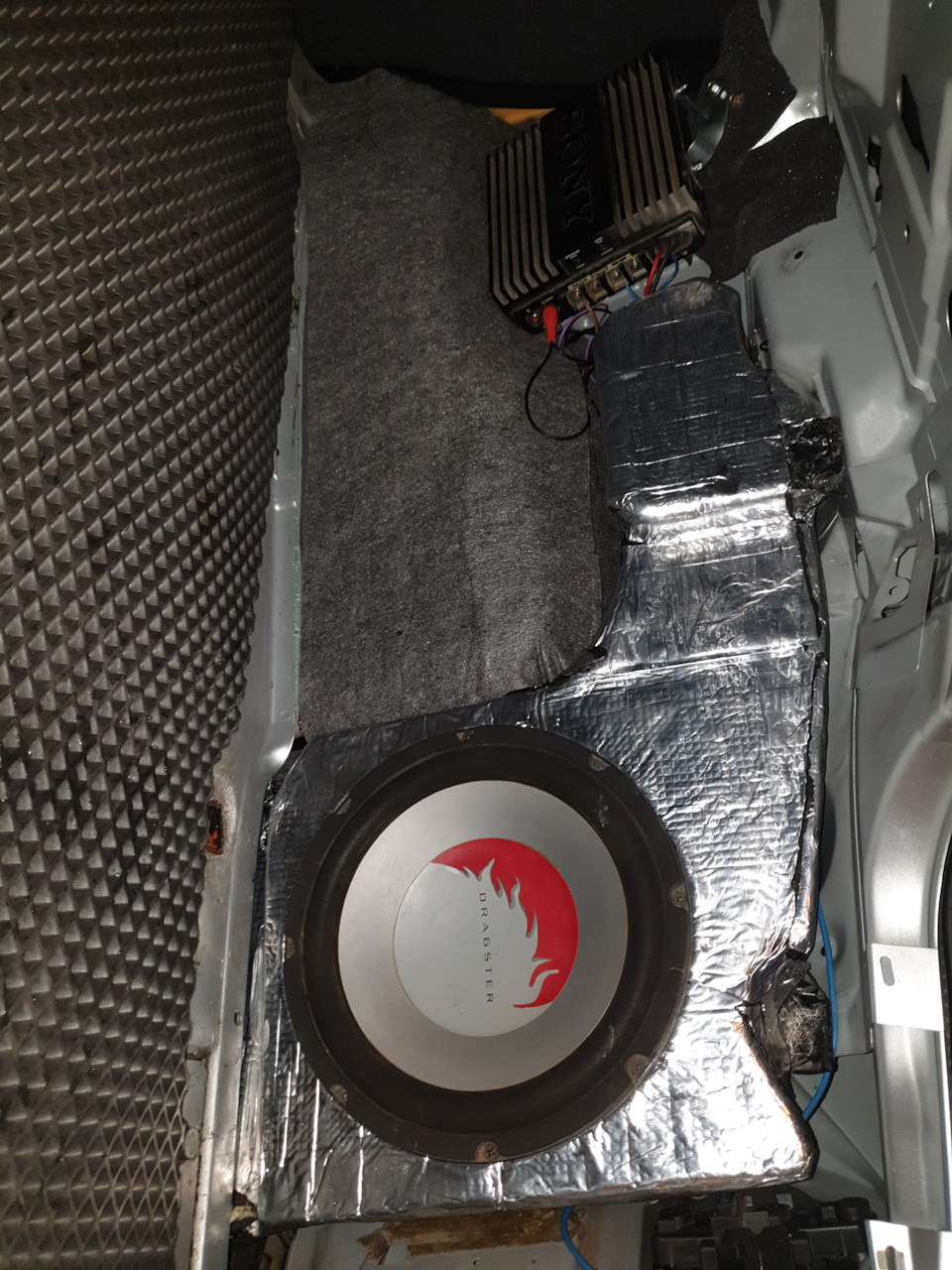

мені не потрібно на саб ліво і право і підсилок може грати моно, тоу мене тільки один тюлпан до 4 екран міжблоку до 5 сам проводокміжблоку і все запрацювало, -з вся на кузов, плюс узяв з рідноїпроводки, ну і на саб + - при цьому рідний підсилювач залишився. Іпрацюють і задні та передні колонки.
Коментарі10
>> 3) +12 V remout (живлення з магнітоли)>> Тобто до 3 підпаюємо загальний екран вибачте моє невігластво для чого екран припаювати до +12 V remout?
Сорян друкарська помилка, виправив, спасиб)
а дроти на свій посилок паралельно підключили до дротів на рідний усю, щоб зберегти роботу задніх динаміків?
Так
Тільки підсилок якщо ставити щось не більше ніж на 200 ват, інакше доведеться тягнути новий + побільше від акуму
а там ще начебто плюс є який йде на CD-програвач у багажнику, там перетин не дивилися?
Та не, у мене не було потреби, для моїх цілей і цього вистачить
Як звук?
Впринцепе я задоволений грає добре мінус, у мене стоїть штатна магнітола і наведення від ближнього є через репітер.
Тепер потрібно задню полицю модернізувати, а то деренчить сильно)
