Встановлення ABS/EDS на Audi 2.5TDI - Розбираємося зі схемою - частина 2

/**/

Привіт всієї AUDIторії.
Продовжуємо ранні задумане "установка ABS/EDS — початок"

p>
Знайшов на розбірках все що потрібно било.

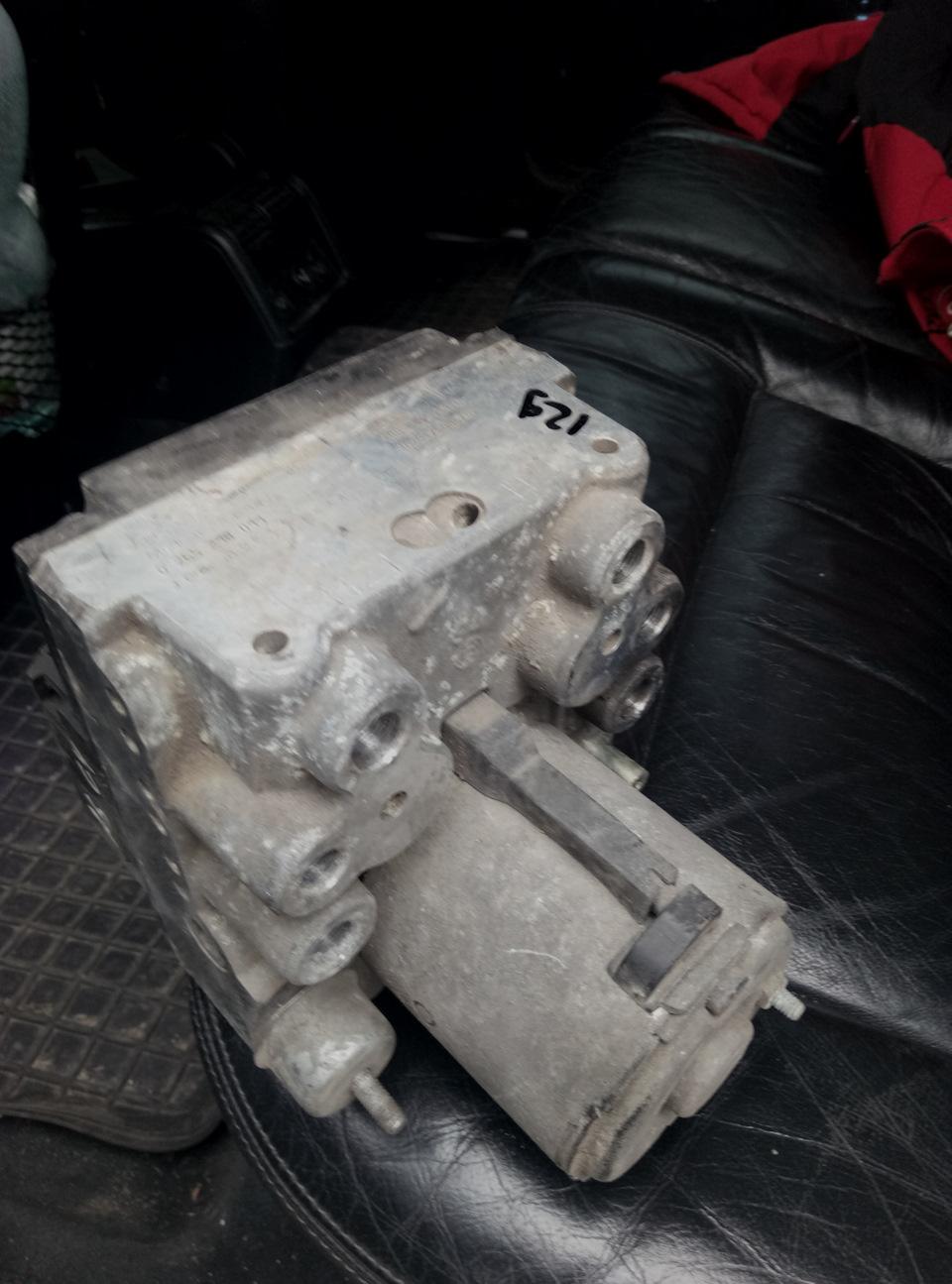

Гідроблок
На розбиранні їх валом.
Передній привід ABS/EDS або ABS/EDS/ASR (для 2.6 і 2.8)
4A0614111H - Агрегат системи ABS - BOSCH 4A0614111G
Бачимо в лівому куті вибито букву G.
> Цей блок ставився як для EDS так і для EDS/ASR (для 2.6 і2.8)

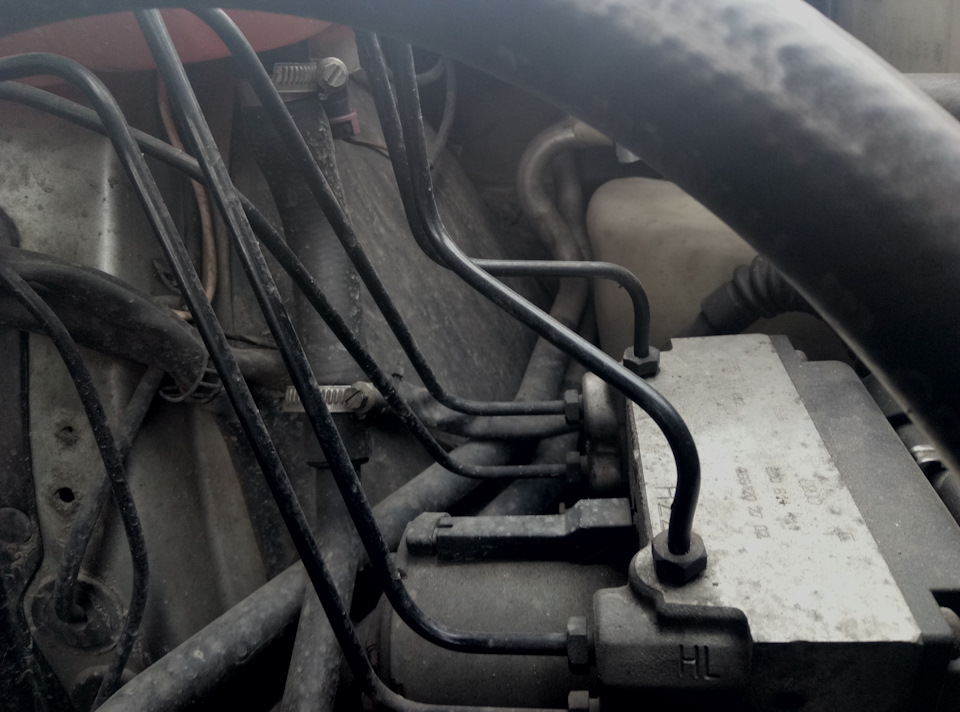

1 — підключення трубок ГТЦ, моєму трубки від ГТЦпідключаються з верху, на тому що купив з боку, не біда підігнемотрохи трубки.
2 — різний діаметр різьблення тих самих трубок від ГТЦ Намоєму гідроблоці М10х1, на гідроблоці BOSCH 4A0614111GМ12х1 Або перевальцьувати трубки, або ставити перехідніштуцера.

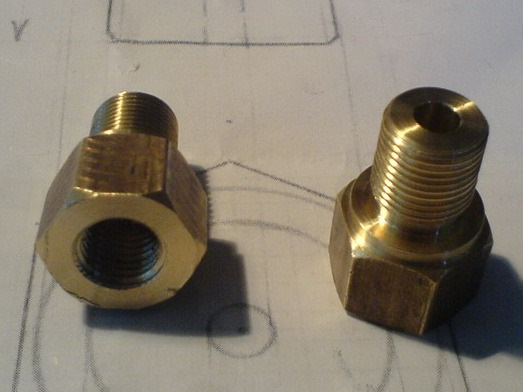

В автомагазині знайшов такі перехідники

папа12 мама 10, фото взяв з інтернету

За гідроблоком питання закрито, переходимо далі.
========================================= ====================

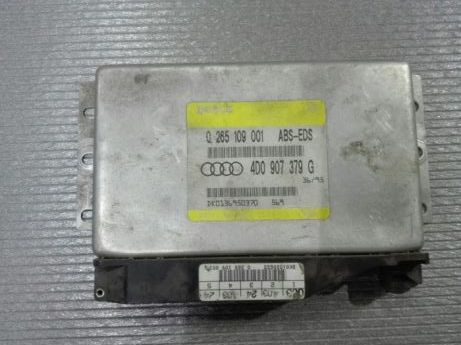

Блок управління ABS (мозки)< br/>
На розбиранні їх набагато менше ніж гідроблоків, але тежвистачає.
4D0907379G Блок управління для системи -ABS- для а/м з системою-EDS-жовт.

> Запчастини на фото:807318 -
Тут все просто, блок як блок. Працездатність перевіримо приустановці
======================================= ======================

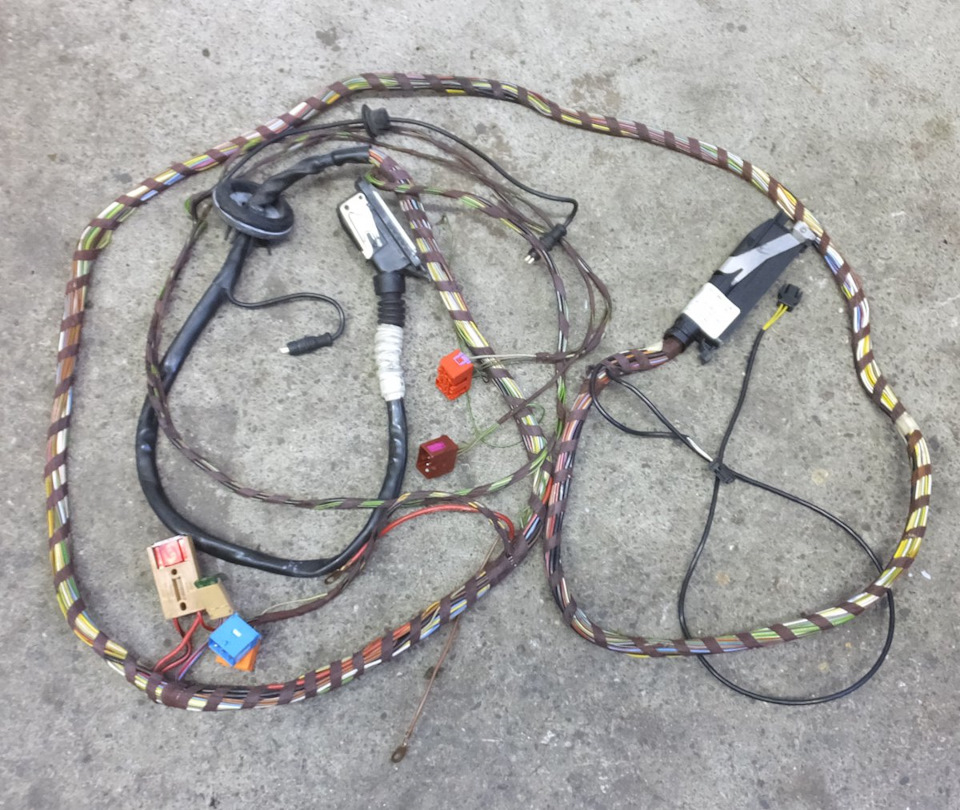

Проведення ABS
На розбиранні її тупу немає, а десь загилюють ціну.
Всі її на мідь здають.
Довго і неспішно шукав проводку з номером 4A1971279AE відABS/EDS.
/>
Але знайшов тут на драйв2 у mikegraff Правда відABS/EDS/ASR.

Довелося трохи доопрацьовувати її з ABS/EDS/ASR вABS/EDS шляхом виплутування зайвих проводів з косіпроводки.
Але треба зрозуміти що виплутувати, що куди переставляти і тп.
/>
І тут я почав штормити ГУГЛ, Ельзу, деяких людей наhttps://megadriver.org/cars і потихеньку почав малювати своюсхему.
Проаналізував купу фоток намалював штекер до мізків і на ньомувказав порожні контакти.

Колупаючи ЕЛЬЗУ щось накреслив у екселі нашвидкуруч.

Так як у мене била проводка від < b> ABS/EDS/ASR на схемі ябачив:
— червоним що мені потрібно видалити з проводки
— фіолетовим що потрібно перенести
— зеленим залишилося загадкою
Чому загадкою?
У ялинці вказано близько 45 контактів *, це для моделей зASR тільки або для моделель з АКПП не зрозуміло. "помаранчева 6контактна, і провід висить на 3 контакті"
Поліз у себе на машині подивитися, і там така фішка там є. Вирішивз проводки її не прибирати. ==================================
Можливо і рідну проводку ABS переробити на ABS/EDS.Тоді потрібно прокласти додаткові дроти, на схемі виділивкоричневим, і перенести контакт на штекері мозку з 36 ніжки на9.
================ ============================================

>

Начебто все купив, підготував, чекаємо на вільний часдля встановлення.
І коли витратив купу часу і в усі розібрався, я знайшов нормальніелектросхеми.
Ось тримайте.
< => ==========================================================

PS Після публікації "установка ABS/EDS на Audi 2.5TDI -частина 1 Вступ " стаття надихнула і спонукала на встановленняABS/EDS деяких користувачів AUDI A6 C4

попередній запис (частина 1) < < < | > > > наступнийзапис (частина 3)
