Привіт всієї AUDIторії.
Продовжував я далі освітлювати салон.
Зробив вже давно, але час написати з'явився ось тількизараз.
i>
Багато звітів хто вже ставив плафон внутрішнього освітлення від С5кузова.
Захотілося встановити собі такий же.
Плафон основного освітлення в Audi A6C4 хоч там і стояв лід лампа, і світив яскраво, але він незручний і виглядає жахливо. Оглядінформації в інтернеті лише посилив бажання установки, оскільки вустановці немає жодних складнощів.

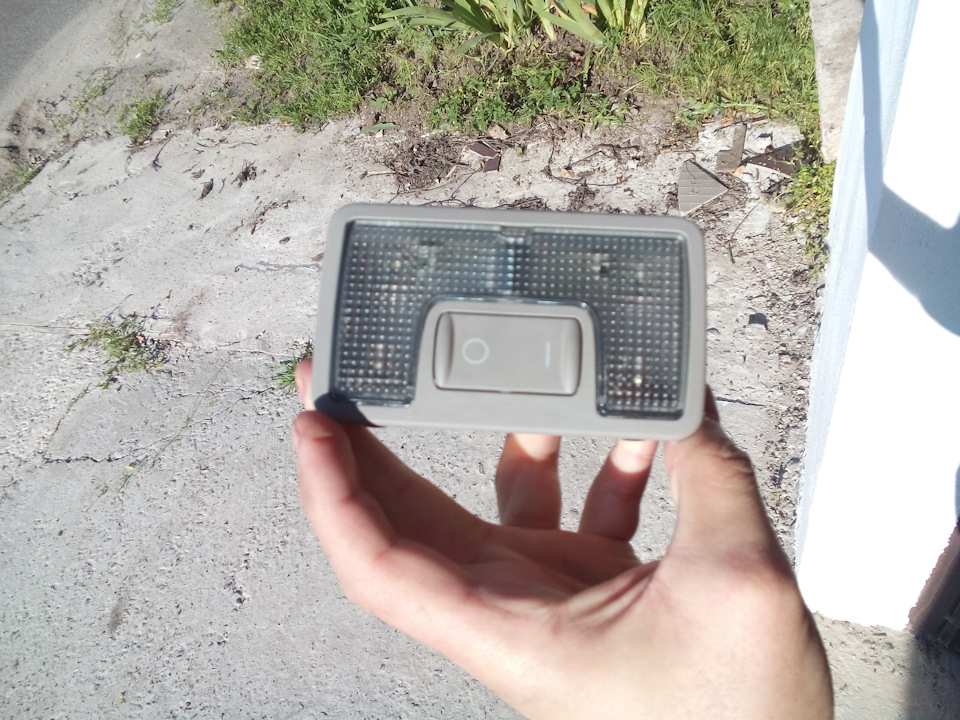

У місті знайшов плафон і купив його. Била такою що б можна було які на основному плафоні вибирати 3 режими:вкл постійно, вкл привідкриванні дверей, викл постійно. Спочатку думав десь на консольвивести замість заглушки Але потім зважився в плафон с5 втулити ще1 кнопку. У того ж продавця купив і маленький плафончик багажника.Якось відразу не звернув увагу, а кинувся вже потім, і виявилося, що відтінки різні у плафонів.
/>

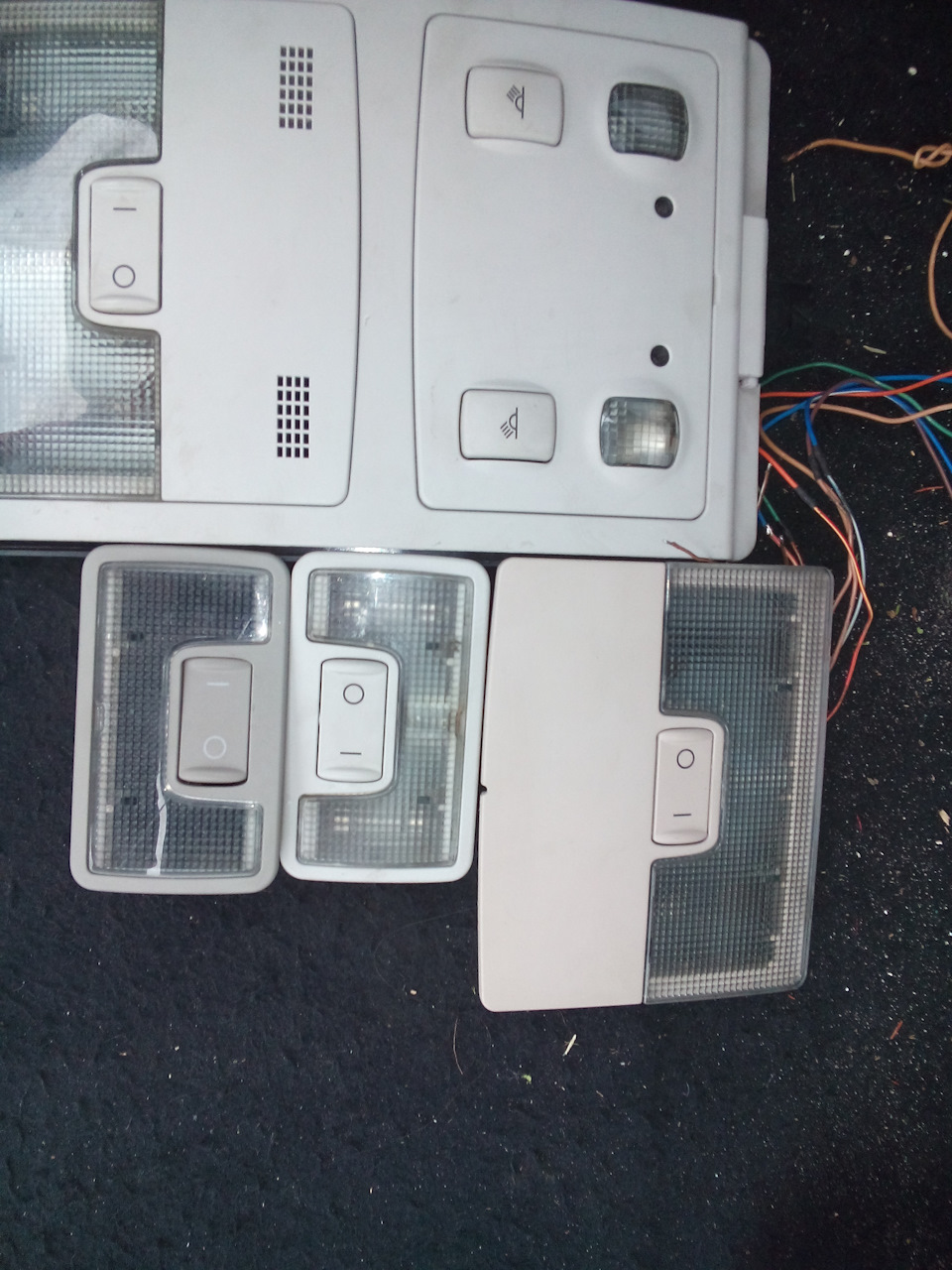

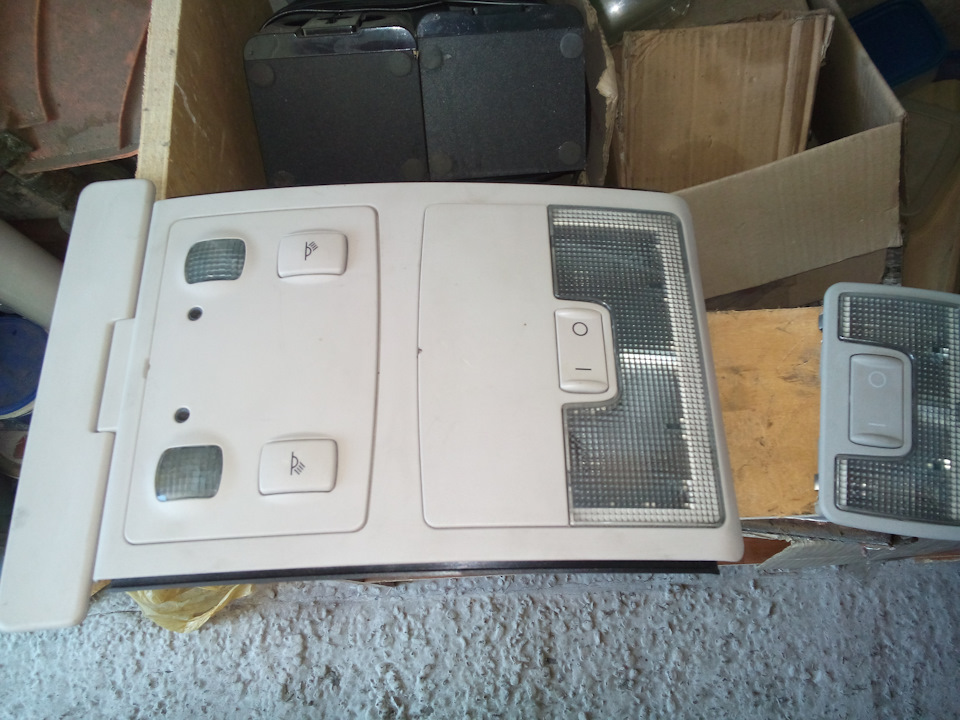

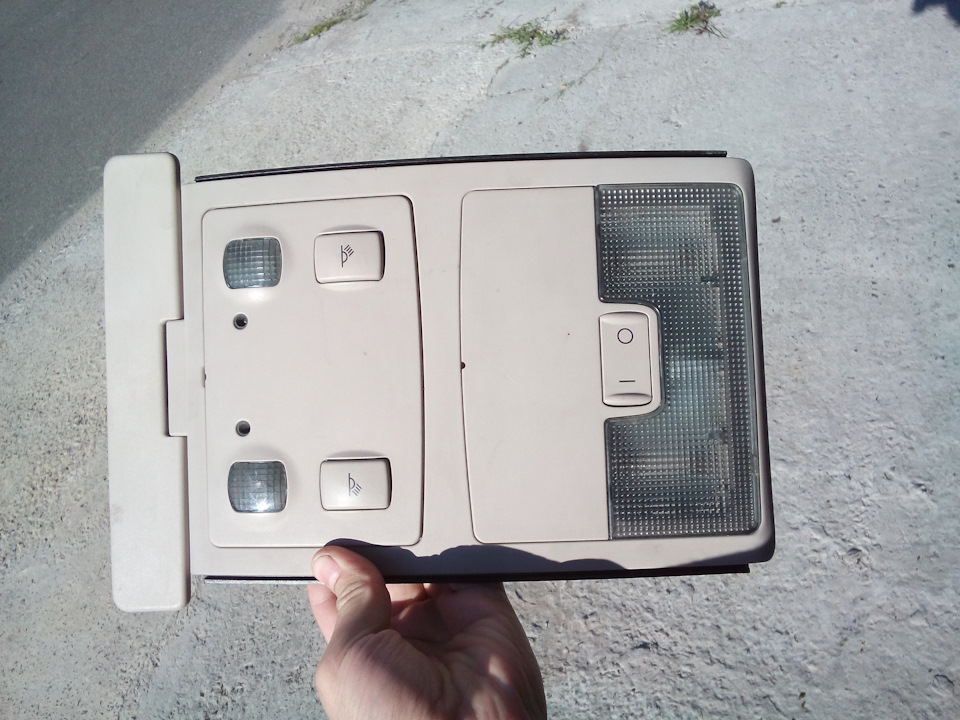

А вийшло це так що він уже розбирав іншу машину і я взяв з іншоїмашини, а основного там уже не било. Мені колір і зрозумів щовідтінків багато і потрапити в такий як мені потрібно малоймовірно, вирішив шукати з аванта комплект основний плафон і плафонбагажника. Не довгий час і я знайшов за адекватну ціну. І виявивсявін третього відтінку з верху це найостанніший що купив (світлосерій), зліва трохи темніше, з права з відтінками бежевого. Доїхавщось відламали козирок на плафоні.
Раз комплект знайдений я вирішив до оснащувати його додатковоїкнопки.
Вирішив вирізати з маленького плафона кнопку і всунути її увеликий.

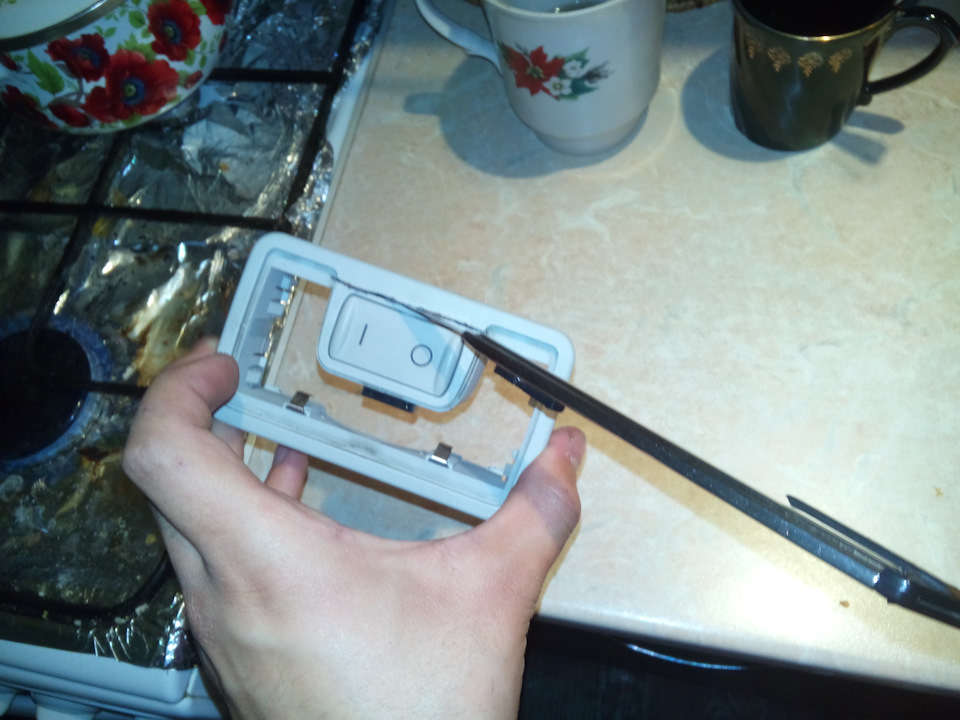

Грів ніж над газом і поступово вирізав
/p>
і почав по контуру висвердлювати і підганяти
Каркас в який вставляється кнопка, який вирізали з маленькогоплафона вклеюємо в основний .
Вставляємо кнопку і дивимося як вийшло.
начебто непогано, трохи більший зазор ніж у рідній кнопці Далі яприступив до монтажу плафона в салон. Але почав я з установкиплафонів в стельові ручки.
Розписувати особливо нічого.
Простягнув проводку вод стелею і прикрутив ручки з плафонами, попередньо витруїв і запаяв туди світлодіоди.
Встановлював тільки для задніх пасажирів.
Підключив спочатку до штатного плафон с4, перевірив чи всепрацює.
Далі скрутив проводку на плафоні С5.
/>
Бо до плафона один провід для підсвічування ніг вже бив простягнувто довелося тягнути ще один для підсвічування кнопок і діодів уплафоні с5.
Скрутив їх у купу і прокладе по лівій стійкі біля лобового вікна .Розпаяв проводку по самому плафону с5 і зробив перехідник дляпроводки під с4, так як там ще й проводка йде на стельовіручки.
З оліту вирізав літеру "ж" і припаявся туди штекер для плафонуС5
червоний провід це харчування для підсвічування кнопок
І на цей перехідник надів 2 штекери с4 (1 харчування) що йшло наплафон с4, 2 на стельові ручки)
підключення вийшло ось якось так
Не захотів я спочатку різати проводку.
>Далі приступив до монтажу плафону с5.
розмітив, спочатку взяв у мінусі
вирізав і почав приміряти
Після цього ще разу 3 підрізав трохи, не хотів як у багатьохвиходити що потім там щілина виходить.
Зробив максимально щільно.
Зазорів практично немає.<
Тут плафон підігнав під бурт у стелі с4
козирок залишив рідний від с4
ось так вийшов зовнішній вигляд
в темряві
Скажу всунути його туди не просто так, потрібно нормальнопопихкати, може це через те, що я залишив мінімальний зазор і віндуже туго туди залазив. Натрапив в інтернеті на цікаву кнопку зпіктограмою підсвітки ніг
І задумався, а якщо з кнопки на плафоні С5 вигравірувати шарфарби і зробити таку піктограму з підсвічуванням, приблизно осьтак
"
Підключив спочатку до штатного плафон С4, перевірив чи всепрацює. .
Бо до плафона один провід для підсвічування ніг вже бив простягнувто довелося тягнути ще один для підсвічування кнопок і діодів уплафоні с5.
Скрутив їх у купу і прокладе по лівій стійкі біля лобовоговікна.
Розпаяв проводку по самому плафон с5 і зробив перехідник дляпроводки під с4, тому що там ще й проводка йде на стельовіручки.
<
З оліту вирізав літеру "ж" і припаявся туди штекер для плафонуС5
червоний провід це харчування для підсвічування кнопок
І на цей перехідник надів 2 штекери с4 (1 харчування що йшло наплафон с4, 2 на стельові ручки) Підключення вийшло ось якось так Незахотів я спочатку різати проводку.
Далі приступив до монтажу плафону з5.
розмітив, спочатку взяв у мінусі
вирізав і почав приміряти Після цього ще рази 3 підрізав почуть, нехотів як у багатьох виходити що потім там щілина виходить.
Зробив максимально щільно.
Зазоров практично ні.
тут плафон підігнав під бурт у стелі с4
козирок залишив рідний від с4
ось так вийшов зовнішній вигляд
в темряві
Скажу всунути його туди не просто так, потрібно нормальнопопихкати, може це через те, що я залишив мінімальний зазор і віндуже туго туди залазив. Наткнувся в інтернеті на цікаву кнопку зпіктограмою підсвічування ніг
І задумався, а якщо з кнопки на плафоні С5 вигравірувати шар фарбиі зробити таку піктограму з підсвічуванням, приблизно ось так
"
Підключив спочатку до штатного плафон С4, перевірив чи всепрацює. .
Бо до плафона один провід для підсвічування ніг вже бив простягнувто довелося тягнути ще один для підсвічування кнопок і діодів уплафоні с5.
Скрутив їх у купу і прокладе по лівій стійкі біля лобовоговікна.
Розпаяв проводку по самому плафон с5 і зробив перехідник дляпроводки під с4, тому що там ще й проводка йде на стельовіручки.
<
З оліту вирізав літеру "ж" і припаявся туди штекер для плафонуС5
червоний провід це харчування для підсвічування кнопок
І на цей перехідник надів 2 штекери с4 (1 харчування що йшло наплафон с4, 2 на стельові ручки) Підключення вийшло ось якось так Незахотів я спочатку різати проводку.
Далі приступив до монтажу плафону з5.
розмітив, спочатку взяв у мінусі
вирізав і почав приміряти Після цього ще рази 3 підрізав почуть, нехотів як у багатьох виходити що потім там щілина виходить.
Зробив максимально щільно.
Зазоров практично ні.
тут плафон підігнав під бурт у стелі с4
козирок залишив рідний від с4
ось так вийшов зовнішній вигляд
в темряві
Скажу всунути його туди не просто так, потрібно нормальнопопихкати, може це через те, що я залишив мінімальний зазор і віндуже туго туди залазив. Наткнувся в інтернеті на цікаву кнопку зпіктограмою підсвічування ніг
І задумався, а якщо з кнопки на плафоні С5 вигравірувати шар фарбиі зробити таку піктограму з підсвічуванням, приблизно ось так
"
З оліту вирізав літеру "ж" і припаявся туди штекер для плафонуС5
червоний провід це харчування для підсвічування кнопок
І на цей перехідник надів 2 штекери с4 (1 живлення що йшло наплафон с4, 2 на стельові ручки)
підключення вийшло ось якось так
Не захотів я спочатку різати проводку.
Далі приступив до монтажу плафона з5.
розмітив, спочатку взяв у мінусі
> вирізав і почав приміряти
Зробив максимально щільно.
Зазорів практично немає. Тут плафон підігнав під бурт у стеліс4
козирок залишив рідний від с4
ось так вийшов зовнішній вигляд
в темряві
Скажу всунути його туди не просто так, потрібно нормальнопопихкати, може це через те, що я залишив мінімальний зазор і віндуже туго туди залазив. Наткнувся в інтернеті на цікаву кнопку зпіктограмою підсвічування ніг
І задумався, а якщо з кнопки на плафоні С5 вигравірувати шар фарбиі зробити таку піктограму з підсвічуванням, приблизно ось так>
"
З оліту вирізав літеру "ж" і припаявся туди штекер для плафонуС5
червоний провід це харчування для підсвічування кнопок
І на цей перехідник надів 2 штекери с4 (1 живлення що йшло наплафон с4, 2 на стельові ручки)
підключення вийшло ось якось так
Не захотів я спочатку різати проводку.
Далі приступив до монтажу плафона з5.
розмітив, спочатку взяв у мінусі
> вирізав і почав приміряти
Зробив максимально щільно.
Зазорів практично немає. Тут плафон підігнав під бурт у стеліс4
козирок залишив рідний від с4
ось так вийшов зовнішній вигляд
в темряві
Скажу всунути його туди не просто так, потрібно нормальнопопихкати, може це через те, що я залишив мінімальний зазор і віндуже туго туди залазив. Наткнувся в інтернеті на цікаву кнопку зпіктограмою підсвічування ніг
І задумався, а якщо з кнопки на плафоні С5 вигравірувати шар фарбиі зробити таку піктограму з підсвічуванням, приблизно ось так>
