Webasto BBW46/DBW46 (опція PR-9M1) — частина 1 опис та комплекдація для AUDI A6 C4

/**/

Привіт всієї AUDIторії.

І так почнемо.
Як завжди дупа шукає пригоду, руки сверблять щось покрутити, вголові купа ідей заготівель і бардак, а на роботі є ще велике злояк Google. На цей раз поговоримо про < . b> Webasto для Audi A6C4
Дякую Besmas За хорошу його статтю

Загальні відомості
Автономний обігрівач (він же передпусковий підігрівач) —електронно-механічний комплекс для попереднього або передпусковогопідігріву салону або двигуна автомобіля.
В якості джерела тепла використовується енергія згоряння палива, зосновного бака автомобіля, Працює як на бензині, так і надизельному паливі, включаючи мазут. Audi A6 C4 Audi A6 C4 > встановлювалися штатно дві моделі Webasto:BBW46 (бензиновий)та DBW46 (дизельний).

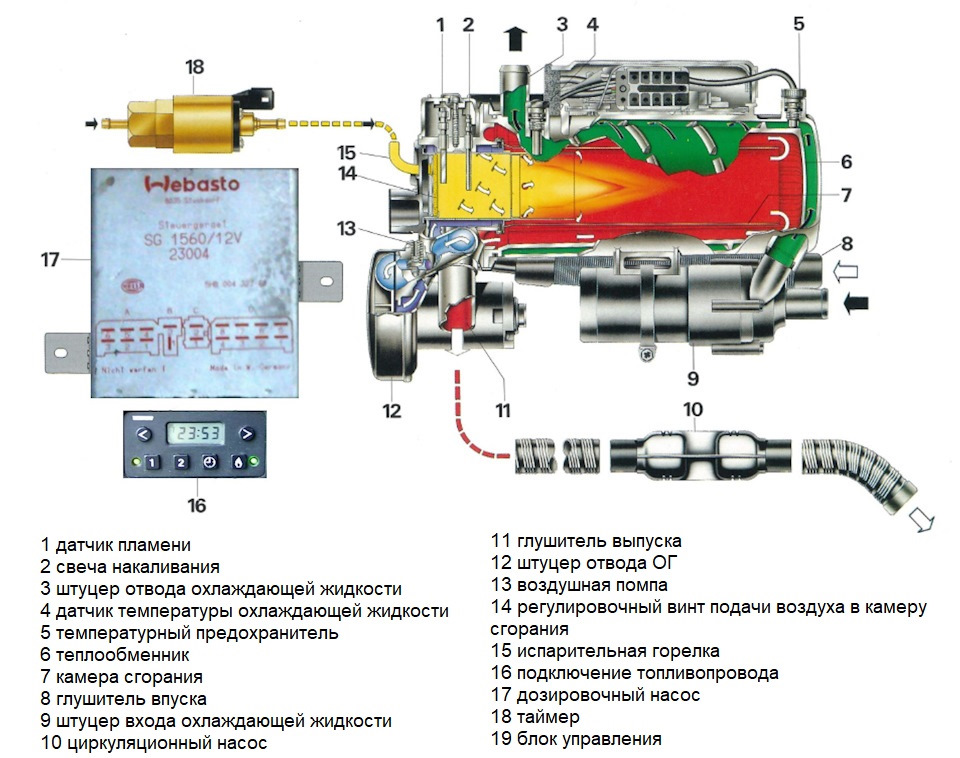

Схема автономного обігрівача Webasto BBW46/DBW46 урозрізі

На схемі вказано все, що необхідно для роботи автономногообігрівача за винятком проводки.

У цій статті хотів більш конкретно розписати повний штатнийкомплект комплект Webasto Audi A6 C4 з наочнимифотографіями.
= ============================================
Всі компоненти комплекту

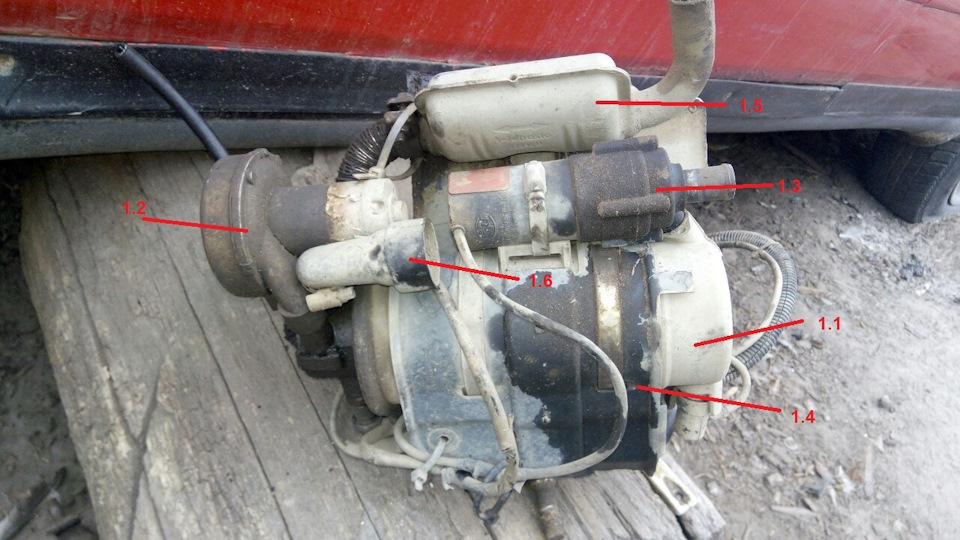

1. Безпосередньо обігрівач або котел
__1.1 корпус котла, з 3 датчиками (полум'я, температури, перегріву)
__1.2 повітряний нагнітач
> __1.3 водяний насос (помпа)

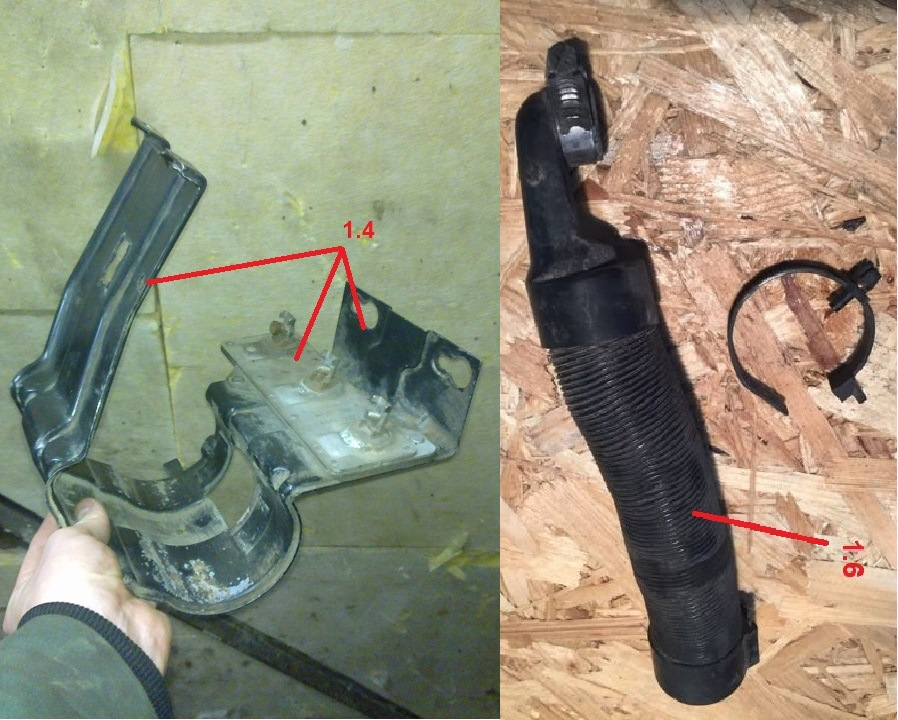

__1.4 кронштейн кріплення котла з резисторами для вентиляторів
__1.5 глушник з гофрою
__1.6 патрубок з фільтром для повітряного нагнітача

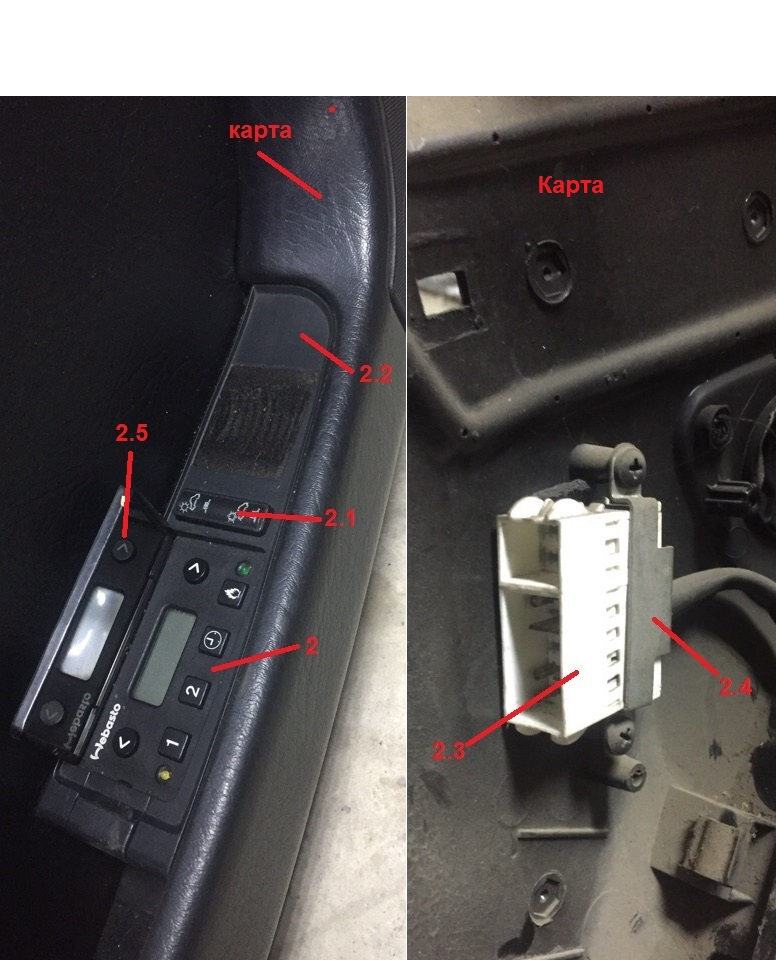

2. Таймер керування
__2.1 кнопка зима/літо
__2.2 кронштейн кріплення таймера в карті дверей
__2.3 штекер таймера керування< br/>
__2.4 тримач штекера таймера до карти
__2.5 скельце кронштейна кріплення

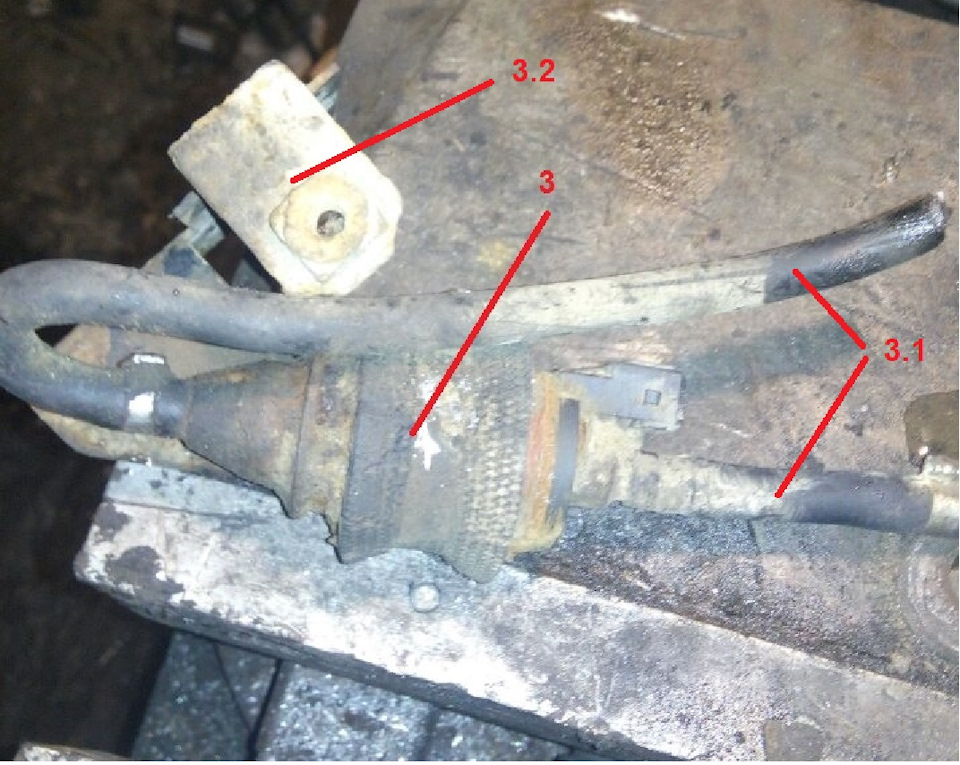

3. Паливний насос
__3.1 паливна трубка з внутрішнім діаметром не більше 2 мм
__3.2 кронштейн кріплення паливного насоса
__3.3 датчик рівня палива з виділеною трубочкою для роздачіпалива
4.Блок керування (мозки)
5. Джгут проводів
__5.1 штекер котла 10 контакний
__5.2 штекер колта 2 контакний (свічка розжарювання)
__5.3 штекер таймера управління
__5.4 штеке серій 6 контакній
__5.5 штеці жовтий 6 контакній
__5.6 планка з 3 реле:
> ____217 — Чорне реле VAG 443 951 253 S (217) — реле комутації2-ої АКБ
____316 — блоку управління контролю датчика полум'я VAG 443 963281
____205 — AG 431 951 253 D (205) — реле управліннявентилятором.
__5.7 запобіжники
__5.8 клеми для 2 АКБ
__5.9 клема біля 2 акб і біля котла (маса на кузов)
__5.10 клему (червоний провід на основний АКБ)
__5.11 проводи на паливний насос
__5. 12 штеке близько 2 акб жовтий 6 контакній (для телестарту)
__5.13 штекера мозку 4 шт
6. Кронштейн кріплення 2 АКБ
7. Патрубки ОЖ (безпосередньо для 2, 5 ТДІ)
__7.0 зворотний клапан
__7.1 патрубок від пічки до клапана верхній
__7 .2 патрубок від печі до клапана нижній
__7.3 трубка вихід з котла
__7.4 трубка вхід у котел
__7.5 патрубок від клапана до трубці виходу з котла
__7.6 патрубок від клапана до трубки входу в котел
__7.7 патрубок від котла до трубки 7.3

Безпосередньо обігрівач
Таймер управління
Паливний насос
Блок управління (мозки)
Джгут проводів - з'єднання з котлом
Джгут проводів - з'єднання з пультом
Джгут проводів - з'єднання з блоком управління, АКБ, реле і тп
Джгут проводів - з'єднання з блоком управління, АКБ, реле і тп
Джгут проводів - з'єднання з котлом, 2 акб
Джгут проводів - з'єднання з проводкою машини
Кронштейн кріплення 2 АКБ
патрубки
патрубки
повний комплект
повний комплект
повний комплект
Може що пропустив чи де помилився, чекаю коментарів.
За Детальнішу інформацію звертайтеся, чим зможу тим допоможу.схеми, відновлення працездатності, установка. Наступний запис (частина 2)
