Всім привіт. Усіх з Новим Роком! Усього найкращого Вам і Вашимзалізним коням) Давно не писав, але зараз вихідні і є часнакалякати пару звітів=)

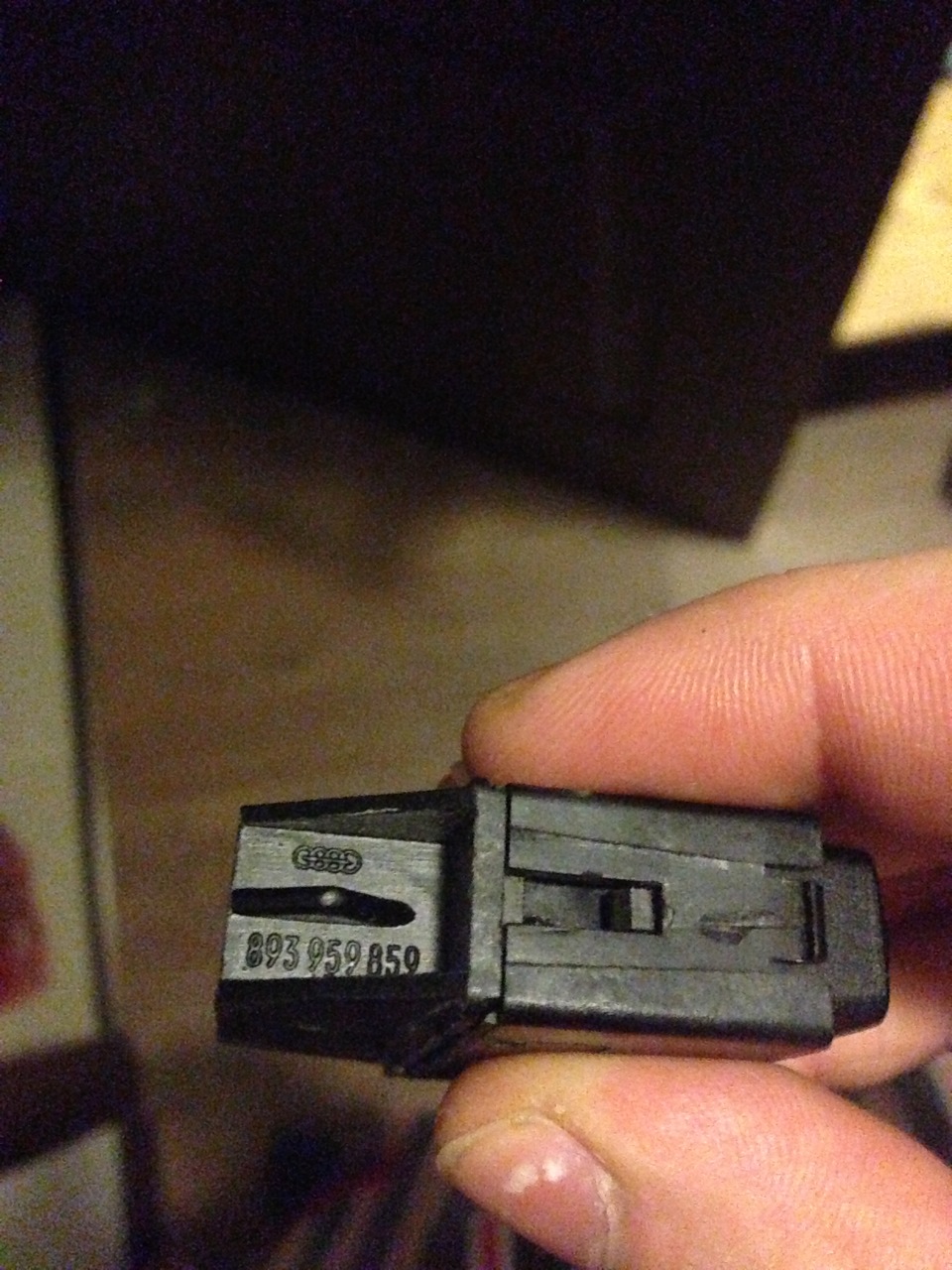

Сьогодні поговоримо про кнопку блокування задніх ЕСП На всіх AudiA6 C4 де є повний електропакет ставили кнопку блокування задніх ЕСПпід номером 893 939 859. Кнопку блокування задніх ЕСП 893 939 859Запчастини на Таку ж кнопку ставили і на Audi 80 B4, 100 С4, V8, А4В5, А8 D2, але мене завжди цікавило чому у цієї кнопки немаєпідсвічування. Адже інші кнопки в салоні йдуть зпідсвічуванням.Пірився в інтернеті і знаходжу інформацію щовсе-таки були варіанти з підсвічуванням.Номер кнопки зпідсвічуванням 893 939 859 A.

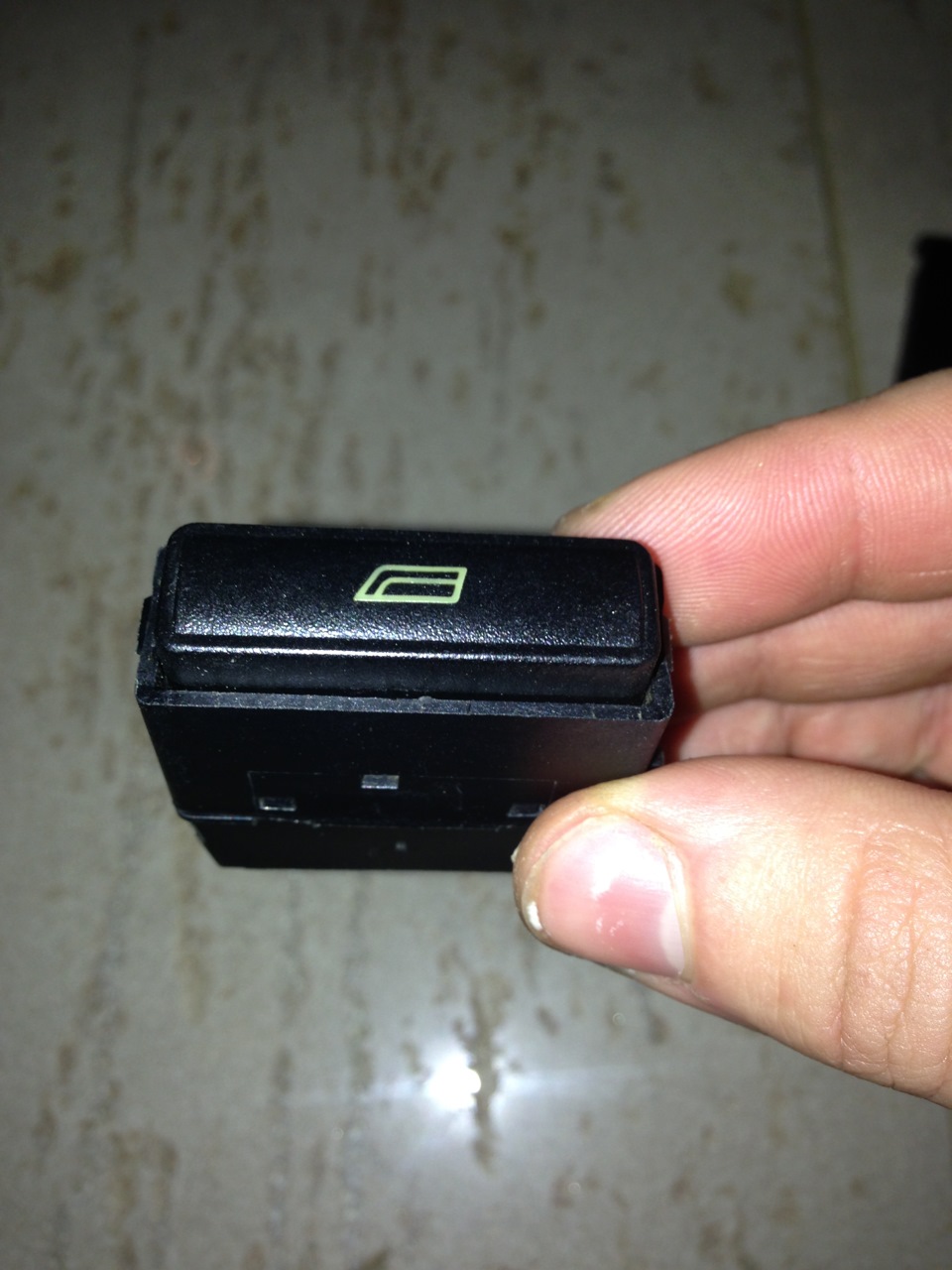

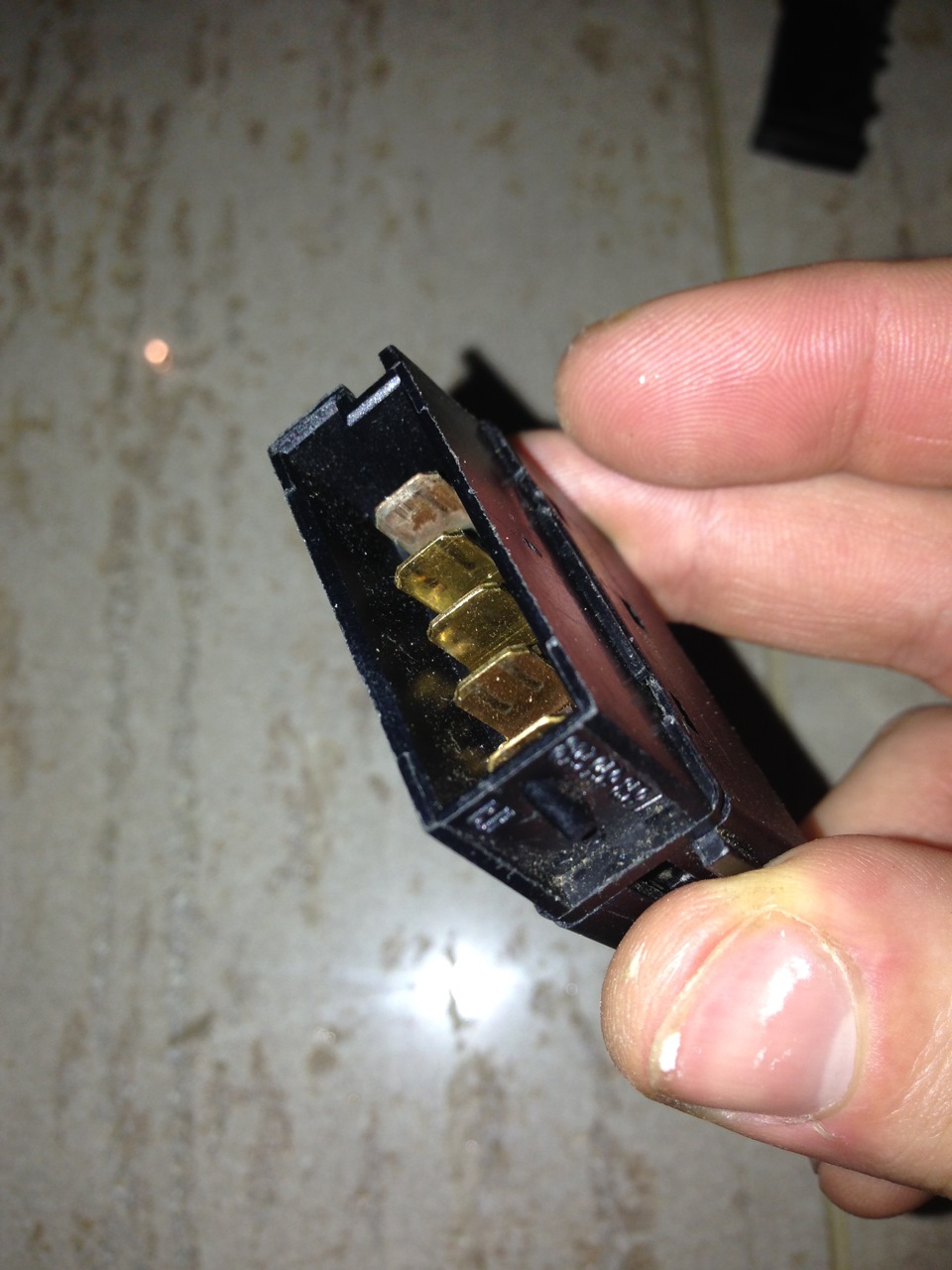

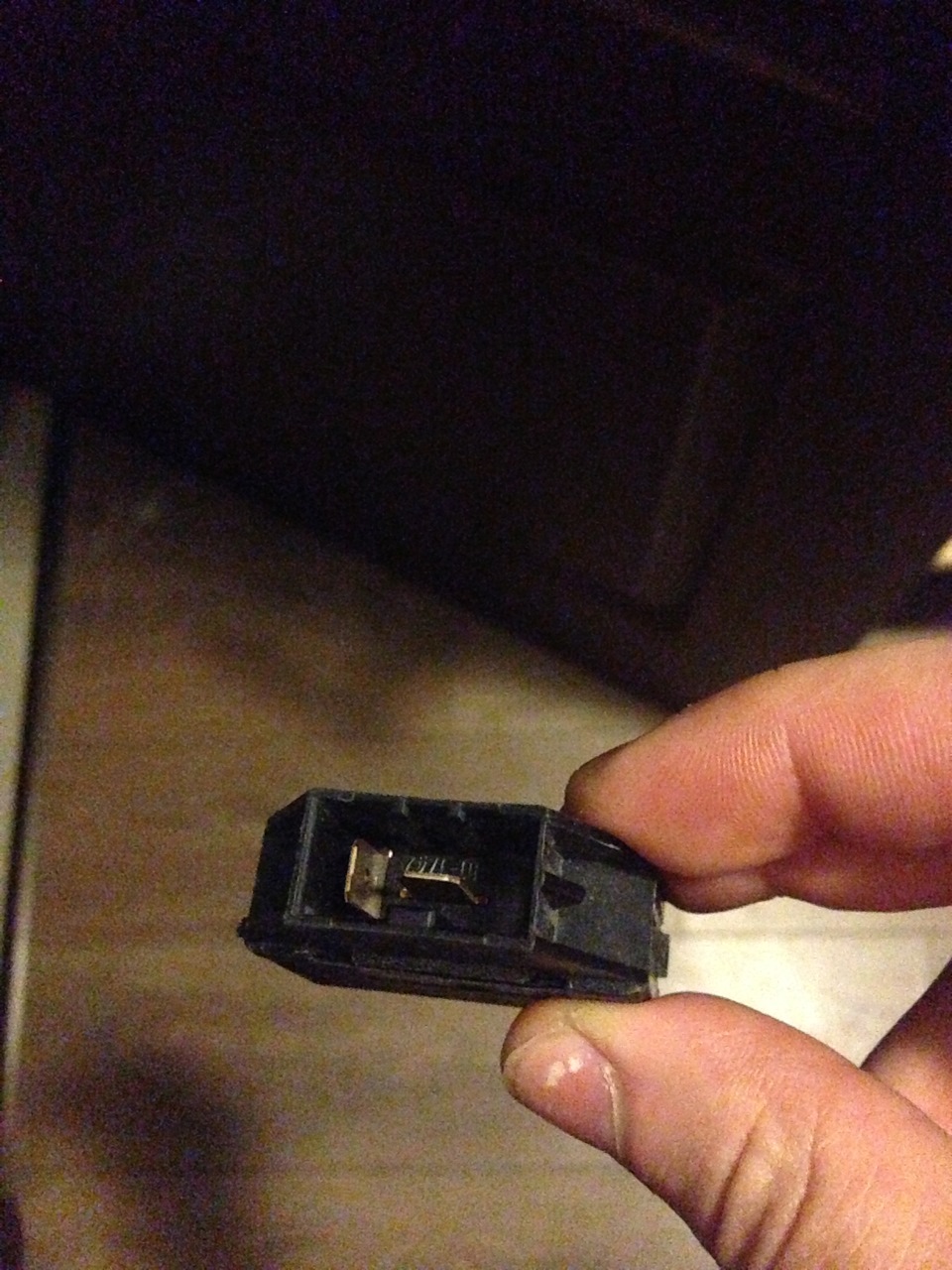

Знайшов цю кнопку в Польщі за 5$. Отримав кнопку на вигляд вонатака ж як і наша штатна Відмінності тільки в тому, що дана кнопкана 5 контактів (штатна на 2 контакти).
Це мені здалося дивним — чому 5 контактів? Адже 2 контакти наблокування задніх есп ну і нехай 2 на підсвічування. Але колизнайшов схему для підключення, то зрозумів, що дана кнопкабі-функціональна. По заводу вона блокувала задні есп і відключалаживлення заднього прикурювача. Але ж можна і щось інше підключитизамість прикурювача. Для початку я підключив тільки блокування еспта підсвічування. Решта двох контактів поки залишив вільними.
Значить для підключення нам потрібно:
1. Кнопку блокування задніх ЕСП під номером 893939859 А
2. Роз'єм на 5 контактів 443 971 836
3. Піни для роз'єму N 906 845 05
4. Ну і схему для підключення=)
За схему спасибі людині ExileD

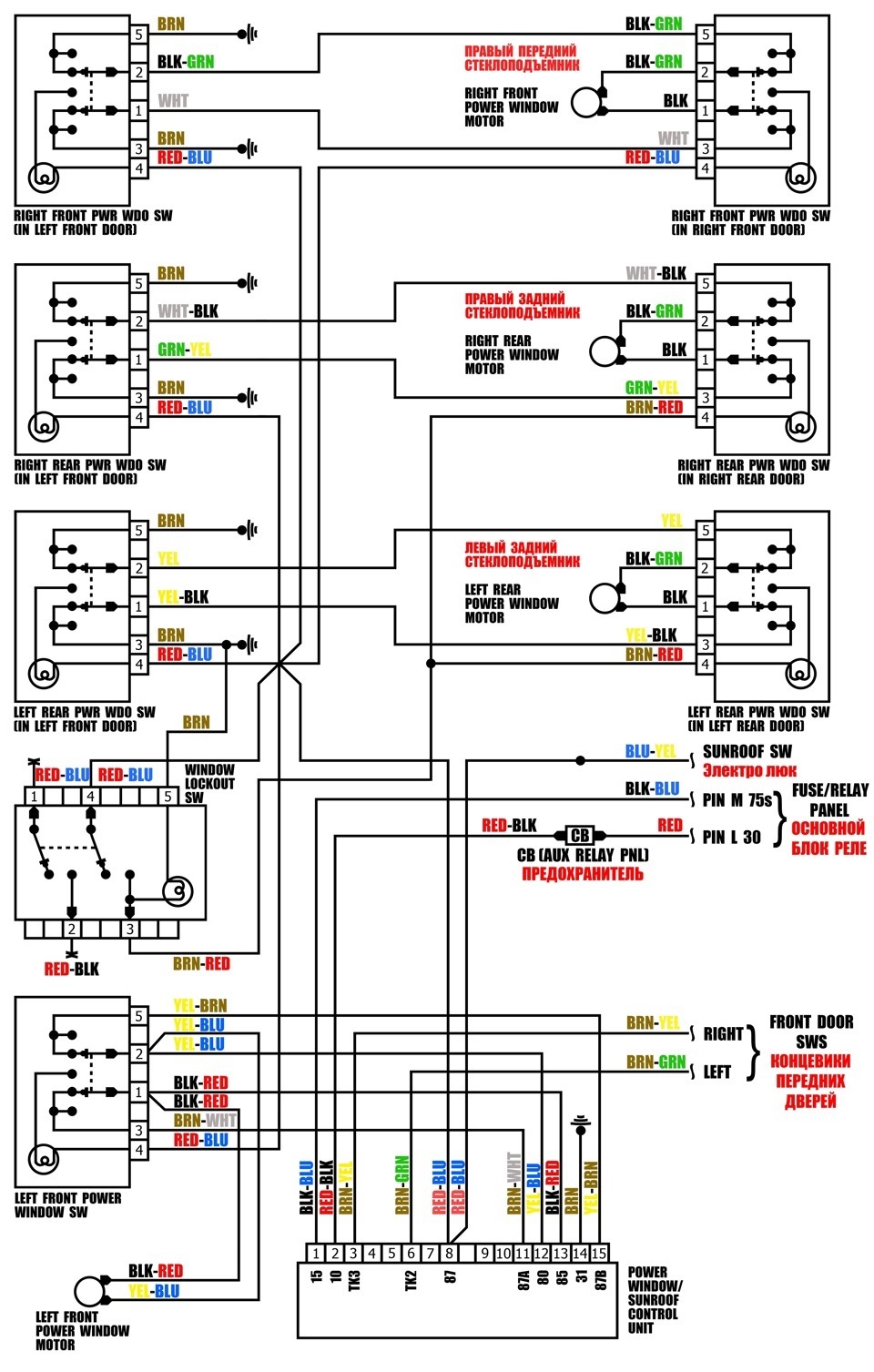

Схема підключення
Установка така:
1. Знімаємо блок керування есп з дверей водія.
2. З роз'єму який йде для кнопки блокування есп виймаємо проводки івставляємо їх у новий роз'єм згідно зі схемою - Червоно/Синій - 4; Червоно-Коричневий -3. Після цього нова кнопка вже блокуватиме еспяк і штатна
3. Щоб запрацювало підсвічування потрібно підключити 5 пін накнопці до маси.
4. Залишається вільних два піна - 1 і 2 - вони потрібні длявідключення живлення заднього прикурювача ну або чогось іншого щови надумаєте. В результаті всього цього ми отримуємо ще одну кнопкуз підсвічуванням в салоні:
< /p>
P/S був ще більш рідкісний вид цієї кнопки. Але мені вдалося знайтиїї. Рідкісна зараза)
Коментарі20
часи змінилися, тепер комплект продається на алі
А крайнє фото кнопок, ) ніколи не бачив, що вона означає, малюнок не зрозумілий
Захист для дітей
Коли кнопка вимкнена вона тухне? Чи горить у будь-якому положенні?
Вже не пам'ятаюГляну на вихідних
Дякую! А то зібрав і чогось туплю, бо один кінець резистора не впаяний
Начебто в попередній сотці у мене підсвічування кнопки блокування тухло ...
Виходить на двоконтактній кнопці блокування задніх ЕСП не можна зробити підсвічування?
Можна.) самому діод поставити або лампочку в кнопку і буде підсвічування ...
А у мене в еску світилася кнопка блокування скла, тому я думав що у всіх вона горить. А ось про задній прикурювач, що відключається, здивував ))) не знав про це
та тільки кнопка йде в основному на ауді 8 d2
У і про це сказано
Яка саме? З чайлд-лок? Дві інші ставилися і на сотні і на шістки.
А я б ще зайвий контакт на передній правий есп зробив
Хто заважає запаралелити із задніми? Ви хочете вимкнути можливість керування переднім пасажиром?
у мене була з підсвічуванням відразу але такої кнопки я і сам ніколи не бачив знайти б)))
молодця -потрібний запис - ставитиму собі задні ЕСП.
і ще велике спасибі за схему і за пояснення навіщо їй ще 2 контактає від карсофта схема на англ. а ти пояснив
Привіт мене така кнопка блокування частково розплавилася нових на ексісті нетя сам у польщі знайду її
Коли у мене була сотка-перехідка 1994 р.в. стояла така кнопка з підсвічуванням. До речі на A6 4A/C4 із заднім прикурювачем також вона-таки і стоїть ;-).А ось вже на Audi A6 4B/ C5 ця кнопка блокує ТІЛЬКИ задні електросклопідйомники (хоча задній прику...
