Всем привет) Сьогодні поговоримо про опцію для Audi С4/4A — активнерульове управління Servotronic.

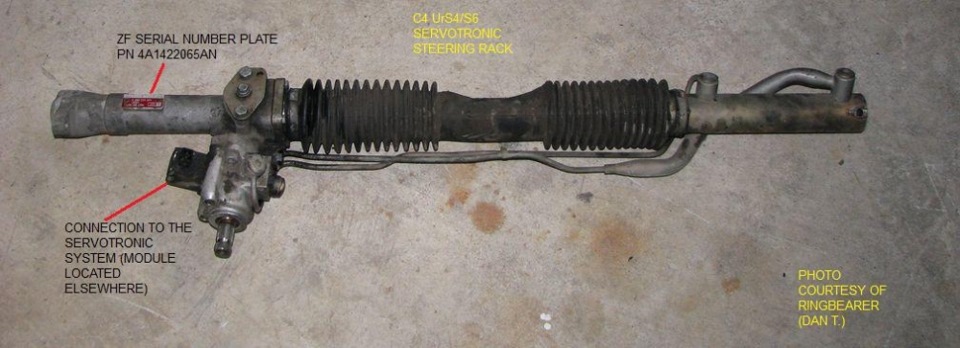

Рульова рейка Servotronic Дана опція ставилася як на Audi 100 і А6, так і на спортивні модифікації S4 і S6.Рейки повністювзаємозамінні. Audi 100/S4 воно розташовується в салоні поруч ізблоком управління круїз контролю (в ногах пасажира)

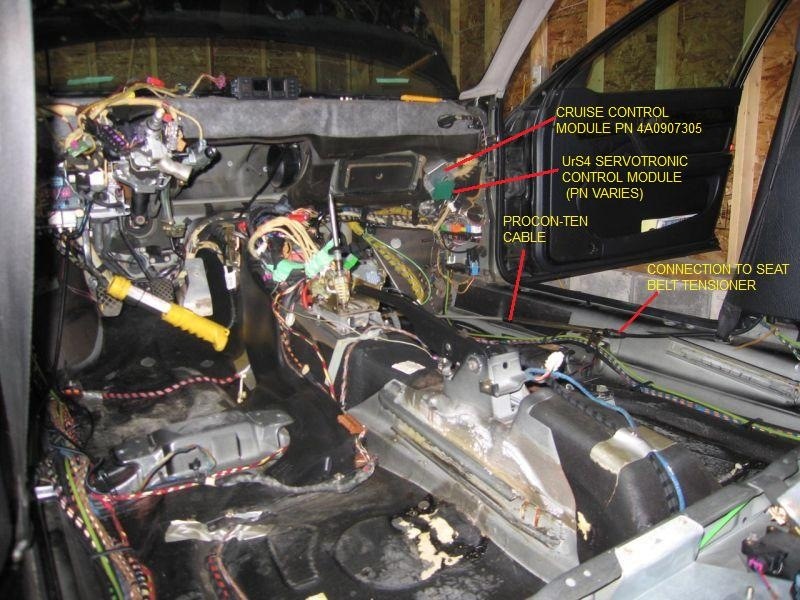

Розміщення керуючого реле системи Servotronic в Audi 100/S4

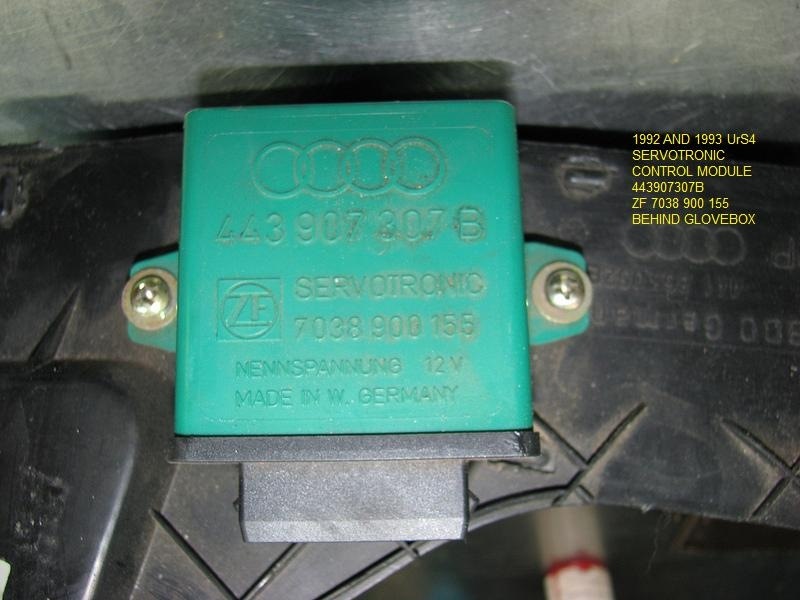

Керування реле системи Servotronic в Audi 100/S4
На Audi A6 і S6 реле вже розмістили в блоці запобіжників підкапотом, для А6 номер реле був 357, а на S6 — 362. Але схемапідключення і кількість контактів на реле однакові.

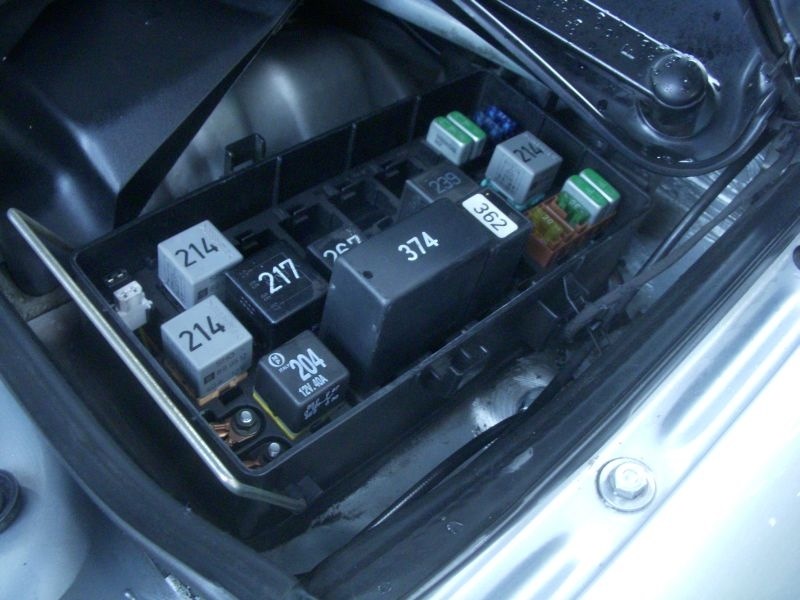

Розміщення керуючого реле системи Servotronic в Audi A6/S6

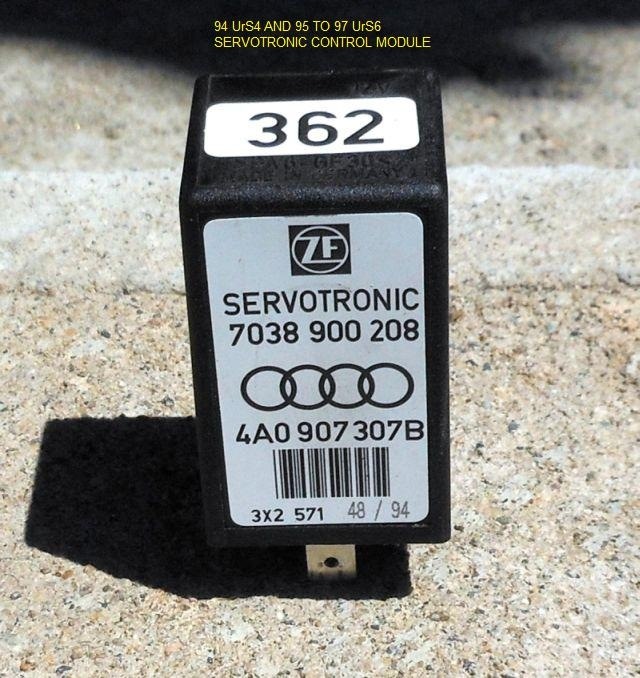

Керування реле системи Servotronic в Audi S6
Керування реле системи Servotronic в Audi А6
Коли рейка на місці залишилося тільки її підключити. Для цього нампотрібно:
1. Схему підключення
2. Керуюче реле системи Servotronic
3. Проводку
З підключенням проблем немає - все дуже просто і доступно, але цеякщо є схема))
Схема правда від А6 С5. Але вона личить. За перевірку достовірностісхеми на своїй машині спасибі Олексію albsk
Схему підключення Servotronic
Значить ось така схема :
> На роз'ємі для керуючого реле є 5 проводів. Підключаємо їхтак:2 - керуючий сигнал від двоконтактного датчик що на рейцістоїть 4 - керуючий сигнал датчика спідометра (червоний роз'єм наприладці, 8 пін, коричнево-червоний провід)
5 — керуючий сигнал від двоконтактного датчик що на рейцістоїть
> 6 — підключаємо до клеми під кермом — плюс при запаленні
8 — маса (мінус)
> Скажу, що результат від цієї опції мене дуже порадував, і я бувдуже приємно вражений. На парковці кермо дуже легке стало, можнасказати невагоме. А ось зі зростанням швидкості зусилля на кермізбільшується, що дуже приємно. Тож раджу)
Коментарі20
Чому схему підключення не зрозумію, є докладніше?
Доброго дня, допоможіть будь ласка порадою))Автомобіль ауді а6 с4 2.6купив 2 тижні тому, вирішив замінити рейку, перша текла)Замовив у хлопців зі столиці, вони займаються рейками)Прислали мені з датчиком, який робить тугим кермо при швидкості, я так ...
він буде тугим, щоб став легшим - треба подати харчування на фішку
Я поставив із сіркою теж ні чого не підключав, кермо легке
Допоможіть мені порадою будь ласка, у мене 100 Ауді 2.0 абк.з кондеєм і кліматом, круїз теж є але він не працює, трапилося зі мною та ж історія що і з вами 5 років їздив, підливав але їздив. Зараз же вирішив зайнятися заміною набридло брудне місиво н...
А прочитати ? Або тільки картинки дивимося?
Здрастуйте! У мене така ситуація виникла - замовив рейку на ауді 100 с4 звичайну, прийшла з додатковим датчиком. Якщо його не підключати як рейка працювати буде?
Привіт, підкажіть, стояла рейка з серваком, після зняття дізнався, у сервісі міняли, брав на розбірці сказали підходить і буде все норм, міняти не захотів їхати 100км в один кінець, зібрали приїхав машину забирати, кермо взагалі не згорнеш, навіть на...
Що в результаті виявилося? У мене точно також!
А на рейку йде два контакти?
так
Не випадково перебирав цю рейку?
Дякую за інструкцію з встановлення. Зараз закінчив установку рейки від S6 з усіма ніштяками, дуже допомогла інформація звідси.
Доброго часу доби. Щасливий власник ауді ес6.Купав серворейку, в комплекті віддали дроти і зелений блок, у тебе він ний як Керуюче реле системи Servotronic. яка є(маю на увазі зелений блок)?Не додає цей зелений блок труднощів на установку в ауді s6?С...
Добрий час доби. Реле у Вашому випадку не потрібне. Зелений блок і є реле
спасибі велике за оперативну відповідь) А то вже вирішив шукати реле в терміновому порядку. Нових таких немає, точніше є. Але з германії за 6к руб. Не пам'ятаєш випадково, скільки рідини треба в ГУР? 2 літри?
Так, трохи більше ніж 1 літр. Так що беріть дві банки по 1л
Було три види бачків1. Найменший, такий на 4В коштує. Загальний об'єм системи менше 1 літра.2. Звичайний для А100 і для багатьох А6. Загальний об'єм системи 1.1 літра.3. Великий бачок (в одну лінію з корпусом бачка склоомивача та розширювальним бачко...
Доброго дня скажіть можна встановити рульову рейку з сервотроником на машину з двигуном 2.5 tdi ael?
доброго дня. на будь яку машину не залежно від двигуна та трансмісії можна її встановити
