LED підсвічування ніг

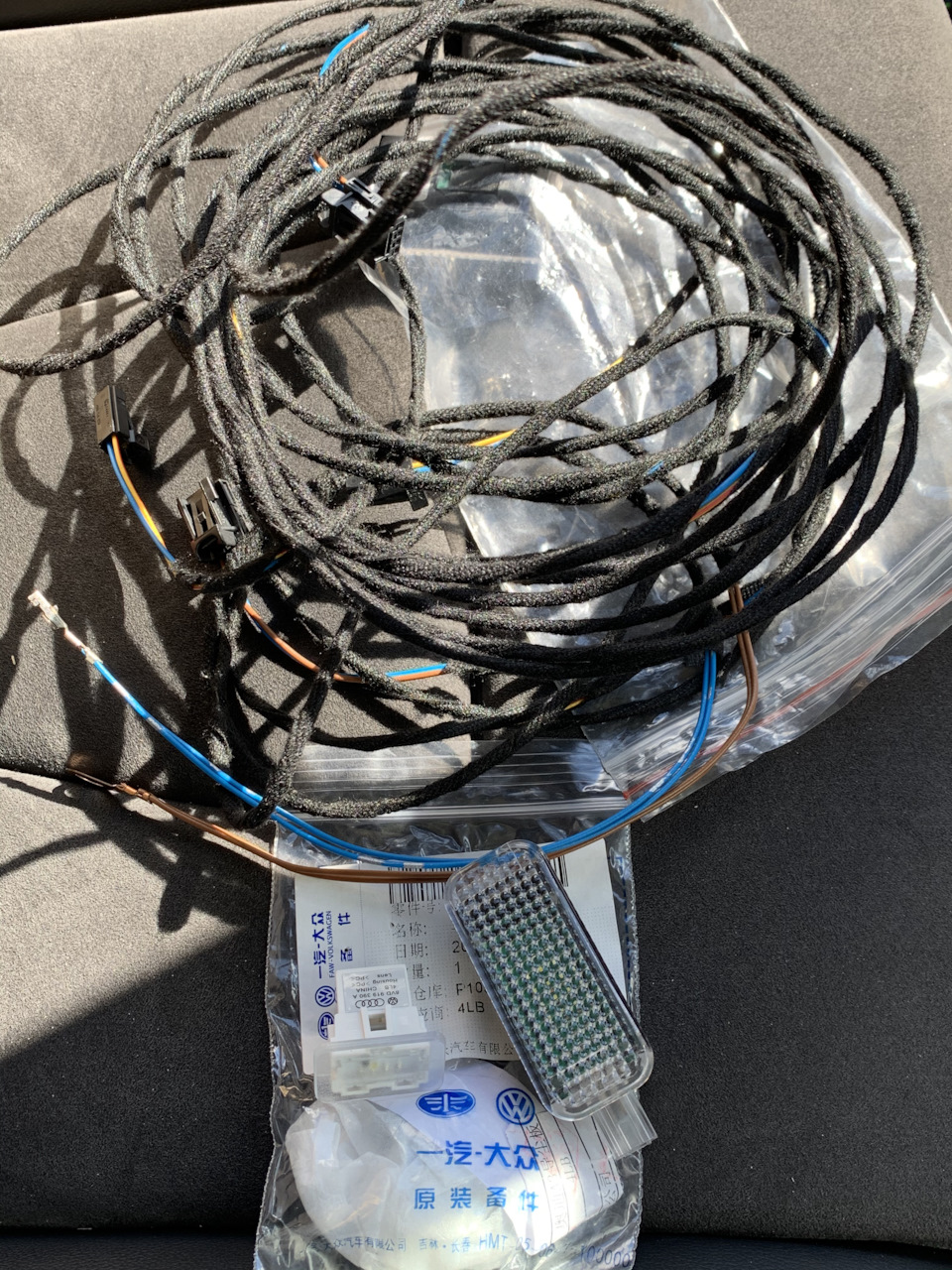

Оригінальні плафони підсвічування, 2 шт (маленькі) вперед і 2 шттому, були куплені за місцем у Китаї. Проведення замовлено пізнішена алі. Там же можна знайти комплект у зборі)
< /p>

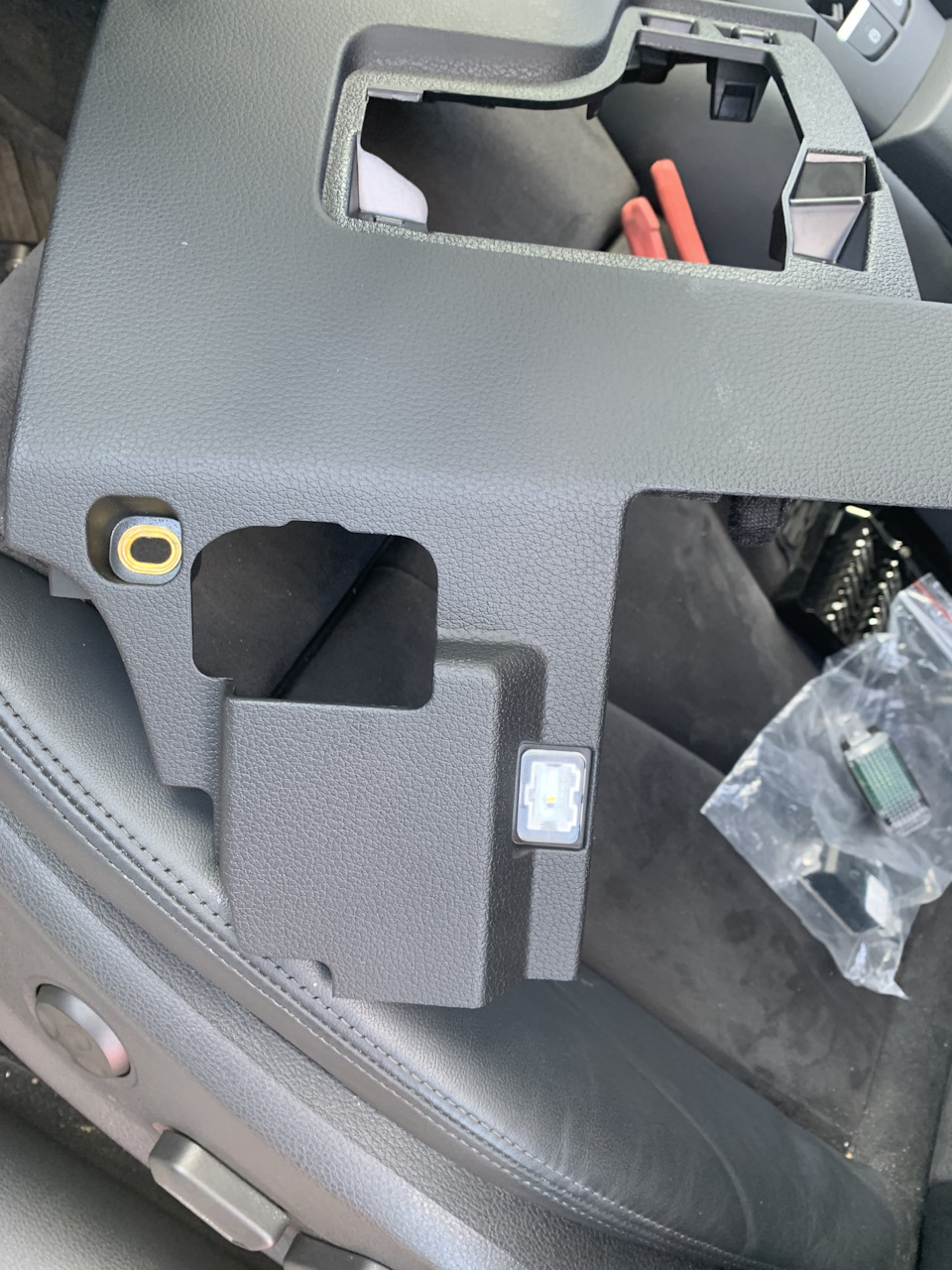

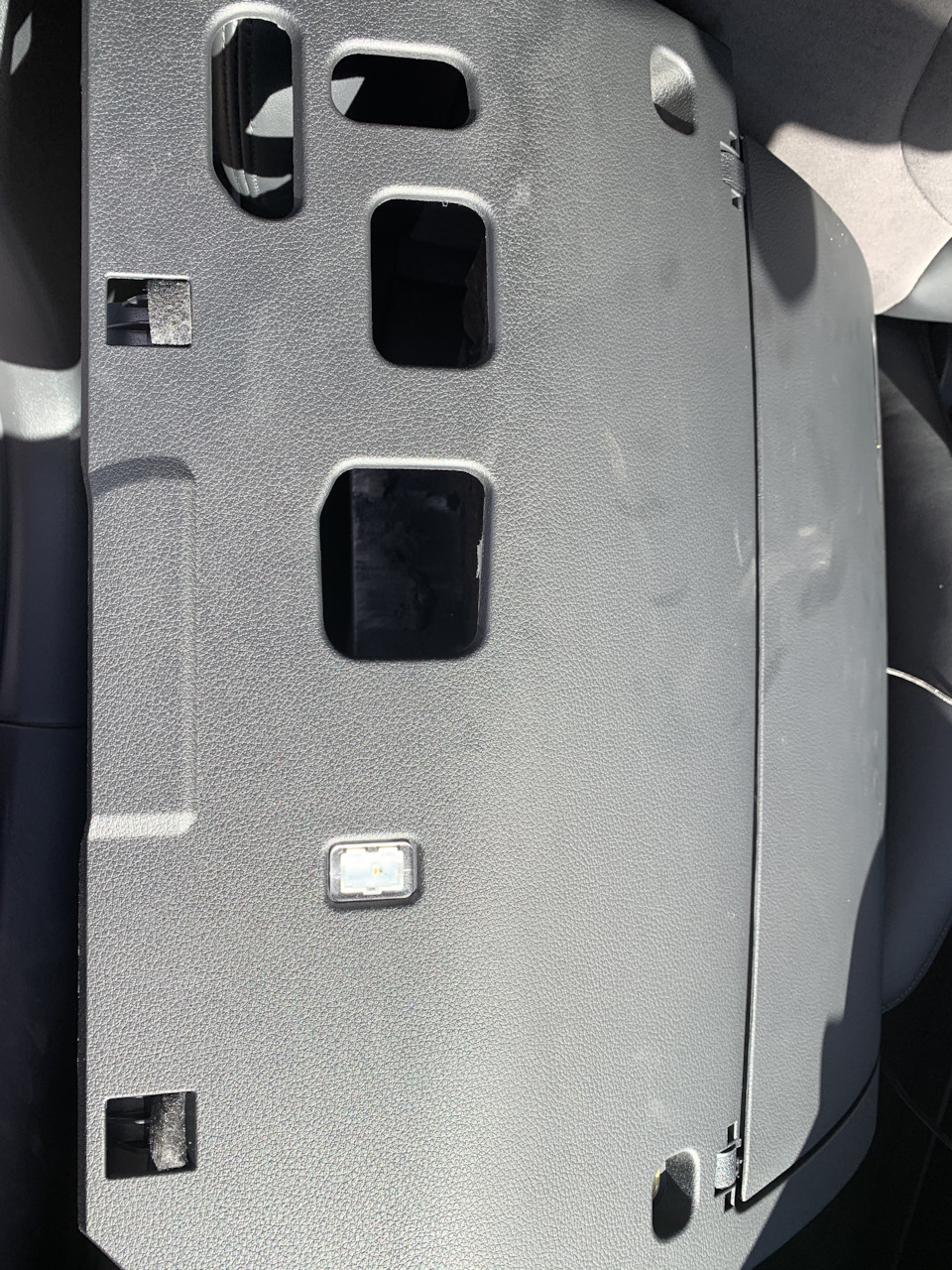

Пластик під кермом, на лівій передній стійці та лівому порозі бувзнятий для установки LED плафони освітлення салону, так само требазняти бордачок і пластик з правої передньої стійки та правогопорога. Зняття бордачка, якщо коротко - дістаємо MMI (потрібні спецзйомники), викручуємо 8 болтів (два сидять дуже потрібнийподовжувач), від'єднуємо конектори підсвічування і датчик відкриттябордачка, а також Airbag переднього пасажира, вільний хідпроведення цих конекторів. Потім треба скинути помилку подушкичерез Васю.
Проведення від місця підключення зроблено трьома хвостами. Йде направий бік.Провів над кермом, потім за блоком кодера (місця багатоі все видно), обійшов фільтр салону і в праву передню стійку.
> . Третій ліворуч для заднього пасажира. Усі місця для плафоніввже є, пиляти не треба. Задні плафони вставляються донизу передніхсидінь. Проведення для них потрібно завести під ковролін в районісередньої стійки та вивести під передні сидіння, де виходитьосновне проведення сидінь. Я провів рукою відігнувши ковролін, багато місця. Далі необхідно обкрутити передні сидіння длякріплення плафонів, інакше не вийде місця для маневру дуже мало.Але для зняття сидінь потрібен якийсь хитрий биток, у мене такогоне знайшлося, підключив плафони та скрутив для найкращих часів.Може хто підкаже, що за хитрий такий биток? Потрібний биток 12променевий M10, дякую Dark за посилання на правильний набірчик
Установка

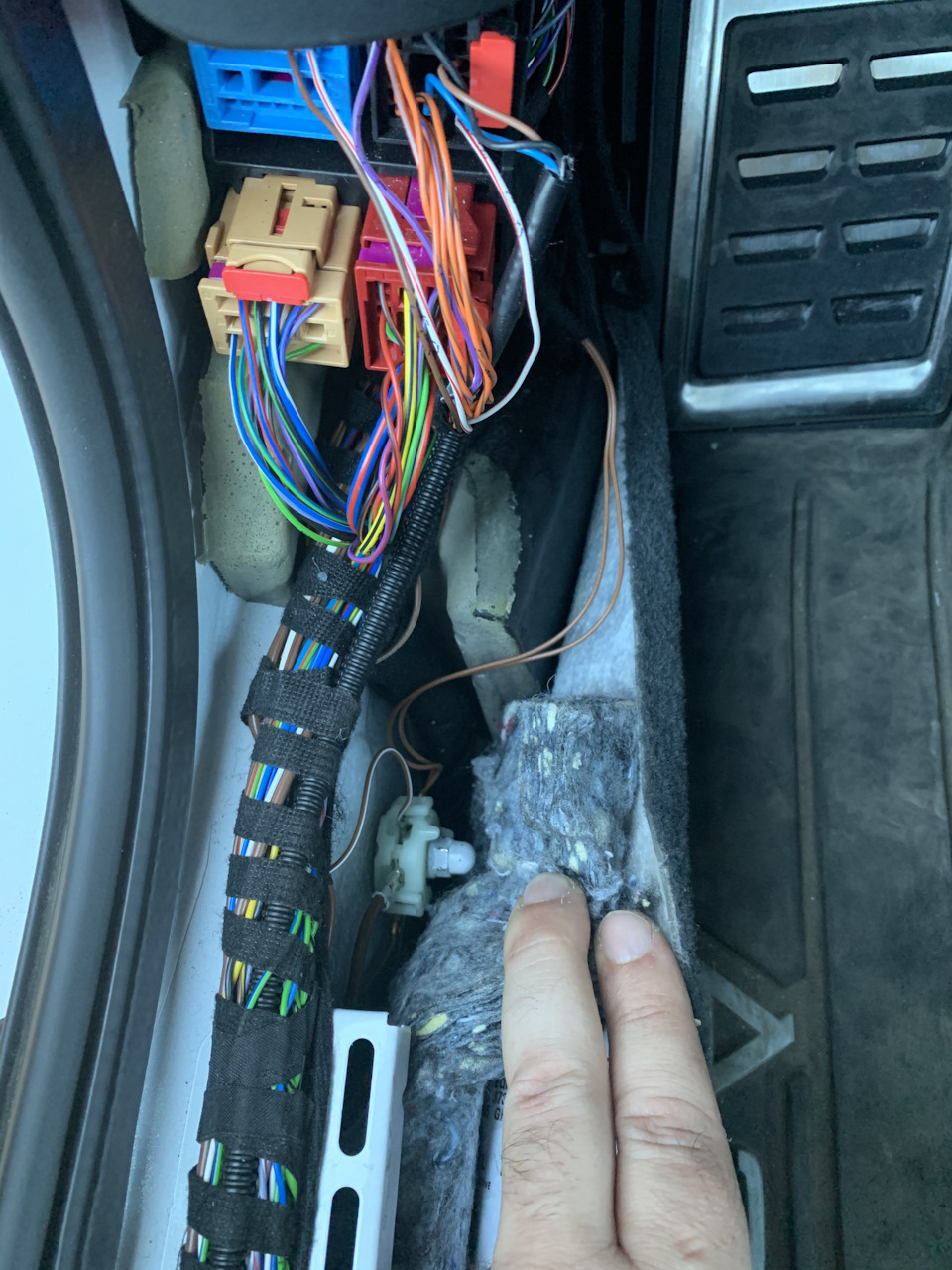

Масу беремо на лівому порозі в штатному місці

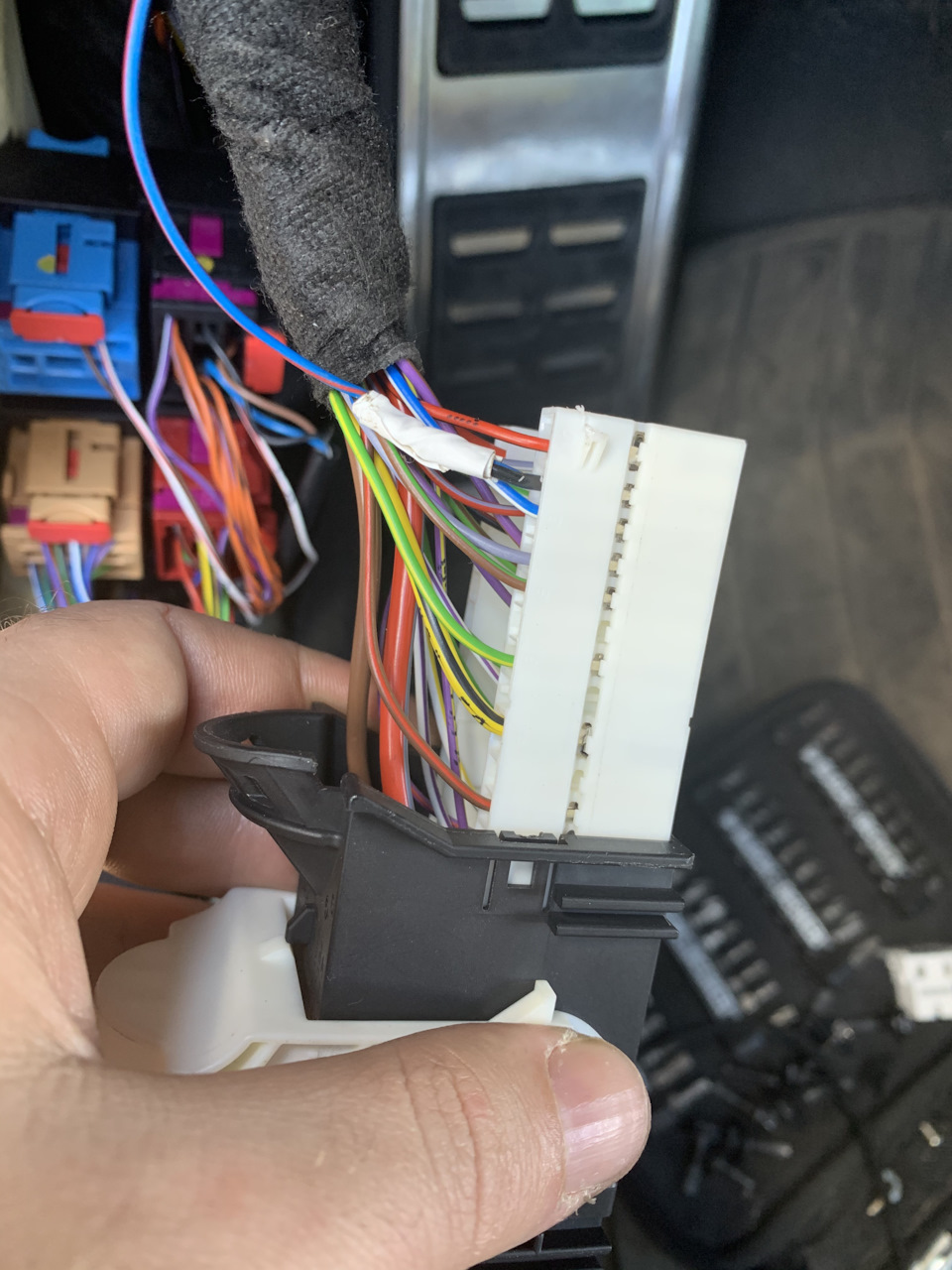

Плюс беремо в J519 конектор T73С (найближчий) пін 72 — у мене цемісце було вільним. Китайці знову накрутили та обтиснули піном нетієї системи. Щось не щастить мені з проводкою з китаю(((((((.
BCM J519 Т73С

Кодування
Алгоритм роботи - відчинили двері загорілися на максимальнійяскравості, зачинили двері згасли, якщо вимкнені габарити Приробочих габаритах і закритих дверях, можна регулювати черезMMI.
Це частина ambient lighting, дякую M18 за правильне кодування.
Interior Lighting MMI Menu
5F — Information Electr
Adaptations
(15)-Vehicle function list BAP-interieur_light_0x08 = Activated (should be set as factory default)
(6)-Vehicle menu operation-menu_display_ambient_illumination =activated
(7)-Vehicle menuoperation-menu_display_ambient_illumination_clamp_15_off = notactivated
(8)-Vehicle menuoperation-menu_display_ambient_illumination_over_threshold_high =activated
(9)-Vehicle menuoperation-menu_display_ambient_illumination_standstill = notactivated
(10)-Vehicle menu operation

Footwell Lights
09 Cent Elect
Long Coding
Byte 5
Bit 7 = Active (Footwell Lights Installed)
09 Cent Elect
Adaptations
(6)-Ambient lighting-Innenlichtinszenierung = Installed (ambientlighting — interior lighting)
(1)-Ambient lighting-Defaultwert Ambienteprofil Fussraum = 100%(default value setting profile footwell)
(3)-Ambient lighting-Defaultwert Ambienteprofil Vorn = 100 % (детальніше значення простірної front)
(1)-Leuchte30FR LC72-Lasttyp 30 = 46 - LED Kleinleistung
(2)-Leuchte30FR LC72-Lampendefektbitposition 30 = 0
(3)-Leuchte30FR LC72-Fehlerort mittleres Byte DTC-DFCC 30 = 2
(4)-Leuchte30FR LC72-Lichtfunktion A 30 = Footwell Light
(6) -Leuchte30FR LC72-Dimmwert AB 30 = 100
(7)-Leuchte30FR LC72-Lichtansteuerung HD AB 30 = Always
idE09732-ENG114629-Interior light:light

Для додавання решти зон в 09 Cent Elect робимо наступніадаптації
Спереду:idE09732-ENG125646-Освітлення салону-конфігураціяліхтарів-Cockpitbeleuchtung
Всі зони:idE09732-ENG126836-Освітлення салону-конфігураціяліхтарів-Ambientemenue Mit alle Zonen
Двері -idE09732-ENG115871-Освітлення салону-конфігураціяліхтарів-Ambiente App
PS Після заміни MIB1 на MIB2 зникло меню регулювання ambientlighting. Для активації меню регулювань на MIB 2 робимо таке:
5F — Information Electr
Adaptations
ENG122229-ENG117706 -Car function listBAP-Gen2-interieur_light_0x08 = Activated
ENG122229-ENG17 -Car function list BAP-Gen2-interieur_light_0x08msg bus = Comfort data bus
ENG 122227-ENG 117491- Car function-Adaptations_Gen2-menudisplay_ambient_illumination = activated
За аналог :
ambient_illumination_clamp_15_off = not activated
ambient_illumination_over_threshold_high = activated
ambient_illumination_standstill = not activated
ambient_illumination_after_disclaimer= not > ПерезавантажуємоMIB2 — з'явиться меню налаштувань. Подальші дії для блоку 09 CentElect не потрібні. Якщо робимо вперше зморимо вище, що потрібноміняти.
