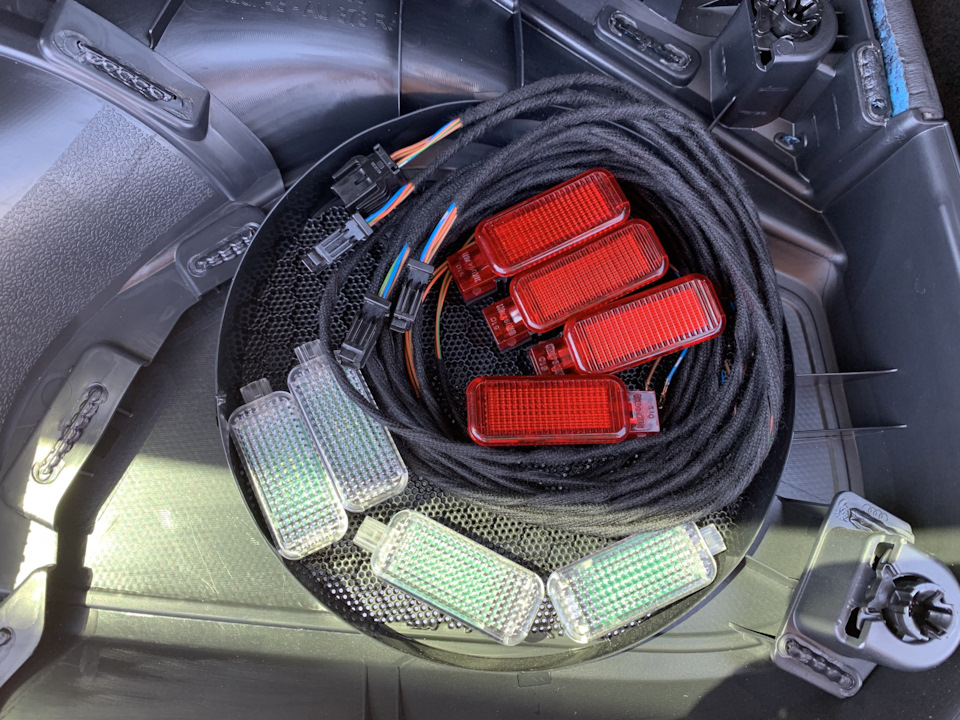

Відповідні оригінальні плафони були куплені за місцем у Китаї.Проведення куплено на алі. Все в зборі можна купити на алі. Першапроводка з алі, де не накосячили з пінами.

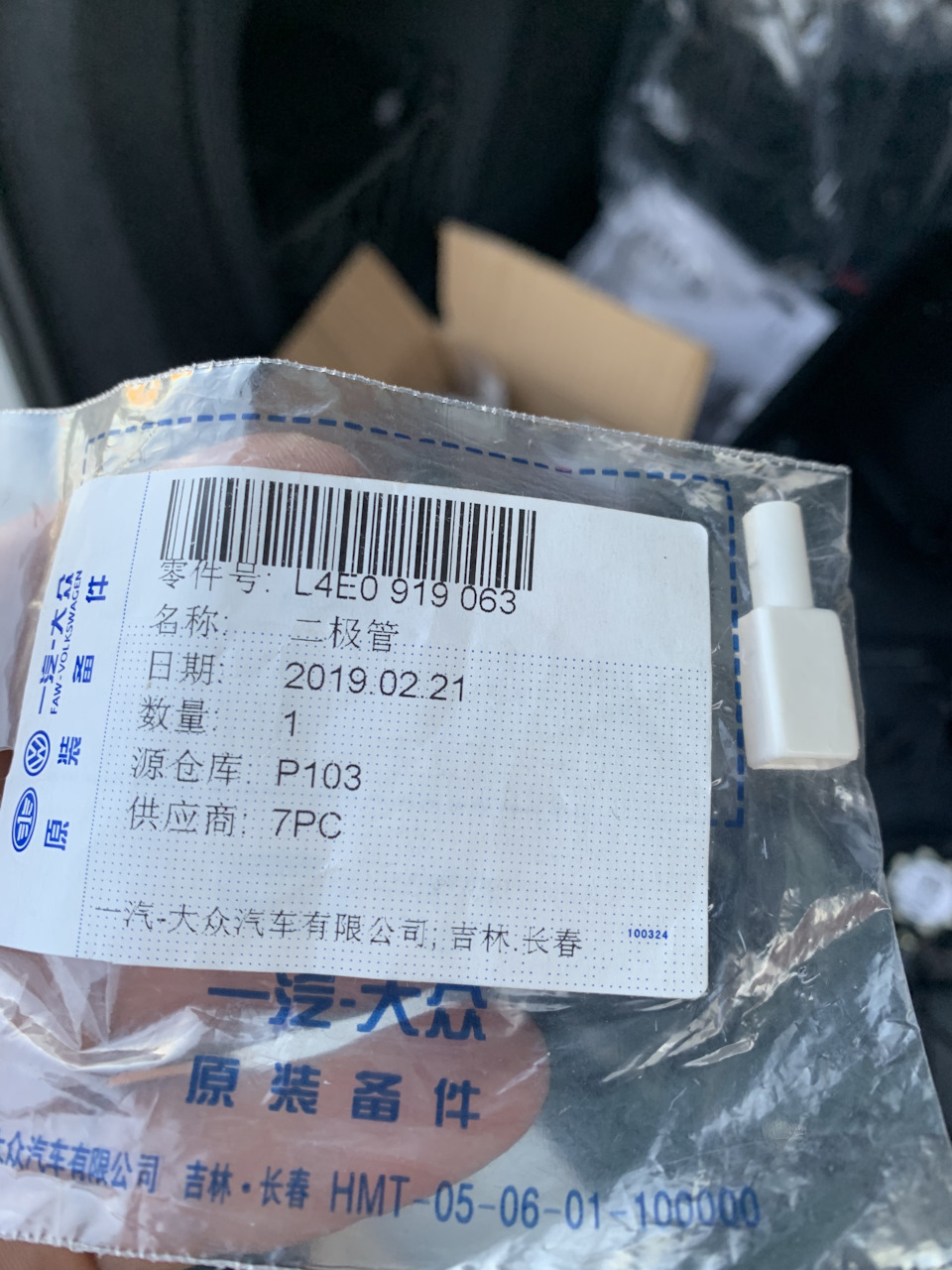

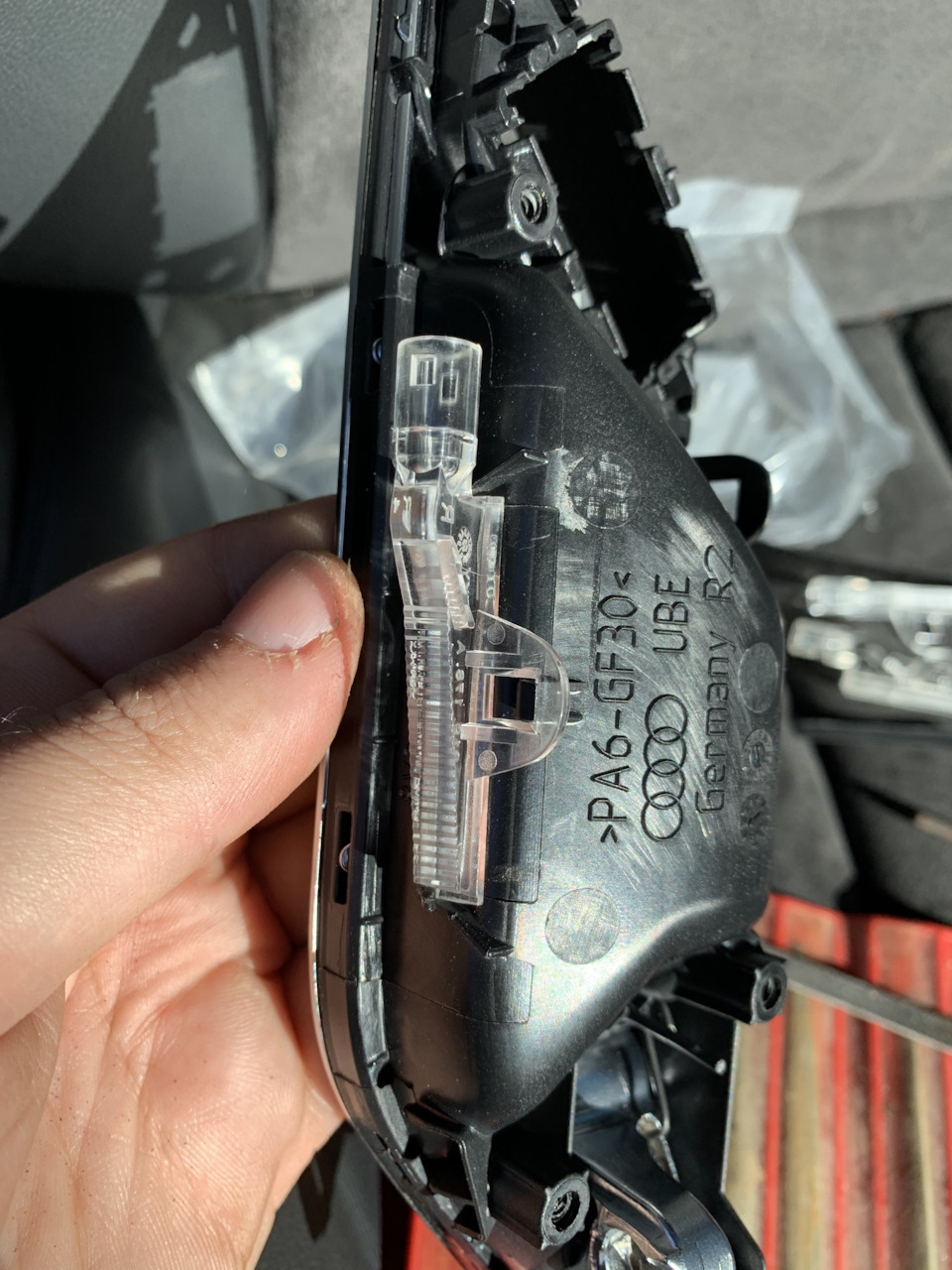

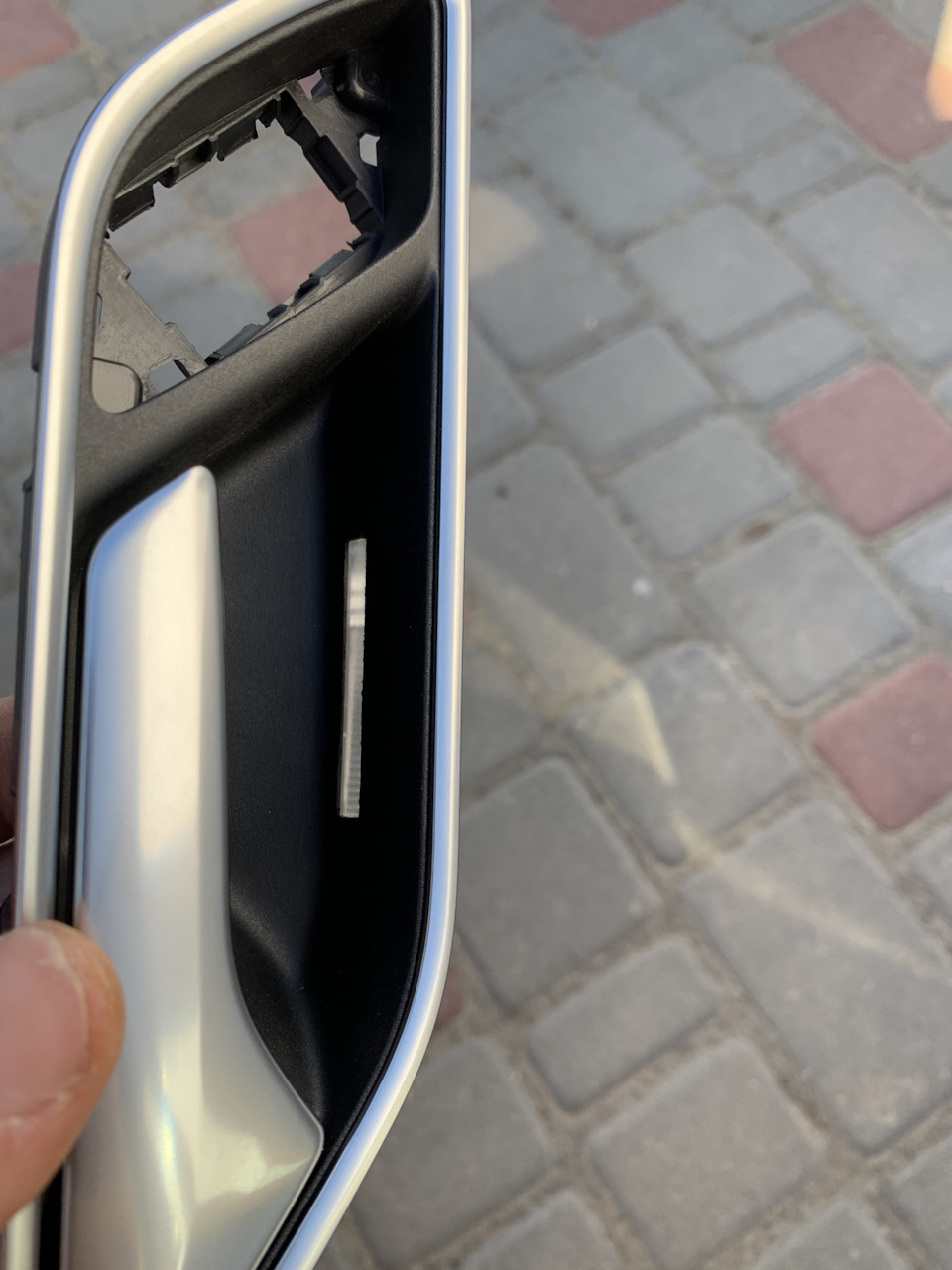

підсвічування порогів попереджувальні ліхтарі Підсвічування ручокбрав тільки сам діод, світловод і проводка — пошкодував, тому щорізати ручки геморно, пластик товстий і твердий, простіше брати вкомплект з корпусів ручок з вирізом Робив трафарет (необхіднийвиріз 5мм), тому що сама виштампування не точна, але всі кріпленнядля світловода є.Потрібно звернути увагу, що світловоди різні, номер правих 8V0919178A, лівих 8V0919177A.

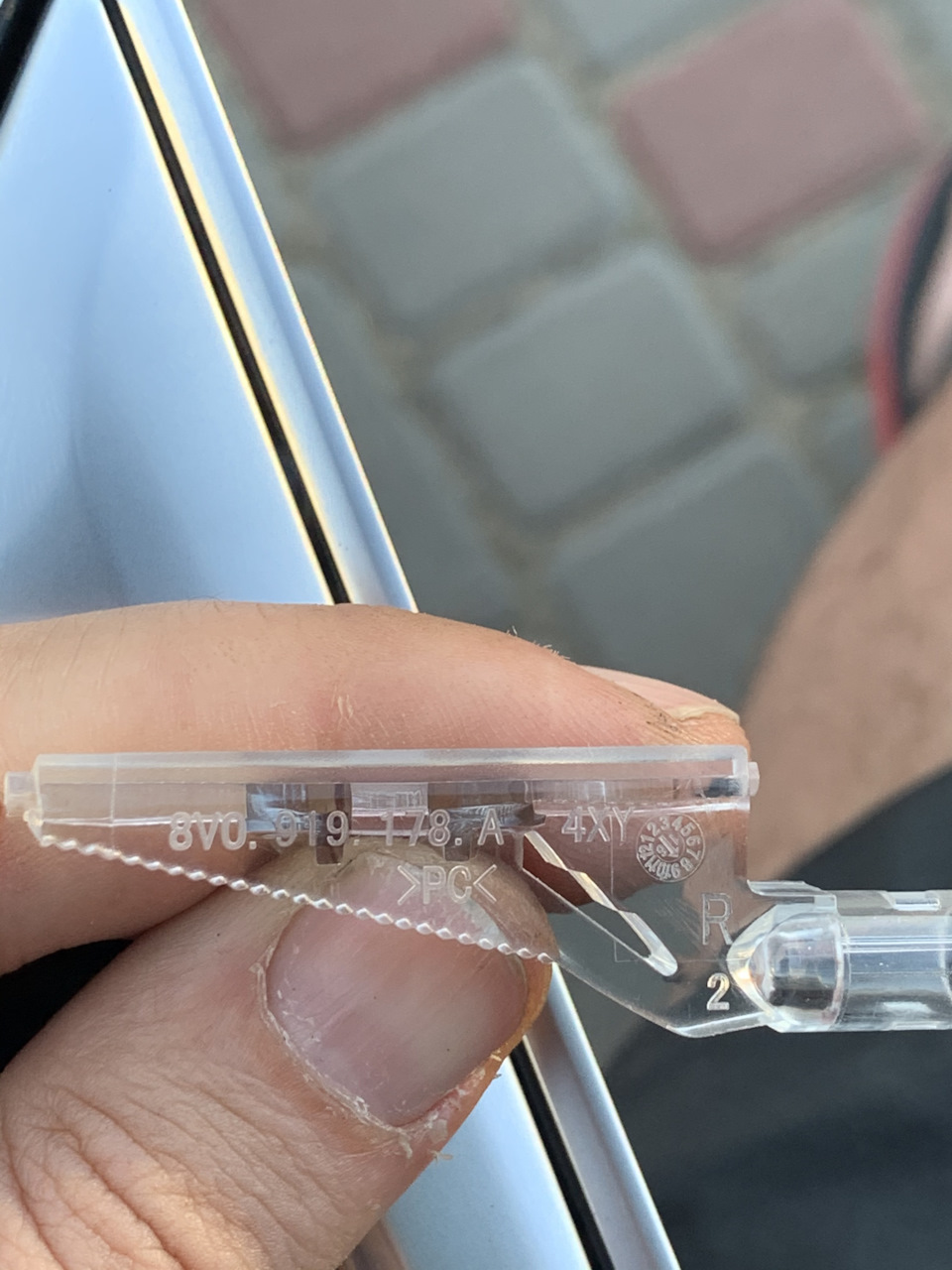

світловод А от саму дверну карту для підсвічування порогів різатипросто, пластик м'який, звичайний катер впорався на ура.
самопальний виріз під підсвічування порогів
Виріз для попереджувальних ліхтарів вже є. Виймаємо заглушки (сітки) на кліпсах, у передній карті відкручуємо 3 болти, в задній4 (один болт там і там знаходиться під ручкою, інші знаходяться підзаглушками). Відлужуємо кліпси, починаємо знизу і йдемо до боків, потім просто піднімаємо на верх, верхній частині немає кліпс. Ручкивідкручуємо 5 болтів і віджимаємо одні фіксатори, потім простовидавлюємо, сидять дуже щільно. Передні двері - від'єднуємо провідвід блоку дверей (синій Т32b) і трос відкриття дверей. Проводимопроводку в штатних місцях на карті дверей. Плюс на 16 пін конектораТ32b (синій, який відключали для зняття карти) для підсвічуванняпорогів та попереджувального ліхтаря, на 3 пін того ж конектора дляпідсвічування ручок. Вся маса підключається на 5 пін конектораТ32b.
Задні двері - від'єднуємо провід від блоку дверей (чорний Т16J), трос відкриття дверей та конектор твіттера. Плюс на 12 пінконектора Т16J (чорний, який відключали для зняття карти) дляпідсвічування порогів та попереджувального ліхтаря, на 1 пін того жконектора для підсвічування ручок. Вся маса підключається на 13 пінконектора Т16J. Кілька слів про конектори задніх дверних блоків, хитра система — для зняття, витягуємо на себе червоний фіксатор, натискаємо чорний язичок і тягнемо на себе для зняття. Післяпідключення підсвічування не працює, потрібні кодування. Алгоритмроботи підсвічування порогів та попереджувального ліхтаря –відчинили двері засвітилися. Підсвічування ручок світиться завжди, яскравість мінімальна, вдень майже не помітно, вночі приємновисвітлює ручку м'яким світлом і не заважає. Читав, щопідсвічування ручок вимикається із затримкою під час закриттямашини.У мене такого немає, гасне одночасно зі стельовимпідсвічуванням салону при закритті машини.
Byte 1
Bit 1, 2, 3
52 — Door Elect Pass
Long Coding
Byte 1
Bit 1, 2, 3
Byte 1
Bit 1, 2, 3
BC - Door Rear Pass
Long Coding
Byte 1
Bit 1, 2, 3
