Штатна сигналізація

Дійшли руки закінчити з кнопкою відключення у водійських дверях.Сигналізація встановлена ​​і працює тривалий час, кнопка булаврізана без підключення. Кнопка відключення абсолютно марна в моємурозумінні, але хочеться по феншу.
Необхідні деталі

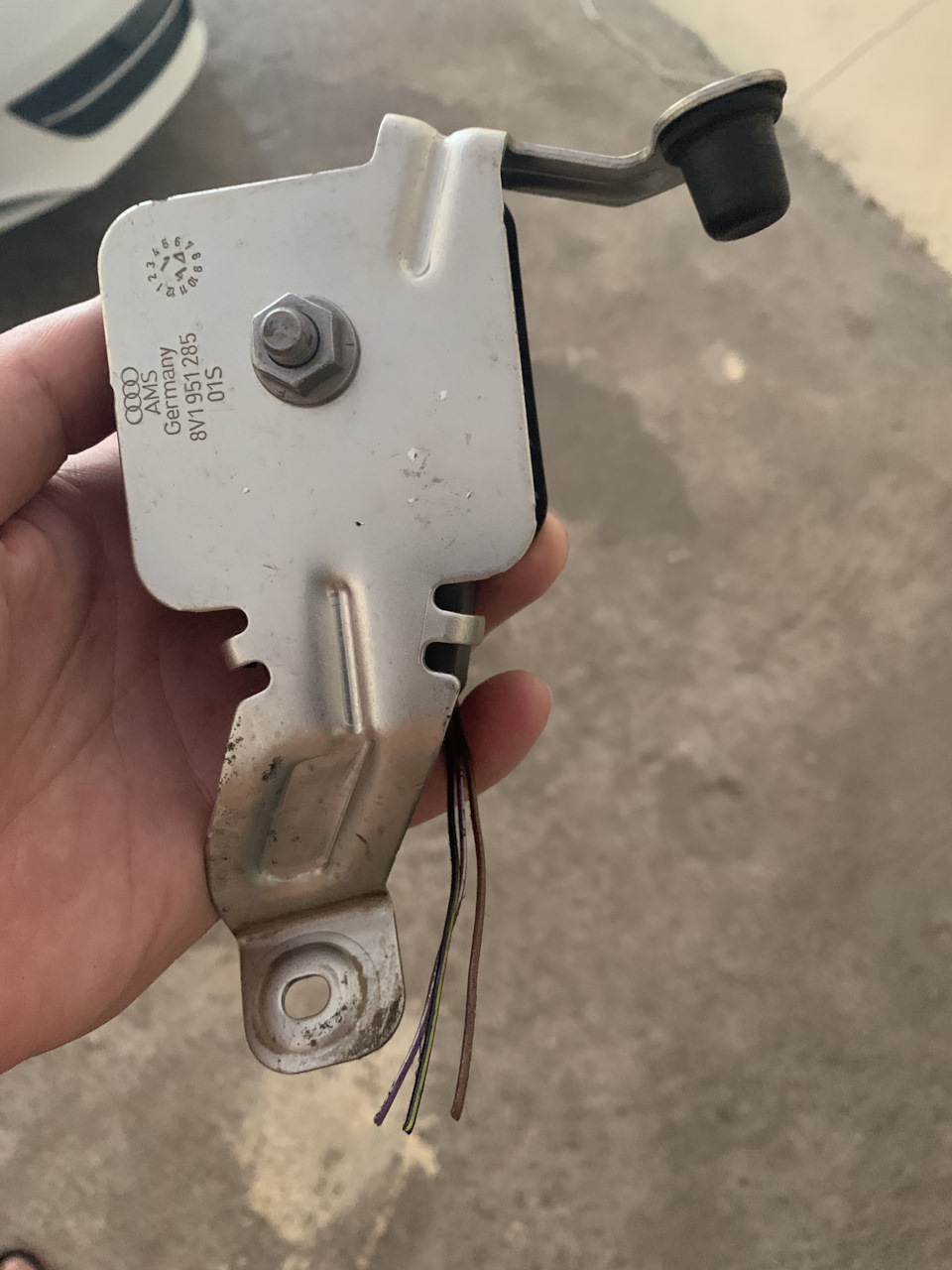

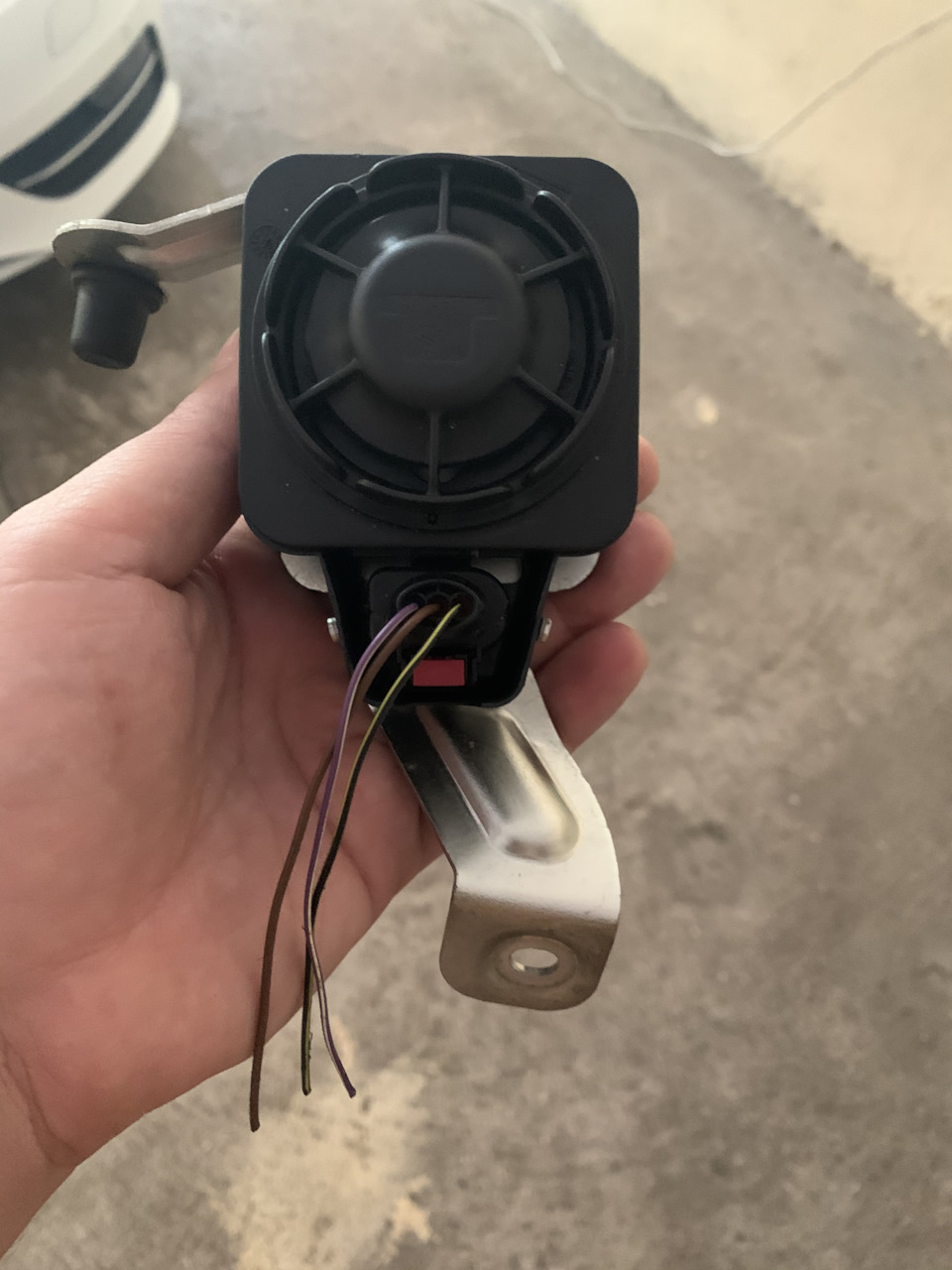

Сірену (5Q0951605) з кронштейном (8V1951285, 8V0951285 нам непідходить, для праворуких авто) та конектор (1J0973703) для сиреникупив на Allegro одним лотом.

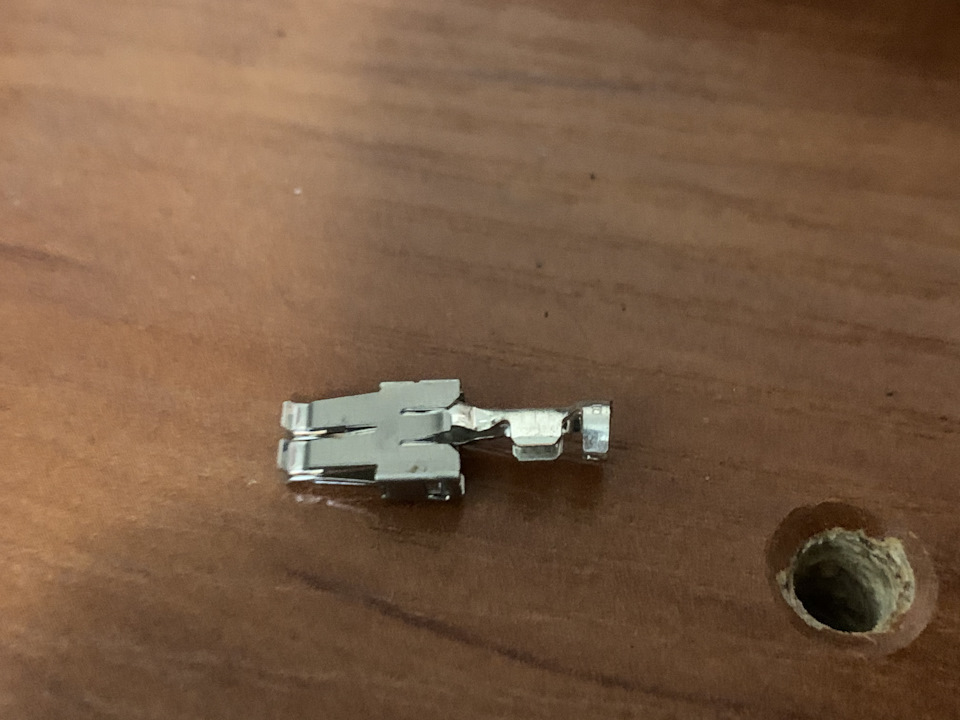

Пін (N907326603) для блоку запобіжників під капотом купив замісцем./>
Коннектор (8Е0971832) для салонного датчика об'єму в переднійстельовій люстрі купив на алі
Кнопку вимкнення (4G0962109) у двері водія купив на Allegro.

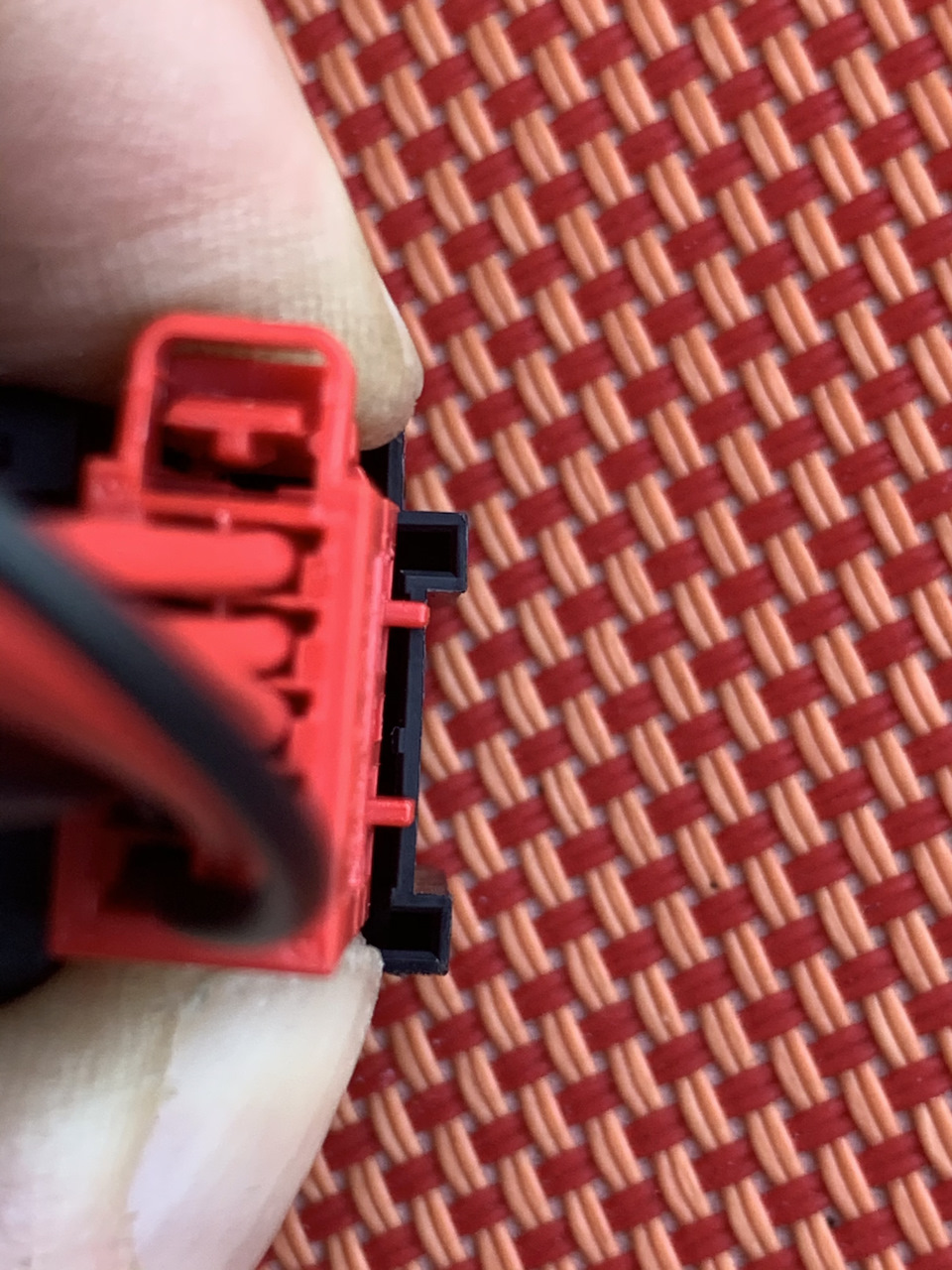

Коннектор (6R0972930) для кнопки вимкнення купив спочатку на алі, але китайці надіслали з індексом А. Не підходить.
Можна підрізати напрямні

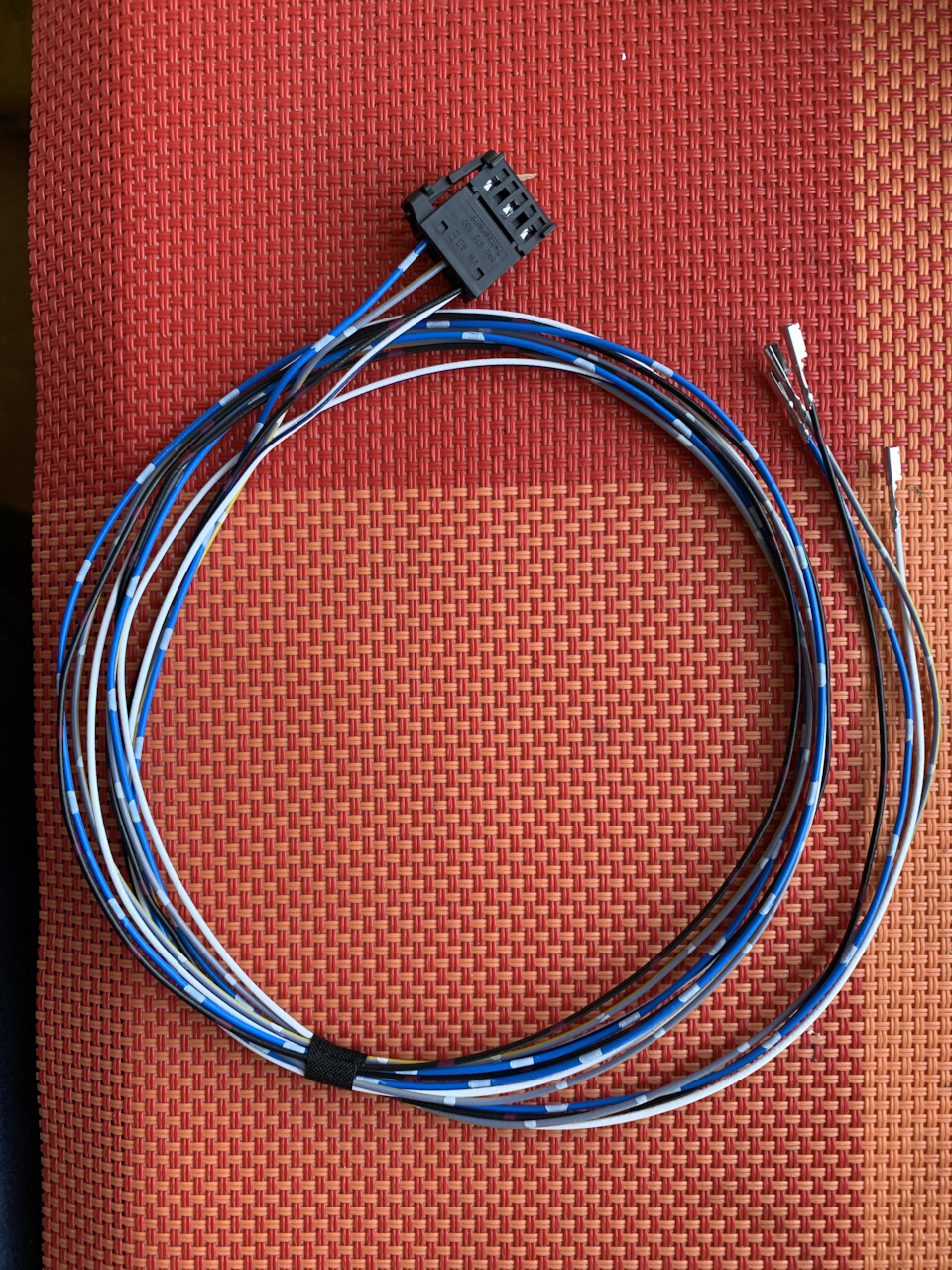

Замовив потрібний конектор і проводку для кнопки уEgnatoy. Швидко, якісно й надійно, приємно мати справуз людиною.

Краса, пізніше обмотала мохнаткою

Керувався записом dark, в черговий раз окремеспасибі, ел схемами та схемами розбору в ELSA. Знімав акумповністю.

Установка сирени.
Сирена ставиться в підкапотному під пластиковою накладкою, яка йдевід лобового скла.

Для встановлення треба зняти повідки двірників, потім зняти гумовийущільнювач та саму пластикову накладку. Поводки двірників знятируками не вийшло, довелося купити знімач.

Потрібна гайка М6 для кріплення сирени на штатному місці.

Від конектора сирени виходить три дроти, пін 3 — на блокзапобіжників під капотом місце SB20, пін 2 — маса (підключив упідкапотному),

пін 1 — йде в салон на BCM конектор T46B пін 31.
Найскладніше це вставити пін у блок запобіжників під капотом. Длязняття блоку треба відклацнути 6 затискачів і відкрутити 6 товстихшин, підняти блок нагору. Коли зняли блок запобіжників, місцякатастрофічні мало, доступ до зворотного боку блоку обмежений —коротше за садомазо в перекрученій формі. Витратив на цю простуоперації, як здається спочатку, купу часу. Місце в блоцізапобіжників порожнє і потрібен запобіжник 10А.
Один провід треба провести в салон. З боку салону над педаллюгальма знімаємо ущільнювач і бачимо запасний отвір (зелена стрілка)і основний вхід (червона стрілка) проводки в салон.В основномувході є сосок, проткнув його дротом з боку салону, закріпив надроті дріт від сирени і просмикнув у салон. Тут все швидковийшло.
У салоні
1 пін від сирени підключаємо в BCM T46B (середній, відключаєтьсяхитро - відщеплює притискний фіксатор, і тягнемо конектор вниз, вінна санках) місце 31 порожнє. Далі від датчика об'єму в переднійстельовій люстрі. Потрібно розбирати ліву передню стійку дляпроведення кабелів. У мене були проведені разом з кабелями призаміні LED світильників.
Пін 2 — маса, підключив на лівому порозі в штатне місце
Пін 3 — BCM конектор T73a (далекий) пін 15, було зайнято.
Пін 4 - за схемами можна підключати в блок запобіжників у салоні намісце SC6 або в перший пін конектора T6d від стельової люстри, якийприходить на запобіжник SC8. Не мудруючи, тому що не розібрався якпідлізти до зворотного боку салонного блоку запобіжників, повторивпідключення LED плафона, підключив на другий пін перемикачаосвітлення. Кнопка вимикання сигналізації
Виштампування для вирізу під кнопку на карті дверей немає, але єпідказка з контуром кнопки. Зробив трафарет. Ріжеться легко, впорався звичайним катером. Всі 4 дроти від конектора T10am кнопкийдуть в блок дверей водія (синя фішка Т32b) <
Пін 1 на 10 пін Т32b (місце порожнє)
Пін 3 на 20 пін Т32b (місце порожнє)
Пін 5 на 5 пін Т32b (місце зайняте)
Пін 10 на 4 пін Т32b (місце зайняте)
Ще раз повторюся, можна не морочитися з кнопкою відключення, на мійпогляд абсолютно марна функція — хіба що, якщо хтось залишаєтьсясалоні, коли машина під охороною. Сигналка працює і без кнопки.

Кодування
Був раніше увімкнений звуковий сигнал від клаксону при закритті абовідкритті машини, тут нічого не змінював.
09-central electrics адаптації
Acknowledgement Signals - Akustische Rueckmeldung Verriegeln =Active
Acknowledgement Signals - Akustische Rueckmeldung entriegen =Active
Menuesteuerung akustische Rueckmeldung = Active
Інші кодування взяв у пості у dark
09 — Central Electrics.
Byte 11 Bit 7:Anti-Theft-System Deactivation Button directlyconnected to Body Control Module (BCM)
Byte 12 Bit 0:Anti-Theft-System installed/active
Byte 12 Bit 4:Anti-Theft-System Alarm/Sounder instaled
Byte 12 Bit 5:Anti-Theft-System Inclination Sensor installed
Byte 12 Bit 7:Anti-Theft-System Interior Monitoring installed< Стала пікати на відкриття та закриття як стара Nokia 3310, аленабагато приємніше, ніж було зі штатним клаксоном. . Досить такігидко і голосисто кричить на спрацьовування сигналізації, якщозасунути руку в салон через відкрите вікно. А ось з нахиломнезрозумілого - я не пробував піддемкрачувати машину, але наінтенсивне розгойдування машини, сигналка не спрацьовує, від словазовсім. Можливо, потрібен більший кут відхилення, хоча розгойдувавстаранно. Сьогодні перевдягався на зиму. Таки працює на нахил, колеса буде зняти проблематично:)
