Поки частина запчастин все ще в дорозі, з появою вільного часупотроху встановлюються компоненти, що давно прибули.
Цей запис присвячений встановлення стельових консолей з LEDлампами.
before
Вивчивши форуми різних країн про цю проблему та електричні схеми (то ще збочення, спочатку ребуси VAG збентежили) вирішив діяти занаступним планом:
— у Польщі без особливих проблем були знайдені необхідніконсолі:
8V0947135D ПЕРЕД
8V0947111A ЗАД

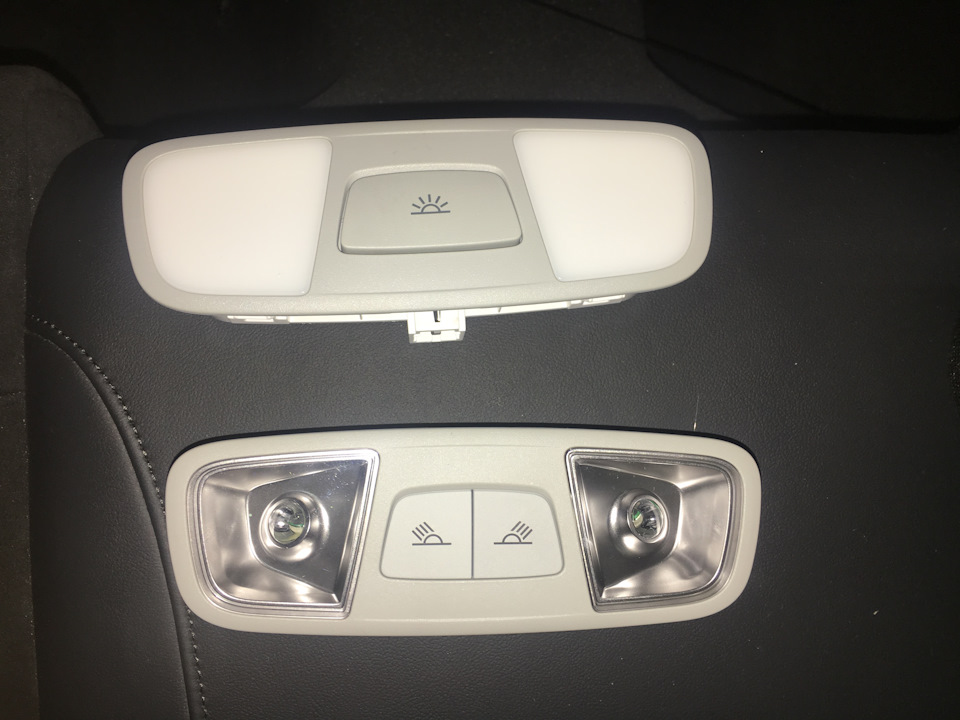

порівняння задній плафонів

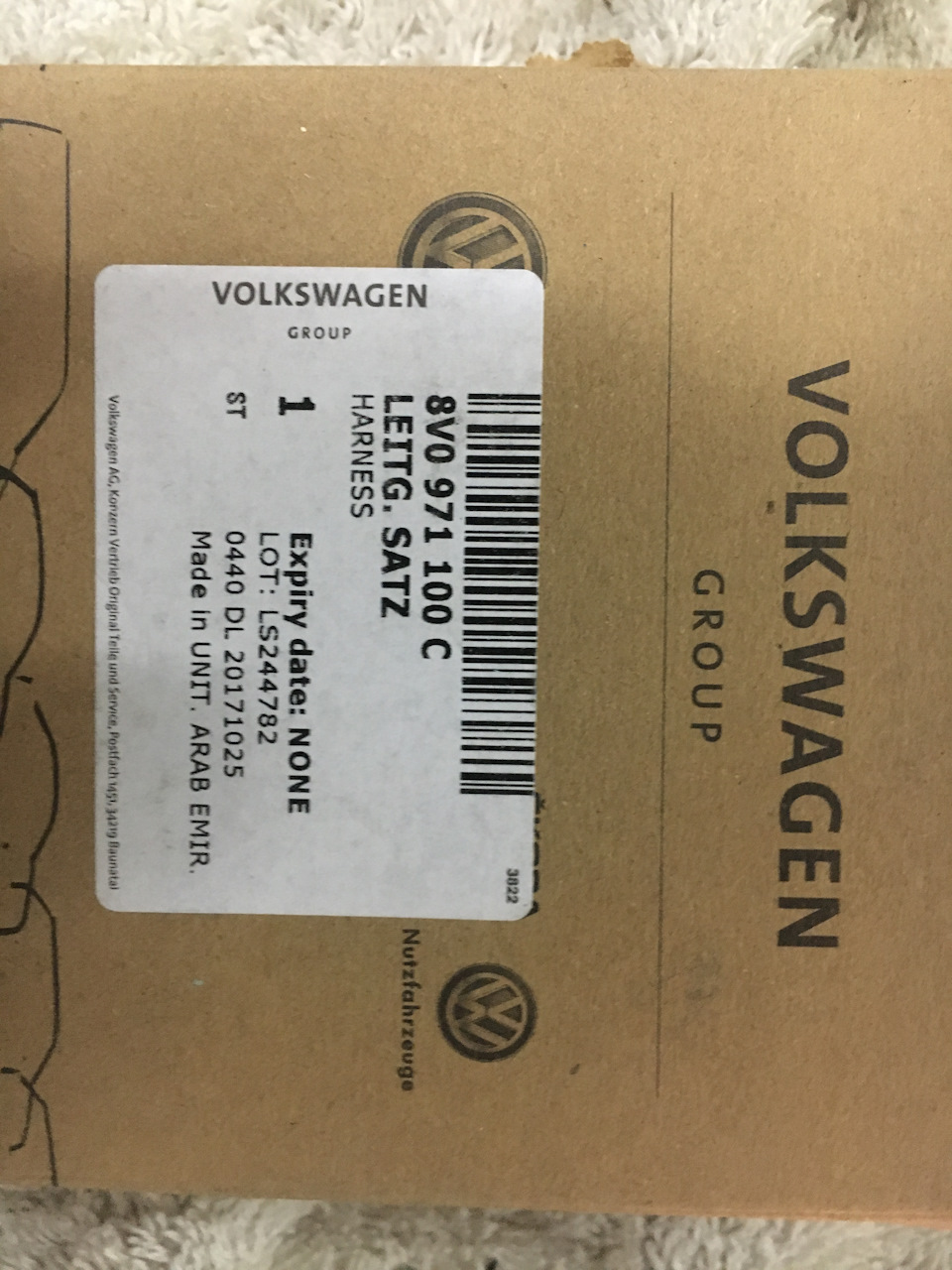

— оскільки для роботи задньої консолі необхідно тягнути провід іміняти фішки, вирішив замовити проводку :) 8V0971100C
проводи задньої консолі:червоний для звичайних лампочок, чорний дляLED
“8V0971100C“< < Як тільки з'явилося пів дня вільного часувзявся втілювати мрію в життя!
Вивчивши схеми зрозумів про необхідність тягнути додатковий провіддля живлення (PIN 1), оскільки із заводу стоїть датчик “світла” ідощу” харчування взяв з PIN 1 :), використовуючи ремонтний провід000979009E (хоч першу пару модів потрібно зробити з оригінальнимиремонтними проводами :) )
звичайні лампи
LED

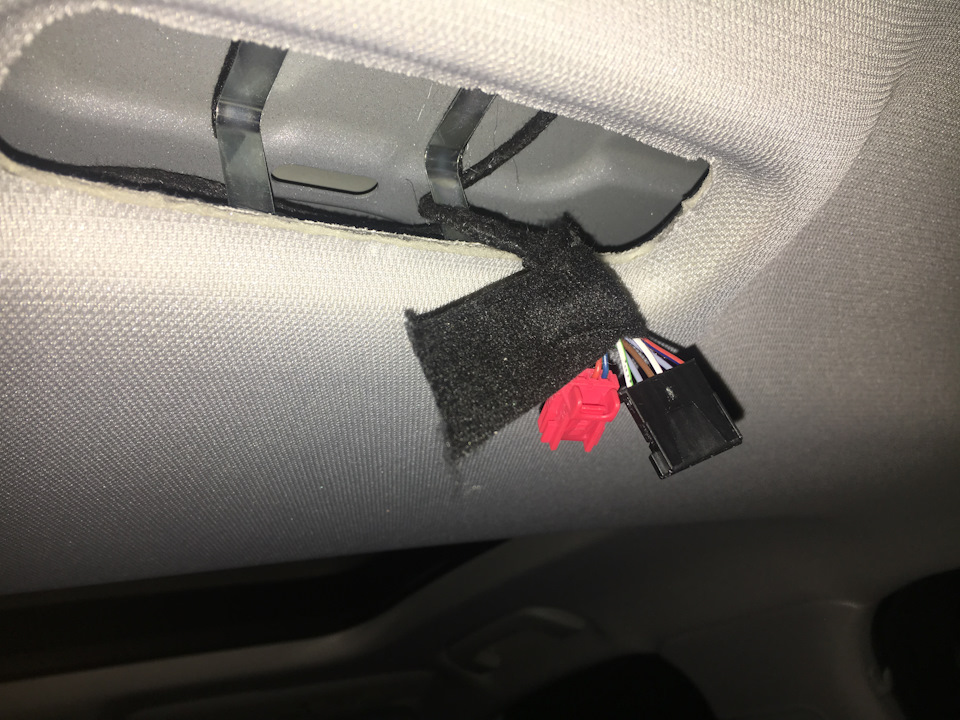

Проклав проводку 8V0971100C до задньої консолі, для цієї мети булидемонтовані стельові ручки, А та В (тільки верхня частина) лівістійки,
B pillar

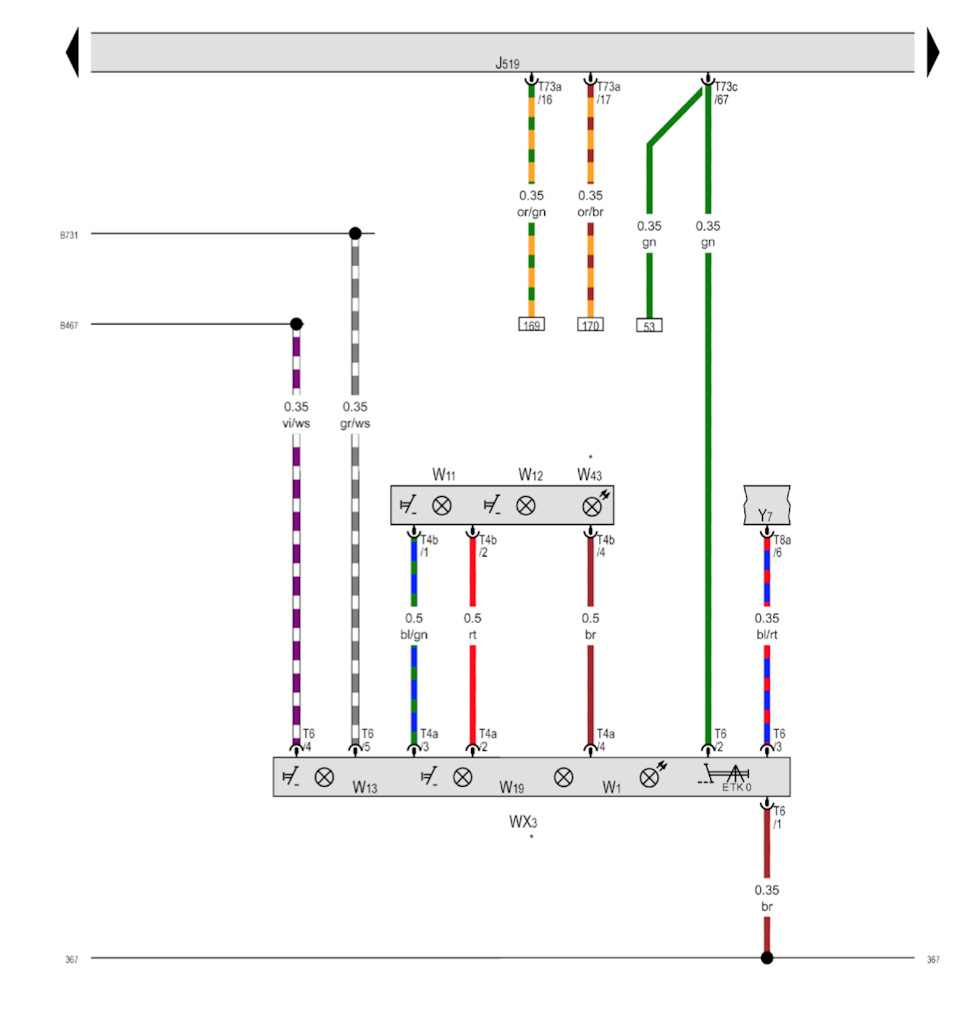

> одночасно прокладено проводку під дзеркало з HBA (дзеркалокоштує вже як місяць, але ніяк не підключу, про це буде окремийзапис). Контиктного роз'єму:
PIN# Лампи LED
1 “Земля” > > датчик “світла та дощу” PIN 1
датчик “світла та дощу” PIN 1
2 “+” > > “+”
3 дзеркало HBA > > “Земля”
4 перепинуємо на > > PIN 5
5 перепинуємо на > > PIN 6
розпинання із заводу
розпинання після модифікації
after
Попередньо в декількох рядках блоку 09 активував LED освітлення вконсолі (пізніше зроблю фото)

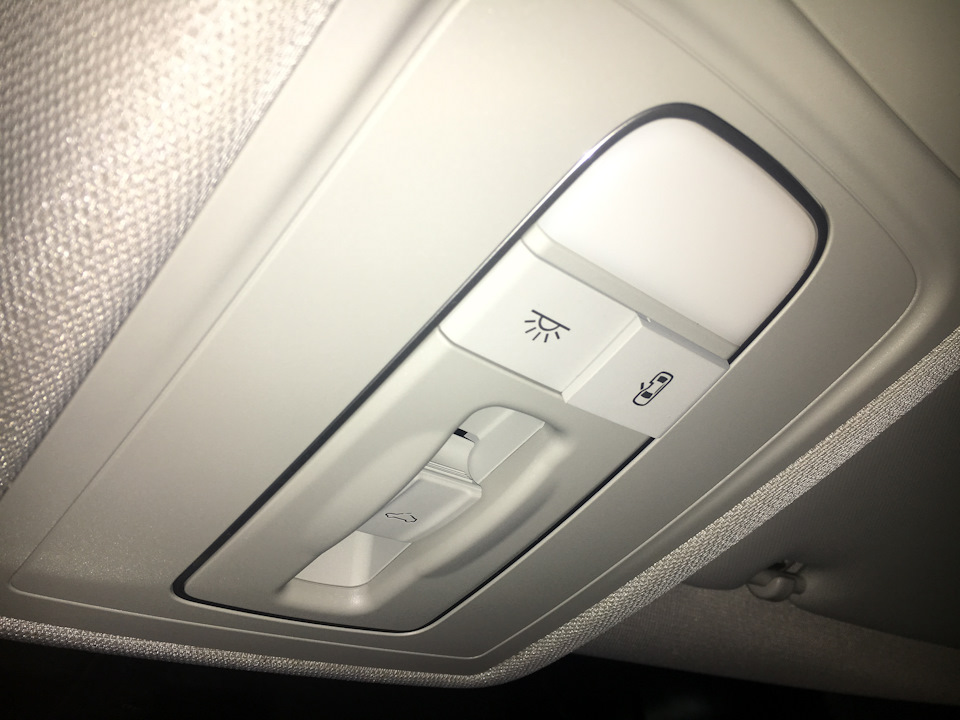

LED у всій красі:
мене 2 мікрофони замість одного:)
Коментарі20
Поставив, підключив. Все запрацювало без прописки))))
Чудово.
Зрозумів. Ще. я не зрозумів. навіщо його потрібно прописувати? Або лід. світильник по лину або кану управляється? Чому без прописки він гасне чернз 5 секунд?
Без зміни BCM намагається знайти лампи розжарювання, яких більше немає, пін 6 при LED (пін 5 при лампах розжарювання) саме за це відповідає.
Хіба 5 пін при лампах розжарювання це не + на підсвічування кнопок? У мене він йде через резистор 2,7К на світлодіоди підсвічування кнопок. А світлодіоди з іншого боку йдуть вже на 1 пін маси.
Правильно, я намагаюся пояснити, що без зміни конфігурації ВСМ відключає підсвічування, оскільки очікує побачити лампи розжарювання яких більше немає.
Ок. Дякую. пробуватимемо. Правда в мене ауді а1. Але плафони такі ж. тільки без люка і плафона задніх пасажирів.
Сорі. 4 Пін льодівського світильника куди підключається?
Якщо без автозатемнення дзеркало, то не підключається.
Якщо у мене немає дзеркала з автозатемненням? 2 пін куди підключати? На будь-який +?
Пін #2 це «+» який береться зі звичайної консолі.
А у тебе при включеному запалюванні світлодіодне підсвічування тухне саме?
Якщо режим відчинених дверей, при закритих дверях і увімкненому запаленні гасне сама.
Дякую, у мене так само. А то я напружився що щось не так з кодуванням. Тому що в інших машинах зазвичай так швидко не тухне.
Якщо підсвічування включене примусово, не гасне після старту двигуна.
Значить все ж таки у мене щось не так. Натискаю примусово і секунд через 5, просто тухне
Як буде час, підключу комп'ютер і перевірю кодування.
Спасибі.
Підключення зібрано за схемою?Кодування схоже на таку09Sec access 31347AdaptionsSearch for PWM, буде ввімкнутиInterior light -KL30G ohne PWMChannel (10) -Leuchte2SL VLB10-Dimming VRB21-dimming CD 3Value set to 100 (default 30)
Не я збирав, віддав хлопцям із Nothing Extra,
