Проблема зі Спідометром AUDI 80, зашкалює стрілка
Всім привіт! Зіткнувся з такою проблемою, іноді плавали показаннястрілки, але коли почав іноді одометр невірно рахувати вирішивперевірити схему. Розібрав все (хвала досвід є, у мене є ще одна, купив дешево на запчастини.. Перевірив контакти моторчика, пропаявповторно, але одометр толком перестав працювати.Повторний аналіз іпропой конденсаторів, резисторів показав справність.Зібравши —поставив, але при включенні запалення стрілка шкалить намаксимум.

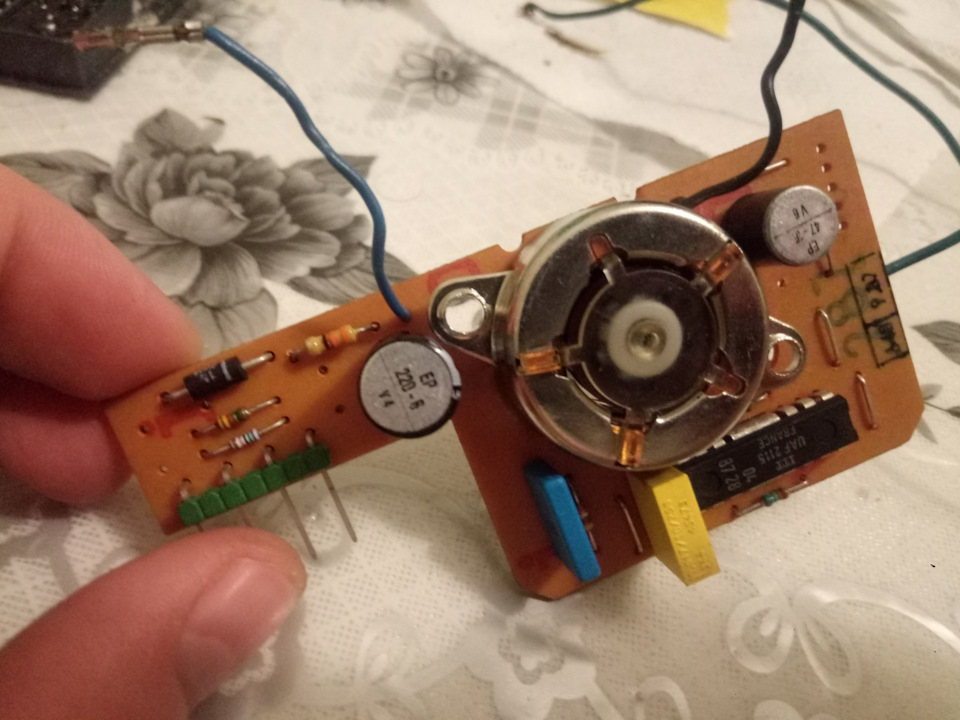

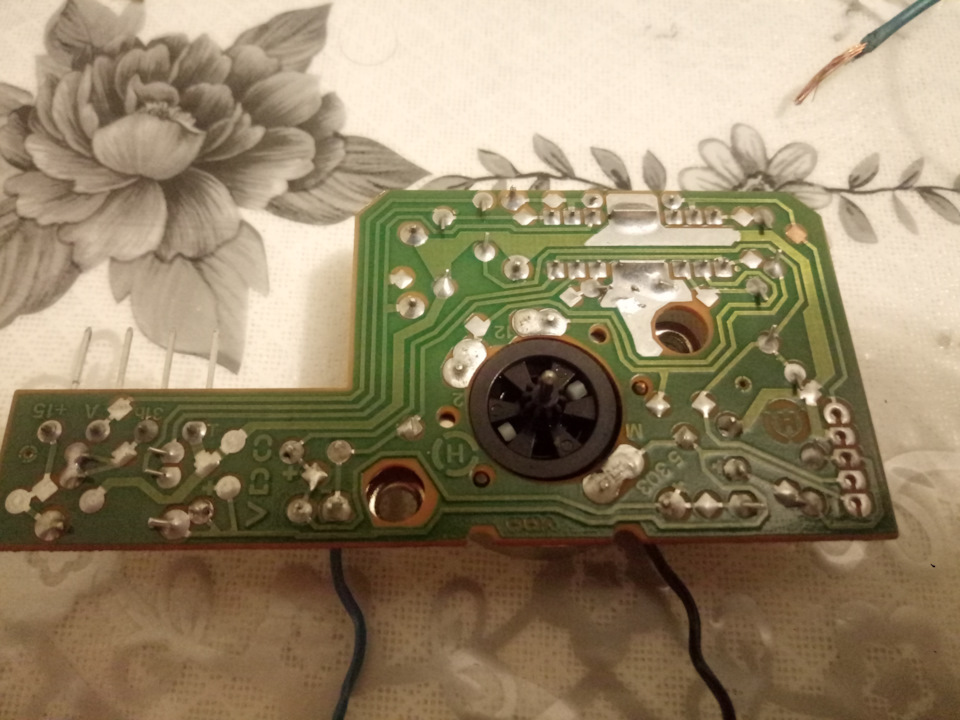

Зняв спідометр знову і вже блоком на 12 V замикаючи 1 і 4 контактна схемі результат той же.Показує що на стрілку йде майже 12вольт.Зачистив все спиртом, раптом кислота залишилася і замикає, але нічого.Фото нижче.Замикання ланцюга показало що грієтьсярезистор на 33 Ом від конденсатора 220 мкФ 6В, і сама схема.Осьдумаю, що може остання дала збій...
Може у кого була така штука?
Коментарі7
Така штука була, конденсатор під заміну. Або він у поганому контакті знаходиться, для перевірки можна провід кинути на нього)
Ну я конденсатори випаяв перевірив мультиметром, заряд набирають в режимі Ом, значення напруги так само є. Наскільки я розумію конденсатор згладжує коливання стрілки. Але все ж таки, є і у мене сумніви, але в магазин електроніки тільки на вихідних по...
Полярність дотримана у схемі?
Ну звичайно. Там же підписано де + а де - Конденсатори також маркування мають ...
Ну всяке буває. Номінал резистора теж перевіряли напевно?
Так, це найпростіше. 33 Ом той що лівіше конденсатора на першому фото. Думаю що 2115 накрилася…
Дивіться тоді цілісність доріжки від резистора до конденсатора під лупою відповідно
