Нарешті закінчив підключення ЕСП. .
Отже, нащо з самого реле:

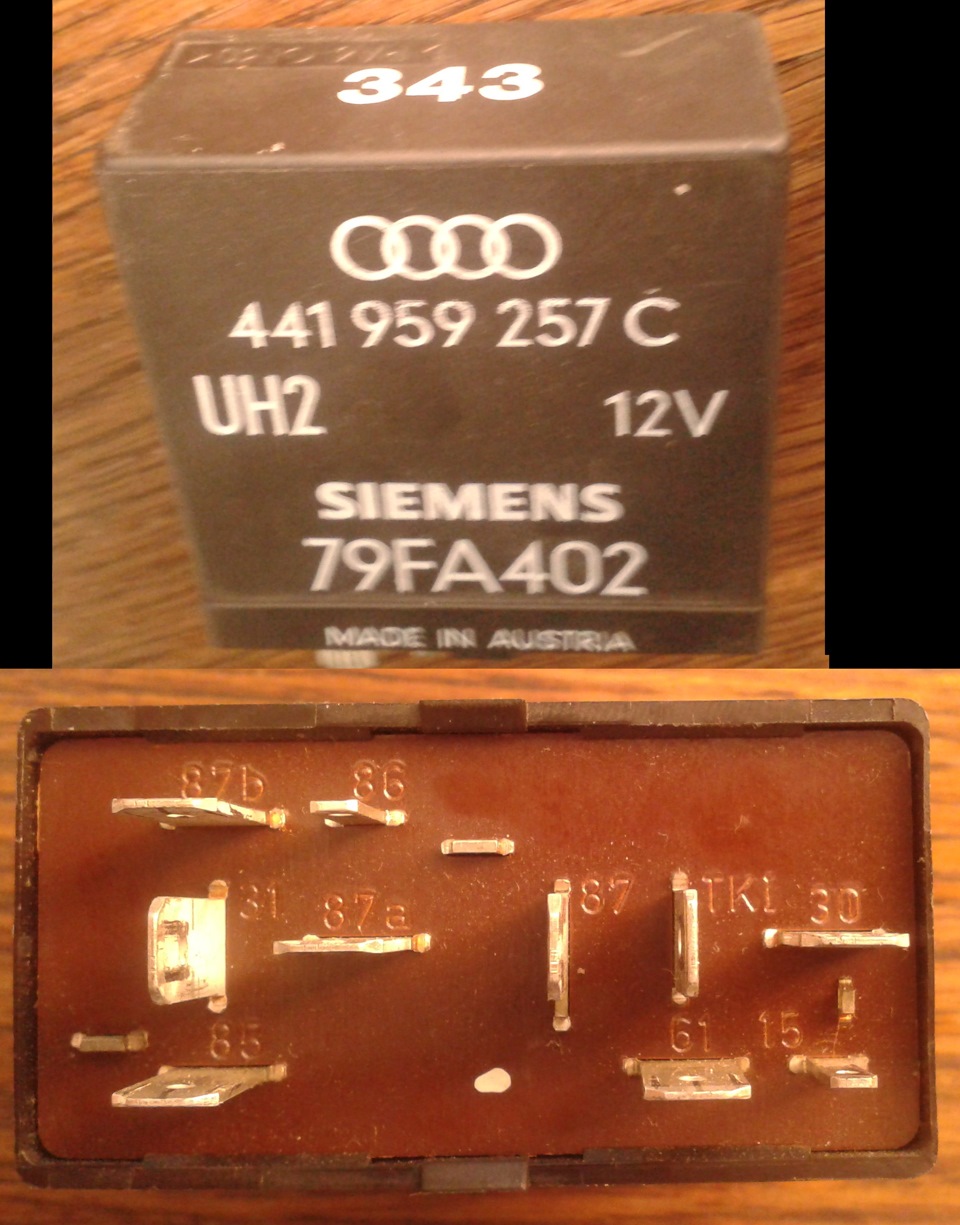

441 959 257 С (10ти контактне реле) з доводчиком підйомникаводія

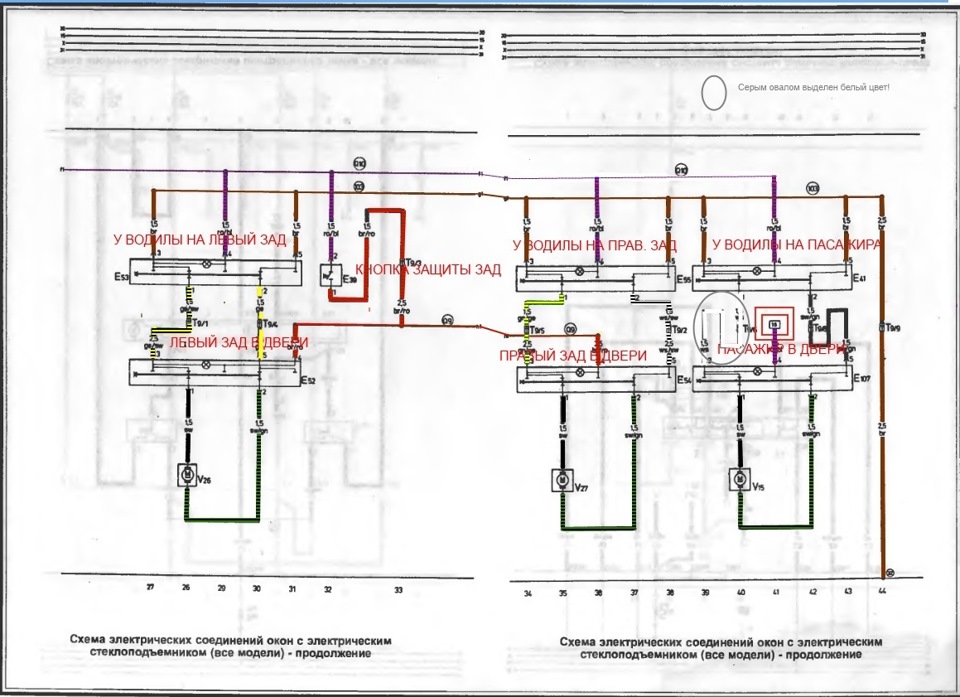

Далі знадобляться ось ці схеми (я виділив кольорами дроти, якщо укого немає проводки, простіше буде її зробити):Кнопки у водили цекнопка управління лівим переднім підйомником (для реле 441 959 257С)

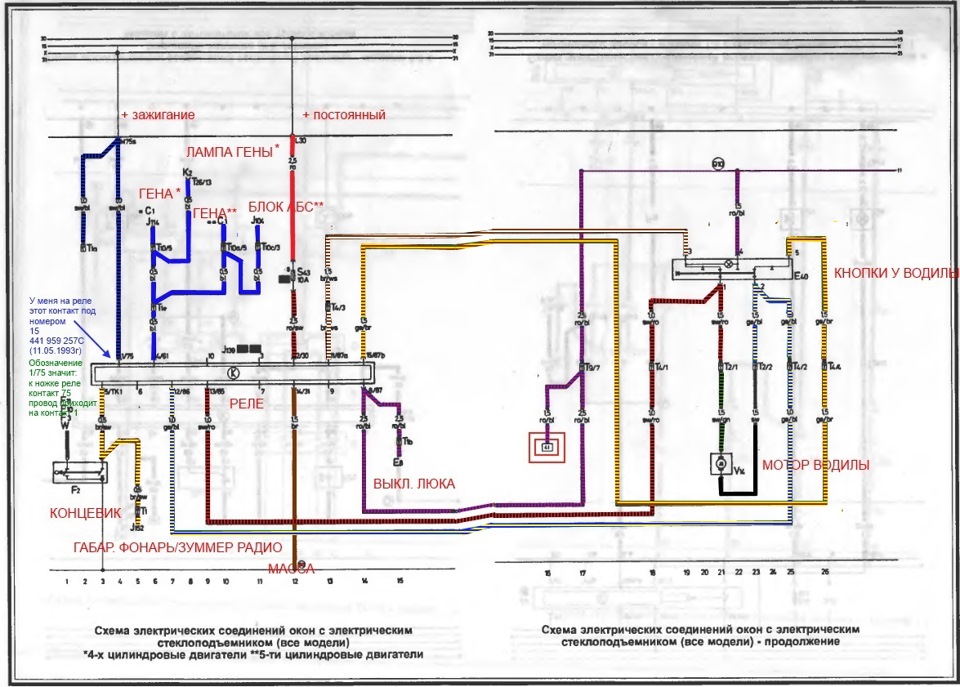

Кінець схеми. (там є білий провід) (для реле 441 959 257 С)
Тепер розглянемо 6 проводів для підключення до проводки авто:

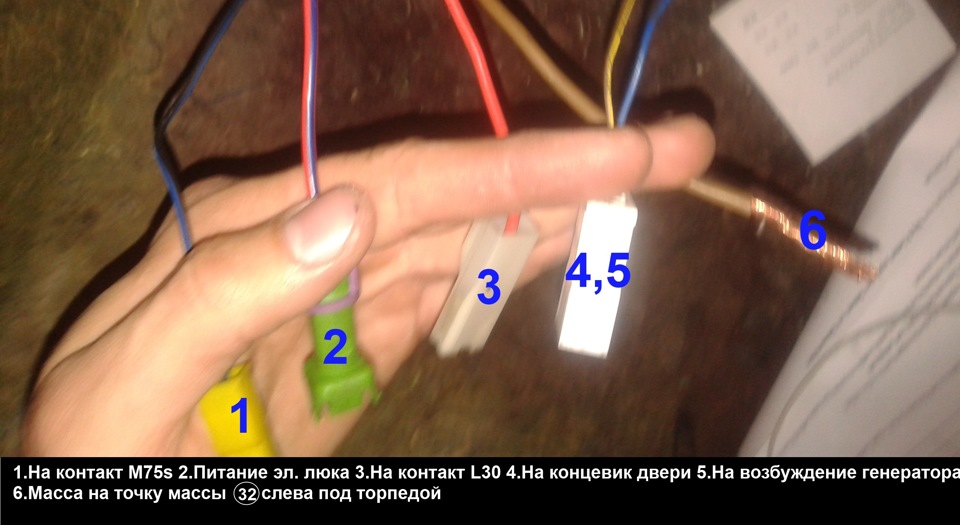

Всі проводи які можна підключити.На них далі будуть посилання заномером.(5 провід = синій)

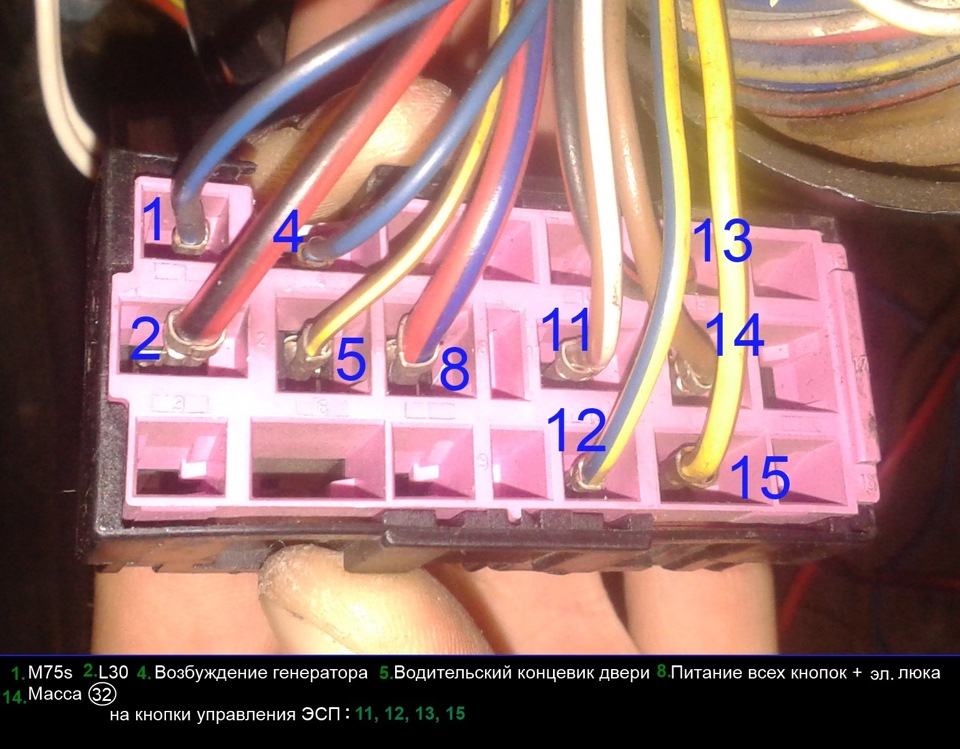

і саме гніздо для реле зі зворотного боку:
Номери контактів по схемам вище.
Підключаємо провід №1 (саме його, я спершу поплутав івстромив сюди синьо-червоний — це не вірно + там роз'єм навіть нетакий):
Зворотний бік щитка запобіжників.
Провід №3 кидаємо на будь-який L30 (їх легко знайти там, фото не робив)
< /p>
Провід на збудження генератора тестером знайшов на вільнихконтактах під торпедою:
Сюди підключаємо провід №5
Відзначений стрілкою. Червоний провід це від замку запалення плюс (з'являється після включення запалення, вимикається коли витягнутиключ, використовується для підключення ЦЗ), а ось два дротиправоруч - загадка. Якщо хтось знає повідомте будь ласка.
А ось з кінцевиком дверей у мене ситуація складніша ніж з проводомна генератор. Довелося з донорської проводки витягати шматок дротувід того ж кінцевика, щоб за кольором збігалося і на коричневомуроз'ємі від задньої проводки доробляти роздвоєння під роз'єм дляпроводу №4 (на оригінал контакт штекера доставляв "маму"- "татаконтакти, щоб оригінального "тата" з роз'єму не міняти +термоусадка), ось що вийшло:
Місце куди приходить провід від кінцевика водійських дверей
Результат + Роз'єм для дроту №4
>
Провід №6 підключаємо зліва під торпедою на точку маси. Такяк люка у мене немає ні електро ні простого, провід №2залишився поза увагою. Встановлення підйомників
Ось і все з підключенням проводки. Тепер трохи слів пропротягування проводки у двері та по салону:
Проводку свою перемотував ганчірковою ізолентою, бажано цезробити до встановлення на авто :)) (я це робив після, ідарма)
Провід у передні двері просовував не знімаючи штекерів (навіть уводійську, хоча спершу це здавалося неможливим). На задні дверідовелося зняти штекера, щоб просунути їх у бічні стійки задопомогою дроту:Вставляв дроту, захоплював їй дроти і витягував устійку Самі підйомники у дверях без проблем встановлюються наштатні місця, потрібно лише 10 гайок. Не перевіряв)
1.Харчування подається після включення запалення і дозакриття/відкриття дверей при вимкненому запаленні.
2.При вимкненому запаленні і до моменту "відключення" (есп нереагують на натискання) підсвічування вимикається секунд через 10, при натисканні на кнопку знову загоряється підсвічування.
3.При вимкненому запаленні працює доводчик підйомника водія наопускання скла, а вгору піднімати потрібно тримати кнопку.
4.Після запуску двигуна доводчик працює в обидві сторони.Сподіваюся ця стаття допоможе комусь в установці ЕСП. Дякуємо заувагу.
Оновлено 13.09.13
Довідник тільки на підйомнику водія. І розібрався (він для ЦЗпотрібен) з ще одним вільним контактом (фото з чотирма фішками) —червоним. Знайшов схеми цікаві для В4 (бо ЕСП зазвичай звідти здонорів трапляються):
Схема для реле з контактами ТК2 ТК3
"
3.При вимкненому запаленні працює доводчик підйомника водія наопускання скла, а вгору піднімати потрібно тримати кнопку.
4.Після запуску двигуна доводчик працює в обидві сторони.
< /
Сподіваюся ця стаття допоможе комусь в установці ЕСП. Дякуємо заувагу.
Оновлено 13.09.13
Довідник тільки на підйомнику водія. І розібрався (він для ЦЗпотрібен) з ще одним вільним контактом (фото з чотирма фішками) —червоним. Знайшов схеми цікаві для В4 (бо ЕСП зазвичай звідти здонорів трапляються):
Схема для реле з контактами ТК2 ТК3
"
3.При вимкненому запаленні працює доводчик підйомника водія наопускання скла, а вгору піднімати потрібно тримати кнопку.
4.Після запуску двигуна доводчик працює в обидві сторони.
< /
Сподіваюся ця стаття допоможе комусь в установці ЕСП. Дякуємо заувагу.
Оновлено 13.09.13
Довідник тільки на підйомнику водія. І розібрався (він для ЦЗпотрібен) з ще одним вільним контактом (фото з чотирма фішками) —червоним. Знайшов схеми цікаві для В4 (бо ЕСП зазвичай звідти здонорів трапляються):
Схема для реле з контактами ТК2 ТК3
