Вітаю тебе читач.

Робота вже давно зроблена. Довго не викладав звіт, тому що не мігзнайти фотографії. Віднедавна вони були випадково знайдені, івирішив викласти, щоб поставити крапку в завершенні підсвічування.Робилося все в один день разом з підсвічуванням ніг передньогопасу:
Перша частина: Світломанія:Частина 4. * Напівколгоспне *підсвічування зони посадки/висадки (підсвічування порогів), щопопереджає ліхтар двері на Аudi 80 b3. > Другачастина:Світломанія:Частина 4. Підключення електрики підсвічуваннядверей.

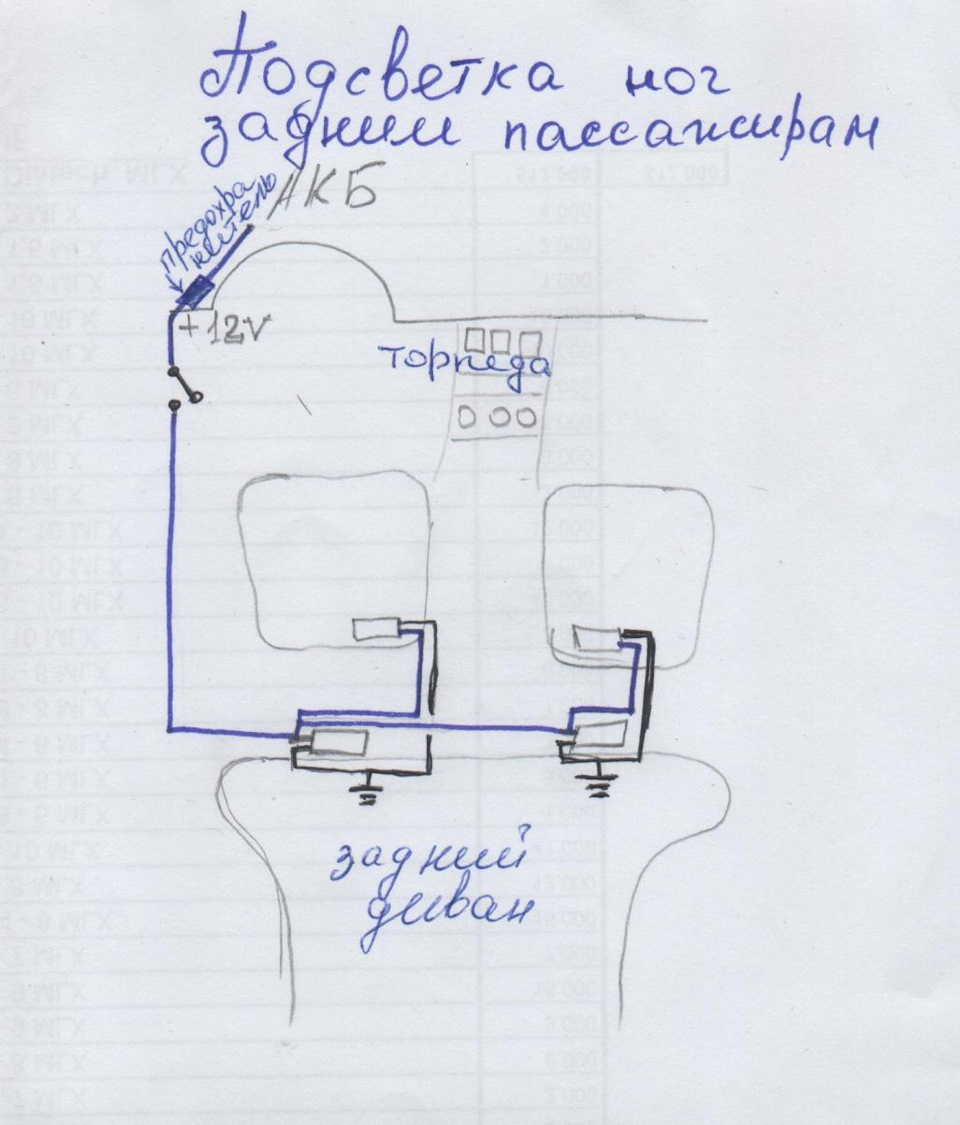

Незалежне підсвічування ніг заднім пасажирам ауді 80 б3 1.8 UA 89'Запобіжник ставив на 5 А. Підключав до блоку запобіжників наконтакт L30 - постійний плюс від АКБ, підсвічування ніг вкл/виклкнопкою, яку врізав у полицю над ногами водія. Підсвічування нігзадніх пас і передніх увімкнено окремо (тому кнопок потрібно 2 шт -на перед і на зад). Масовий провід прикрутив в один з отворів укузов під заднім диваном. Підсвічування зони посадки/висадки задніхпасажирів ауді 80 б3

Тут теж все начебто просто, але кілька слів додам до фото.

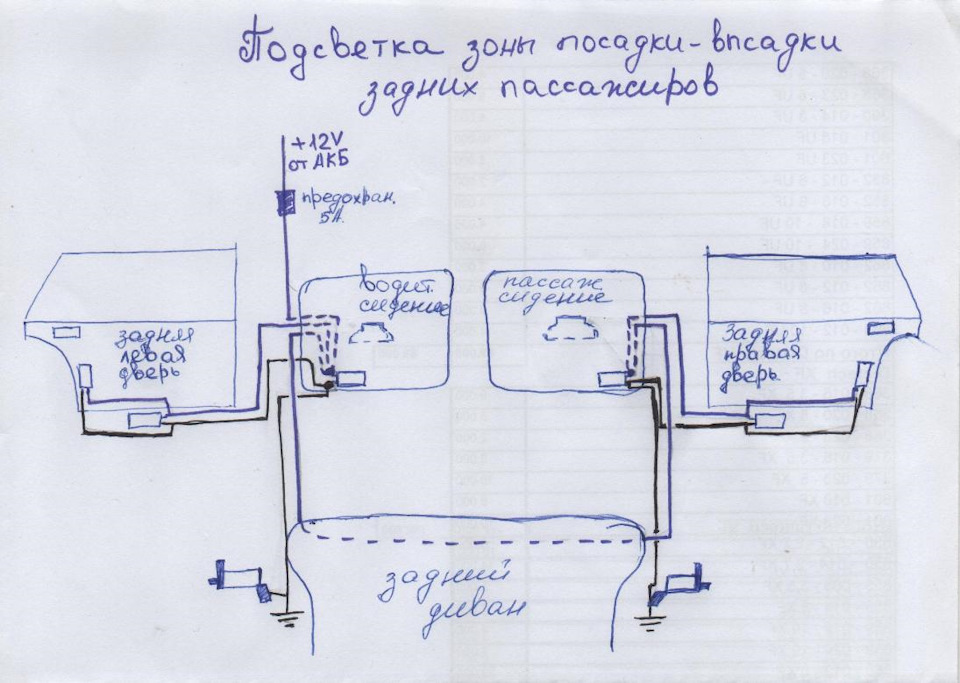

На схемі не позначено — але підсвічування пустив через кнопку.Не завжди потрібно/зручно що б увімкнуло світло при відчиненнідверей))) ця кнопка відключає все підсвічування зонипосадки/висадки. L30. Запобіжник на 5А.

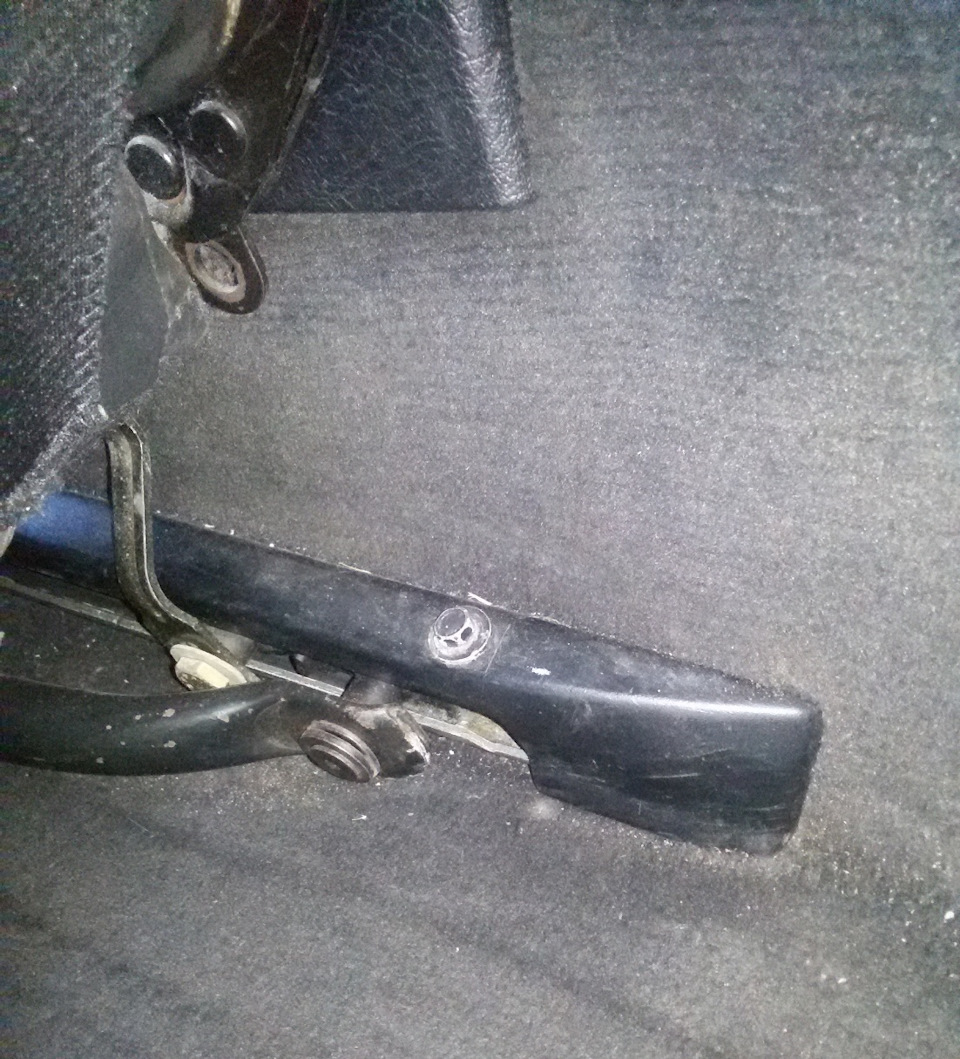

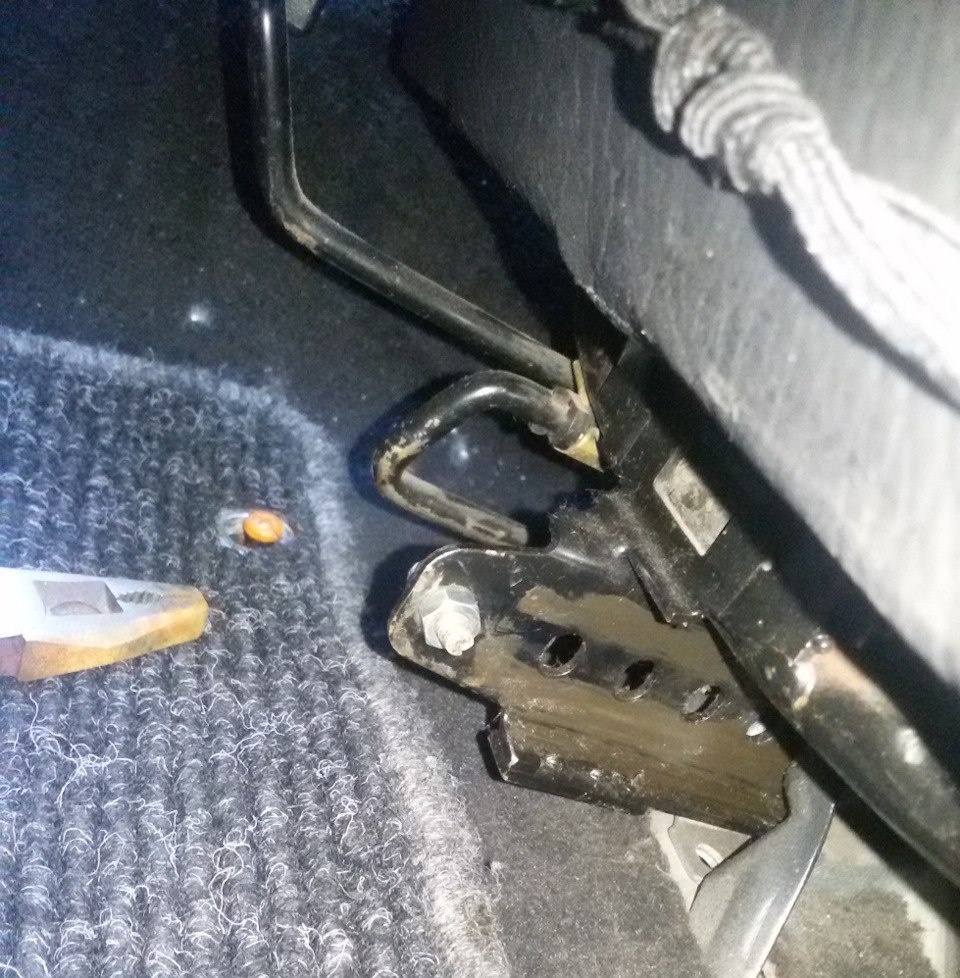

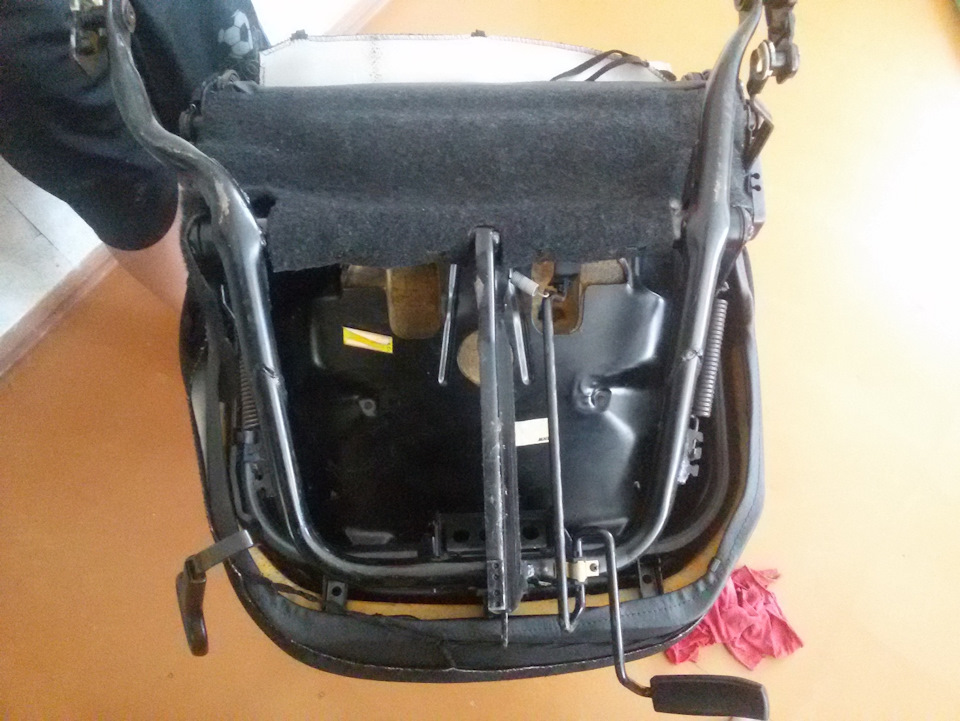

Провід пустив у паралель штатної проводки водить осторонь підковроліном. Також у мене на задніх дверях стояли кінцевики з однимконтактом. На розбиранні знайшов кінцевики на 2 контакти тазамінив. Робити це не обов'язково, але для себе я вирішив, що такбуде краще. Для того, щоб зробити підсвічування, потрібно знятипередні подушки. Знімаються вони дуже просто — викручуєтьсяобмежувальний болт і знімається пластикова накладка санки:Післятого як сидіння знято намічаю місце для майбутнього плафона:

>

По периметру насвердлив дірочок, напільничком вирівняв і підрівнявкраю що б плафон вліз і не випадав. >

У процесі перевірки правильності зібраної конструкції:

Провід прокладав на кожну зі сторін окремо. На фото джгут проводівдля підключення до сидіння водія:

Для того щоб проводку зробити розбірну на розбиранні знайшов осьтакі штекери для підключення:

<
Ваг номера роз'ємів:
VAG 4А0972988 (мама)
VAG 4А0972987 (тато)
Коса проводки яка протягнута по сидінню:По сидінню проводупростягав через отвори притискаючи паралон. Фото немає, але впроцесі роботи все буде зрозуміло, дивлячись на пацієнта живим.

Джгут проводів з пасажирського боку:

< p>
На цьому Підсвічування зони посадки/висадки задніх пасажирів іпідсвічування ніг ауді 80 б3 1.8 UA 89' закінчено.
все це пішло практично 2 дні, не поспішним темпом. У результаті:привідкритті дверей горить один з двох плафонів у сидінні. Тобто привідкритті задніх лівих дверей - горить лише 1 плафон у водійськомусидінні. Пасажирська сторона не підсвічується. Незалежнепідсвічування в ногах включається окремою кнопкою на полиці водія.І не залежить від того, відчинені чи зачинені двері. Для цьогокнопкою на полиці водія вкл/викл другий плафон, незалежно від тоговідкриті двері або зачинені.

Сподіваюся мій звіт буде комусь корисний.
< /
Усім удачі та добра.

До зустрічі в наступних записах мого БЖ.

"
