Комфорт в авто - Частина 3. Підготовка до встановлення ЕСП. Частина 2. Заміна підсвічування кнопок ЕСП

Продовжую підготовку до встановлення електроскло підйомників.Переглянувши на драйві безліч звітів як аудіоводи вирішують цюпроблему, було вирішено на своїх кнопках також зробити діоднепідсвічування.Про цю роботу сьогодні й йтиметься в моєму звіті.підключивши кнопки ЕСП до блоку живлення бачу таке штатнепідсвічування:
Підсвічування кнопок через 20 років

У магазині радіо електроніки закуповую необхідне:
1. Діоди 3мм понад червоні циліндричні - 10 шт (потрібно 7, взяв іззапасом)
2. Резистори 1.1 ком - 10 шт

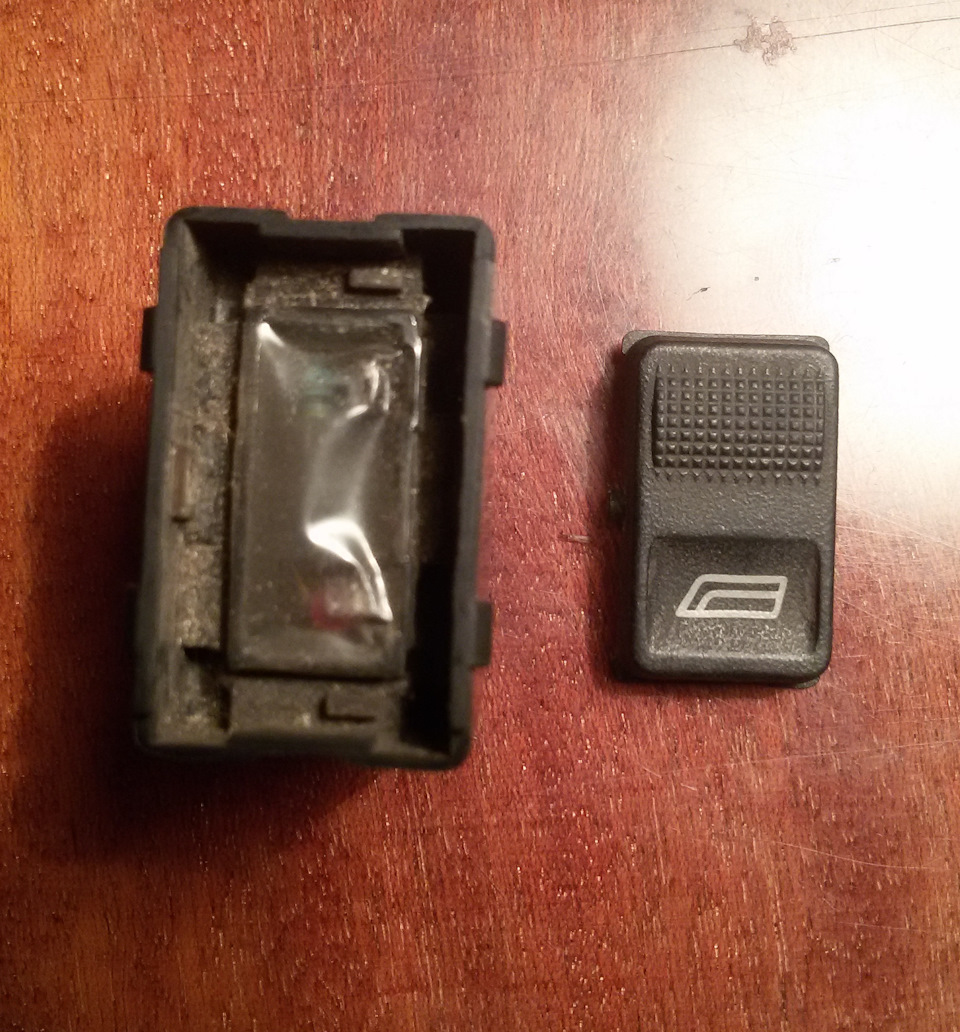

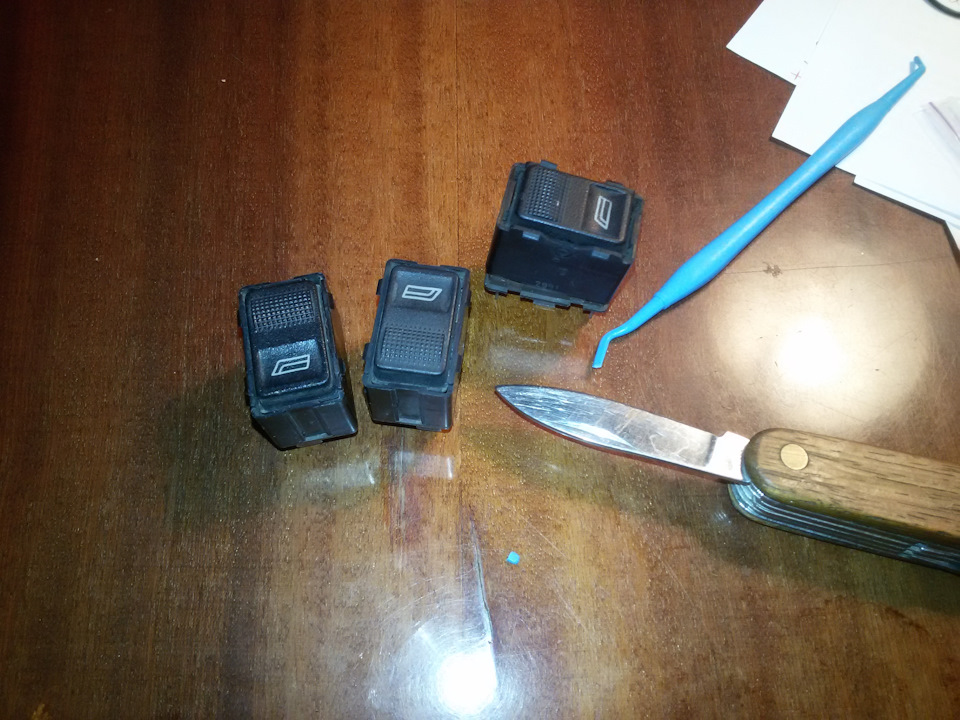

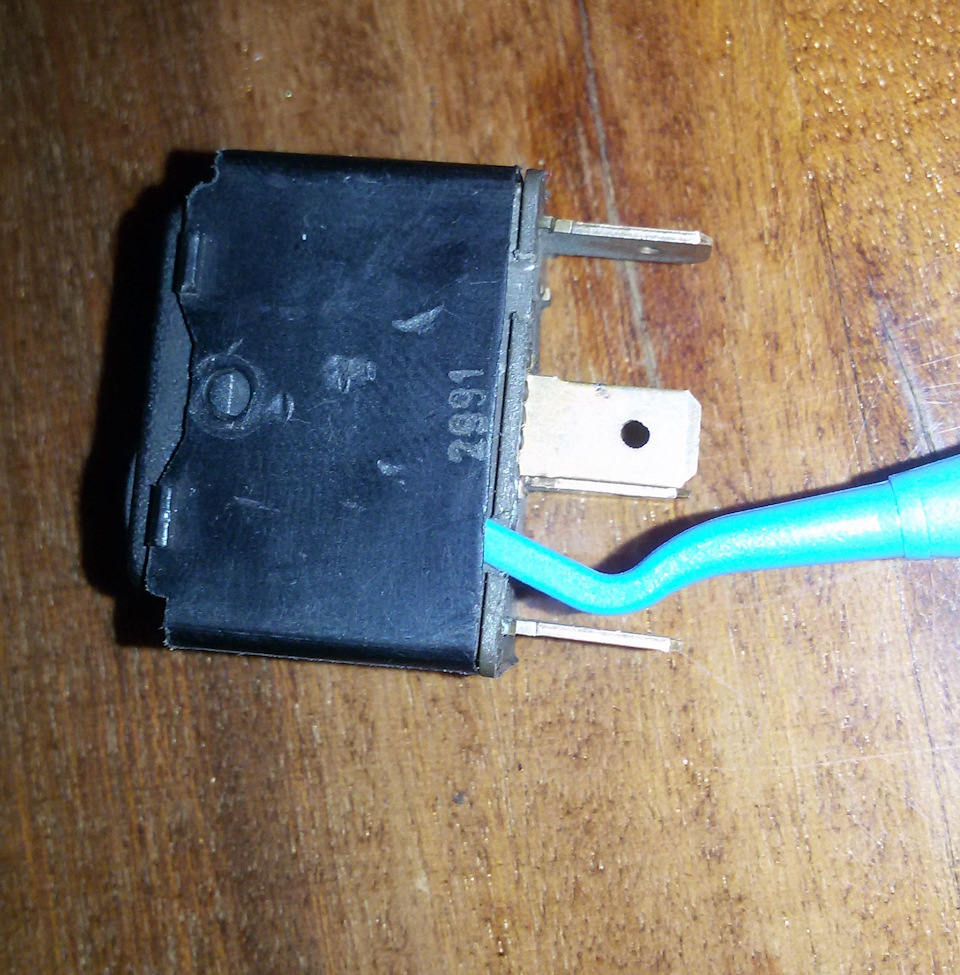

Багато резистори залишають старі - я ж вирішив поміняти все одразу, щоб другий раз більше сюди не лазити. > Вона легко підколупуєтьсяі знімається:2. У 4-х точках з 2-х сторін вставити тоненьківикрутки, зубочистки або щось схоже:

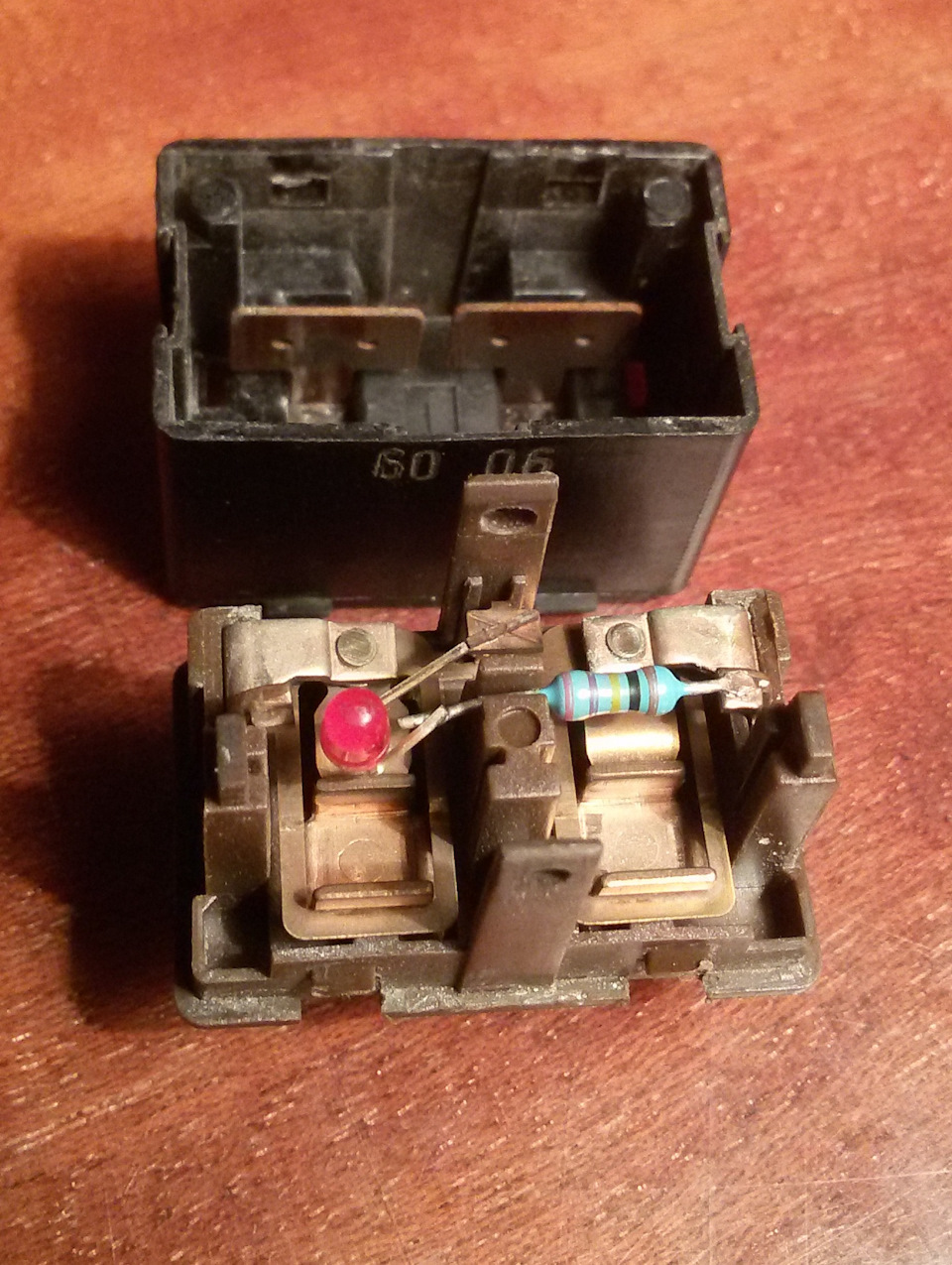

< Далі тягнемо за контакти і за верхню кришку - і кнопкарозбирається. Кнопка виглядає ось так:Кнопка з нутрі
Більше фото зробити не встиг, т.К. Був зайнятий. Але думаю тутнічого складного виникнути не повинно.
Старий резистор відкушую, на його місце впаюю новий і потім ужевизначаю де в діод плюс, а де мінус. У діодах це важливо, тому цейкрок не можна інгорувати.

Перший спосіб – тестером. Для цього тестер переводиться в режимпродзвону і щупи підключаються до ніжок:Другий спосіб визначитиполярність діода - на припаяний діод в кнопці подати живлення 12В (наприклад від АКБ або блоку живлення від компа):

переставляючи ніжки місцями - визначаємо полярність
Харчування потрібно подати на кнопку в наступному порядку:
На 3-й контакт подаємо Мінус, На 4-й контакт подаємо 12В = діодповинен загорітися.
Далі припаюємо діод правильною полярністю на контакти

> Після того як все було зроблено, подаю харчування на кнопку іперевіряю що б все працювало.
Далі слідує складання кнопки. Головне не втратити 2 платівки, якійдуть в кнопці
Останнім етапом перед складання кнопки:Для того щоб кнопкависвітлювалася поступово (а не тому що з заводу - ліворучяскравіше, праворуч тьмяніше) повертаємо світлодіод приблизно на 40градусів усередину кнопки так, щоб він світив у центр значка. Якілька кнопок зробив без повороту діода, то різниця звичайно видна((

Видно що діод повернутий вліво

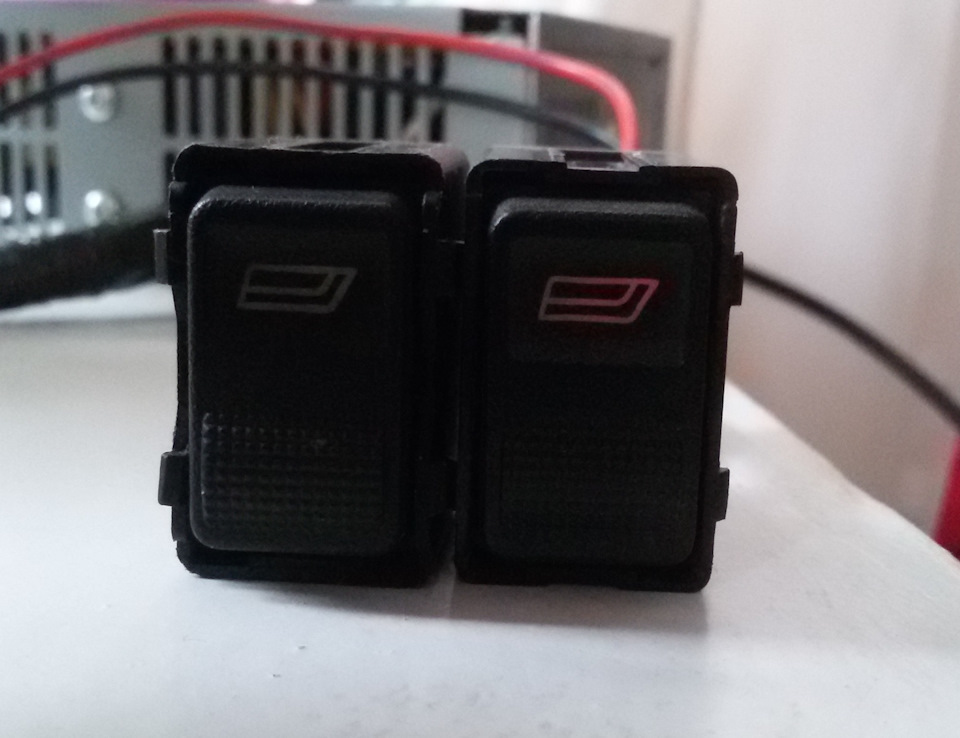

Підсумкове фото. Зліва – нове підсвічування, з права штатна.Фотоспотворює колір - зліва червоне світло а не помаранчевий:

Зліва - новий діод, з права штатне підсвічування

У результаті всі кнопки зроблені відмінно.

Сподіваюся мій звіт допоможемо комусь, буду радий Вашимкоментарям та доповненням, якщо щось упустив.

<
Усім не цвяха ні жезла.
