Доброго часу доби, драйвівчани
Ось таке дурне питання — але все ж таки))))
"тикніть" мене носом будь ласка, де на блоці запобіжників менізнайти + 12В при запущеному двигуні? Так само влаштує + 12В приповороті ключа запалювання./p>
П.С буду буду дуже вдячний, тому що хочу підключити на машинупарочку речей, а куди вішатися на блок запобіжників — не знаю

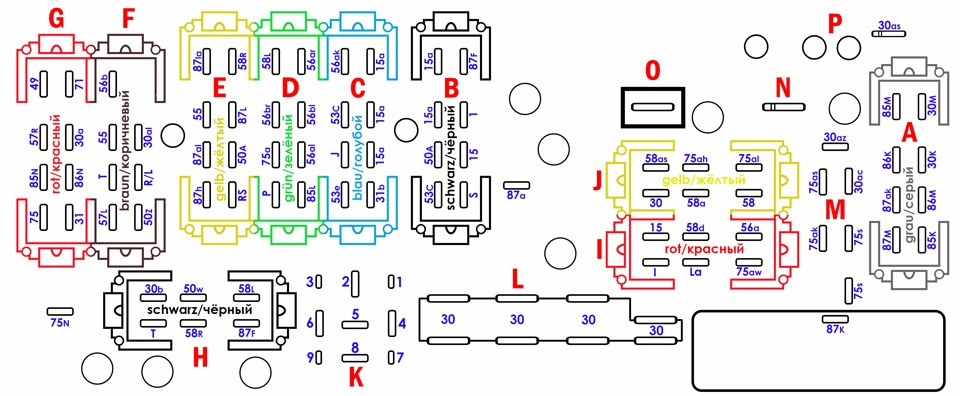

Фото додаю
Коментарі18
Я якось малював повну схему монтажного блоку.
Дякую за посилання.
Все відповів Kot082. Від себе скажу, що все задумане краще підключити за рідною схемою, або якщо це не рідні девайси, хоча б з урахуванням того, що інші споживачі треба підключити в ті місця. Це буде краще як для себе, так і для будь-якого електрика ...
Спасибі за відповідь. У відповіді Kot082 писав про те, що підключив есп і електродзеркала по феншу в потрібні клеми. Є пару думок і девайсів які хочу додати і нехай це колгосп і не по заводському - але підключити хочу правильно. Той же відеореєстрато...
Методом виключення — куди не будеш у перспективі підключати. Я б кудись із 15-ти клем кинув би
Ну так, логічно)))
Всі піни з позначенням 15 - плюс від замку запалення, 15а - запалення вже після запобіжника. Подачі 12в при запущеному моторі немає! Для потужних споживачів краще підключатися до розвантажувального реле, плюс з'являється при включенні запалювання і в...
Тут і додати нічого. Все розписав. +1.
Спасибі за відповідь. На клему м75s у мене підключений штекер есп (заводська проводка підключення по феншу). На клему м75аs підключений штекер електродзеркал (оригінальна проводка). На блоці запобіжників йде 2 такі клеми. Одна зайнята точно, а друга ...
Після запобіжника 75а* це означає, що цей пін захищений запобіжником, зірочка після а це ще одна буква.Якщо підключатися до 75s то тільки через запобіжник
Спасибі. Тобто підключаючи на клему m75s потрібно ставити запобіжник?
Саме! Будь ласка)
Хочу ще уточнитись у різниці між 15 і 75 контактами. 15 йде від запалення і 12в подається постійно навіть під час запуску двигуна (коли крутить стартер). А через клему 75 - 12в під час обертання стартера не подається. Так?
Так
Спасибі за допомогу. Ось дозріло ще одне питання - хочу підключити магнітолу концерт плюс. Але до мене перероблювалася проводка і зараз при підключенні концерту - підсвічування горить завжди навіть при вимкненому запаленні (((На яку клему краще підкл...
Будь ласка. Ось тут допомогти не можу, треба розпинання магнітоли дивитися, скинь у личку якщо є
Розстановка-за ведмедиками маєш на увазі? За що відповідає кожна фішка на магнітоли?
Так! На цій колодці кілька резервних є, я лампочкою знайшов +, коли ц/ замок підключав. Припаяв прямо до фішки (вона велика, немає у мене такої мами)
