Вітаю тебе читач у своєму БЖ. p align="justify"> palign="justify"> Отже, все готово до установки.Про все, що булов перших 3-х частинах можна почитати ось тут:
Частина 1. Audi Concert Matsushita для ауді 80 Частина 2.Підготовка магнітоли Audi Concert Matsushita для установки в ауді80 б3 1.8 RU 89' Відмінності від Audi Concert Plus
Частина 3. Підготовка електричної частини – підсилювач, штекер дляпідключення штатних задніх колонок, центральна консоль.
На установку магнітоли, враховуючи те, що поспіх я не люблю, пішовпрактично день.
Перше що потрібно — розібрати центральну консоль і поставити вжепідрізану.
Заміна центральної консолі ауді 80 б3 длявстановлення магнітоли Audi Concert Matsushita

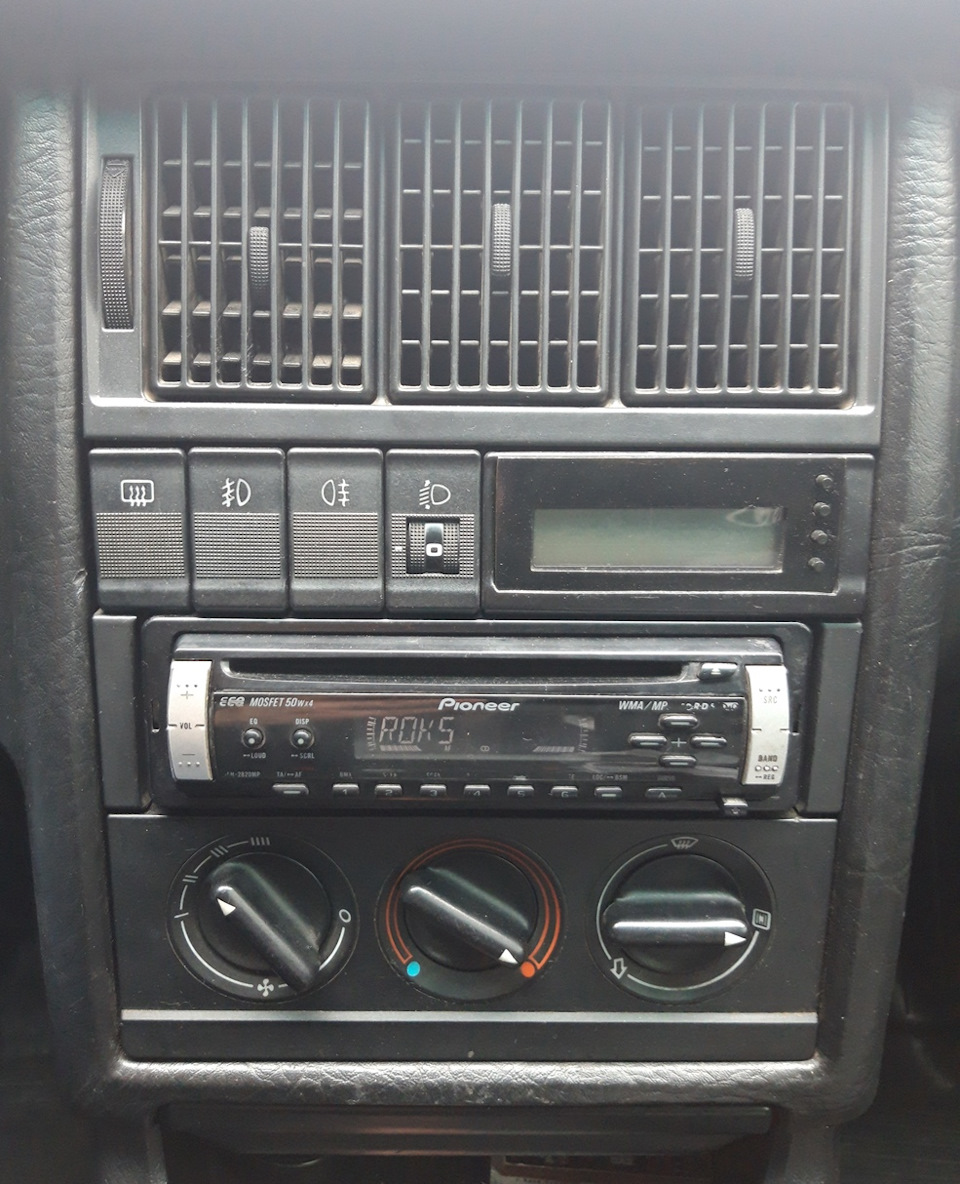

Було до цього
>
Бо консолі у мене 2 (про це писав у попередній третій частині), потрібно зняти стару і поставити "нову", підготовлену для вміщенняAudi Concert Matsushita.
<
Необхідні інструменти:
1. Сама консоль
2. Головка на 8
3. Хрестоподібна викрутка
4. Плоскогубці з тонкими губками та ізолентою на них

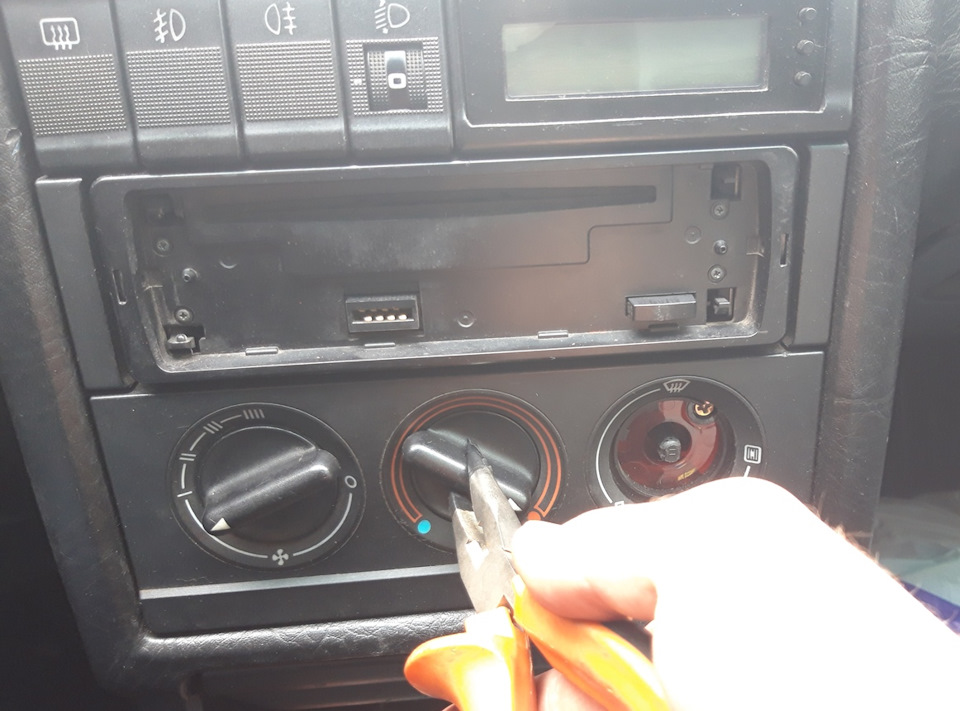

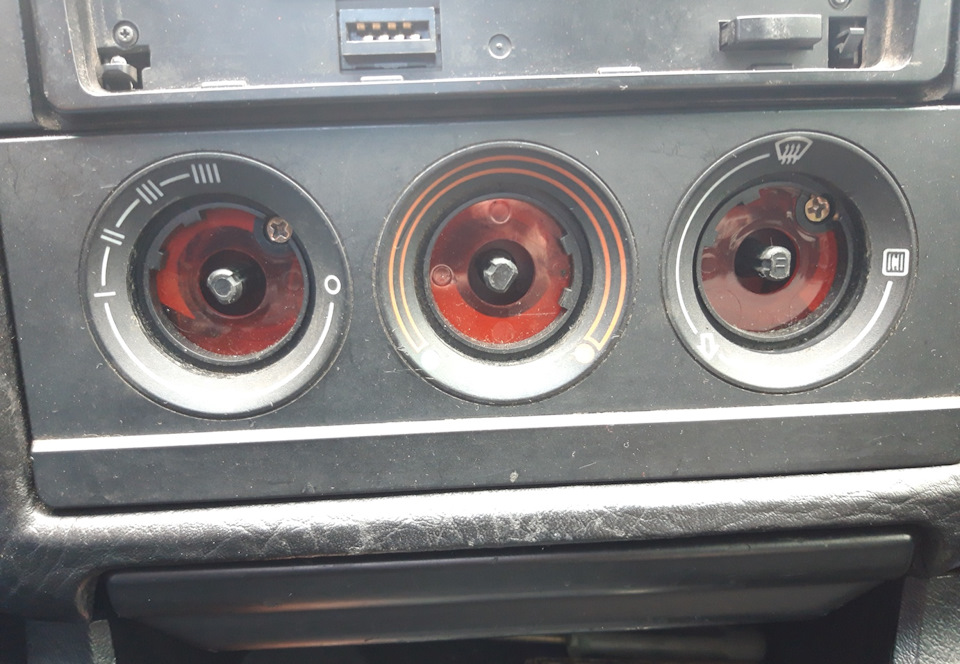

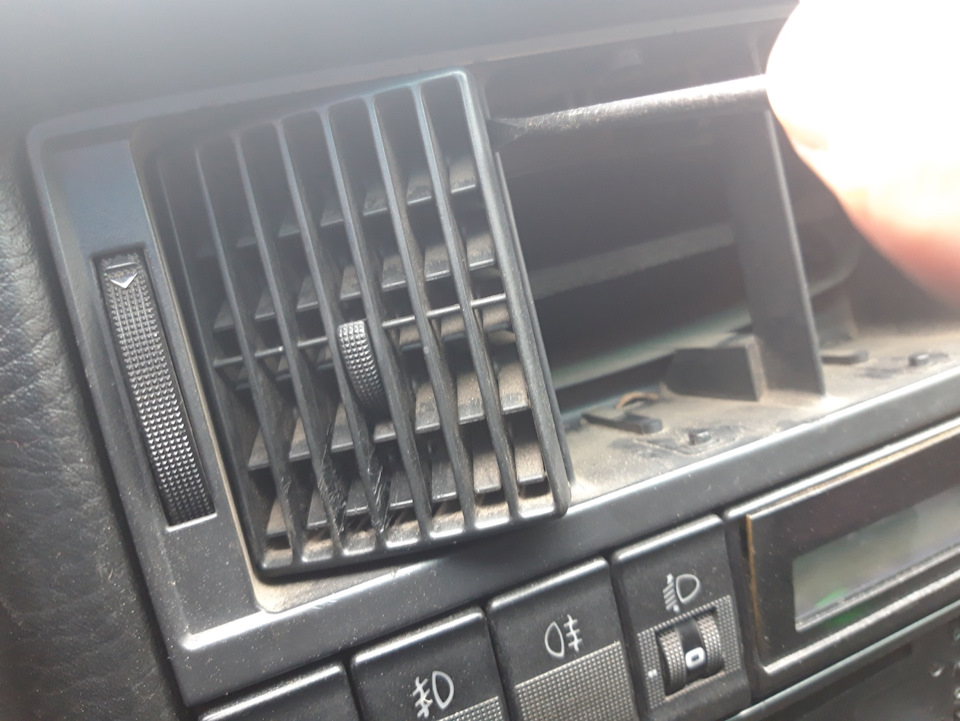

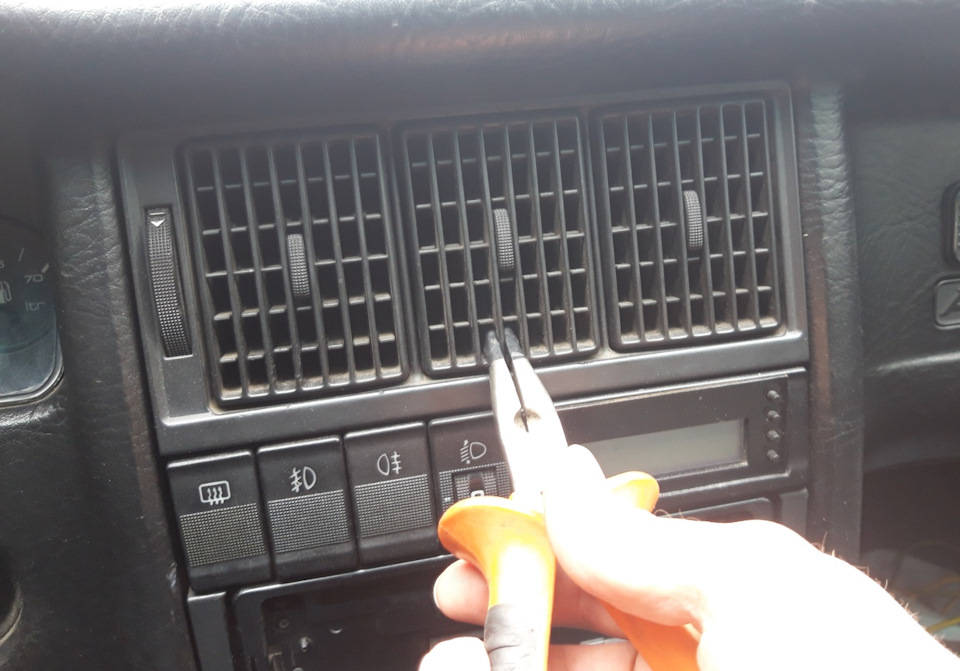

5. Плоска викрутка. Кріпиться консоль на 4 болти. 2 зверху заповітроводами та 2 біля блоку керування пічкою. За допомогоюплоскогубців знімаємо повітроводи. Для цього просто тягне їх насебе. І зверху підчіплю трохи плоскою викруткою:Далі черга блокугрубки. За допомогою тонкогубців знімаю крутилки:Викручую паруболтиків якими прикручена накладка пічки:Відкриваються болти, щокріплять блок. Пічки до центральної консолі (сині круги). Ще 2болти тримають попільничку (червоними колами). І двома болтами підшестигранну головку № 8 прикручена консоль до торпеди (зеленікола). Далі знімаю саморобний міні БК, від'єдную кнопкиуправління:
< /Виявив, що рамка з кишенею вся поламана і потребує заміни:Отжевся консоль розібрана. Залишилося викрутити 4 болти із шестигранноюголовкою на 8. Де вони розташовані обвів кружками:
Верхні болти ближче):
До речі для того, щоб зняти центральну консоль не потрібновід'єднувати троси блоку управління піччю!
Переставив центральну консоль і приміряв магнітолу
Єдине з чим не залишилося в той день часу розібратися – чомумагнітола в повному обсязі «втопилася» в консоль. Це тільки в меневона повністю не сіла, чи у всіх так стирчить? Збираю/підключаю всюелектроніку у зворотному порядку. Готовий результат:Повозився зпереробкою підсвічування магнітоли. До мене підсвічування булоперероблено інакше (під іншу магнітолу), і з цією магнітолоюпрацювало не коректно (підсвічування горіло завжди, незалежно відстану магнітоли). Підключив підсвічування магнітоли до штекерублоку пічки. Як виявилося згодом – це не найкращий спосібпідключення підсвічування для магнітоли. Мінус у тому, що +12Вприходить на штекер блоку управління пічкою на 1 - 2 швидкостіроботи вентилятора і окремо на 3 - 4. Тобто - підсвічування заразгорить, коли грубка працює на 1 і 2 швидкості. На 3 і 4 швидкості –підсвічування відключається ((
Дякую хлопцям, які в цьому записі, де я ставив питання пропідсвічування – докладно пояснили – де взяти +12 В при заведеномуавто.
Найближчим часом потрібно буде переробити підсвічування магнітоли.організувати підсвічування - а саме зробити так як воноорганізоване на тих моделях ауді, куди воно встановлювалося - привключенні габаритів.Для цього просто можна підключитися допідсвічування блоку управління пічкою.Але я хочу зробити, щобпідсвічування горіло завжди при заведеному двигуні.І вимикалосяпісля того як заглушив авто.
Бо більше 20 фото завантажити в один запис не можна – милості прошув 5-у частину повісті про встановлення магнітоли:
<
Частина 5. Установка Audi Concert Matsushita в ауді 80 б3 1.8 UA89' + фото
китайського mp3 адаптера в Audi Concert Plus на ауді 80 б3 1.8 UA89" А поки дякую за увагу. Сподіваюся мій звіт буде корисним дляВас.Щоб зняти центральну консоль не потрібно від'єднувати тросиблоку керування піччю! > Єдине з чим не залишилося того дня часурозібратися - чому магнітола не повністю «втопилася» в консоль. Цетільки в мене вона повністю не сіла, чи у всіх так стирчить? Збираю/підключаю всю електроніку у зворотному порядку. Готовийрезультат:Повозився з переробкою підсвічування магнітоли. До менепідсвічування було перероблено інакше (під іншу магнітолу), і зцією магнітолою працювало не коректно (підсвічування горіло завжди, незалежно від стану магнітоли). Підключив підсвічування магнітолидо штекеру блоку пічки. Як виявилося згодом – це не найкращийспосіб підключення підсвічування для магнітоли. Мінус у тому, що+12В приходить на штекер блоку управління пічкою на 1 - 2 швидкостіроботи вентилятора і окремо на 3 - 4. Тобто - підсвічування заразгорить, коли грубка працює на 1 і 2 швидкості. На 3 і 4 швидкості –підсвічування відключається ((
Дякую хлопцям, які в цьому записі, де я ставив питання пропідсвічування – докладно пояснили – де взяти +12 В при заведеномуавто.
Найближчим часом потрібно буде переробити підсвічування магнітоли.організувати підсвічування - а саме зробити так як воноорганізоване на тих моделях ауді, куди воно встановлювалося - привключенні габаритів.Для цього просто можна підключитися допідсвічування блоку управління пічкою.Але я хочу зробити, щобпідсвічування горіло завжди при заведеному двигуні.І вимикалосяпісля того як заглушив авто.
Бо більше 20 фото завантажити в один запис не можна – милості прошув 5-у частину повісті про встановлення магнітоли:
<
Частина 5. Установка Audi Concert Matsushita в ауді 80 б3 1.8 UA89' + фото
китайського mp3 адаптера в Audi Concert Plus на ауді 80 б3 1.8 UA89" А поки дякую за увагу. Сподіваюся мій звіт буде корисним дляВас.Щоб зняти центральну консоль не потрібно від'єднувати тросиблоку керування піччю! > Єдине з чим не залишилося того дня часурозібратися - чому магнітола не повністю «втопилася» в консоль. Цетільки в мене вона повністю не сіла, чи у всіх так стирчить? Збираю/підключаю всю електроніку у зворотному порядку. Готовийрезультат:Повозився з переробкою підсвічування магнітоли. До менепідсвічування було перероблено інакше (під іншу магнітолу), і зцією магнітолою працювало не коректно (підсвічування горіло завжди, незалежно від стану магнітоли). Підключив підсвічування магнітолидо штекеру блоку пічки. Як виявилося згодом – це не найкращийспосіб підключення підсвічування для магнітоли. Мінус у тому, що+12В приходить на штекер блоку управління пічкою на 1 - 2 швидкостіроботи вентилятора і окремо на 3 - 4. Тобто - підсвічування заразгорить, коли грубка працює на 1 і 2 швидкості. На 3 і 4 швидкості –підсвічування відключається ((
Дякую хлопцям, які в цьому записі, де я ставив питання пропідсвічування – докладно пояснили – де взяти +12 В при заведеномуавто.
Найближчим часом потрібно буде переробити підсвічування магнітоли.організувати підсвічування - а саме зробити так як воноорганізоване на тих моделях ауді, куди воно встановлювалося - привключенні габаритів.Для цього просто можна підключитися допідсвічування блоку управління пічкою.Але я хочу зробити, щобпідсвічування горіло завжди при заведеному двигуні.І вимикалосяпісля того як заглушив авто.
Бо більше 20 фото завантажити в один запис не можна – милості прошув 5-у частину повісті про встановлення магнітоли:
<
Частина 5. Установка Audi Concert Matsushita в ауді 80 б3 1.8 UA89' + фото
китайського mp3 адаптера в Audi Concert Plus на ауді 80 б3 1.8 UA89" А поки дякую за увагу. Сподіваюся мій звіт буде корисним дляВас.Чи у всіх так стирчить? Збираю/підключаю всю електроніку узворотному порядку. Готовий результат:Повозився з переробкоюпідсвічування магнітоли. До мене підсвічування було переробленоінакше (під іншу магнітолу), і з цією магнітолою працювало некоректно (підсвічування горіло завжди, незалежно від станумагнітоли). Підключив підсвічування магнітоли до штекеру блокупічки. Як виявилося згодом – це не найкращий спосіб підключенняпідсвічування для магнітоли. Мінус у тому, що +12В приходить наштекер блоку управління пічкою на 1 - 2 швидкості роботивентилятора і окремо на 3 - 4. Тобто - підсвічування зараз горить, коли грубка працює на 1 і 2 швидкості. На 3 і 4 швидкості –підсвічування відключається ((
Дякую хлопцям, які в цьому записі, де я ставив питання пропідсвічування – докладно пояснили – де взяти +12 В при заведеномуавто.
Найближчим часом потрібно буде переробити підсвічування магнітоли.організувати підсвічування - а саме зробити так як воноорганізоване на тих моделях ауді, куди воно встановлювалося - привключенні габаритів.Для цього просто можна підключитися допідсвічування блоку управління пічкою.Але я хочу зробити, щобпідсвічування горіло завжди при заведеному двигуні.І вимикалосяпісля того як заглушив авто.
Бо більше 20 фото завантажити в один запис не можна – милості прошув 5-у частину повісті про встановлення магнітоли:
<
Частина 5. Установка Audi Concert Matsushita в ауді 80 б3 1.8 UA89' + фото
китайського mp3 адаптера в Audi Concert Plus на ауді 80 б3 1.8 UA89" А поки дякую за увагу. Сподіваюся мій звіт буде корисним дляВас.Чи у всіх так стирчить? Збираю/підключаю всю електроніку узворотному порядку. Готовий результат:Повозився з переробкоюпідсвічування магнітоли. До мене підсвічування було переробленоінакше (під іншу магнітолу), і з цією магнітолою працювало некоректно (підсвічування горіло завжди, незалежно від станумагнітоли). Підключив підсвічування магнітоли до штекеру блокупічки. Як виявилося згодом – це не найкращий спосіб підключенняпідсвічування для магнітоли. Мінус у тому, що +12В приходить наштекер блоку управління пічкою на 1 - 2 швидкості роботивентилятора і окремо на 3 - 4. Тобто - підсвічування зараз горить, коли грубка працює на 1 і 2 швидкості. На 3 і 4 швидкості –підсвічування відключається ((
Дякую хлопцям, які в цьому записі, де я ставив питання пропідсвічування – докладно пояснили – де взяти +12 В при заведеномуавто.
Найближчим часом потрібно буде переробити підсвічування магнітоли.організувати підсвічування - а саме зробити так як воноорганізоване на тих моделях ауді, куди воно встановлювалося - привключенні габаритів.Для цього просто можна підключитися допідсвічування блоку управління пічкою.Але я хочу зробити, щобпідсвічування горіло завжди при заведеному двигуні.І вимикалосяпісля того як заглушив авто.
Бо більше 20 фото завантажити в один запис не можна – милості прошув 5-у частину повісті про встановлення магнітоли:
<
Частина 5. Установка Audi Concert Matsushita в ауді 80 б3 1.8 UA89' + фото
китайського mp3 адаптера в Audi Concert Plus на ауді 80 б3 1.8 UA89" А поки дякую за увагу. Сподіваюся мій звіт буде корисним дляВас.Коли піч працює на 1 та 2 швидкості. На 3 і 4 швидкості –підсвічування відключається ((
Дякую хлопцям, які в цьому записі, де я ставив питання пропідсвічування – докладно пояснили – де взяти +12 В при заведеномуавто.
Найближчим часом потрібно буде переробити підсвічування магнітоли.організувати підсвічування - а саме зробити так як воноорганізоване на тих моделях ауді, куди воно встановлювалося - привключенні габаритів.Для цього просто можна підключитися допідсвічування блоку управління пічкою.Але я хочу зробити, щобпідсвічування горіло завжди при заведеному двигуні.І вимикалосяпісля того як заглушив авто.
Бо більше 20 фото завантажити в один запис не можна – милості прошув 5-у частину повісті про встановлення магнітоли:
<
Частина 5. Установка Audi Concert Matsushita в ауді 80 б3 1.8 UA89' + фото
китайського mp3 адаптера в Audi Concert Plus на ауді 80 б3 1.8 UA89" А поки дякую за увагу. Сподіваюся мій звіт буде корисним дляВас.Коли піч працює на 1 та 2 швидкості. На 3 і 4 швидкості –підсвічування відключається ((
Дякую хлопцям, які в цьому записі, де я ставив питання пропідсвічування – докладно пояснили – де взяти +12 В при заведеномуавто.
Найближчим часом потрібно буде переробити підсвічування магнітоли.організувати підсвічування - а саме зробити так як воноорганізоване на тих моделях ауді, куди воно встановлювалося - привключенні габаритів.Для цього просто можна підключитися допідсвічування блоку управління пічкою.Але я хочу зробити, щобпідсвічування горіло завжди при заведеному двигуні.І вимикалосяпісля того як заглушив авто.
Бо більше 20 фото завантажити в один запис не можна – милості прошув 5-у частину повісті про встановлення магнітоли:
<
Частина 5. Установка Audi Concert Matsushita в ауді 80 б3 1.8 UA89' + фото
китайського mp3 адаптера в Audi Concert Plus на ауді 80 б3 1.8 UA89" А поки дякую за увагу. Сподіваюся мій звіт буде корисним дляВас.






Коментарі7
Хм... Начебто мало підрізав консоль! здогадався так 12В на підсвічування підключити? ))))Звітів повно, схем теж ... На кнопки і прикурювач поруч приходить 12 В ...
Сьогодні дивився як підрізав - напевно все ж замало підрізав. Зніму спробую ще підрізати пару мм - подивлюсь як стане Якщо чесно-схеми підключення і Детальні звіти не знайшов. Багато хто підключає штатно до габаритів - але мені так не хочеться) магні...
Та дивись будь-яку схему ламп центральної консолі. Наскільки пам'ятаю, чорно-синій провід - підсвічування цих клавіш (обігріву скла, птф і т.д.). Якщо підрубатися до цієї жили, то горітиме підсвічування при повертанні ключа запалювання, а нк оі габаритів
У мене проводка Усіх кнопок була перероблена до мене, тому шукати мені потрібно інший провід))) Дякуємо за пораду.
Ну, так, у чому проблема? Включаєш запалювання, і шукаєш десь 12 В.
Спасибі за пораду
Та нема за що.
