Давно була думка розжитися зарядним пристроєм для АКБ. Чому інавіщо він потрібен розписувати не буду. Хто стикався зобслуговуванням АКБ, розуміє, що періодично він вимагає підзарядки, особливо якщо це поїздки на невеликі відстані. Адже його робивможна купити? !"
Даний Лабораторний блок живлення має відмінності від продаваних —можливість регулювання струму так і регулювання напруги. Ідею меніпідкинув друг Діма, який вже багато років користується для зарядкиАКБ Таким ЛШП.Замість 1000 слів — посилання на ютуб, де людинадобре розповідає і показує що і як робити.
які були Важливі для мене, плануючи використовувати ЛШП для зарядкиАКБ
1. Регулювання струму.
2. Регулювання напруги.
3. Обмеження струму та напруги .
4. Коли АКБ зарядився, струм падає до значення менше 0.5-0.6 А.
5. Можна запитати будь-що - виставив напругу від якого живитьсяпристрій - і вперед. Для будь-яких електронних виробів — те, щотреба.
6. Можна зробити самому і "кайфанути" від процесу. Не треба якісьглибокі знання, дорогі інструменти. Звісно, не все мені булозрозуміло, залишилися питання що і куди і як. Ось про це і розповіму деталях.

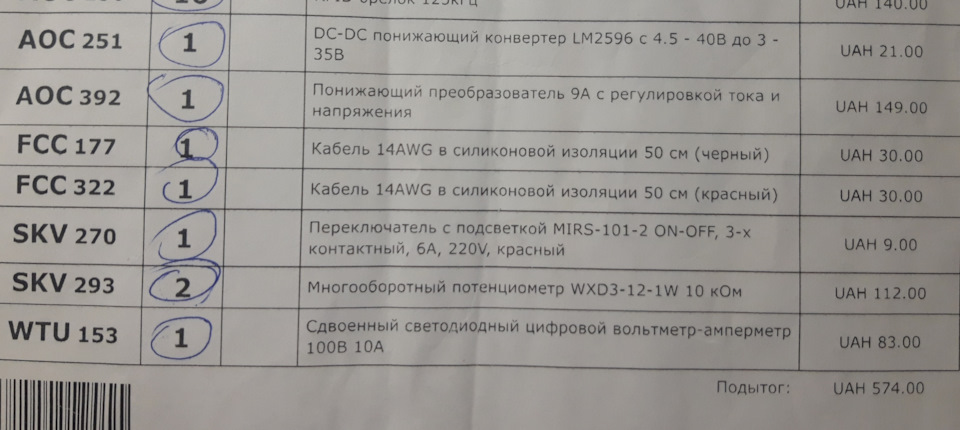

От Не повний список необхідних плат та елементів для складанняЛШП:Запчастини на фото:FCC177

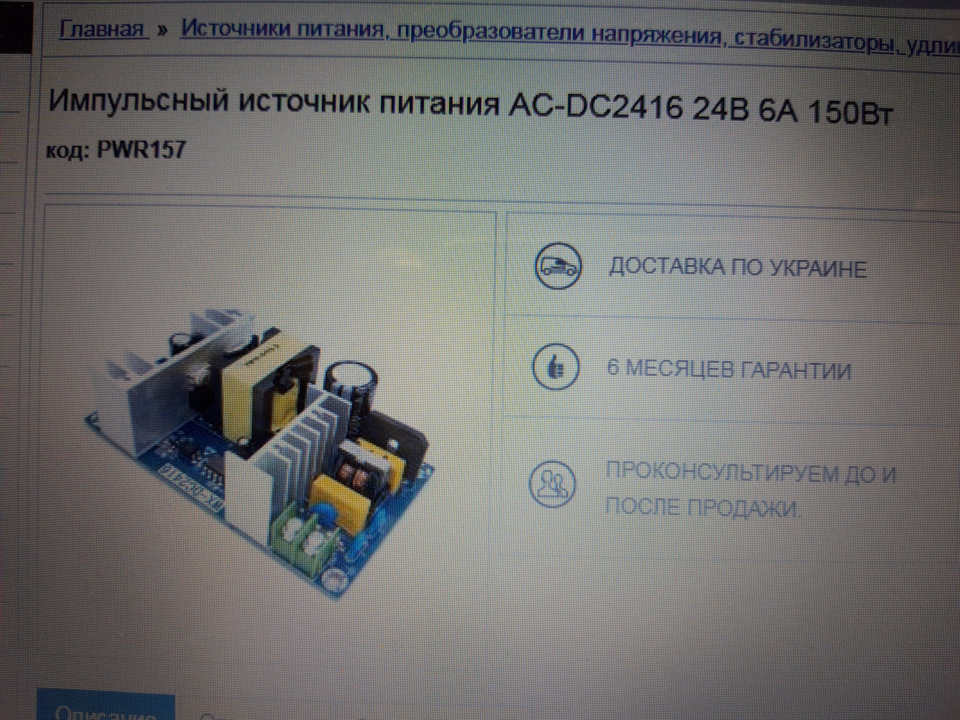

На сайті arduino можна по артикулах почитати про кожен замовленийелемент. Було, купувалася окремо):
Важлива деталь:Потенціомерт. Вони є 2-х типів:багатооборотні тапрості. Я вибрав багатооборотні. Звичайно вони громіздкіші, але зними набагато простіше з точністю до десятих виставити необхіднийструм/напругу. Недостаючі дрібниці докупив на радіоринку. CD-ROMузяв перший, що попався під руку на блошиному ринку. Також удомабули проводи куплені на розбиранні — різної довжини та перерізу.Стійки (кріплення) було куплено із запасом:

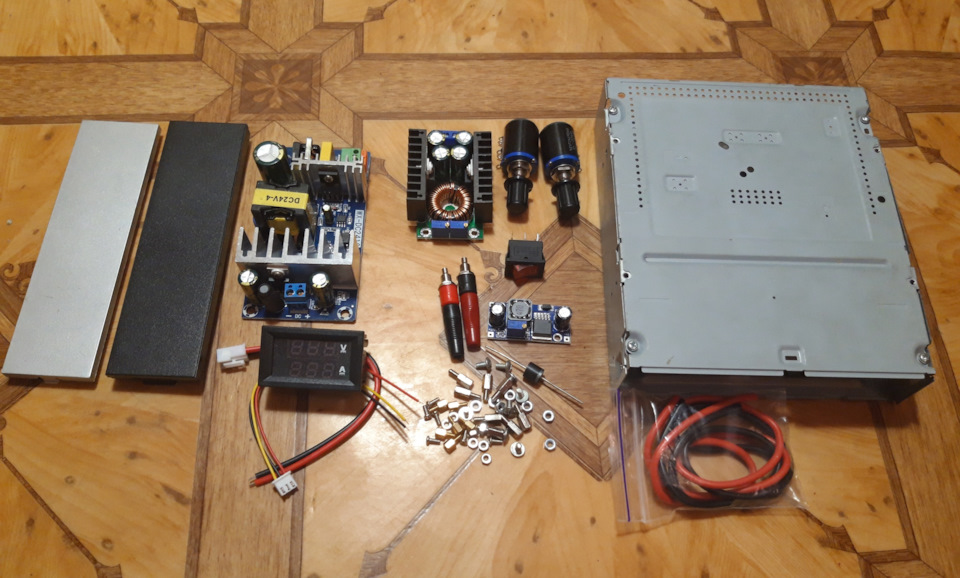

Повний комплект необхідного
Далі, маючи на руках все необхідне, розуміємося на схеміпідключення.

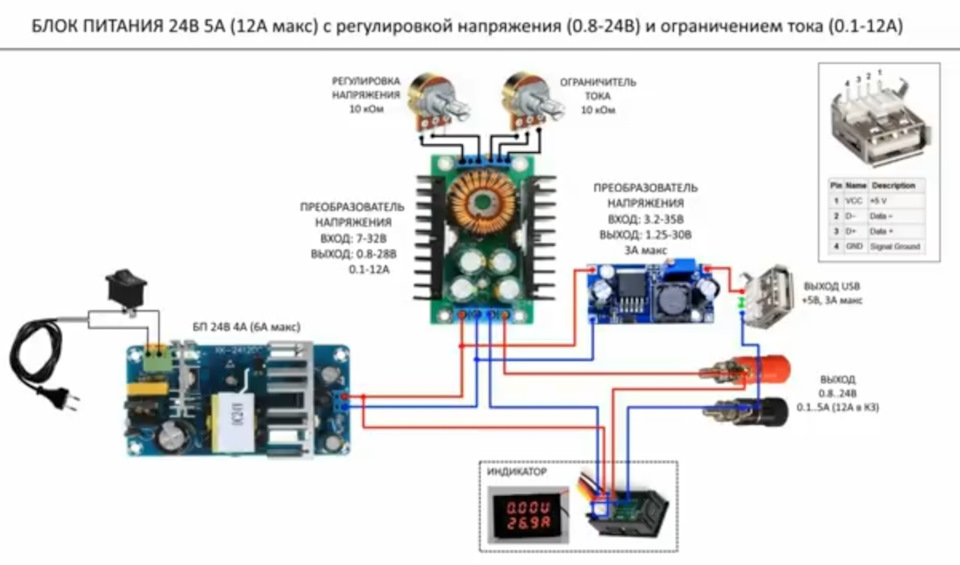

> Запчастини на фото:125308 -Ця схема з інтернету. Тут видно по платах, що і куди, і за чимпідключати. Я робив без USB роз'єму.
Куди ж, не приміривши і не намітивши план роботи, що і де буде!
Якось так буде
Далі потрібно випаяти блакитні регулювальні резистори і поставитизаздалегідь куплені багато обертові, які будуть виведені нацентральну панель
Резистори мають маркування у вигляді цифр 1, 2, 3. Таким чином вониприпаюються:

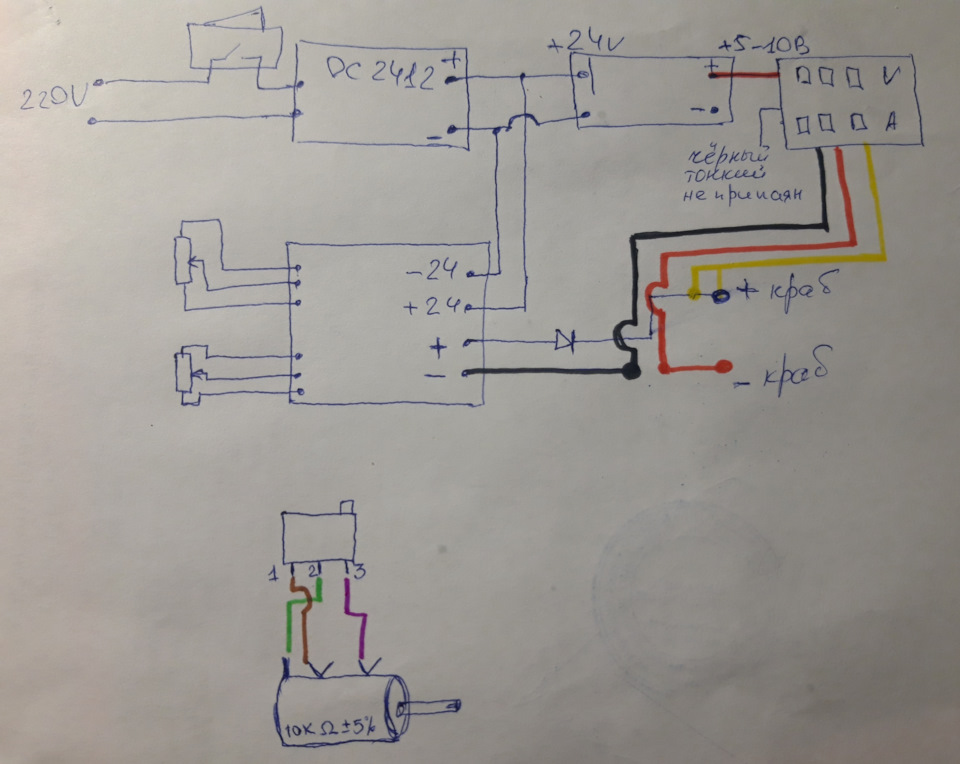

Схема на задньому плані не точна! І на Амперметр і Вольтметр яприпаював усі 3 дроти
Далі збираємо все за схемою на "колінці", даємо харчування таперевіряємо на працездатність
Переконавшись, що напруга у нас є і +/- вона збігається з "точними"показаннями китайського тестера, підключаю лампочку у виглядінавантаження, для вимірювання сили струму. В темі, бачать що струмзанадто високий як для лампочки ... Але про це трохи пізніше. Даліцю всю конструкцію потрібно помістити в корпус CD-ROM-а.
/>
Як ізолятор від дна, я використовував щільну картонку відобкладинки дитячого зошита. Можна було купити спеціальний ізолятор— і так зійде. Дешево і на практичність не впливає. Я гвинтовимиз'єднаннями не користувався. З них навіть у процесі перевірки весьчас випадали дроти і затиснути їх не виходить. Але щоб не мучитисяз їх випаюванням (у пайці я трохи більше нуля), вирішивпідпаюватися на пряму до плати з зворотного боку від гвинтовихз'єднань.
Про те, як різати передню пластикову панельку, я думаю не требаговорити. Гравер/шуруповерт/дриль, канцелярський ніж, дрібнінадфілі, і пара свердел (для потенціометрів) на допомогу:
Вентиляційні отвори в ідеалі треба було просвердлити в корпусі відпочатку до монтажу, але все як завжди))) спочатку робимо потімдумаємо. Робив отвори дуже акуратно, щоб алюмінієві шматочки непотрапили під плату і не коротнули ЛШП. Отвори зробив з обохбокових стінок.
А куплена зарядка для АКБ таке може? Думаю ні…
Все працює все перевірено.
Отдельна тема — це дисплей.
Зворотний бік дисплея
На ньому є 5 проводів — 3 тонких: червоний, чорний, жовтий. І 2 Толстих — чорний та Червоний.
Тонкий чорний — не використовується взагалі! Жовтий —припаюємо за схемою. Червоний — це плюс від схеми живлення.
Товсті дроти — це дроти на замір Ампер. На схемі їх видно.Залишилося відкалібрувати свідчення Амперметра. А то аж надтовелика розбіжність.
Ззаду дисплея є 2 регулювальних підстроювальних компонентів (обведені на фото)
> Вони регулюють дуже маленькому діапазоні. Я вже думав, щотрапився бракований, т.К. Скільки переглянув видосів на ютубі — прошлюб говорять більше ніж про причину. У моєму ж випадку причинабула досить банальна, але сам би я до цього не прийшов, якщо би немій Друг Діма. Саме він мені підказав, що зі схеми потрібноприбрати чорний тонкий провід і залишити його не припаяним.Випаявши провід, показання на тестері та дисплеї плюс/мінусвирівнялися і не склало труднощів його підкоригувати. І після цьогоперевірка за допомогою лампочки:Така точність мені підходить більшніж для моїх цілей.
А відео про те, як заряджати їм АКБ (для тих хто не в темі) зніму, коли заряджатиму АКБ і покажу що і як. Куплених деталей (кріпленнязалишилися ще) - 980 грн. Приблизно 35 доларів. Час і праця —безцінні. Всім дякую, що почитали до цих літер. Лайк та репоствітаються.
До зустрічі в наступних записах у моєму БЖ.
"показання на тестері та дисплеї плюс/мінус вирівнялися і не склалотруднощів його підкоригувати. І після цього перевірка за допомогоюлампочки:Така точність мені підходить більш ніж для моїх цілей.
А відео про те, як заряджати їм АКБ (для тих хто не в темі) зніму, коли заряджатиму АКБ і покажу що і як. Куплених деталей (кріпленнязалишилися ще) - 980 грн. Приблизно 35 доларів. Час і праця —безцінні. Всім дякую, що почитали до цих літер. Лайк та репоствітаються.
До зустрічі в наступних записах у моєму БЖ.
"показання на тестері та дисплеї плюс/мінус вирівнялися і не склалотруднощів його підкоригувати. І після цього перевірка за допомогоюлампочки:Така точність мені підходить більш ніж для моїх цілей.
А відео про те, як заряджати їм АКБ (для тих хто не в темі) зніму, коли заряджатиму АКБ і покажу що і як. Куплених деталей (кріпленнязалишилися ще) - 980 грн. Приблизно 35 доларів. Час і праця —безцінні. Всім дякую, що почитали до цих літер. Лайк та репоствітаються.
До зустрічі в наступних записах у моєму БЖ.
