Вітаю в моєму БЖ.
Сьогодні знову буде багато літер і фото. Сподіваюся мій звіт кому-то буде корисний.
З'явився вільний час і вирішено поставити Audi Concert збіркиMatsushita у свою машину.
Щодо давно була куплена Магнітола Audi Concert збірки Matsushita, про це можна почитати в попередньому записі. Завдяки драйву я знаю, що потрібно робити. Магнітолу Audi Concert Matsushita простішепідготувати до установки (підпиляти) в порівнянні з тією жмагнітолою Audi Concert Plus.
/p>
Про те, як встановити Audi Concert Plus є хороший звіт.
Як видно із запису Андрія, в магнітолі audi Concert plusпотрібно підпилювати не тільки пластикову бічну частину передньоїпанелі а й металеві кріплення та саму плату магнітоли.

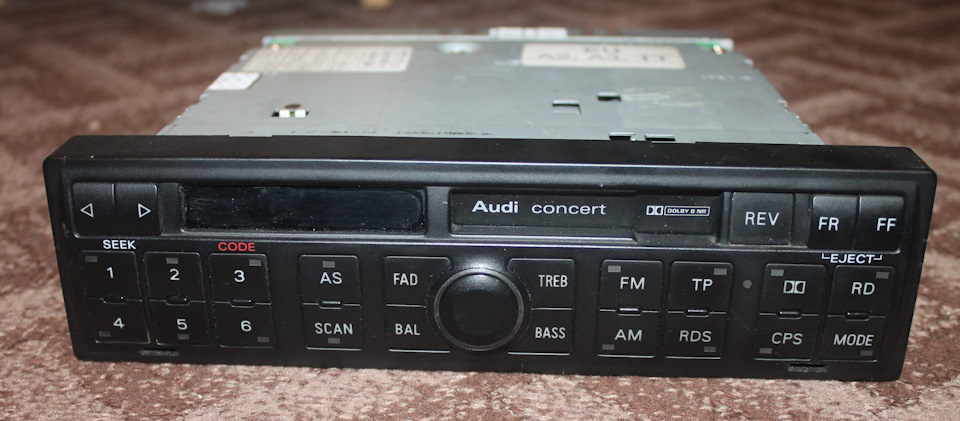

що скаже Audi Concert Matsushita? Магнітоли мають однаковийзовнішній вигляд передньої накладки. Розміри теж однакові.
Але є різниця в самому способі з'єднання передньої панелі зкорпусом магнітоли.
Розбірка магнітоли Audi Concert Matsushita тапідготовка до встановлення в ауді 80.

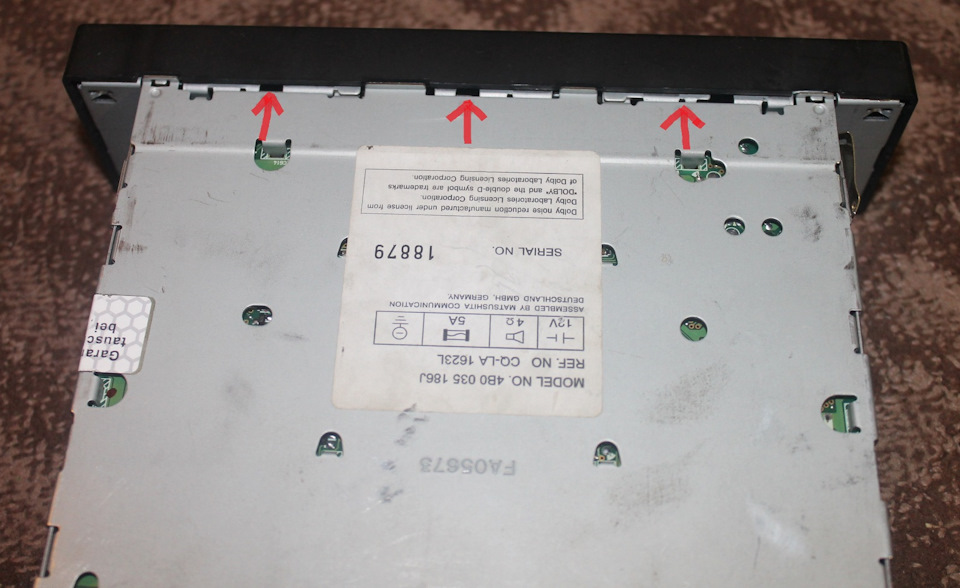

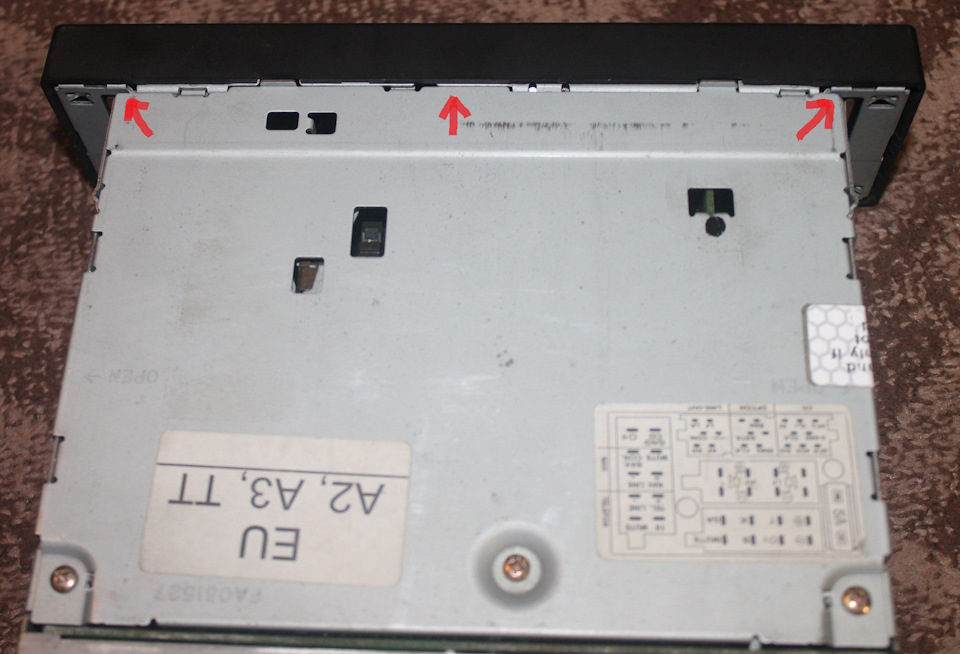

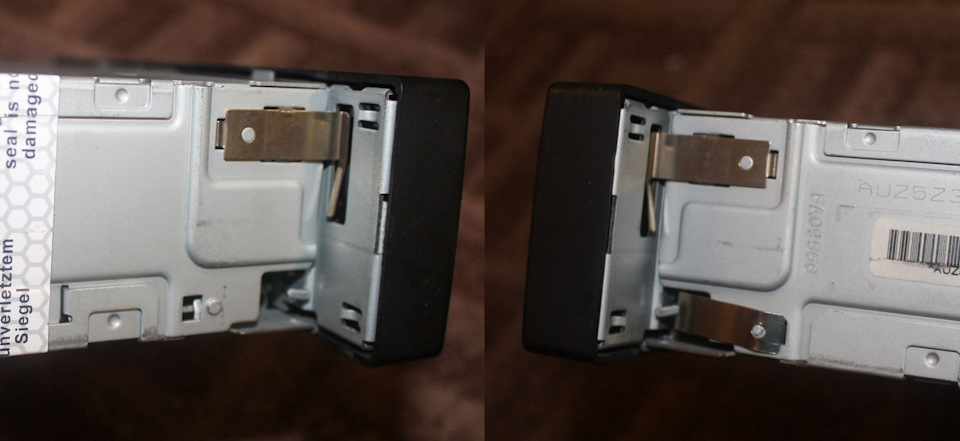

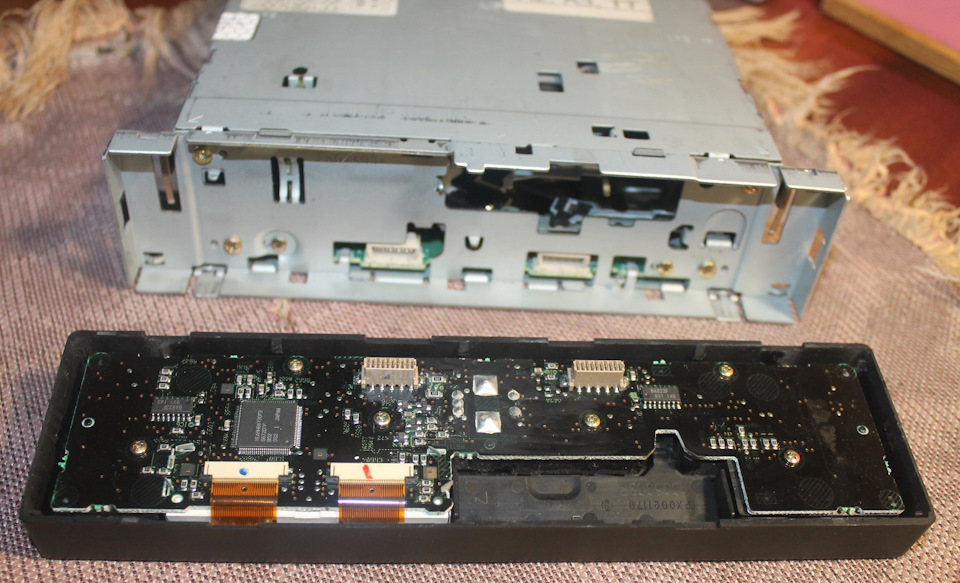

кріплення (відрізняються від Audi Concert Plus) Передня накладказнімається піддеванням з верхньої та нижньої частини магнітоли (відзначені стрілочками):Запчастини на фото:4B0035186J Ось панелькау мене в руках:Як видно всередині Audi Concert Matsushita тежвідрізняється від Audi Concert Plus. Плата з початково йде меншогорозміру, ніж в Audi Concert Plus, тому підпилювати її немаєнеобхідності. Викручуємо болтики які відмічені на фото і знімаємоплату:p align="justify"> Як видно між платою і кнопками йдегумова прокладка. Прибираю її:Ось тепер передня панель повністюрозібрана і готова до відрізання бічної частини. Резал понамальованій лінії з правого та лівого боку полотном пометалу:Готова панель:Збираю передню панель і фото як вона виглядаєу готовому варіанті:
Як видно – металеві елементи підрізати немає необхідності.Магнітола без проблем влізе у центральну консоль. Для того щобзакрити дірку з боків багато хто використовують холодне зварювання.Я поки що дірки не замазав і залишив як є. Ось тепер магнітола AudiConcert Matsushita готова для встановлення в ауді 80 б3 1.8 UA 89'.
На цьому поки що все. До зустрічі в наступному записі, в якій ярозповім як що і куди я підключав, щоб грали задні колонки. Що булоДо і Після цього можна ознайомитися за посиланнями:Частина 1. AudiConcert Matsushita для ауді 80 б3 1.8 UA 89'. Покупка
Частина 3. Підготовка електричної частини – підсилювач, штекер дляпідключення штатних задніх колонок, центральна консоль.
<
Частина 4. Зняття центральної консолі ауді 80. Установка AudiConcert Matsushita в ауді 80 б3 1.8 RU 89' + фото
Часть 6. Победа над писком колонок во время работыдвигателя/разгона. Установка китайського mp3 адаптера в AudiConcert Plus на ауді 80 б3 1.8 UK 89"
Усім добра та удачі на дорозі.
"установка Audi Concert Matsushita в ауди 80 б3 1.8 RU 89' +фото
Часть 6. Победа над писком колонок во время работыдвигателя/разгона. Установка китайського mp3 адаптера в AudiConcert Plus на ауді 80 б3 1.8 UK 89"
Усім добра та удачі на дорозі.
"установка Audi Concert Matsushita в ауди 80 б3 1.8 RU 89' +фото
Часть 6. Победа над писком колонок во время работыдвигателя/разгона. Установка китайського mp3 адаптера в AudiConcert Plus на ауді 80 б3 1.8 UK 89"
Усім добра та удачі на дорозі.






Коментарі18
шукаю дисплей на цю морду (concert)
Підкажіть будь ласка, все підключив по кольорах, плюс, червоний синій, мінус коричневий, сіро синій від габаритів, Що означає S-? у мене є в проводці червоненький провід, я його підключив. -Не знаю та й немає там піна. Проблема ось у чому, включаю га...
У Вас блок живлення на 12В є вдома? від комп'ютера блок живлення або Лабораторник? Підключіть магнітолу вдома - перевірте. Що там у Вас з проводкою хто що куди тицяв на попередню магнітолу - ніхто не знає. Тому почніть з перевірки самої магнітоли, а ...
У вас тух екранчик?
у вас схема є на магнітолі? Екран не повинен тухнути при включенні магнітоли. Підсвічування працює окремо від включення
Та є схема, все за кольорами збігається не підключав тільки поки що антену швидкість, і діагностику
Ось таке підсвічування коли ввімкнеш джойстик, вимкнеш тухнуть кнопки, спалахує екранчик
У мене при вкл. кнопки
ех. я вже пройшов через це)
і я вже пройшов)
Куплена і чекає своєї черги саме Япошка Ауді концерт, шукав саме її, по звуку краще говорять і немає проблем з гучністю. Дякуємо за те, що розписав як зняти панельку, крутив у руках і поки не чіпав до кращих часів, і ось вони походу настали, тепер мо...
Значить час прийшов))) удачі в підключенні та установці. Днями викладу звіт про підключення
Прочитав, почерпнув багато цікавого 8), спс.
На здоров'я)))
Ще тут тримало… Ще й касети програє! Ось думаю варто чи ні старий тунель із підкасетниками повернути?!).
Металічні на моїй немає необхідності пиляти. Вона і так без проблем стала в консоль
Тільки вчора займався цією процедурою 😁😁😁👍👍👍. Голову ламав як панельку зняти. А моя ще трохи відрізняється від твоєї
Можливо і відрізняється. Не знав, що вони теж різні бувають.
