розгону Установка китайського mp3 адаптера в Audi Concert Plus наауді 80 б3 1.8 UA 89" Йдеться про різну солянку, яка була припідготовці до встановлення магнітоли.
Тож почну з підсилювача.

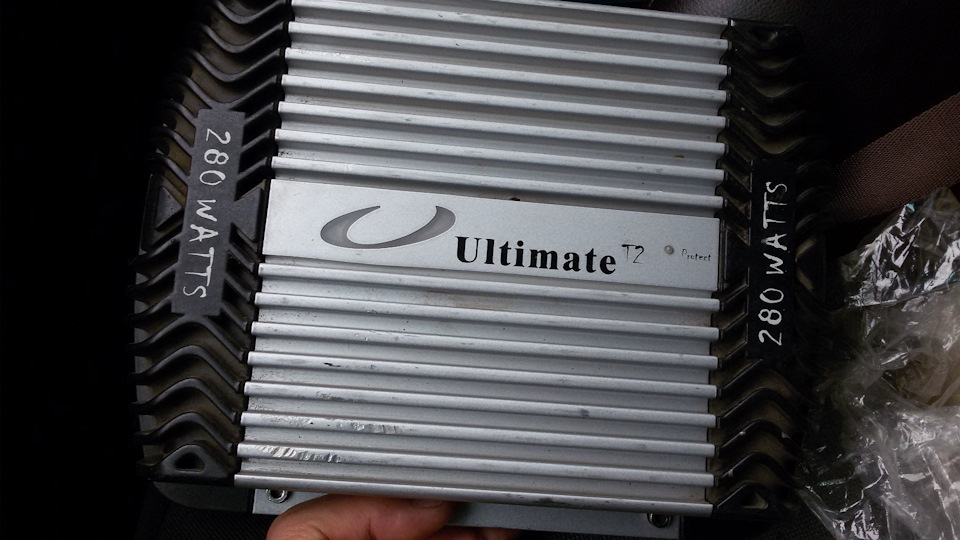

Підсилювач Ultimate T2 2250.

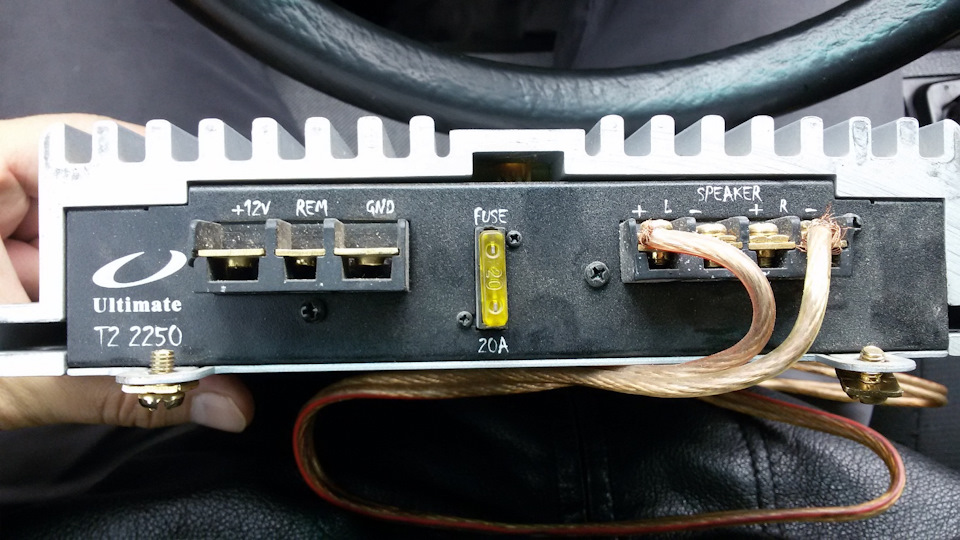

Розпинування підсилювача:

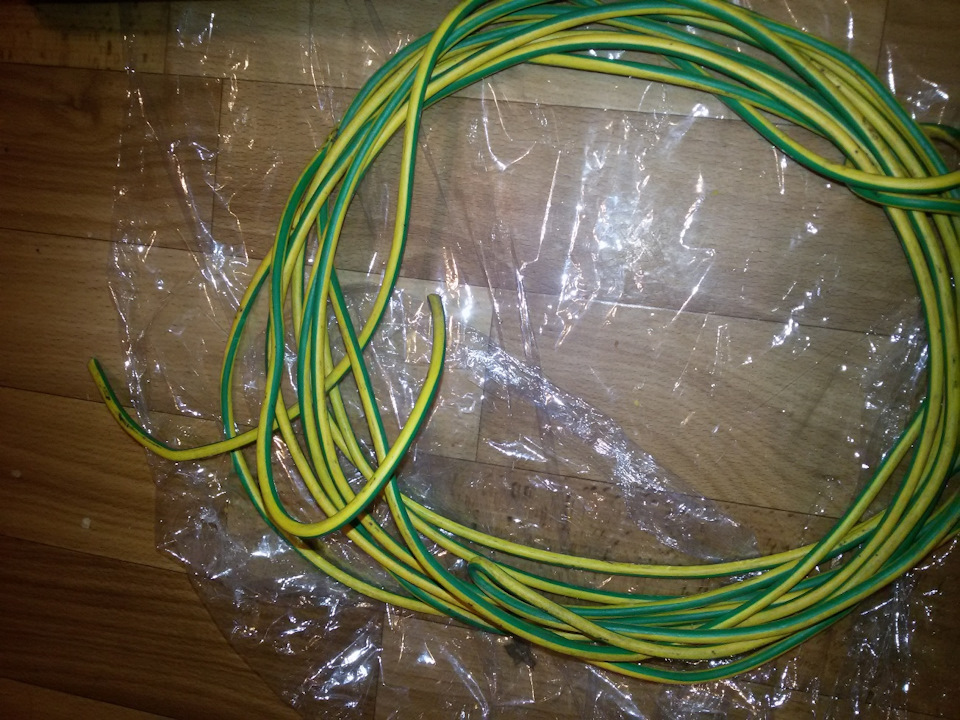

+ 12 V — силовий провід від АБК. Продаються в магазинах спецпроводи із запобіжником і тд. Але я використав товстийбагатожильний провід знайдений на розбиранні, Перетином приблизномм 3-4 (якщо міряти на жилах). Корпус запобіжника теж ставивнайпростіший. Запобіжник на 20А. Провід пішло близько 5, 5 м

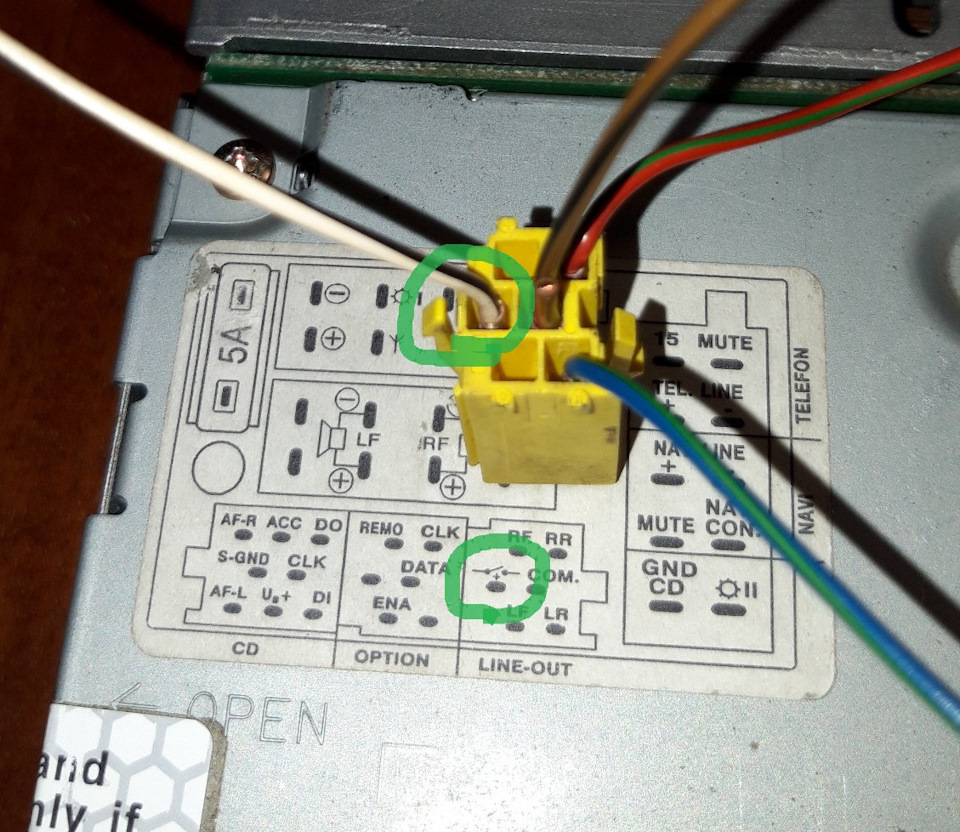

Цей провід тягнеться від жовтого штекера з контакту, який обведенийзеленим кружком. Хтось стверджує, що цей провід потрібно підключитина мінус АКБ, але я підключив у багажнику на кузов у реброжорсткості. Перетин брав наближене до перерізу кабелю живлення.Speaker L і R. На ці клеми надходить (виходить) посилений сигнал зпідсилювача. Від цих контактів тягтимемо провід на колонки. Провідвзяв акустичний середнього перерізу. (те, що на фото –викинув).

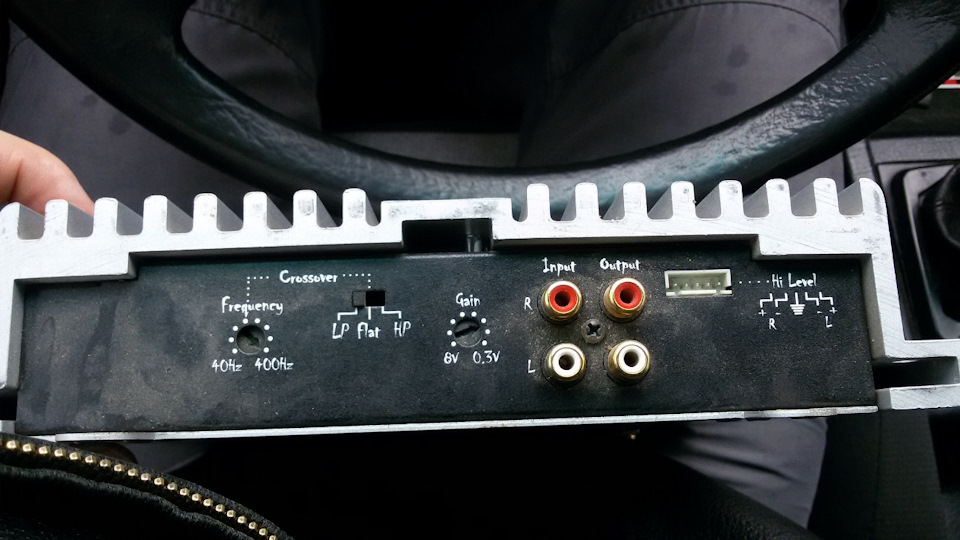

Crossover – Налаштування підсилювача. Що і як там я нерозібрався до кінця, але все налаштовується індивідуально.Перемикачпоставив у положення «flat».
Input – на цей канал підключаємо сигнал від магнітоли зправої та лівої колонки. Для цього продається кабель RCA з керуючимпроводом. На ньому відзначив провід, що управляє, якийпідключається до клеми REM:
Тепер переходимо до:
штекер для підключення підсилювача до Audi ConcertMatsushita для ауді 80
Т.К. Магнітола має прямий вихід тільки на передні колонки, щобграли задні колонки - сигнал від магнітоли потрібно пустити черезпідсилювач або ж ставити колонки з підсилювачем. Мій друг, Михайле, за що йому Велике Дякую, за невелику плату презентував підсилювачдля цих цілей, тому купівля нових колонок у плани не входила. Умене в машині стоять штатні задні колонки без підсилювачів.Потрібно підготувати жовтий штекер (вАГ номер 4А0 972 649), який підключається до магнітола і підсилювачу (для посиленнясигналу на задні колонки). Лівий задній динамік (плюсовийпровід)
2. Правий задній динамік (плюсовий провід)
3. Розділяємо на дві частини (я купив штекер з 2-ма проводами) -мінусовий провід
4. Лівий передній динамік – я не використав
5. Правий передній динамік – я не використав
6. Керуючий провід, який підключаємо до підсилювача на контакт REM.Коли магнітола включається - Цей провід включає підсилювач. Длятого, щоб підключити RCA кабель з керуючим проводом до цьогоштекеру - потрібно зробити на цьому штекері "дзеркальні тюльпани".Для цього в магазині радіоелектроніки купив 2 ось таких RCAтюльпана:На тюльпан підключається 2 дроти. Плюсовий (клема №1)напоюється на внутрішній контакт тюльпану. Мінусовий провід (зклеми №3) – на зовнішній контакт тюльпана. На клему №6 – припаююмаленьку клемму. Готовий варіант штекера:Після того як все готово –збираю конструкцію для перевірки працездатності:Все запрацювало, що не може не радувати. Штекер для підключення до колонок
Цей штекер є у штатній проводці, яка була прокладена в машині. Алерізати штатну проводку я не наважився і пішов простіше - простягнувпровід від підсилювача до колонки і купив на розбиранні штекер дляпідключення.На контакт #2 подається Плюс від Speaker L і на контакт#3 подається Мінус від speaker L
Зайві дроти заізолював ізолентою, відрізати не став.
Для другої колонки роблю другий такий же штекер подаючи Плюс відSpeaker R і на контакт #3 подається Мінус від speaker R. Підготовкацентральної консолі торпеди ауді 80 до установки магнітоли AudiConcert збірки Matsushita Тут же знову я пішов найпростішим шляхом- купив на розбиранні центральну консоль і підрізав її.
< /
Фото взято з просторів Драйву. Пробачить мене господар фото
Також для підключення антени був куплений перехідник. На цьому покищо все. У наступній частині я розповім як змінював центральнуконсоль і встановлював магнітолу. Сподіваюся, що мій звіт буде дляВас корисним.
